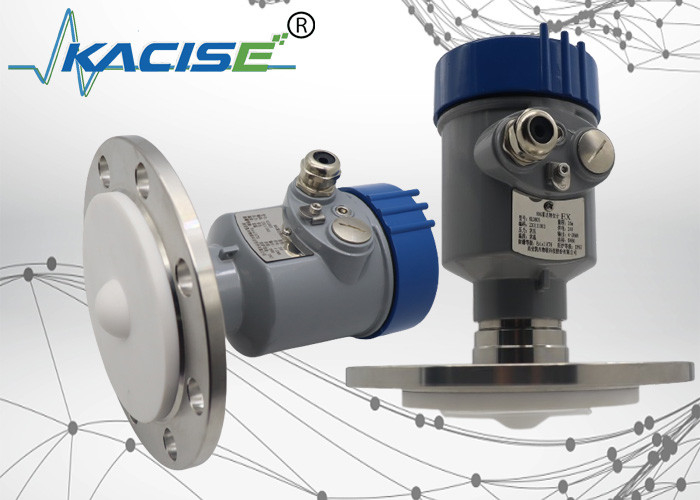

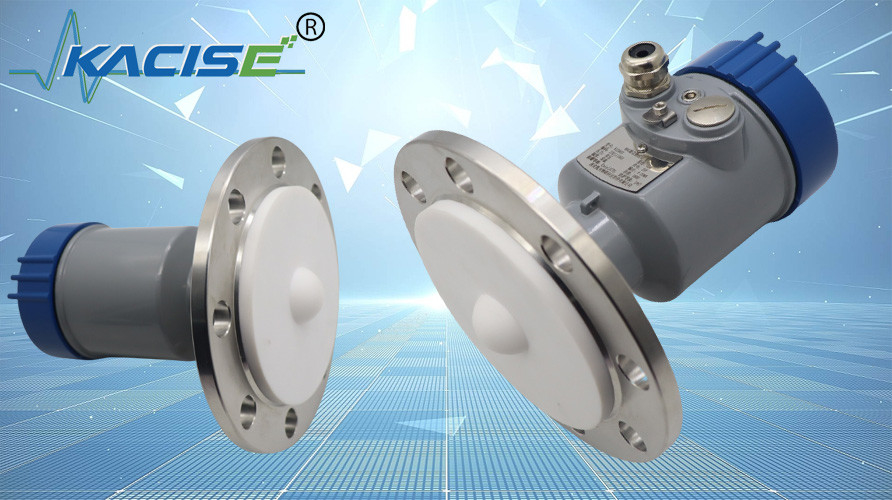

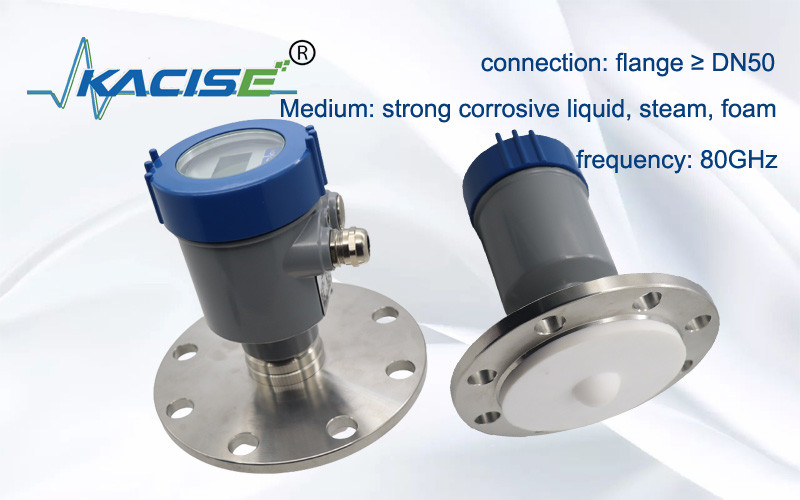

KLD803 80 GHz Αισθητήρας στάθμης ραντάρ χωρίς επαφή με RS485 Modbus για ισχυρό διαβρωτικό υγρό

KLD803 Αισθητήρας στάθμης ραντάρ χωρίς επαφή OEM RS485 Μετρητής στάθμης ραντάρ για ισχυρό διαβρωτικό υγρό

Ο μετρητής στάθμης ραντάρ KLD803 80G υιοθετεί την τεχνολογία συνεχών κυμάτων διαμορφωμένης συχνότητας (FMCW). Η κεραία εκπέμπει ένα σήμα ραντάρ FM υψηλής συχνότητας και η συχνότητα του σήματος του ραντάρ αυξάνεται γραμμικά. Το εκπεμπόμενο σήμα ραντάρ λαμβάνεται από την ίδια κεραία αφού ανακλαστεί από το μετρούμενο μέσο. Ταυτόχρονα, η διαφορά συχνότητας μεταξύ της συχνότητας του μεταδιδόμενου σήματος και της συχνότητας του λαμβανόμενου σήματος είναι ανάλογη της μετρούμενης απόστασης. Το συλλεγόμενο σήμα διαφοράς συχνότητας υποβάλλεται σε γρήγορο μετασχηματισμό Fourier (FFT) για να ληφθεί το φάσμα της ανακλώμενης ηχούς και η απόσταση από τον προς μέτρηση στόχο υπολογίζεται με βάση αυτό.

Διάσταση προϊόντος

Αρχή Εργασίας

Η κεραία του ραντάρ εκπέμπει στενό παλμό μικροκυμάτων που θα ανακλάται πίσω όταν φτάσει στην επιφάνεια του μέσου που δοκιμάστηκε και στη συνέχεια θα ληφθεί ξανά από το σύστημα κεραίας. Τα σήματα μεταδίδονται στο ηλεκτρικό κύκλωμα και στη συνέχεια μετατρέπονται σε σήματα στάθμης. Καθώς η ταχύτητα μετάδοσης του φούρνου μικροκυμάτων είναι τόσο γρήγορη, ο χρόνος που χρησιμοποιείται για τη μετάδοση μικροκυμάτων στην επιφάνεια του μέσου που δοκιμάστηκε και στη συνέχεια ανακλάται είναι σχεδόν 0.

Τεχνικά Χαρακτηριστικά

• Ραντάρ κυμάτων χιλιοστών, η ακρίβεια μέτρησης μπορεί να φτάσει έως και ± 2 mm και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0,05 m.
• Το μικρότερο μέγεθος κεραίας ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
• Ποικιλία κεραιών φακών, μικρότερες γωνίες εκτόξευσης, πιο συγκεντρωμένη ενέργεια, ισχυρότερα σήματα ηχούς και υψηλότερη αξιοπιστία από άλλα προϊόντα ραντάρ υπό τις ίδιες βιομηχανικές συνθήκες και συνθήκες εξόρυξης.
• Έχει ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά σε περίπτωση πρόσφυσης και συμπύκνωσης.
• Η περιοχή δυναμικού σήματος είναι μεγαλύτερη και η μέτρηση των μέσων χαμηλής διηλεκτρικής σταθεράς είναι πιο σταθερή.
• Πολλαπλές λειτουργίες μέτρησης, απόκριση ραντάρ σε λειτουργία γρήγορης μέτρησης

Τεχνικές Προδιαγραφές και Επιλογές Μοντέλων

Απαιτήσεις εγκατάστασης

Κατά την εγκατάσταση του οργάνου, αποφύγετε την τοποθέτηση του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως κουπιά ανάδευσης κ.λπ.

Ηλεκτρική Σύνδεση

Τροφοδοτικό
(4~20) mA/HART (2 καλώδια)
Το τροφοδοτικό και το σήμα ρεύματος εξόδου μοιράζονται ένα θωρακισμένο καλώδιο δύο πυρήνων. Ανατρέξτε στα τεχνικά δεδομένα για το συγκεκριμένο εύρος τάσης τροφοδοσίας.
(4~20) mA (4 σύρμα/6 σύρμα)
Το τροφοδοτικό πρέπει να τροφοδοτείται ξεχωριστά και χρησιμοποιείται ένα θωρακισμένο καλώδιο τεσσάρων πυρήνων για την παροχή ρεύματος και το σήμα ρεύματος (το τρέχον σήμα και η διασύνδεση RS485 μπορούν να εξάγονται ταυτόχρονα και απαιτείται ένα θωρακισμένο καλώδιο έξι πυρήνων για την ταυτόχρονη έξοδο).
RS485/Modbus
Το τροφοδοτικό πρέπει να τροφοδοτείται χωριστά και χρησιμοποιείται ένα θωρακισμένο καλώδιο τεσσάρων πυρήνων για τροφοδοσία ρεύματος και ψηφιακό σήμα. (Το τρέχον σήμα και η διασύνδεση RS485 μπορούν να εξάγονται ταυτόχρονα και απαιτείται ένα θωρακισμένο καλώδιο έξι πυρήνων για ταυτόχρονη έξοδο).

Σύνδεση

Οδηγός Ασφάλειας

Παρακαλούμε τηρήστε τις απαιτήσεις των τοπικών κανονισμών ηλεκτρικής εγκατάστασης! Ακολουθήστε τους τοπικούς κανονισμούς για την υγεία και την ασφάλεια του προσωπικού. Όλες οι εργασίες στα ηλεκτρικά εξαρτήματα του οργάνου πρέπει να ολοκληρώνονται από επαγγελματίες που έχουν λάβει επίσημη εκπαίδευση. Ελέγξτε την πινακίδα του οργάνου για να βεβαιωθείτε ότι οι προδιαγραφές του προϊόντος πληρούν τις απαιτήσεις σας. Βεβαιωθείτε ότι η τάση τροφοδοσίας είναι σύμφωνη με τις απαιτήσεις στην πινακίδα τύπου του οργάνου.

Βαθμός Προστασίας

Αυτό το όργανο πληροί πλήρως τις απαιτήσεις της κατηγορίας προστασίας IP66/67, βεβαιωθείτε για την αδιαβροχοποίηση της κεφαλής στεγανοποίησης καλωδίου. Όπως φαίνεται παρακάτω:

Πώς να διασφαλίσετε ότι η εγκατάσταση πληροί τις απαιτήσεις του IP67:
Βεβαιωθείτε ότι η κεφαλή στεγανοποίησης δεν έχει υποστεί ζημιά.
Βεβαιωθείτε ότι το καλώδιο δεν έχει υποστεί ζημιά.
Βεβαιωθείτε ότι τα χρησιμοποιούμενα καλώδια πληρούν τις απαιτήσεις των κανονισμών ηλεκτρικής σύνδεσης.
Πριν εισέλθετε στην ηλεκτρική διεπαφή, λυγίστε το καλώδιο προς τα κάτω για να βεβαιωθείτε ότι δεν θα ρέει νερό στο περίβλημα, βλέπε ①
Σφίξτε τον στυπιοθλίπτη καλωδίου, βλέπε ②
Συνδέστε την αχρησιμοποίητη ηλεκτρική διεπαφή με ένα τυφλό βύσμα, βλέπε ③

Γραμμικότητα αισθητήρα

Γωνία δέσμης
Η γωνία δέσμης είναι η γωνία δέσμης κατά την οποία η ενεργειακή πυκνότητα του κύματος ραντάρ φτάνει το μισό της μέγιστης τιμής του (πλάτος 3dB). Τα μικροκύματα εκπέμπουν σήματα εκτός εμβέλειας δέσμης και μπορούν να ανακληθούν από παρεμβαλλόμενα αντικείμενα.

Όσο μεγαλύτερο είναι το μέγεθος της κεραίας και όσο μικρότερη είναι η γωνία δέσμης α, τόσο λιγότερες ηχώ παρεμβολών θα δημιουργηθούν.
Για πιο ακριβείς μετρήσεις, αποφύγετε την εγκατάσταση εσωτερικών συσκευών (όπως τερματικούς διακόπτες, αισθητήρες θερμοκρασίας, βάσεις, δακτυλίους κενού, πηνία θέρμανσης, διαφράγματα κ.λπ.) εντός της εμβέλειας της δέσμης σήματος.
