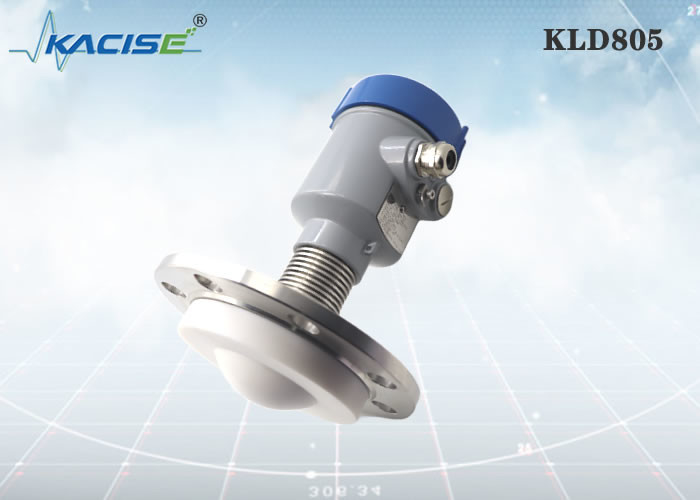

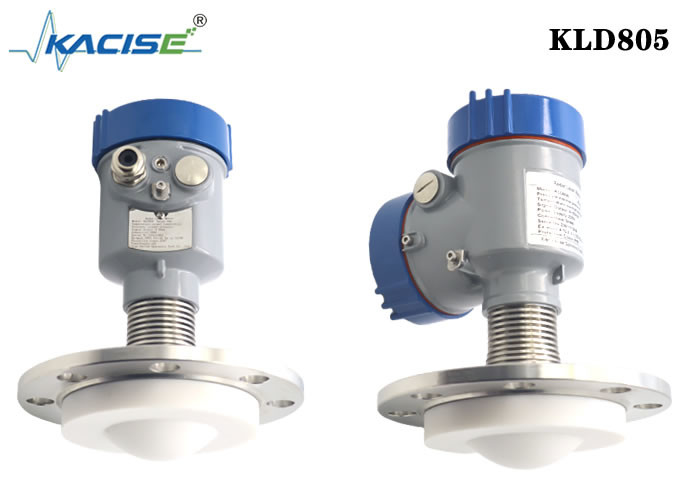

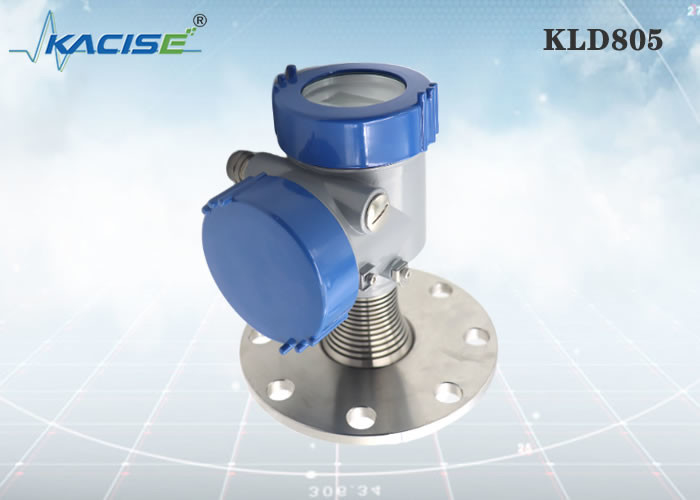

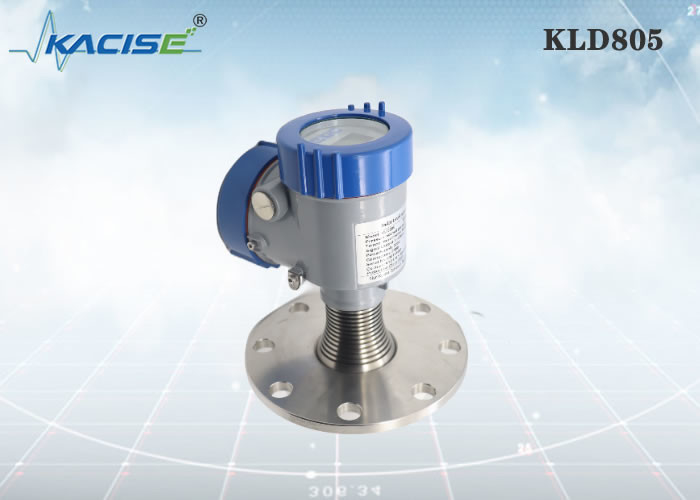

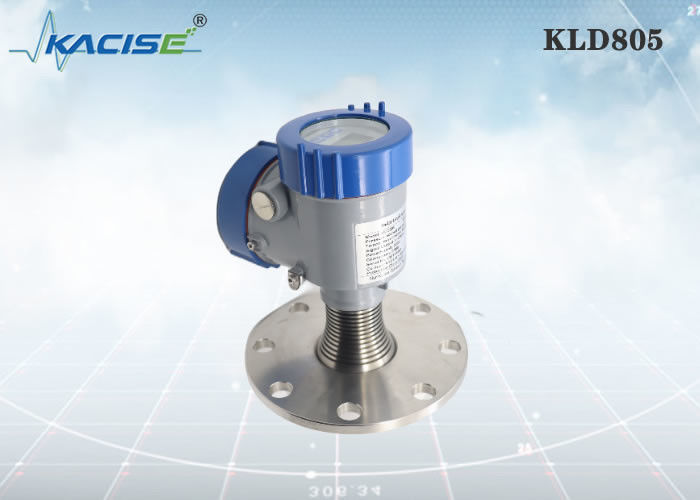

Αισθητήρας επιπέδων ραντάρ KLD805 80G FM
Εισαγωγή
Η διαφορά στην εφαρμογή του φάσματος συχνότητας συσκευών αποστολής σημάτων επιπέδων ραντάρ
Βρώμικο και μολυσμένο περιβάλλον
Με τη μακροπρόθεσμη χρήση, ο ρύπος και οι ρύποι που συσσωρεύονται στην κεραία έχουν επιπτώσεις στη δύναμη και την κατεύθυνση του σήματος ραντάρ. Για τα σήματα υψηλής συχνότητας, οποιοσδήποτε ρύπος που καλύπτει την κεραία θα απορροφήσει περισσότερη ενέργεια, και η κατεύθυνση της ακτίνας μπορεί να αλλάξει. Αυτό οδηγεί σε μια απώλεια δύναμης σημάτων. Έτσι, οι χαμηλής συχνότητας και τεχνολογίες μέσος-συχνότητας είναι καταλληλότερες.
Δεξαμενές αποθήκευσης με το συμπύκνωμα ή/και τον ατμό
Η συμπύκνωση και ο ατμός μπορούν να αναγκάσουν τις αντανακλάσεις στις επιφάνειες προϊόντων για να καλυφθούν από το «θόρυβο» των σταγονίδιων νερού. Αυτό είναι περισσότερος ενός προβλήματος για τα σήματα υψηλής συχνότητας. Οι τόσο μέσες και χαμηλής συχνότητας τεχνικές είναι μια καλύτερη επιλογή. Οι κεραίες με τις επίπεδες, οριζόντιες επιφάνειες πρέπει πάντα να αποφευχθούν για τη συμπύκνωση.
Υψηλός ατμός και αναταραχή
Να είστε βέβαιος να επιλέξει το millimeter-wave 80G μετρητή επιπέδων ραντάρ. Ο μετρητής επιπέδων ραντάρ 80G έχει μια υψηλή συχνότητα μετάδοσης και έχει την καλή διείσδυση και δεν επηρεάζεται από τον ατμό. Η γωνία μετάδοσης 2° μπορεί αποτελεσματικά να αποφύγει την παρέμβαση της λεπίδας ανακατώματος. Ο μοναδικός αλγόριθμος καταδίωξης ηχούς αποφεύγει τις πολλαπλάσιες ηχώ όταν το υλικό επίπεδο είναι υψηλό.
Εφαρμογές με την αναταραχή, τα κύματα και τους κυματισμούς
Τα κύματα και οι κυματισμοί βρίσκονται συχνά στην επιφάνεια των υγρών διαδικασίας στις μεγάλες δεξαμενές. Και αυτή η αναταραχή είναι ιδιαίτερα καταστρεπτική στις υψηλής συχνότητας μετρήσεις. Τα χαμηλά και μέσα όργανα επιπέδων συχνότητας εκπέμπουν τα πιό μακροχρόνια μήκη κύματος, που κάνουν τα να αποδώσουν καλύτερα.
Εφαρμογή αφρού
Όπως τη σκόνη και τη συμπύκνωση, ένα στρώμα του αφρού πάνω από το υγρό μπορεί να απορροφήσει το σήμα ραντάρ, που καθιστά τις ακριβείς μετρήσεις δυσκολότερες. Οι χαμηλές συχνότητες λειτουργούν καλύτερα με τους παχιούς αφρούς, όπως η μπύρα, οι μελάσες, ή το λατέξ. Για τον ελαφρύτερο αφρό, mids αποδίδει καλά. Οι τεχνικές υψηλής συχνότητας πρέπει να αποφευχθούν στις εφαρμογές αφρού.
|
KLD805
|
Μέσο: ισχυρό διαβρωτικό υγρό, ατμός, αφρός,
υψηλής θερμοκρασίας. και υψηλή πίεση
Μέτρηση της σειράς: 0.1m~10/20/30/60/100m
Σύνδεση διαδικασίας: φλάντζα ≥ DN80
Θερμοκρασία διαδικασίας: -40~200℃
Πίεση διαδικασίας: -0.1~2.5MPa
Μέγεθος κεραιών: κεραία φακών 76mm (σύμφωνα με το μέγεθος φλαντζών)
Υλικό κεραιών: PTFE/overall πλήρωση
Ακρίβεια: ±1mm
Κατηγορία προστασίας: IP67
Κεντρική συχνότητα: 80GHz
Γωνία έναρξης: 3°
Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V
το τετρασύρματο /DC12 ~24V
το τετρασύρματο /AC220V
Περίβλημα: αργίλιο/πλαστικό/ανοξείδωτο
Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART
τετρασύρματα 4… 20mA/RS485 Modbus
|
Εγκατάσταση
1.Flange εγκατάσταση
Κατά χρησιμοποίηση της εγκατάστασης φλαντζών, ελάχιστη την απόσταση μεταξύ του οργάνου και ο τοίχος δεξαμενών πρέπει να είναι 200mm.
①αεροπλάνο στοιχείων
②κέντρο σκαφών ή άξονας της συμμετρίας
2.Hoisting εγκατάσταση
Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε το επάνω από τον υλικό κολπίσκο, και προσπαθήστε να αποφύγετε τα διάφορα αντικείμενα που έχουν επιπτώσεις στο σήμα, όπως το ανακάτωμα των κουπιών, κ.λπ.
Υπό τις εξαιρετικά σύνθετες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με μια ακτίνα 20cm που κεντροθετείται στο σημείο εγκαταστάσεων.
Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος Χ στροφίων εγκαταστάσεων ανώτατο εξαρτάται από τη διάμετρο Δ στροφίων εγκαταστάσεων και το μέγεθος της γωνίας έναρξης προϊόντων.
Η πάρα πολύ μακροχρόνια σύνδεση εγκαταστάσεων έχει επιπτώσεις στην απόδοση ραντάρ.
Διαστάσεις
Διάσταση περιβλημάτων
Μονάδα στο χιλ.:
