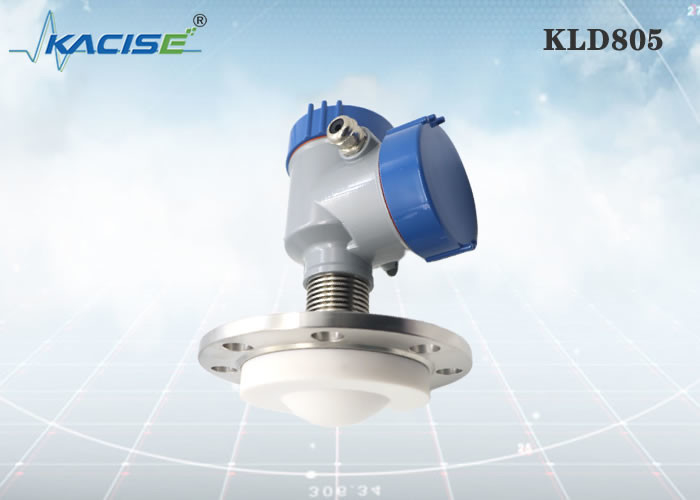

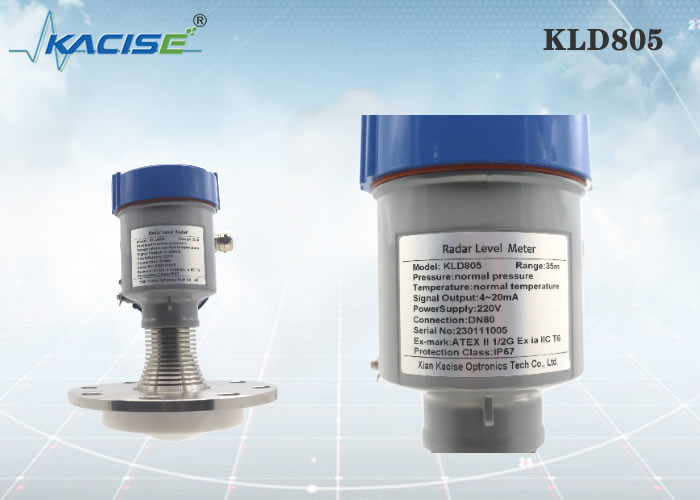

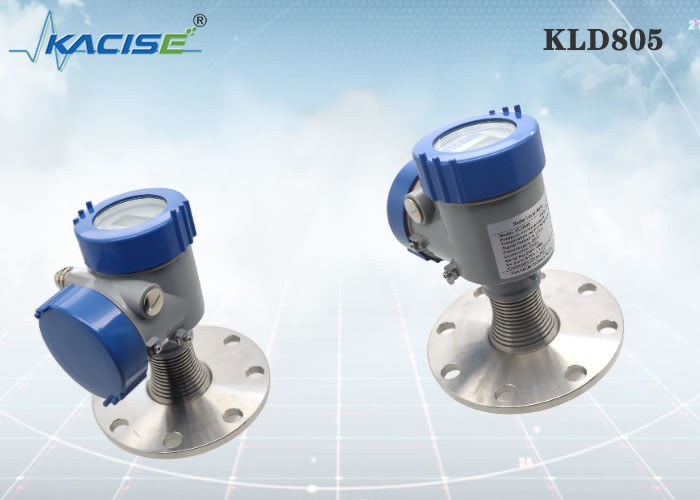

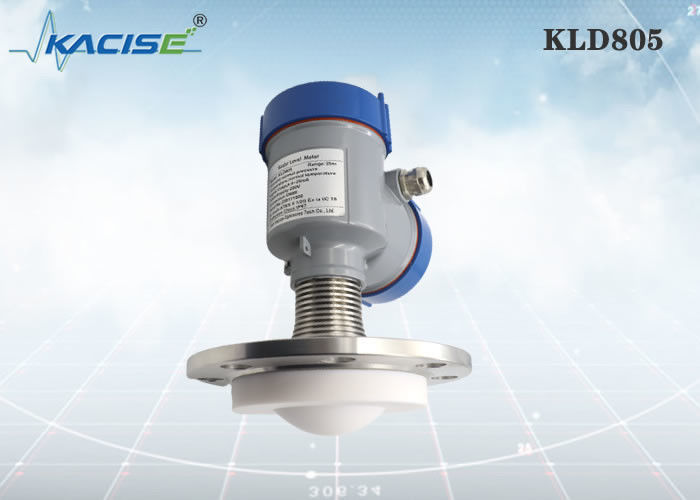

Αισθητήρας επιπέδου ραντάρ KLD805 80GHz με κεραία PTFE και προστασία IP67 για τη μέτρηση επιπέδου υγρού

Ο αισθητήρας στάθμης ραντάρ KLD805 είναι πολύ κατάλληλος για μέτρηση στάθμης χωρίς επαφή σε απλές εφαρμογές με υψηλές απαιτήσεις προστασίας. Τυπικές εφαρμογές είναι η επεξεργασία νερού, το αντλιοστάσιο, η δεξαμενή υπερχείλισης βρόχινου νερού, η μέτρηση ροής ανοιχτού καναλιού και η παρακολούθηση της στάθμης του νερού.

• Ακριβή αποτελέσματα μέτρησης ανεξάρτητα από το μέσο, ​​τη διαδικασία και τις περιβαλλοντικές συνθήκες
• Λειτουργία χωρίς συντήρηση λόγω της τεχνολογίας ραντάρ 80 GHz χωρίς επαφή
• Υψηλή ακρίβεια και αξιοπιστία

KLD805

Μεσαίο: ισχυρό διαβρωτικό υγρό, ατμός, αφρός, υψηλή θερμοκρασία. και υψηλή πίεση Εύρος μέτρησης: 0,1m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάντζα ≥ DN80 Θερμοκρασία διαδικασίας: -40~200℃ Πίεση διεργασίας: -0,1~2,5MPa Μέγεθος κεραίας: Κεραία φακού 76mm (ανάλογα με το μέγεθος της φλάντζας) Υλικό κεραίας: PTFE/ολικό γέμισμα Ακρίβεια: ±1mm Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 80 GHz Γωνία εκκίνησης: 3° Τροφοδοσία: δύο καλωδίων /DC24V τετράσυρμα /DC12~24V τετράσυρμα /AC220V Περίβλημα: αλουμίνιο / πλαστικό / ανοξείδωτο ατσάλι Έξοδος σήματος: δισύρμα /4...20mA/πρωτόκολλο HART τετράσυρμα 4...20mA/ RS485 Modbus

Όταν χρησιμοποιείτε εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 ​​mm.

1. ① σημείο αναφοράς
2. ② κέντρο αγγείου ή άξονας συμμετρίας

Κατά την εγκατάσταση του οργάνου, αποφύγετε την τοποθέτηση του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως κουπιά ανάδευσης κ.λπ.

Κάτω από εξαιρετικά περίπλοκες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει εμπόδιο στην περιοχή με ακτίνα 20 cm με κέντρο το σημείο εγκατάστασης.

Το μέγιστο ύψος καρουλιού εγκατάστασης H max εξαρτάται από τη διάμετρο του καρουλιού εγκατάστασης D και το μέγεθος της γωνίας εκκίνησης του προϊόντος.

Η πολύ μεγάλη σύνδεση εγκατάστασης θα επηρεάσει την απόδοση του ραντάρ.
