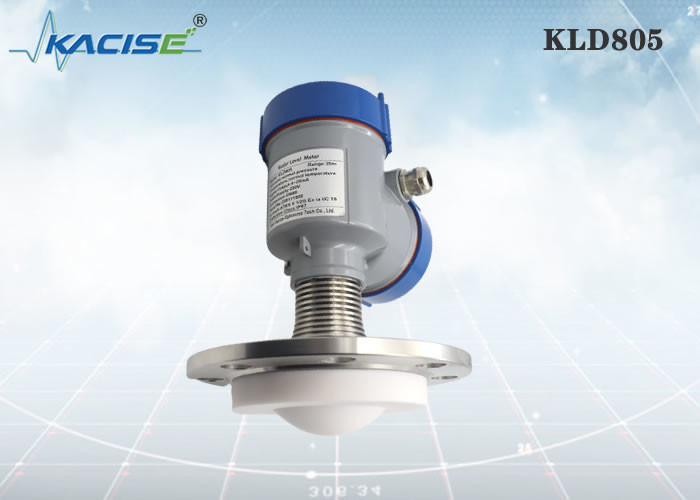

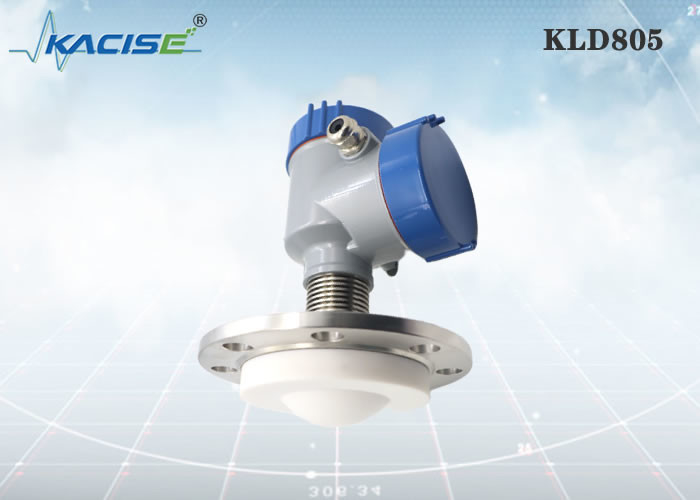

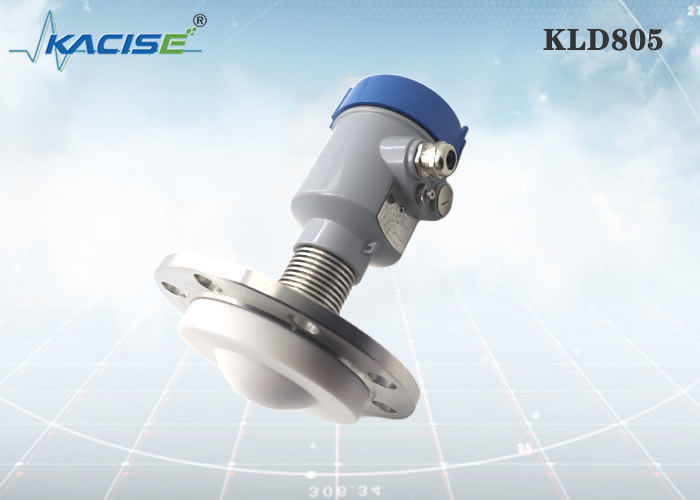

Αισθητήρας επιπέδου ραντάρ KLD805 80GHz με εξακρίβωση λάθους LCD και κεραία PTFE για τη μέτρηση διαβρωτικών υγρών

Επικοινωνία και θέση σε λειτουργία

• Καλώδιο σειριακής θύρας USB σε RS485 (σύστημα τεσσάρων καλωδίων).
• Καλώδιο σειριακής θύρας USB σε TTL (σύστημα δύο καλωδίων).
• USB σε μόντεμ Hart (σύστημα δύο καλωδίων) για επικοινωνία.
• Μέσω του εντοπισμού σφαλμάτων Bluetooth των κινητών τηλεφώνων, ο επιτόπιος εντοπισμός σφαλμάτων είναι ασφαλέστερος και πιο βολικός.
• Δίκτυο 4G, απομακρυσμένος εντοπισμός σφαλμάτων μέσω απομακρυσμένης μονάδας.

• Βασισμένο στο τσιπ ραδιοσυχνοτήτων χιλιοστών κυμάτων CMOS που έχει αναπτυχθεί μόνος του, μπορεί να επιτύχει πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων, υψηλότερο λόγο σήματος προς θόρυβο και μικρότερη τυφλή περιοχή.
• Το εύρος ζώνης εργασίας 5 GHz επιτρέπει στο προϊόν να έχει υψηλότερη ανάλυση μέτρησης και ακρίβεια μέτρησης.
• Η στενότερη γωνία δέσμης κεραίας 3 °, η παρεμβολή στο περιβάλλον εγκατάστασης έχει μικρότερο αντίκτυπο στο όργανο και η εγκατάσταση είναι πιο βολική.
• Με μικρότερο μήκος κύματος και καλύτερα χαρακτηριστικά ανάκλασης στη συμπαγή επιφάνεια, δεν είναι απαραίτητο να χρησιμοποιείτε γενική φλάντζα για σκόπευση.
• Υποστήριξη απομακρυσμένου εντοπισμού σφαλμάτων και απομακρυσμένης αναβάθμισης, μείωση του χρόνου αναμονής και βελτίωση της αποδοτικότητας της εργασίας.
• Υποστήριξη εντοπισμού σφαλμάτων Bluetooth κινητών τηλεφώνων, βολικό για επιτόπια συντήρηση

KLD805

Μεσαίο: ισχυρό διαβρωτικό υγρό, ατμός, αφρός, υψηλή θερμοκρασία. και υψηλή πίεση Εύρος μέτρησης: 0,1m~10/20/30/60/100m Σύνδεση διαδικασίας: φλάντζα ≥ DN80 Θερμοκρασία διαδικασίας: -40~200℃ Πίεση διεργασίας: -0,1~2,5MPa Μέγεθος κεραίας: Κεραία φακού 76mm (ανάλογα με το μέγεθος της φλάντζας) Υλικό κεραίας: PTFE/ολικό γέμισμα Ακρίβεια: ±1mm Κατηγορία προστασίας: IP67 Κεντρική συχνότητα: 80 GHz Γωνία εκκίνησης: 3° Τροφοδοσία: δύο καλωδίων /DC24V τετράσυρμα /DC12~24V τετράσυρμα /AC220V Περίβλημα: αλουμίνιο / πλαστικό / ανοξείδωτο ατσάλι Έξοδος σήματος: δισύρμα /4...20mA/πρωτόκολλο HART τετράσυρμα 4...20mA/ RS485 Modbus

Όταν χρησιμοποιείτε εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 ​​mm.

1. επίπεδο αναφοράς
2. κέντρο αγγείου ή άξονας συμμετρίας

Κατά την εγκατάσταση του οργάνου, αποφύγετε την τοποθέτηση του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως κουπιά ανάδευσης κ.λπ.

Κάτω από εξαιρετικά περίπλοκες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει εμπόδιο στην περιοχή με ακτίνα 20 cm με κέντρο το σημείο εγκατάστασης.

Το μέγιστο ύψος καρουλιού εγκατάστασης H max εξαρτάται από τη διάμετρο του καρουλιού εγκατάστασης D και το μέγεθος της γωνίας εκκίνησης του προϊόντος.

Η πολύ μεγάλη σύνδεση εγκατάστασης θα επηρεάσει την απόδοση του ραντάρ.

Μονάδα σε mm:

Η Xi'an Kacise Optronics Tech Co., Ltd θεωρεί τον εαυτό της πάροχο λύσεων και κατασκευαστή. Προσφέρουμε μέγιστη ευελιξία και μια βελτιστοποιημένη προσφορά κόστους για τους πελάτες μας OEM.

• Η σειρά περιλαμβάνει προσαρμοσμένη έκδοση/χρώμα κελύφους, τύπο νήματος (G-Thread/NPT Thread), προσαρμοσμένο λογισμικό, εκτυπώσεις, εγχειρίδιο και κατάλογο.
• Εάν ενδιαφέρεστε να εγκαταστήσετε στο πλευρό σας, το Radar Module είναι σίγουρα διαθέσιμο.
