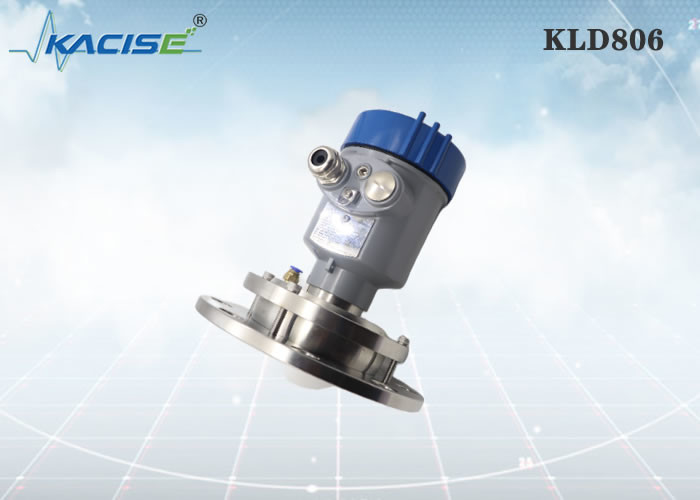

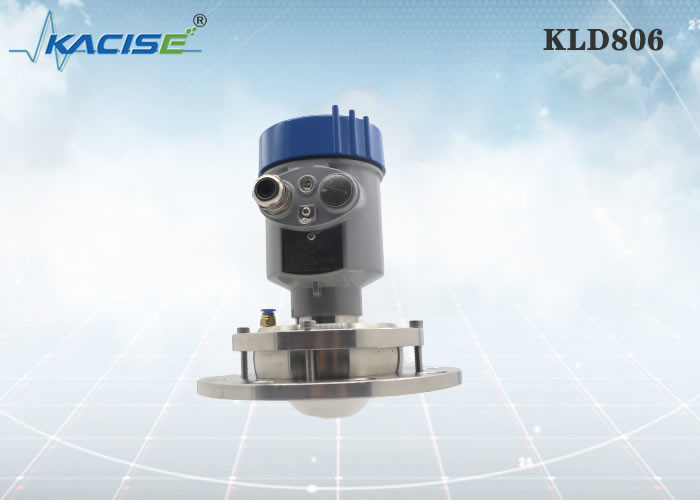

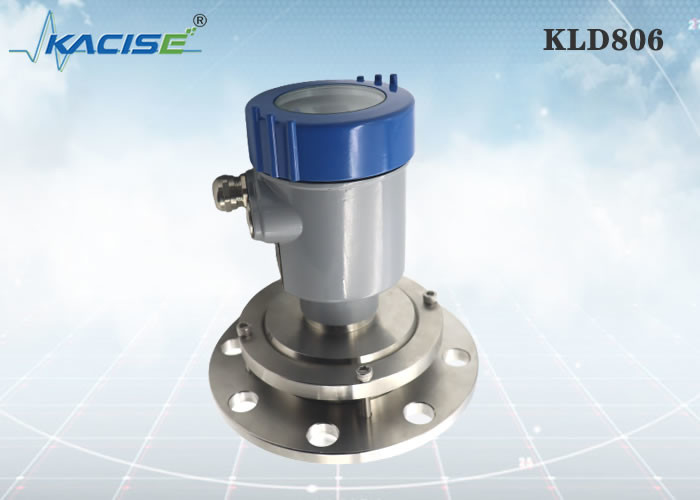

Αισθητήρας επιπέδων ραντάρ KLD806 80G FM
Εισαγωγή
τετρασύρματες και two-wire εφαρμογές υποστήριξης προϊόντων ραντάρ συνεχών κυμάτων 76-81GHz FM. Τα πολλαπλάσια πρότυπα, η μέγιστη σειρά του προϊόντος μπορούν να φθάσουν σε 100 μέτρα. Λόγω της υψηλότερης συχνότητας εργασίας και του πιό σύντομου μήκους κύματός του, είναι ιδιαίτερα κατάλληλο για τις στερεές εφαρμογές. Ο τρόπος εργασίας και τα ηλεκτρομαγνητικά κύματα μέσω του φακού έχει τα μοναδικά πλεονεκτήματα στην υψηλή σκόνη και το σκληρό περιβάλλον θερμοκρασίας. Το όργανο θα καθοριστεί από τη φλάντζα ή το νήμα για να καταστήσει την εγκατάσταση κατάλληλη και εύκολη.
Χαρακτηριστικό γνώρισμα
το ραντάρ κυμάτων χιλιοστόμετρου l, η ακρίβεια μέτρησης μπορεί να φθάσει μέχρι ±2mm, και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0.05m.
το l το μικρότερο μέγεθος κεραιών ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
το l ποικίλες κεραίες φακών, μικρότερες γωνίες έναρξης, περισσότερο συγκέντρωσε την ενέργεια, τα ισχυρότερα σήματα ηχούς, και την υψηλότερη αξιοπιστία από άλλα προϊόντα ραντάρ υπό τους όρους ίδιων βιομηχανικούς και μεταλλείας.
το l αυτό έχει την ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά στην περίπτωση της προσκόλλησης και της συμπύκνωσης.
l που η δυναμική σειρά σημάτων είναι μεγαλύτερη, και η μέτρηση των χαμηλών μέσων διηλεκτρικής σταθεράς είναι σταθερότερη.
πολλαπλάσιοι τρόποι μέτρησης l, απάντηση ραντάρ στο γρήγορο τρόπο μέτρησης
|
KLD806
|
Μέσο: στερεό, εμπορευματοκιβώτιο αποθήκευσης, εμπορευματοκιβώτιο διαδικασίας,
ισχυρή εφαρμογή σκόνης
Μέτρηση της σειράς: 0.3m~10/20/30/60/100m
Σύνδεση διαδικασίας: φλάντζα ≥ DN100
Θερμοκρασία διαδικασίας: -40~110℃
Πίεση διαδικασίας: -0.1~0.3MPa
Μέγεθος κεραιών: κεραία φακών 76mm (εκκαθάριση προαιρετική)
Υλικό κεραιών: PTFE
Ακρίβεια: ±5mm
Κατηγορία προστασίας: IP67
Κεντρική συχνότητα: 80GHz
Γωνία έναρξης: 3°
Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V
το τετρασύρματο /DC12 ~24V
το τετρασύρματο /AC220V
Περίβλημα: αργίλιο/πλαστικό/ανοξείδωτο
Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART
τετρασύρματα 4… 20mA/RS485 Modbus
|
Διαστάσεις
Εγκατάσταση
1.Flange εγκατάσταση
Κατά χρησιμοποίηση της εγκατάστασης φλαντζών, ελάχιστη την απόσταση μεταξύ του οργάνου και ο τοίχος δεξαμενών πρέπει να είναι 200mm.
①αεροπλάνο στοιχείων
②κέντρο σκαφών ή άξονας της συμμετρίας
2.Hoisting εγκατάσταση
Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε το επάνω από τον υλικό κολπίσκο, και προσπαθήστε να αποφύγετε τα διάφορα αντικείμενα που έχουν επιπτώσεις στο σήμα, όπως το ανακάτωμα των κουπιών, κ.λπ.
Υπό τις εξαιρετικά σύνθετες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με μια ακτίνα 20cm που κεντροθετείται στο σημείο εγκαταστάσεων.
Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος Χ στροφίων εγκαταστάσεων ανώτατο εξαρτάται από τη διάμετρο Δ στροφίων εγκαταστάσεων και το μέγεθος της γωνίας έναρξης προϊόντων.
Η πάρα πολύ μακροχρόνια σύνδεση εγκαταστάσεων έχει επιπτώσεις στην απόδοση ραντάρ.
Διαστάσεις
Διάσταση περιβλημάτων
Μονάδα στο χιλ.:
Παραγωγή:
Optronics Kacise Xi'an η Co. τεχνολογίας, ΕΠΕ θεωρείται έναν προμηθευτή και έναν κατασκευαστή λύσης. Προσφέρουμε τη μέγιστη ευελιξία και μια κόστος-βελτιστοποιημένη προσφορά για τους πελάτες ΚΑΕ μας.
Τι μπορέσαμε να παρέχουμε:
Η σειρά περιλαμβάνει την προσαρμοσμένο έκδοση κοχυλιών/το χρώμα, τον τύπο νημάτων (νήμα γ-Thread/NPT), το προσαρμοσμένο λογισμικό, τις τυπωμένες ύλες, το εγχειρίδιο και τον κατάλογο. Εάν ενδιαφέρεστε για την εγκατάσταση στην πλευρά σας, η ενότητα ραντάρ είναι διαθέσιμη στα σίγουρα.
