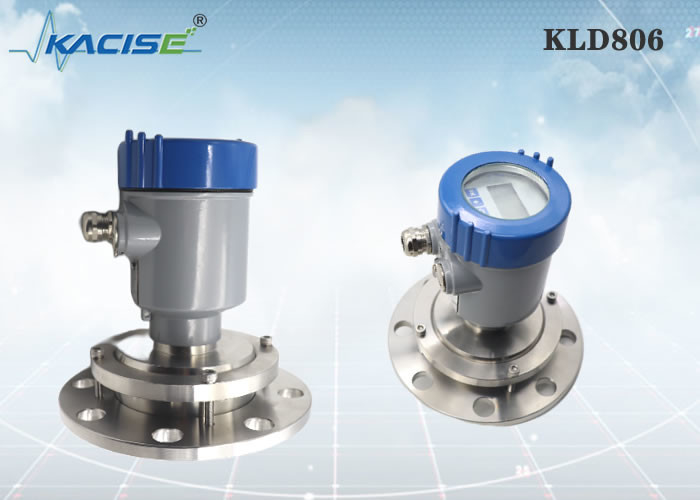

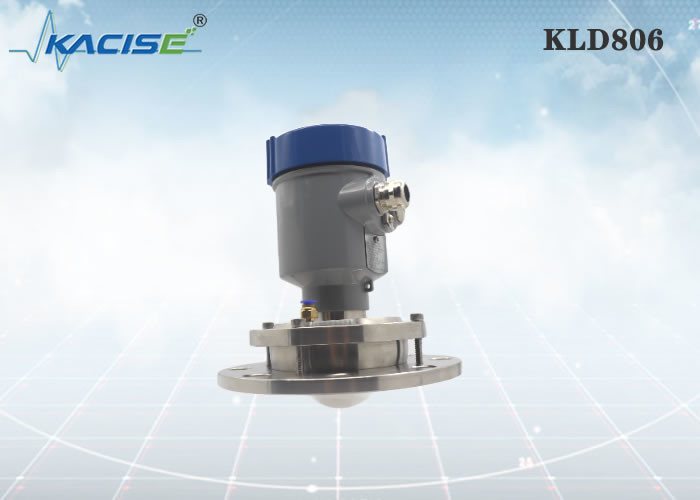

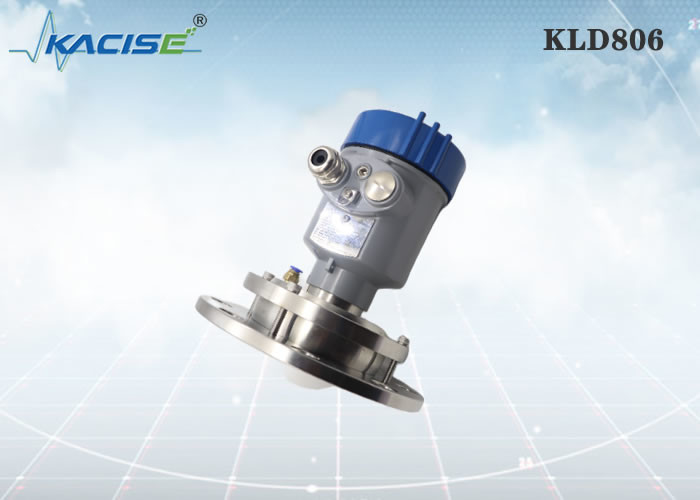

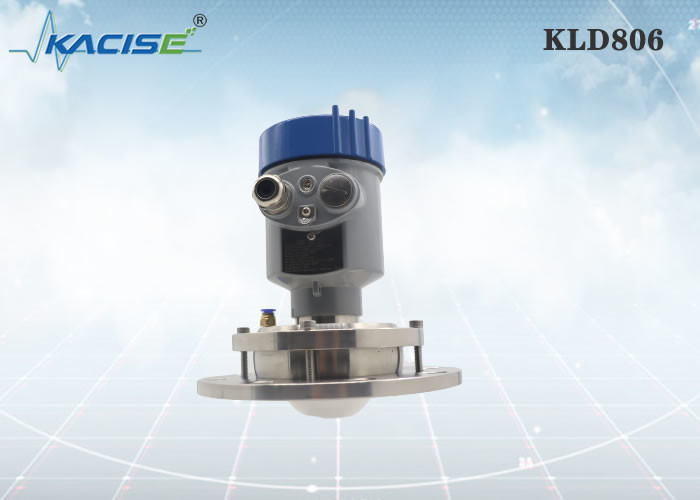

Αισθητήρας επιπέδου ραντάρ κεραίας PTFE 80GHz με έξοδο RS485 για δοχεία σιλό και διεργασιών

Τα προϊόντα ραντάρ συνεχών κυμάτων 76-81GHz FM υποστηρίζουν εφαρμογές τεσσάρων καλωδίων και δύο καλωδίων.Λόγω της υψηλότερης συχνότητας εργασίας και του μικρότερου μήκους κύματος, είναι ιδιαίτερα κατάλληλο για εφαρμογές σε στερεά υλικά.Η λειτουργία της μετάδοσης και λήψης ηλεκτρομαγνητικών κυμάτων μέσω του φακού έχει μοναδικά πλεονεκτήματα σε περιβάλλον υψηλής σκόνης και σκληρής θερμοκρασίας (+ 110 °C)Το όργανο πρέπει να στερεώνεται με φλέβα ή νήμα για να είναι εύκολη και βολική η εγκατάσταση.

• Υψηλή συχνότητα 80GHz, περισσότερη εστίαση
• Ένας τύπος κεραίας PTFE, χωρίς καλώδια, ράβδους ή δομές πτώσης.
• Κατάλληλο για μακρές/υψηλές/στενές εφαρμογές
• Δεν επηρεάζεται από αλλαγές θερμοκρασίας, σκόνη ή ατμούς
• Υποστήριξη μικρών παρτίδων OEM

KLD806

Μεσαίο:	στερεό, δοχείο αποθήκευσης, δοχείο επεξεργασίας, ισχυρή εφαρμογή σκόνης
Πεδίο μέτρησης:	0.3m~10/20/30/60/100m
Σύνδεση διαδικασίας:	φλέβας ≥ DN100
Θέρμανση διαδικασίας:	-40 ∼ 110 °C
Πίεση διαδικασίας:	-0,1·0,3MPa
Μέγεθος κεραίας:	Αντίθετα, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την κατασκευή οθόνων.
Υλικό κεραίας:	ΠΤΦΕ
Ακριβότητα:	± 5 mm
Τάξη προστασίας:	Διάκριση IP67
Κεντρική συχνότητα:	80GHz
Γωνία εκτόξευσης:	3°
Εφοδιασμός ενέργειας:	Δύο καλώδια /DC24V τετρασύρματος /DC12~24V τετρασύρματος /AC220V
Κεφάλαιο:	αλουμίνιο/πλαστικό/ατσάλι ανοξείδωτο
Έξοδος σήματος:	Δύο καλώδια / 4... 20mA / πρωτόκολλο HART τετρασύρματος 4...20mA/ RS485 Modbus

1- Εγκατάσταση φλάντζας
Όταν χρησιμοποιείται εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 mm.
1 επίπεδο δεδομένου
2 κέντρο αγγείου ή άξονας συμμετρίας

2.Εγκατάσταση ανύψωσης

Κατά την εγκατάσταση του οργάνου, αποφύγετε την εγκατάστασή του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως τα αναμειγνύμενα πέλματα κλπ.

Υπό εξαιρετικά περίπλοκες συνθήκες εργασίας, το όργανο μπορεί να λειτουργεί κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με ακτίνα 20 cm στο κέντρο του σημείου εγκατάστασης.

Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος τροχιάς εγκατάστασης H max εξαρτάται από τη διάμετρο τροχιάς εγκατάστασης D και το μέγεθος της γωνίας εκτόξευσης του προϊόντος.

Διάσταση περιβλήματος
Μονάδα σε mm:

Η Xi'an Kacise Optronics Tech Co., Ltd θεωρεί τον εαυτό της προμηθευτή λύσεων και κατασκευαστή.
Τι θα μπορούσαμε να προσφέρουμε:
Η γκάμα περιλαμβάνει προσαρμοσμένη έκδοση κέλυφος / χρώμα, τύπος νήματος ((G-Thread / NPT Thread), προσαρμοσμένο λογισμικό, εκτυπώσεις, εγχειρίδιο και κατάλογο.Η μονάδα ραντάρ είναι διαθέσιμη σίγουρα..
