Αισθητήρας επιπέδου ραντάρ 80 GHz με ακτίνα γωνίας 3° για ακριβή μέτρηση υγρών

Επίπεδο στην εστίαση

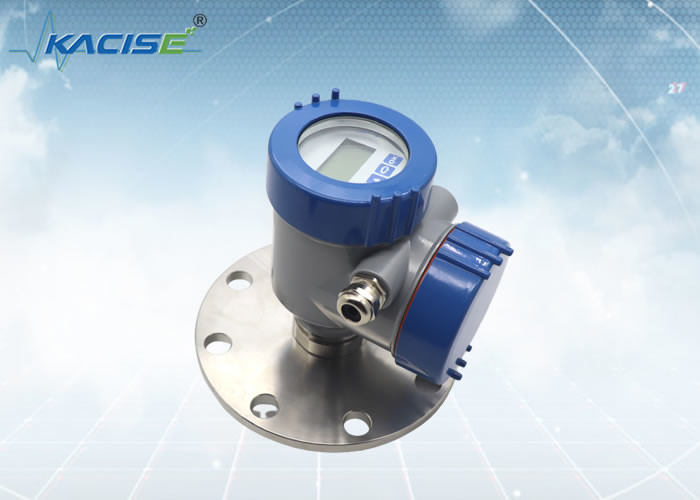

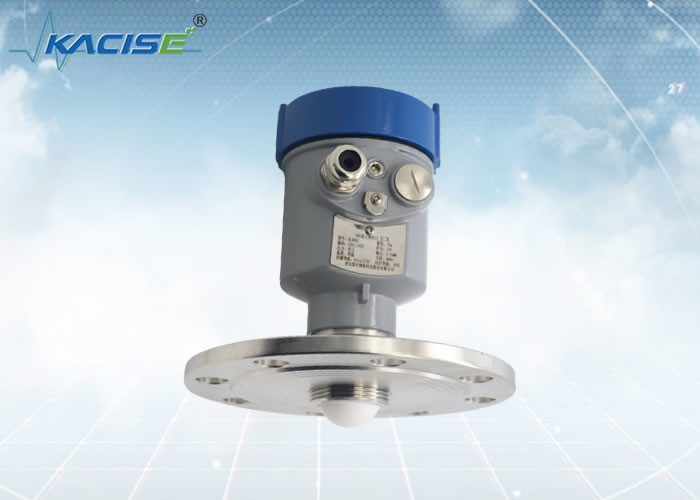

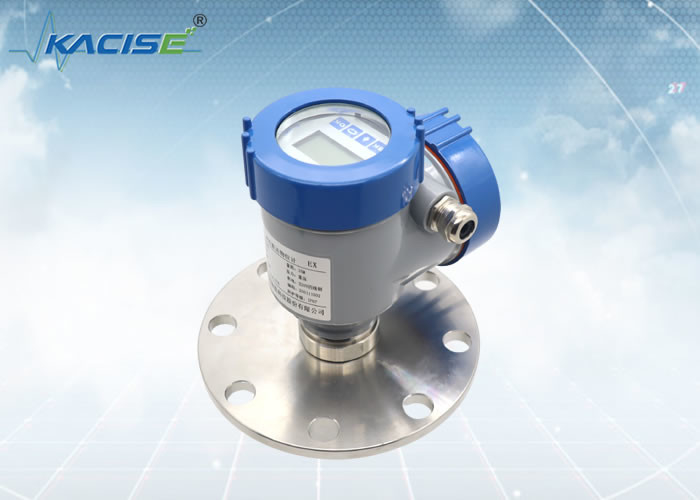

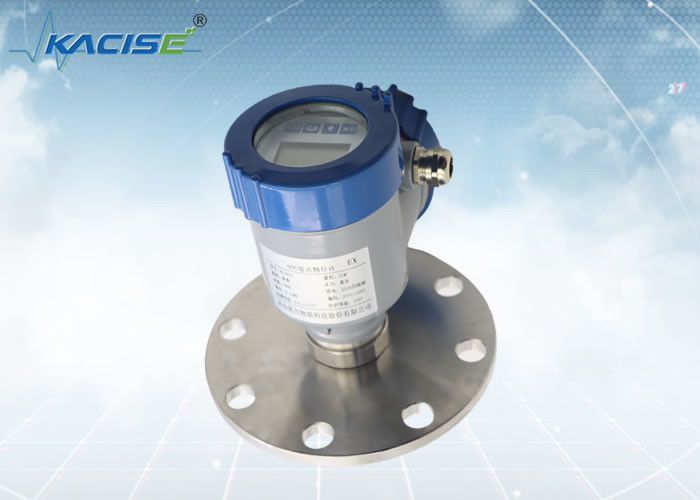

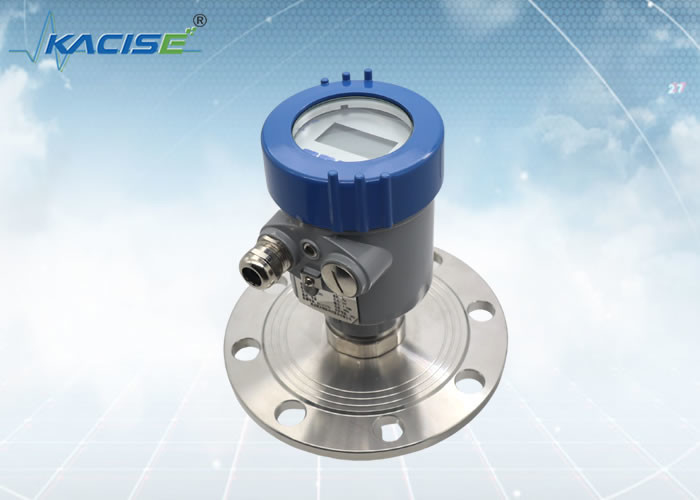

Το KLD802 λειτουργεί με συχνότητα μετάδοσης 80 GHz. Με μια κεραία 80 mm, αυτό έχει ως αποτέλεσμα γωνία δέσμης μόνο 3°. Ο αισθητήρας ραντάρ λαμβάνει μόνο διακριτές, οριστικές αντανακλάσεις από την επιφάνεια του προϊόντος. Αυτό καθιστά τη μέτρηση πιο ακριβή και αξιόπιστη.

Οι προηγούμενοι αισθητήρες ραντάρ απαιτούσαν εξαρτήματα διεργασίας με ελάχιστο μέγεθος 1½" για να επιτευχθεί επαρκής εστίαση σήματος. Για αυτόν τον λόγο ήταν σχεδόν αδύνατο να χρησιμοποιηθούν αισθητήρες ραντάρ σε πολύ μικρά κοντέινερ με τις συνήθως μικρές υποδοχές τοποθέτησης. αντίστοιχα μικρότερες διαστάσεις.

• Μέτρηση χωρίς επαφή με αρχή λειτουργίας FMCW.
• Η γωνία δέσμης είναι μικρή και είναι πιο εύκολο για το όργανο να αποφύγει παρεμβολές από ένα πιθανό εμπόδιο.
• Το μέγεθος της κεραίας του ραντάρ είναι μικρό και είναι εύκολο να εγκατασταθεί. Η άνω νεκρή ζώνη είναι μικρότερη, είναι πιο κατάλληλη για την παρακολούθηση του νερού του ποταμού.

Όταν χρησιμοποιείτε εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 ​​mm.

① επίπεδο αναφοράς

② κέντρο αγγείου ή άξονας συμμετρίας

Κατά την εγκατάσταση του οργάνου, αποφύγετε την τοποθέτηση του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως κουπιά ανάδευσης κ.λπ.

Κάτω από εξαιρετικά περίπλοκες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει εμπόδιο στην περιοχή με ακτίνα 20 cm με κέντρο το σημείο εγκατάστασης.

Το μέγιστο ύψος καρουλιού εγκατάστασης H max εξαρτάται από τη διάμετρο του καρουλιού εγκατάστασης D και το μέγεθος της γωνίας εκκίνησης του προϊόντος.

Η πολύ μεγάλη σύνδεση εγκατάστασης θα επηρεάσει την απόδοση του ραντάρ.

Η Xi'an Kacise Optronics Tech Co., Ltd θεωρεί τον εαυτό της πάροχο λύσεων και κατασκευαστή. Προσφέρουμε μέγιστη ευελιξία και μια βελτιστοποιημένη προσφορά κόστους για τους πελάτες μας OEM.
Τι θα μπορούσαμε να προσφέρουμε:
Η σειρά περιλαμβάνει προσαρμοσμένη έκδοση/χρώμα κελύφους, τύπο νήματος (G-Thread/NPT Thread), προσαρμοσμένο λογισμικό, εκτυπώσεις, εγχειρίδιο και κατάλογο. Εάν ενδιαφέρεστε να εγκαταστήσετε στο πλευρό σας, το Radar Module είναι σίγουρα διαθέσιμο.
