Αισθητήρας επιπέδων ραντάρ KLD806 80G FM
Εισαγωγή
Η μέτρηση επιπέδων ραντάρ σιλό χρησιμοποιεί μια γεννήτρια σφυγμού και ένα δοχείο σιταριού γεμίζει τον αισθητήρα για να καθορίσει το επίπεδο στερεών παρόντων στο σιλό. Ο σφυγμός διαβιβάζεται κάτω από ένα καλώδιο ή μια ράβδο επαφών, κατόπιν επιστρέφει όταν αντιμετωπίζει την αλλαγή σε διηλεκτρικό που χαρακτηρίζεται από τη μετατόπιση από τον αέρα στο σιτάρι.
Χαρακτηριστικό γνώρισμα
Μετρήστε το επίπεδο στερεών μορίων, χημικής υγρής δεξαμενής, δεξαμενής πετρελαίου και εμπορευματοκιβωτίων διαδικασίας.
1.Radar ο μετρητής επιπέδων που λειτουργεί βασίζει στο ηλεκτρομαγνητικό κύμα. Έτσι θα μπορούσε να έχει την ανώτατη σειρά μέτρου 120m.
2.Compared με άλλο μετρητή επιπέδων τύπων, ο μετρητής επιπέδων ραντάρ 80G θα μπορούσε να μετρήσει τα διαφορετικά είδη πετρελαίου, χημικών υγρών, στερεάς σκόνης, και πολλών άλλων μέσων.
3. 80G ο μετρητής επιπέδων ραντάρ θα μπορούσε να λειτουργήσει στις σκληρές συνθήκες εργασίας. Δεν θα επηρεαστεί από τη θερμοκρασία, την πίεση και την υγρασία. Με το κέρατο PTFE, θα μπορούσε ακόμη και να λειτουργήσει στη διαβρωτική συνθήκη, όπως το όξινο υγρό.
4.Customer επίσης θα μπορούσε να επιλέξει τις διαφορετικές μεθόδους σύνδεσης, όπως η φλάντζα, νήμα, υποστήριγμα.
|

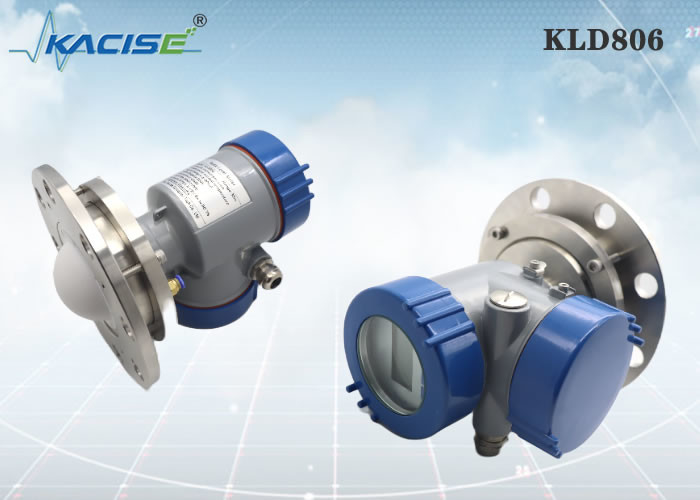

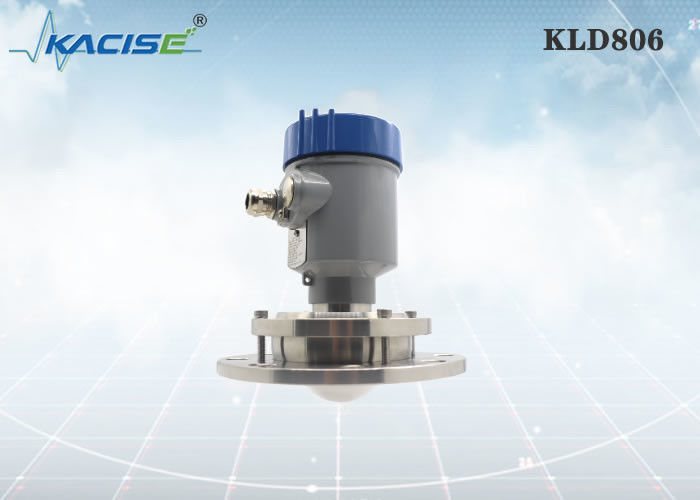

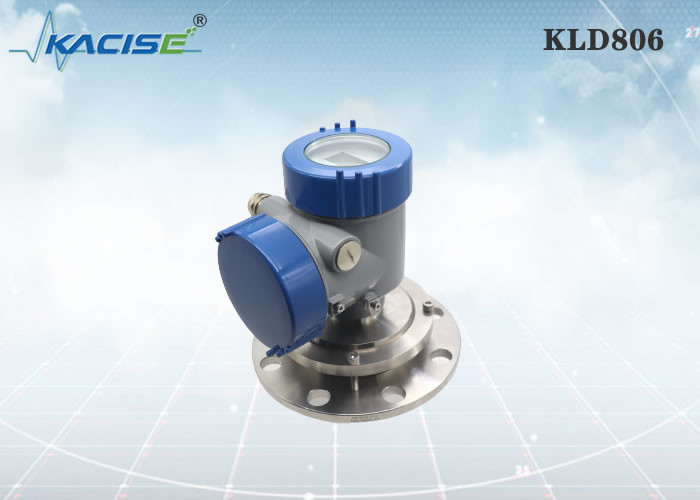

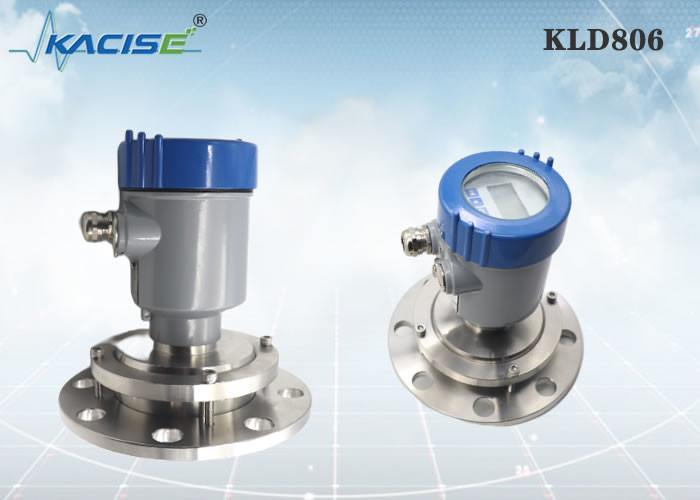

KLD806
|
Μέσο: στερεό, εμπορευματοκιβώτιο αποθήκευσης, εμπορευματοκιβώτιο διαδικασίας,
ισχυρή εφαρμογή σκόνης
Μέτρηση της σειράς: 0.3m~10/20/30/60/100m
Σύνδεση διαδικασίας: φλάντζα ≥ DN100
Θερμοκρασία διαδικασίας: -40~110℃
Πίεση διαδικασίας: -0.1~0.3MPa
Μέγεθος κεραιών: κεραία φακών 76mm (εκκαθάριση προαιρετική)
Υλικό κεραιών: PTFE
Ακρίβεια: ±5mm
Κατηγορία προστασίας: IP67
Κεντρική συχνότητα: 80GHz
Γωνία έναρξης: 3°
Παροχή ηλεκτρικού ρεύματος: το two-wire /DC24V
το τετρασύρματο /DC12 ~24V
το τετρασύρματο /AC220V
Περίβλημα: αργίλιο/πλαστικό/ανοξείδωτο
Παραγωγή σημάτων: two-wire πρωτόκολλο του /4...20mA/HART
τετρασύρματα 4… 20mA/RS485 Modbus
|
Διαστάσεις
Εγκατάσταση
1.Flange εγκατάσταση
Κατά χρησιμοποίηση της εγκατάστασης φλαντζών, ελάχιστη την απόσταση μεταξύ του οργάνου και ο τοίχος δεξαμενών πρέπει να είναι 200mm.
①αεροπλάνο στοιχείων
②κέντρο σκαφών ή άξονας της συμμετρίας
2.Hoisting εγκατάσταση
Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε το επάνω από τον υλικό κολπίσκο, και προσπαθήστε να αποφύγετε τα διάφορα αντικείμενα που έχουν επιπτώσεις στο σήμα, όπως το ανακάτωμα των κουπιών, κ.λπ.
Υπό τις εξαιρετικά σύνθετες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με μια ακτίνα 20cm που κεντροθετείται στο σημείο εγκαταστάσεων.
Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος Χ στροφίων εγκαταστάσεων ανώτατο εξαρτάται από τη διάμετρο Δ στροφίων εγκαταστάσεων και το μέγεθος της γωνίας έναρξης προϊόντων.
Η πάρα πολύ μακροχρόνια σύνδεση εγκαταστάσεων έχει επιπτώσεις στην απόδοση ραντάρ.
Διαστάσεις
Διάσταση περιβλημάτων
Μονάδα στο χιλ.:
Παραγωγή:
Optronics Kacise Xi'an η Co. τεχνολογίας, ΕΠΕ θεωρείται έναν προμηθευτή και έναν κατασκευαστή λύσης. Προσφέρουμε τη μέγιστη ευελιξία και μια κόστος-βελτιστοποιημένη προσφορά για τους πελάτες ΚΑΕ μας.
Τι μπορέσαμε να παρέχουμε:
Η σειρά περιλαμβάνει την προσαρμοσμένο έκδοση κοχυλιών/το χρώμα, τον τύπο νημάτων (νήμα γ-Thread/NPT), το προσαρμοσμένο λογισμικό, τις τυπωμένες ύλες, το εγχειρίδιο και τον κατάλογο. Εάν ενδιαφέρεστε για την εγκατάσταση στην πλευρά σας, η ενότητα ραντάρ είναι διαθέσιμη στα σίγουρα.
