Τόπος καταγωγής: | Κίνα |
Μάρκα: | Kacise |
Αριθμό μοντέλου: | KLD802 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
Χρόνος παράδοσης: | 5-8 ημέρες εργασίας |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100+ |
Μέσο: | non-corrosive υγρό, ελαφρώς διαβρωτικό υγρό | Μέτρηση της σειράς: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Σύνδεση διαδικασίας: | φλάντζα ≥ DN80 | Θερμοκρασία διαδικασίας: | -40~110℃ |
Πίεση διαδικασίας: | -0.1~1.6MPa | Μέγεθος κεραιών: | κεραία φακών 32mm |
Υλικό κεραιών: | PTFE | Ακρίβεια: | ±1mm (σειρά κάτω από 35m)、 ±5mm (σειρά μεταξύ 35m και 100m) |
Κατηγορία προστασίας: | IP67 | Κεντρική συχνότητα: | 80GHz |
Γωνία έναρξης: | 3° | Παροχή ηλεκτρικού ρεύματος: | DC24V/DC12~24V το /AC220V |
Περίβλημα: | αργίλιο/πλαστικό/ανοξείδωτο | Παραγωγή σημάτων: | 4… 20mA/HART protocol/RS485 Modbus |
Υψηλό φως: | υγρός ισόπεδος μετρητής κεραιών φακών 32mm,Διαβρωτικός υγρός ισόπεδος μετρητής ραντάρ,IP67 ισόπεδος μετρητής τύπων ραντάρ |

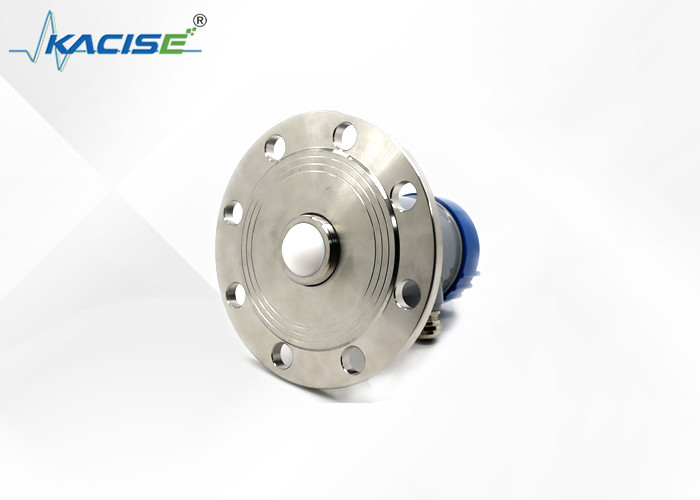

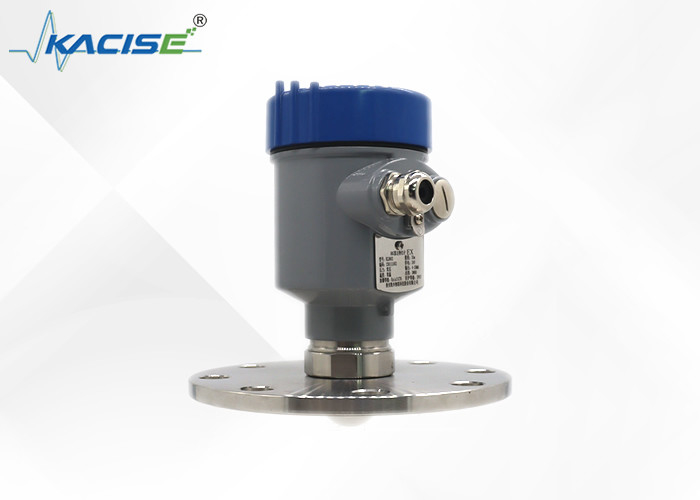

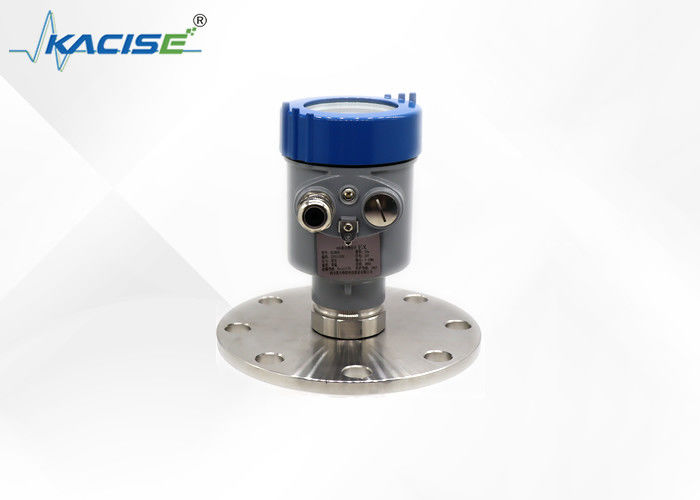

80G ισόπεδος μετρητής ραντάρ για ελαφρώς διαβρωτικό υγρό KLD802
Εισαγωγή
KLD800 ο ισόπεδος μετρητής ραντάρ σειράς 80G υιοθετεί τη διαμορφωμένη κατά συχνότητα τεχνολογία συνεχών κυμάτων (FMCW). Η κεραία εκπέμπει ένα υψηλής συχνότητας σήμα ραντάρ FM, και τη συχνότητα των αυξήσεων σημάτων ραντάρ γραμμικά. Το διαβιβασθε'ν σήμα ραντάρ παραλαμβάνεται από την ίδια κεραία μετά από να απεικονιστεί από το μετρημένο μέσο. Συγχρόνως, η διαφορά συχνότητας μεταξύ της διαβιβασθείσας συχνότητας σημάτων και της λαμβανόμενης συχνότητας σημάτων είναι ανάλογη προς τη μετρημένη απόσταση. Το συλλεχθε'ν σήμα διαφοράς συχνότητας υποβάλλεται στο γρήγορο μετασχηματισμό κατά Φουριέ (FFT) για να λάβει το φάσμα της απεικονισμένης ηχούς, και η απόσταση στο στόχο που μετριέται υπολογίζεται βασισμένος σε αυτό.
Χαρακτηριστικό γνώρισμα
⚫ Το ραντάρ κυμάτων χιλιοστόμετρου, η ακρίβεια μέτρησης μπορεί να φθάσει μέχρι ±2mm, και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0.05m.
⚫ Το μικρότερο μέγεθος κεραιών ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
⚫ Ποικίλες κεραίες φακών, μικρότερες γωνίες έναρξης, περισσότερο συγκέντρωσαν την ενέργεια, τα ισχυρότερα σήματα ηχούς, και την υψηλότερη αξιοπιστία από άλλα προϊόντα ραντάρ υπό τους όρους ίδιων βιομηχανικούς και μεταλλείας.
⚫ Έχει την ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά στην περίπτωση της προσκόλλησης και της συμπύκνωσης.
⚫ Η δυναμική σειρά σημάτων είναι μεγαλύτερη, και η μέτρηση των χαμηλών μέσων διηλεκτρικής σταθεράς είναι σταθερότερη.
⚫ Πολλαπλάσιοι τρόποι μέτρησης, απάντηση ραντάρ στο γρήγορο τρόπο μέτρησης
KLD802
|
Μέσο: non-corrosive υγρό, ελαφρώς διαβρωτικό υγρό |
Εγκατάσταση
Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε το επάνω από τον υλικό κολπίσκο, και προσπαθήστε να αποφύγετε τα διάφορα αντικείμενα που έχουν επιπτώσεις στο σήμα, όπως το ανακάτωμα των κουπιών, κ.λπ.
Υπό τις εξαιρετικά σύνθετες συνθήκες εργασίας, το όργανο μπορεί να λειτουργήσει κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με μια ακτίνα 20cm που κεντροθετείται στο σημείο εγκαταστάσεων.
Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος Χ στροφίων εγκαταστάσεων ανώτατο εξαρτάται από τη διάμετρο Δ στροφίων εγκαταστάσεων και το μέγεθος της γωνίας έναρξης προϊόντων.
Η πάρα πολύ μακροχρόνια σύνδεση εγκαταστάσεων έχει επιπτώσεις στην απόδοση ραντάρ.
Διαστάσεις
Διάσταση περιβλημάτων
Μονάδα στο χιλ.:
Παραγωγή:
Optronics Kacise Xi'an η Co. τεχνολογίας, ΕΠΕ θεωρείται έναν προμηθευτή και έναν κατασκευαστή λύσης. Προσφέρουμε τη μέγιστη ευελιξία και μια κόστος-βελτιστοποιημένη προσφορά για τους πελάτες ΚΑΕ μας.
Τι μπορέσαμε να παρέχουμε:
Η σειρά περιλαμβάνει την προσαρμοσμένο έκδοση κοχυλιών/το χρώμα, τον τύπο νημάτων (νήμα γ-Thread/NPT), το προσαρμοσμένο λογισμικό, τις τυπωμένες ύλες, το εγχειρίδιο και τον κατάλογο. Εάν ενδιαφέρεστε για την εγκατάσταση στην πλευρά σας, η ενότητα ραντάρ είναι διαθέσιμη στα σίγουρα.
