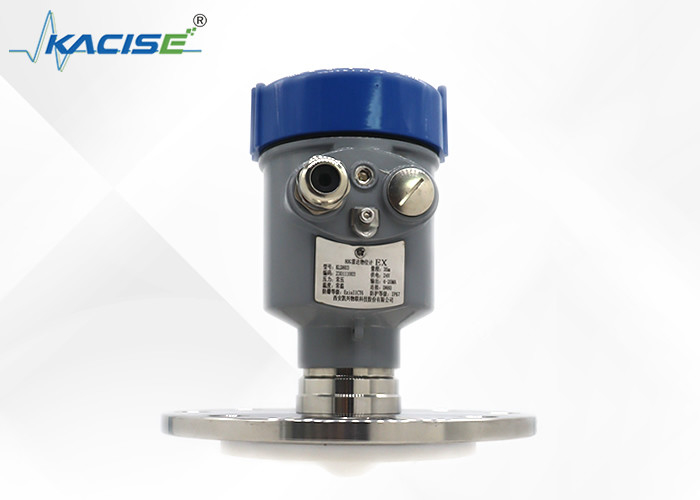

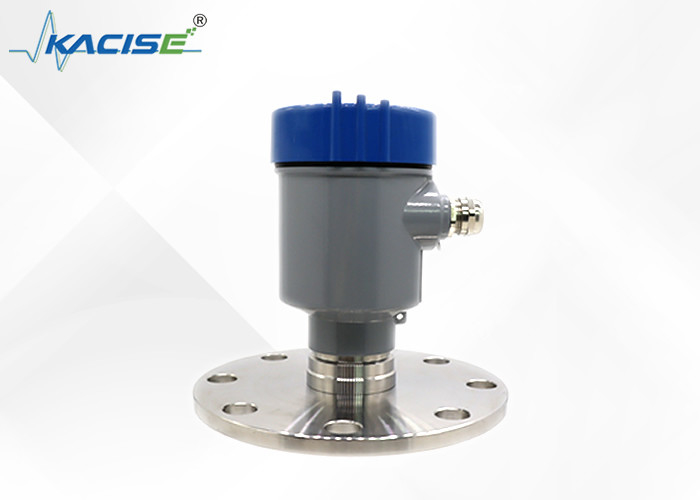

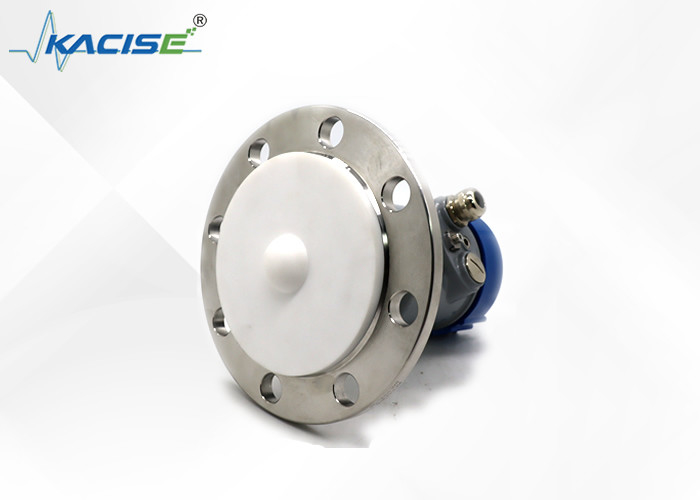

KLD803 PTFE 34mm ισόπεδος μετρητής ραντάρ κεραιών φακών για τον ισχυρό διαβρωτικό υγρό αφρό ατμού

80G PTFE 34mm ισόπεδος μετρητής ραντάρ κεραιών φακών για το ισχυρό διαβρωτικό υγρό, ατμός, αφρός

Αρχή

KLD800 ο ισόπεδος μετρητής ραντάρ σειράς 80G υιοθετεί τη διαμορφωμένη κατά συχνότητα τεχνολογία συνεχών κυμάτων (FMCW). Η κεραία εκπέμπει ένα υψηλής συχνότητας σήμα ραντάρ FM, και τη συχνότητα των αυξήσεων σημάτων ραντάρ γραμμικά. Το διαβιβασθε'ν σήμα ραντάρ παραλαμβάνεται από την ίδια κεραία μετά από να απεικονιστεί από το μετρημένο μέσο. Συγχρόνως, η διαφορά συχνότητας μεταξύ της διαβιβασθείσας συχνότητας σημάτων και της λαμβανόμενης συχνότητας σημάτων είναι ανάλογη προς τη μετρημένη απόσταση. Το συλλεχθε'ν σήμα διαφοράς συχνότητας υποβάλλεται στο γρήγορο μετασχηματισμό κατά Φουριέ (FFT) για να λάβει το φάσμα της απεικονισμένης ηχούς, και η απόσταση στο στόχο που μετριέται υπολογίζεται βασισμένος σε αυτό.

Χαρακτηριστικό γνώρισμα

⚫ Το ραντάρ κυμάτων χιλιοστόμετρου, η ακρίβεια μέτρησης μπορεί να φθάσει μέχρι ±2mm, και η ελάχιστη τυφλή ζώνη μέτρησης είναι 0.05m.
⚫ Το μικρότερο μέγεθος κεραιών ικανοποιεί τη μέτρηση περισσότερων συνθηκών εργασίας.
⚫ Ποικίλες κεραίες φακών, μικρότερες γωνίες έναρξης, περισσότερο συγκέντρωσαν την ενέργεια, τα ισχυρότερα σήματα ηχούς, και την υψηλότερη αξιοπιστία από άλλα προϊόντα ραντάρ υπό τους όρους ίδιων βιομηχανικούς και μεταλλείας.
⚫ Έχει την ισχυρότερη διείσδυση και μπορεί να χρησιμοποιηθεί κανονικά στην περίπτωση της προσκόλλησης και της συμπύκνωσης.
⚫ Η δυναμική σειρά σημάτων είναι μεγαλύτερη, και η μέτρηση των χαμηλών μέσων διηλεκτρικής σταθεράς είναι σταθερότερη.
⚫ Πολλαπλάσιοι τρόποι μέτρησης, απάντηση ραντάρ στο γρήγορο τρόπο μέτρησης


Διάσταση προϊόντων

Διάγραμμα σύνδεσης εγκατάστασης:

Αρχή εργασίας

Ο ραντάρ σφυγμός μικροκυμάτων κεραιών transmites στενός που θα απεικονιστεί πίσω κατά την επίτευξη της επιφάνειας του μέσου που εξετάζεται και που παραλαμβάνεται έπειτα πάλι από το σύστημα κεραιών. Τα σήματα θα διαβιβαστούν στο ηλεκτρικό κύκλωμα και θα μετατραπούν έπειτα στα σήματα επιπέδων. Δεδομένου ότι η ταχύτητα μετάδοσης του μικροκύματος είναι τόσο γρήγορη, ο χρόνος που χρησιμοποιείται για τη μετάδοση μικροκυμάτων στην επιφάνεια του μέσου δοκιμασμένου και που απεικονίζεται έπειτα πίσω είναι σχεδόν 0.



Τεχνική προδιαγραφή και πρότυπες επιλογές

Απαιτήσεις εγκατάστασης

Κατά την εγκατάσταση του οργάνου, αποφύγετε το επάνω από τον υλικό κολπίσκο, και προσπαθήστε να αποφύγετε τα διάφορα αντικείμενα που έχουν επιπτώσεις στο σήμα, όπως το ανακάτωμα των κουπιών, κ.λπ.



Σύνδεση
