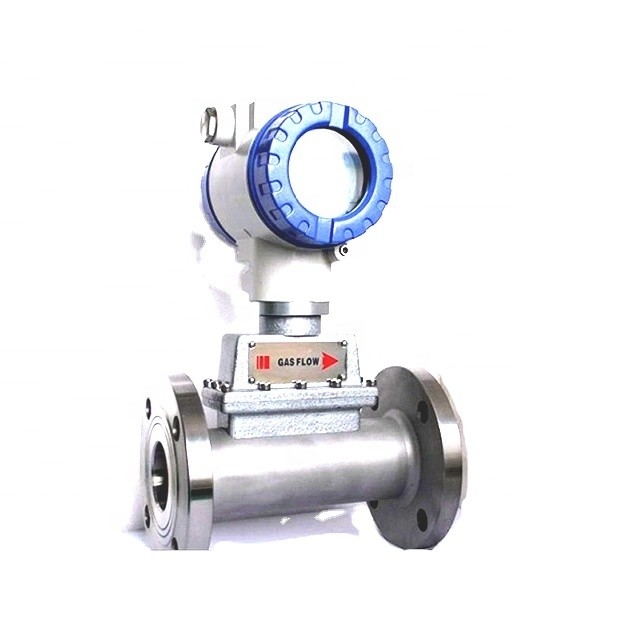

Υψηλής ποιότητας ψηφιακό μετρητή ροής φυσικού αερίου υγροποιημένου φυσικού αερίου
Εισαγωγή
Τη λειτουργία τουτο μετρητή αεριοστροβίλων σειράς KTFGΤο ρεύμα του αερίου επιταχύνεται και συντελείται από το τμήμα ευθυγράμμισης του μετρητή.Τα πέλματα ευθυγράμμισης προετοιμάζουν το προφίλ ροής αερίου αφαιρώνταςΟι δυναμικές δυνάμεις του ρευστού που ρέει προκαλούν την περιστροφή του περιστροφικού.
ΚΜετρητής αεριοστροβίλων σειράς TFG χρησιμοποιείται ευρέως για τη μέτρηση φυσικού αερίου, αερίου άνθρακα, υγροποιημένου αερίου και ελαφρού υδρογονανθράκου κλπ.
Ειδικότητασ
1Αφιερωμένο.όργανο μέτρησης αερίων
2Ειδικό όργανο για το σύστημα ανακύκλωσης πετρελαίου και αερίου
3Υψηλή ακρίβεια: ±1,5%, ±1,0% ή ±0,75%
4Καλή επανάληψη
5- θερμοκρασία δοκιμής, πίεση και ροή του μετρούμενου αερίου·αυτόματηπαρακολούθηση και αντιστάθμιση της ροής· ένδειξη του συνολικού όγκου αερίου υπό τυποποιημένη κατάσταση· αναζήτηση σε πραγματικό χρόνο της θερμοκρασίας, της πίεσης, της ώρας και της ημερομηνίας κλπ.
7Ενσωματωμένος αισθητήρας πίεσης και θερμοκρασίας, υψηλή απόδοση ασφάλειας, συμπαγή δομή και όμορφηΠροοπτικές
8Χαμηλή κατανάλωση ενέργειας, διάρκεια ζωής άνω των 3 ετών για μία κυψέλη λιθίου 3V 10AH
9- συντελεστής μέτρησης, συνολική τιμή ροής που διατηρείται για 10 έτη μετά την απενεργοποίηση
Τεχνολογίαε ι κ α ί α
|
Παράμετροι
|
Περιγραφή
|
|
DN (mm) και σύνδεση
|
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 φλάνγκεσύνδεση;25, 40, 50 σύνδεση νήματος είναι διαθέσιμη
|
|
Ακριβότητα
|
±1,5%, ±1,0% ή ±0,75% (απαραίτητη ειδική παραγγελία)
|
|
Αναλογία εμβέλειας
|
1:101.201.30
|
|
Υλικό οργάνου
|
Σώμα: SS304·Εγώ...Επικεφαλής: Αντικροσιτικό ABS ή υψηλής ποιότηταςαλουμίνιο κράμα·Εγώ...Δείκτης: χυμένο αλουμίνιο
|
|
Μέση θερμοκρασία (°C)
|
- 30°C~ +80°C / -86°F~ +176°F
|
|
Περιβαλλοντικές συνθήκες
|
Θερμοκρασία: -20°C~ +60°C / -68°F~ +140°F.Rελατική υγρασία:5% ~ 90%,Ατμοσφαιρικήpανασφάλεια:86 ~ 106 KPa
|
|
Σήμα εξόδου
|
Αισθητήρας: σήμα συχνότητας παλμού, χαμηλό επίπεδο μικρότερο από 0,8V, υψηλό lεβελ με ισχύ που υπερβαίνει τα 8V
Δύο καλώδια 4-20mA σήμα συνεχούς ρεύματος
|
|
Ηλεκτρική τροφοδοσία
|
Αισθητήρας: +12V DC, +24V DC (προαιρετικά).Μεταδότης: +24V DC.Τύπος τοπικής ένδειξης: ενσωματωμένη κυψέλη λιθίου 3V
|
|
Γραμμή μετάδοσης σήματος
|
STVPV3×0.3 (3 καλώδια), 2×0.3 (2 καλώδια)
|
|
Απόσταση μετάδοσης
|
Μέγιστο 1000 m
|
|
Διασύνδεση γραμμής σήματος
|
M20×1.5(F)
|
|
Ασφάλεια κατά των εκρήξεων
|
Απαλλαγή
|
|
Επίπεδο προστασίας
|
IP65
|
Εγώ...Μέθοδος εγκατάστασης
Ο αισθητήρας πρέπει να τοποθετείται σε τοποθεσίες όπου είναι βολικό να συντηρείται, δεν έχει δονήσεις σωλήνα, δεν υπάρχει ισχυρή ηλεκτρομαγνητική παρεμβολή, και η επίδραση της θερμής ακτινοβολίας.
Το κάθε μέρος της διαμόρφωσης μπορεί να επιλεγεί λαμβάνοντας υπόψη τα μετρούμενα αντικείμενα, τα οποία δεν είναι απαραίτητα όλα.έτσι εισέρχονται αισθητήρα θα πρέπει να είναι η ροή σωλήνα αναπτύσσεται αρκετά και να ταιριάζει με την απαραίτητη ευθεία σωλήνα ή ευθυγραμμιστή.
|
Τύποι κατασκευαστικών στοιχείων προγενέστερης παραγωγής
|
Μία γωνία κάμπωσης 90°
|
Διπλά 90.°γωνιακές κάμψεις στο ίδιο επίπεδο
|
Διπλά 90.°γωνιακές κάμψεις στο διαφορετικό επίπεδο
|
Συγκεντρωτικός σωλήνας μείωσης
|
Ανοίξτε ολόκληρη την βαλβίδα
|
Ανοιχτή μισή βαλβίδα
|
Διάρκεια της πλευράς προς τα κάτω
|
|
Ε/ΔΝ
|
20 |
25 |
40 |
15 |
20 |
50 |
5 |
Εάν τα συστατικά της αντίστασης ροής από την ανωτέρω πλευρά είναι μεταβλητά, το μήκος του αγωγού ανωτέρω δεν είναι γενικά μικρότερο από 20D και το μήκος του αγωγού κατωτέρω δεν είναι μικρότερο από 5D.Εάν ο χώρος εγκατάστασης δεν πληροί τις απαιτήσεις αυτές, ο διορθωτής ροής μπορεί να τοποθετηθεί μεταξύ του στοιχείου αντίστασης ροής και του αισθητήρα.
Επιλογή μοντέλου
Πληροφορίες εταιρείας
Το Xi'an Kacise έχει πιστοποιηθεί σύμφωνα με τα πρότυπα ISO 9001-2008, GJB 9001B-2009, CE, εγγενής ασφάλειας και απομονωμένης ασφάλειας.που εξασφαλίζουν τα προϊόντα μας συμμορφώνονται με τα διεθνή πρότυπα.
Ειδικευόμαστε στην κατασκευή οργάνων μέτρησης πίεσης, επιπέδου και ροής και συναφών προϊόντων για 10 χρόνια.Μέσα από τις προσπάθειες ολόκληρου του προσωπικού μας, έχουμε γίνει ένας επαγγελματίας κατασκευαστής οργάνων μέτρησης και προμηθευτής λύσεων.Παρέχουμε υψηλής ποιότητας μετρητή ροής αερίου CO2, ελπίζουμε να συνεργαστούμε στο εγγύς μέλλον παρέχοντας σας κατάλληλα προϊόντα, καλές υπηρεσίες και λογικές τιμές.
Υπηρεσίες μας
- Η ερώτησή σας θα απαντηθεί σε 24 ώρες.
- Καλό εκπαιδευμένο και έμπειρο προσωπικό για να απαντήσει σε όλες τις ερωτήσεις σας με άπταιστη αγγλική.
- OEM & ODM, μπορούμε να σας βοηθήσουμε να σχεδιάσετε και το αίτημά σας θα τεθεί σε προϊόν.
- Η διανομή προσφέρεται για το μοναδικό σας σχέδιο και μερικά από τα τρέχοντα μοντέλα μας.
- Προστασία της περιοχής πωλήσεων σας, ιδέες σχεδιασμού και όλες τις προσωπικές σας πληροφορίες.
- Οι εκπτώσεις προσφέρονται με βάση τις ποσότητες παραγγελίας.
Γενικές ερωτήσεις
1Ε: Ποιες πληροφορίες πρέπει να παρέχονται για την επιλογή του κατάλληλουΜετρητής ροής βιοαερίου Μετρητής ροής αερίου υδρογόνου Μοντέλο;
Α: Πεδίο εφαρμογής, Ονομαστική πίεση,Μέση και μεσαία θερμοκρασία,Ηλεκτρική τροφοδοσία,Αποδόσεις,Πεδίο ροής,Ακριβότητα,Σύνδεσηκαι άλλες παραμέτρους.
2Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε ένας εγκεκριμένος κατασκευαστής ISO που ειδικεύεται σε όργανα μέτρησης επιπέδου και ροής.
Η υπηρεσία OEM & ODM είναι διαθέσιμη. Καλώς ήρθατε να μας επισκεφθείτε στην Κίνα.
3Ε: Ποιο είναι το MOQ σας;
Α: Για να ξεκινήσουμε τη συνεργασία μας, η παραγγελία δείγματος είναι αποδεκτή.
4Ε: Ποια είναι η ημερομηνία παράδοσης;
Η ημερομηνία παράδοσης είναι περίπου 3-15 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής.
5Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: Υποστηρίζουμε T/T, PayPal και Εμπορική Διασφάλιση.
Για παραγγελία μαζικής παραγωγής, είναι 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
6. Ε: Ποια είναι η μέθοδος πληρωμής Εγγυήσεων Εμπορίου:
Α: Είναι μια δωρεάν υπηρεσία που μπορεί να προστατεύσει τις παραγγελίες σας από την πληρωμή μέχρι την παράδοση.
Και τώρα έχουμε USD104,000.00 χρημάτων προφυλάκισης για να εξασφαλίσω τις εντολές σας.
7Ε: Έχετε εγγύηση;
Α: Ναι, έχουμε εγγύηση 12 μηνών.
