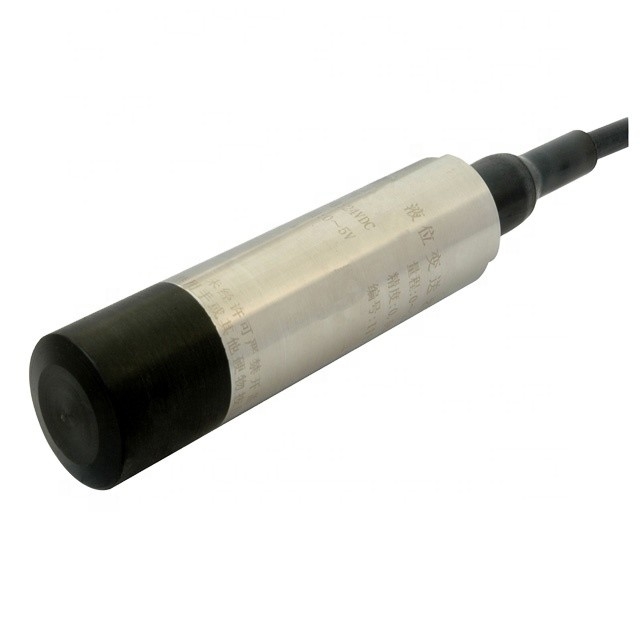

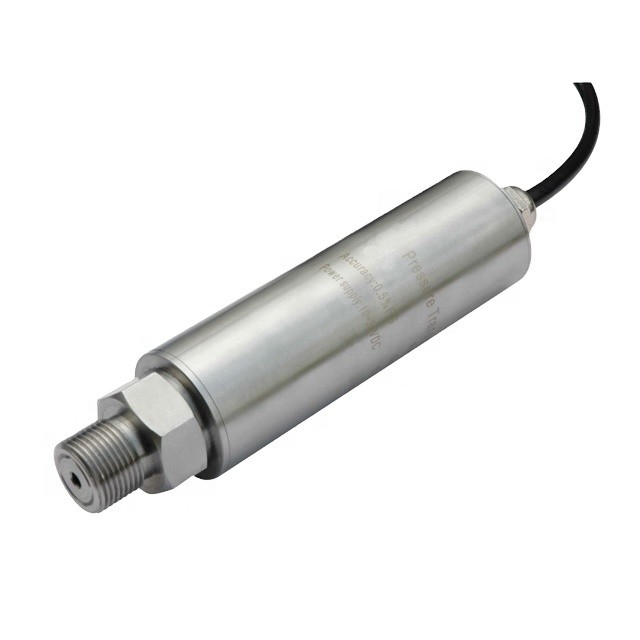

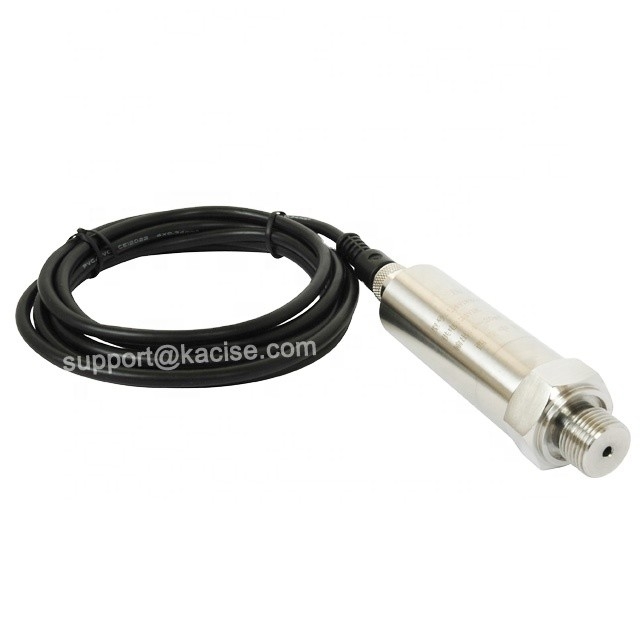

Αυτο-αναπτυγμένος μικροπυεζοανταγωγός πίεσης MEMS

Προδιαγραφές

GXPS140

Μέσο μέτρησης

Μη διαβρωτικά υγρά με πυρίτιο, ανοξείδωτο χάλυβα, γυαλί, μονωτικές κόλλες ή αέρια

Περιοχές

0~1kpa......60mpa

Ακριβότητα

±0,1%FS

±0,2% FS,

± 0,5% FS (Τυπικό)

Υπερφόρτωση πίεσης

≥ 150% FS

Αντίσταση εισόδου / εξόδου

1kΩ~6kΩ

Σταθερότητα

00,2% FS/έτος (Τυπικό)

Πλήρης κλίμακα εξόδου

80mvdc±10mvdc

Έκδοση μηδενικού σημείου

≤ ± 2mvdc

Ηλεκτρική τροφοδοσία

1.5madc,5madc ή 9VDC

Ηλεκτρονική σύνδεση

Δομή κλειδαριού και άλλα

Συντελεστής θερμοκρασίας

±0,03%FS/°C (Τυπικό)

Αντισταθμισμένο εύρος θερμοκρασίας

0~60°C

-25~50°C

25~125°C

25~175°C

Περιοχή θερμοκρασίας λειτουργίας

-40°C~200°C

Σύνδεση διαδικασίας

Πυροσβεστήρες

Υλικό στέγασης

1Cr18Ni9Ti

Σύνδεση

Χρώμα καλωδίου

Δύναμη+

Κόκκινο

Δύναμη ̇1

Κίτρινο

Δύναμη ̇2

Λευκό

Σημάδι +

Μπλε

Σημάδι

Πράσινο

GSPS140

Μετατροπέας μικρής πίεσης

Πεδίο

[X~X] KPa/Mpa

Δείκτης

Τύπος πίεσης

G

Διάμετρος

Α

Απόλυτο

Δείκτης

Ακριβότητα

Α

±0,1%FS

Β

±0,2% FS

Γ

±0,5% FS

Δείκτης

Αντισταθμισμένο εύρος θερμοκρασίας

Τ1

(0°C~70°C) Κανονική θερμοκρασία.

Τ2

(25°C~150°C) Μέτρια

Τ3

(25°C~175°C) Υψηλή

Δείκτης

Σύνδεση διαδικασίας

P6

Σφουγγάρι αερίου

ΠΓ

Προσαρμοσμένο

Δείκτης

Ηλεκτρονική σύνδεση

C4

Δομή κλειδαριού

CZ

Προσαρμοσμένο

GXPS140

[0~2]MPa

G

Β

Τ1

ΠΓ

C4

Τυπικό
