Τόπος καταγωγής: | Κίνα |
Μάρκα: | Kacise |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | KLD803 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
Χρόνος παράδοσης: | 3-8 ημέρες εργασίας |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 1000PCS το μήνα |
Μέσο: | ισχυρό διαβρωτικό υγρό, ατμός, αφρός | Μέτρηση της σειράς: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Σύνδεση διαδικασίας: | φλάντζα ≥ DN50 | Θερμοκρασία διαδικασίας: | -40~130℃ |
Πίεση διαδικασίας: | -0.1~2.5MPa | Μέγεθος κεραιών: | κεραία φακών 34mm |
Υλικό κεραιών: | PTFE | Ακρίβεια: | ±2mm για κατωτέρω 35m (5mm για τη σειρά 35m100m) |
Κατηγορία προστασίας: | IP67 | Κεντρική συχνότητα: | 80GHz |
Γωνία έναρξης: | 3° | Παροχή ηλεκτρικού ρεύματος: | DC24V/AC220V |
Περίβλημα: | Αλουμίνιο/Ανοξείδωτο ατσάλι | Παραγωγή σημάτων: | 4… 20mA/HART protocol/RS485 |
Υψηλό φως: | Ισόπεδος μετρητής ραντάρ PTFE αντιδιαβρωτικός,Μικρή συσκευή αποστολής σημάτων επιπέδων ραντάρ τυφλών σημείων,IP67 ισόπεδος μετρητής ραντάρ |

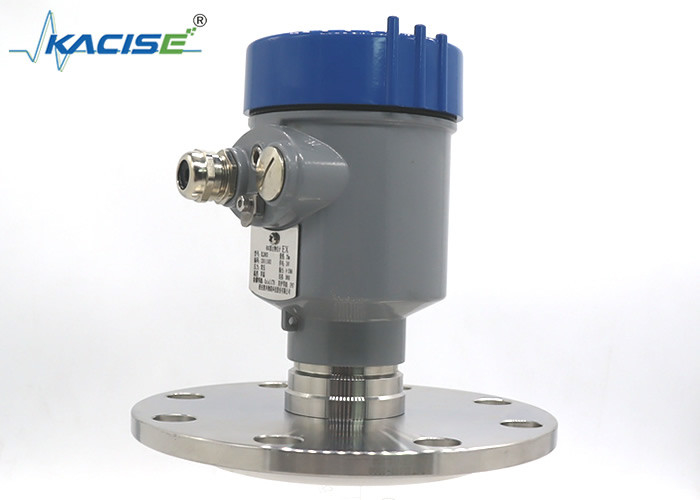

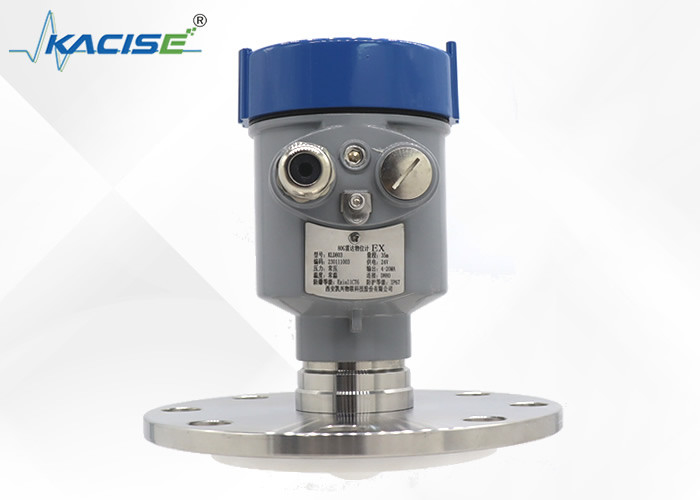

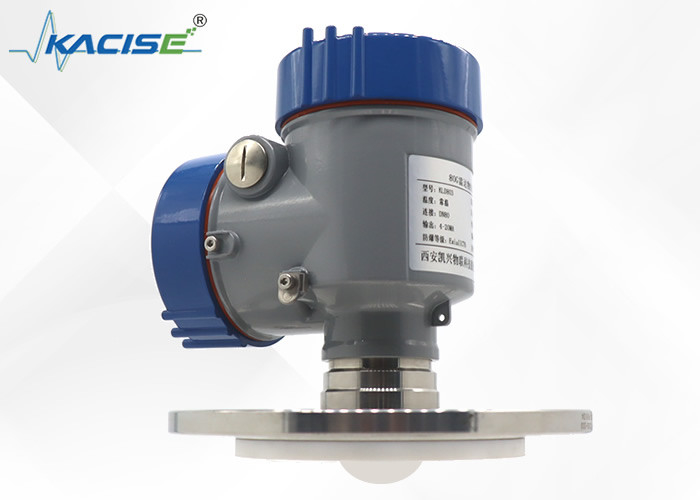

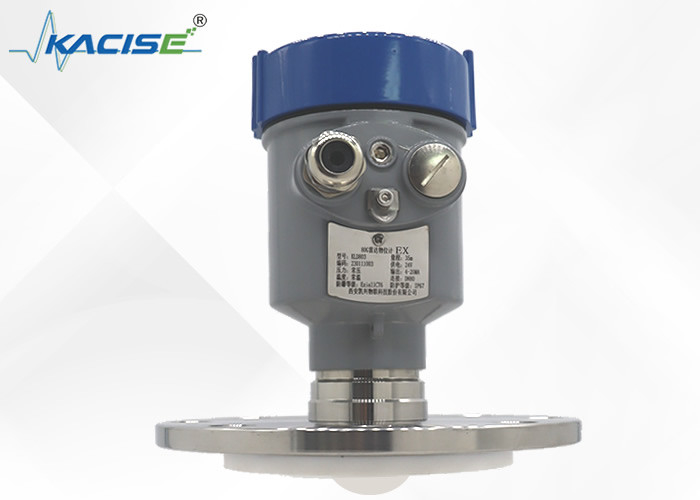

Ισόπεδος μετρητής ραντάρ KLD803 PTFE αντιδιαβρωτικός με το μικρό τυφλό σημείο
Εισαγωγή
Ο ισόπεδος μετρητής ραντάρ σειράς KLD800 είναι μια όργανο μέτρησης επιπέδων ραντάρ 80G FM CW με μια μεγαλύτερη απόσταση μέτρησης. Η κεραία βελτιστοποιείται περαιτέρω, και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει την ανάλυση και την επεξεργασία σημάτων σε ένα υψηλότερο ποσοστό, έτσι ώστε το όργανο μπορεί να χρησιμοποιηθεί για μέτρηση των περιβαλλοντικών στερεών όπως υψηλής θερμοκρασίας και η υψηλή πίεση.
Χαρακτηριστικό γνώρισμα
1. Συνεχής και ακριβής μέτρηση
Λόγω των χαρακτηριστικών μέτρησης του ισόπεδου μετρητή ραντάρ, δεν θα επηρεαστεί από το περιβάλλον, και έχει ένα ευρύ φάσμα των εφαρμογών. Είναι μέτρηση μη-επαφών, δεν έρχεται σε επαφή με την επιφάνεια του μέσου, και μπορεί ακριβώς και γρήγορα να μετρήσει τα διαφορετικά μέσα. Ο έλεγχος επηρεάζεται μετά βίας από τη θερμοκρασία, την πίεση, το αέριο, κ.λπ.
2. Έχει τη λειτουργία της καταστολής της ηχούς παρέμβασης
Οι ηχώ παρέμβασης που προκαλούνται από τις ενώσεις και ο θόρυβος της σίτισης ή της απαλλαγής μέσα στη σειρά ακτίνων του ισόπεδου μετρητή ραντάρ μπορούν να κατασταλθούν αυτόματα από τον εσωτερικό έλεγχο συγκεχυμένης λογικής.
3. Ακριβής και ασφαλής ενέργεια - αποταμίευση
Ο ισόπεδος μετρητής ραντάρ μπορεί να μετρήσει υπό κενό και πίεση, και είναι ακριβές και ασφαλές. Μπορέστε να είστε χωρίς οποιουσδήποτε περιορισμούς, εφαρμόσιμους στις διάφορες περιπτώσεις. Οι χημικές και μηχανικές ιδιότητες των υλικών που χρησιμοποιούνται στον ισόπεδο μετρητή ραντάρ είναι αρκετά σταθερές, και τα υλικά μπορούν να ανακυκλωθούν, το οποίο είναι εξαιρετικά φιλικό προς το περιβάλλον.
4. Κανένα συντήρηση και ισχυρό χειρουργήσιμο
Σχεδόν ανενόχλητη, καμία απευθείας επαφή με το μετρώντας μέσο, αυτό δεν μπορεί να χρησιμοποιηθεί σχεδόν σε όλα τα είδη περιπτώσεων, όπως η κενή μέτρηση, η υγρή μέτρηση επιπέδων ή η υλική μέτρηση επιπέδων, κ.λπ. Λόγω της χρήσης των προηγμένων υλικών, είναι ανθεκτικό στην εξαιρετικά σύνθετες χημική ουσία και τις φυσικές καταστάσεις, και μπορεί να παρέχει τα ακριβή, λειτουργικά, μακροπρόθεσμα σταθερά αναλογικά ή ψηφιακά σήματα επιπέδων.
5. Εύκολη συντήρηση και απλή λειτουργία
Ο ισόπεδος μετρητής ραντάρ έχει τις λειτουργίες συναγερμών και αυτοδιάγνωσης ελαττωμάτων. Αναλύστε το ελάττωμα σύμφωνα με τον κώδικα λάθους που προτρέπεται από την ενότητα επίδειξης λειτουργίας, καθορίστε το ελάττωμα εγκαίρως και το αποβάλτε, καθιστώντας τη συντήρηση και τη βαθμολόγηση καταλληλότερες και ακριβείς, και εξασφαλίζοντας την κανονική λειτουργία του οργάνου.
6. Το ευρύ φάσμα των εφαρμογών, μπορεί να μετρήσει σχεδόν όλα τα μέσα
Από τη μορφή του σώματος δεξαμενών, ο ισόπεδος μετρητής ραντάρ μπορεί να μετρήσει το υγρό επίπεδο σφαιρικών δεξαμενών, οριζόντιων δεξαμενών, κυλινδρικών δεξαμενών, κυλινδρικών δεξαμενών κώνων, κ.λπ. από τη λειτουργία δεξαμενών, μπορεί να μετρήσει το υγρό επίπεδο δεξαμενών αποθήκευσης και δεξαμενών απομονωτών. , σωλήνες μικροκυμάτων, και σωλήνες παράκαμψης για να μετρήσει το υγρό επίπεδο από το μετρημένο μέσο, μπορεί να μετρήσει το υγρό, τα μόρια, τον πηλό, κ.λπ.
Μέσο | ισχυρό διαβρωτικό υγρό, ατμός, αφρός |
Μέτρηση της σειράς | 0.1m~10/20/30/60/100m |
Σύνδεση διαδικασίας | φλάντζα ≥ DN50 |
Θερμοκρασία διαδικασίας | -40~130℃ |
Πίεση διαδικασίας | -0.1~2.5MPa |
Μέγεθος κεραιών | κεραία φακών 34mm |
Υλικό κεραιών | PTFE |
Ακρίβεια | ±2mm (σειρά κάτω από 35m) ±5mm (σειρά μεταξύ 35m και 100m) |
Κατηγορία προστασίας | IP67 |
Κεντρική συχνότητα | 80GHz |
Γωνία έναρξης | 3° |
Παροχή ηλεκτρικού ρεύματος | το two-wire /DC24V |
το τετρασύρματο /DC12 ~24V | |
το τετρασύρματο /AC220V | |
Περίβλημα | αργίλιο/ανοξείδωτο |
Παραγωγή σημάτων | two-wire: πρωτόκολλο 4… 20mA/HART |
τετρασύρματος: 4… 20mA/RS485 Modbus |
Διάσταση προϊόντων
Μονάδα στο χιλ.:
Μέθοδος εγκατάστασης
Εγκατάσταση φλαντζών
Κατά τη χρησιμοποίηση της εγκατάστασης φλαντζών, της ελάχιστης απόστασης μεταξύ του οργάνου και της δεξαμενής
ο τοίχος πρέπει να είναι 200mm.
①αεροπλάνο στοιχείων
②κέντρο σκαφών ή άξονας της συμμετρίας
Ανύψωση της εγκατάστασης
Το κύμα ραντάρ είναι μια ειδική μορφή ηλεκτρομαγνητικού κύματος. Ο ισόπεδος μετρητής ραντάρ χρησιμοποιεί την ειδική απόδοση του ηλεκτρομαγνητικού κύματος για να ανιχνεύσει το υλικό επίπεδο. Τα ηλεκτρομαγνητικά κύματα μπορούν να διαπεράσουν τις πηγές παρέμβασης όπως ο διαστημικοί ατμός και η σκόνη, και απεικονίζονται εύκολα κατά την αντιμετώπιση των εμποδίων. Όσο καλύτερη η αγωγιμότητα του μετρημένου μέσου ή τόσο μεγαλύτερης η διηλεκτρική σταθερά, τόσο καλύτερη η επίδραση αντανάκλασης του σήματος ηχούς.
Όσο υψηλότερη η συχνότητα του κύματος ραντάρ, τόσο μικρότερη η γωνία έναρξης, τόσο μεγαλύτερη η ενέργεια (δύναμη μαγνητικής ροής ή τομέων) ανά περιοχή μονάδων, τόσο μικρότερη η μείωση του κύματος, και τόσο καλύτερη η επίδραση μέτρησης του ισόπεδου μετρητή ραντάρ.
Προβλήματα που πρέπει να δοθούν την προσοχή στην εγκατάσταση
(1) κατά μέτρηση των υγρών υλικών, τον άξονας του αισθητήρα είναι κάθετος στην επιφάνεια του μέσου κατά μέτρηση των στερεών υλικών, την αισθητήρα πρέπει να κλίνουν σε μια ορισμένη γωνία επειδή το στερεό μέσο έχει μια γωνία σωρών.
(2) αποφύγετε το λιμένα τροφών για να αποφύγετε τις ψεύτικες αντανακλάσεις.
(3) ο αισθητήρας δεν πρέπει να εγκατασταθεί στο κέντρο της σχηματισμένης αψίδα δεξαμενής (ειδάλλως οι ψεύτικες ηχώ που παραλαμβάνονται από τον αισθητήρα θα ενισχυθούν), ούτε μπορεί να εγκατασταθεί πολύ κοντά στον τοίχο δεξαμενών, και η θέση εγκαταστάσεων πρέπει να είναι 1/2 της ακτίνας της δεξαμενής.
(4) αποφύγετε σε ισχύ με τα ισχυρά ρεύμες Faucault. Παραδείγματος χάριν: λόγω του ανακατώματος ή της ισχυρής χημικής αντίδρασης, κ.λπ., συστήνεται να χρησιμοποιηθεί ο κυματοδηγός ή να παρακαμφθεί ο σωλήνας για τη μέτρηση.
(5) εάν ο αισθητήρας εγκαθίσταται στο σωλήνα, η κεραία πρέπει να προεξέχει από το σωλήνα. Η κεραία κέρατων προεξέχει τουλάχιστον 10mm από τον προσαρμοστή. Οι κεραίες ράβδων αναλαμβάνουν τα μήκη μέχρι 100 ή 250mm. Αναλάβετε τη διάμετρο 250mm. Η μέθοδος τη διάμετρο του συνδέοντας σωλήνα μπορεί να υιοθετηθεί για να μειώσει την ηχώ παρέμβασης που παράγεται από το συνδέοντας σωλήνα.
