IP68 Αδιάβροχος υπερηχητικός αισθητήρας Doppler με Modbus RS485 και τροφοδοσία μεγάλης τάσης για μέτρηση ροής

Το προϊόν μετρά τον ρυθμό ροής σύμφωνα με την αρχή του υπερηχητικού φαινομένου Doppler και μπορεί να μετρήσει τη στάθμη και τη θερμοκρασία του νερού μέσω του αισθητήρα πίεσης. Το κέλυφος υιοθετεί πλαστικό PVC, το οποίο μπορεί να αδιαβροχοποιήσει και να σφραγίσει αποτελεσματικά.

• Το πρωτόκολλο επικοινωνίας Modbus και ο δίαυλος RS485 χρησιμοποιούνται για την επικοινωνία με τον φορητό υπολογιστή.
• Η συσκευή υποβρύχιου αισθητήρα είναι εύκολη στην εγκατάσταση. Με μεταλλική βάση σταθερή συσκευή, εύκολη τοποθέτηση.
• Όλος ο εξοπλισμός υιοθετεί ηλεκτρονικό σχεδιασμό, τροφοδοσία ευρείας τάσης, χαμηλή κατανάλωση ενέργειας, χωρίς μηχανικά μέρη. Έχει τα πλεονεκτήματα της ακριβούς μέτρησης και της σταθερότητας, της υψηλής αξιοπιστίας και της ισχυρής κατά των παρεμβολών.
• Μεγάλη γκάμα εφαρμογών. Μπορεί να εφαρμοστεί σε διάφορα υδάτινα περιβάλλοντα από καθαρό νερό έως νερό Κίτρινου Ποταμού.

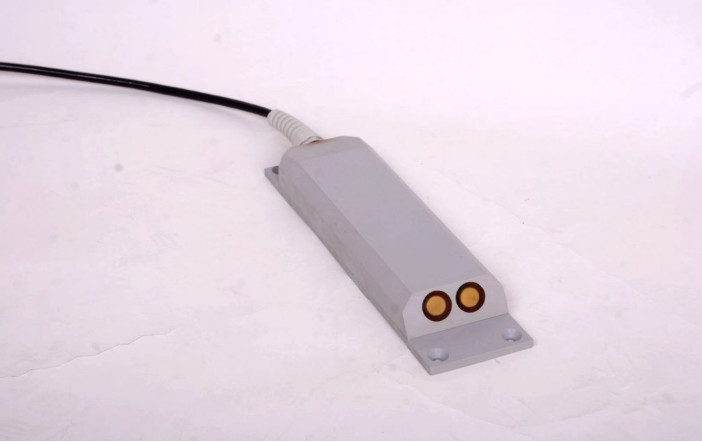

Εικόνα 1 Αισθητήρας Doppler

Αρχή του ροόμετρου Doppler: Όταν η πηγή υπερήχων και ο παρατηρητής κάνουν σχετική κίνηση, η συχνότητα που λαμβάνει ο παρατηρητής θα είναι διαφορετική από τη συχνότητα της πηγής υπερήχων. Επομένως, τα μικρά σωματίδια και οι φυσαλίδες που κινούνται με νερό σε σχέση με τον μορφοτροπέα υπερήχων θα αλλάξουν επίσης τη συχνότητα λήψης του μορφοτροπέα και θα αυξηθούν με την αύξηση της ταχύτητας κίνησης του αιωρήματος στο νερό. Έτσι, μετράται η μετατόπιση συχνότητας Doppler και μετράται η ταχύτητα ροής του νερού στο σημείο του μετρητή ρεύματος Doppler. Αυτό πολλαπλασιάζεται με την περιοχή διατομής του καναλιού για να ληφθούν οι πληροφορίες ροής.

Επειδή η μέτρηση ροής Doppler χρησιμοποιεί την ταχύτητα διάδοσης του ήχου στο νερό και η ταχύτητα διάδοσης του ήχου στο νερό σχετίζεται στενά με τη θερμοκρασία του νερού, η συσκευή διαθέτει ενσωματωμένο αισθητήρα θερμοκρασίας για μέτρηση θερμοκρασίας και στη συνέχεια διορθώνει την ταχύτητα του ήχου.

Η μέτρηση βάθους στάθμης χρησιμοποιεί έναν αισθητήρα πίεσης για τη μέτρηση της απόστασης μεταξύ της θέσης του αισθητήρα ταχύτητας ροής και της στάθμης του υγρού.

• Τύποι μέτρησης: σημειακή ταχύτητα, στάθμη υγρού, θερμοκρασία, ταχύτητα ροής
• Κατηγορία προστασίας: IP68
• Μέθοδος μέτρησης: διαδικτυακά
• Αρχή μέτρησης: μέθοδος ακουστικού Doppler, μέθοδος περιοχής ταχύτητας
• Τροφοδοσία: μπαταρία, ηλιακή ενέργεια, ρεύμα
• Σήμα εξόδου: Modbus RS485
• Περιεχόμενο σήματος εξόδου: σημειακή ταχύτητα, στιγμιαία ροή, αθροιστική ροή, στάθμη νερού, θερμοκρασία
• Σήμα εξόδου (εξωτερικό τροφοδοτικό): 4~20mA
• Περιεχόμενο σήματος εξόδου 4~20mA: στιγμιαία ροή
• Απαιτήσεις υγρού pH: pH 6~8
• Απαίτηση πίεσης υγρού: 1 τυπική ατμόσφαιρα σε φυσικό περιβάλλον
• Κατανάλωση ισχύος συνεχούς λειτουργίας: 12V*65mA=12V*0,065A≈0,8W
