Μετρητής ροής σε απευθείας σύνδεση με βάση τον αισθητήρα Doppler

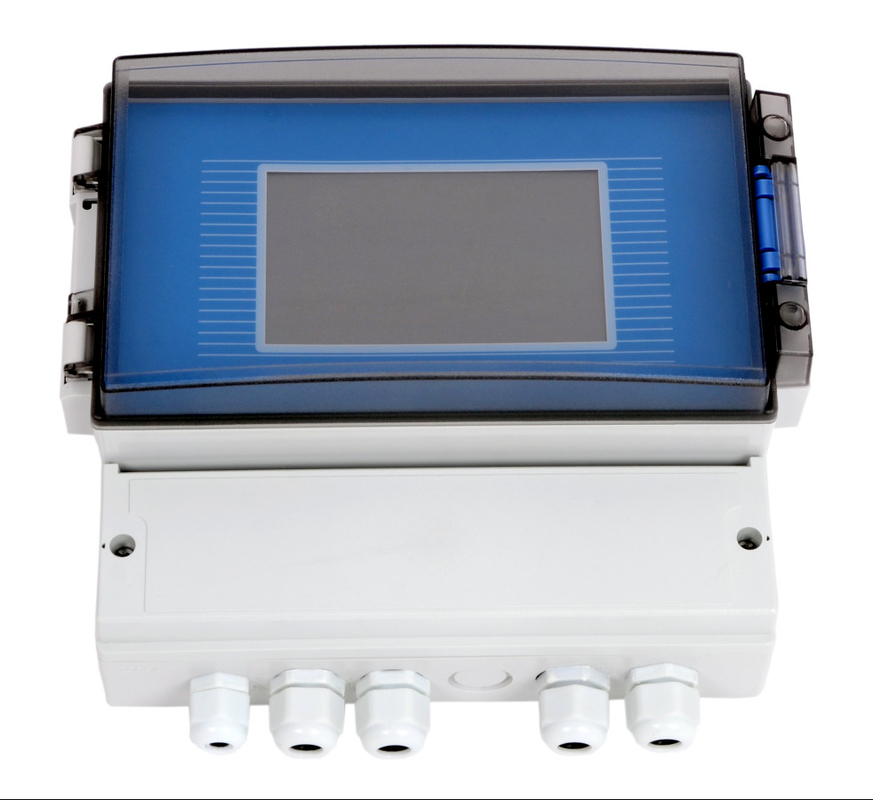

Το ηλεκτρονικό σύστημα απεικόνισης μπορεί να συνδεθεί με ένα ή περισσότερα μετρητές ροής Doppler, μπορεί να συνδεθεί με αισθητήρες ποιότητας νερού, χρησιμοποιείται για την εμφάνιση μετρούμενων τιμών, την καταγραφή ιστορικών δεδομένων, τη σχεδίαση εικόνων,καθορισμένες παραμέτρους, ρεύμα επικοινωνίας εξόδου, εξωτερική επικοινωνία RS485 και έλεγχος εξόδου ρελέ.

Χαρακτηριστικό

(1)Επίγραφη προβολή της ροής, της ταχύτητας και του επιπέδου του νερού

(2)Οι παράμετροι ποιότητας του νερού μπορούν να προσαρμοστούν

(3)Υποστήριξη τροφοδοσίας ηλεκτρικής ενέργειας εναλλασσόμενης και συνεχούς ροής

(4) Υποστηρίζει ρεύμα 4-20mA

(5)Διασύνδεση αισθητήρων πολλαπλών καναλιών

(6)Κανονική θήκη, τοποθετημένη στον τοίχο ή τοποθετημένη σε σιδηρόδρομο DIN35

1.Περιγραφή των προϊόντων

Το προϊόν μετρά το ρυθμό ροής σύμφωνα με την αρχή του υπερηχητικού αποτελέσματος Doppler και μπορεί να μετρήσει το επίπεδο του νερού και τη θερμοκρασία μέσω του αισθητήρα πίεσης.που μπορεί να είναι αποτελεσματικά αδιάβροχο και σφραγισμένο.

◆ Το πρωτόκολλο επικοινωνίας Modbus και το λεωφορείο RS485 χρησιμοποιούνται για την επικοινωνία με τον φορητό υπολογιστή.

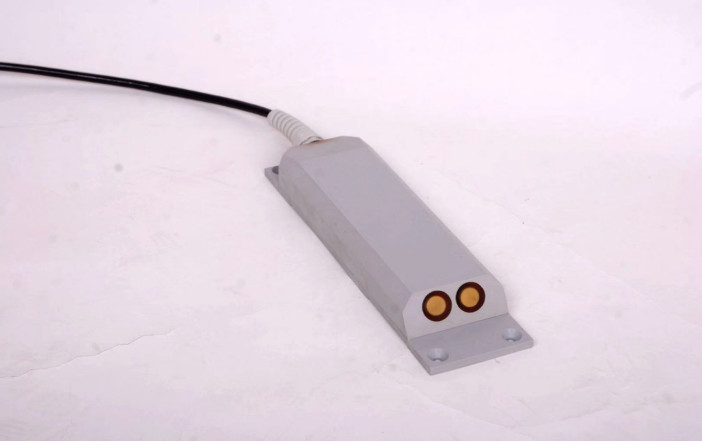

◆ Η υποβρύχια συσκευή αισθητήρα είναι εύκολη στην εγκατάσταση.

◆ Όλος ο εξοπλισμός υιοθετεί ηλεκτρονικό σχεδιασμό, τροφοδοσία μεγάλης τάσης, χαμηλή κατανάλωση ενέργειας, χωρίς μηχανικά μέρη.υψηλή αξιοπιστία και ισχυρή αντιανταραχή.

◆ Ένα ευρύ φάσμα εφαρμογών.

2.Παρχή του προϊόντος

Αρχή του μετρητή ροής Ντόπλερ: Όταν η υπερηχητική πηγή και ο παρατηρητής κάνουν σχετική κίνηση, η συχνότητα που λαμβάνεται από τον παρατηρητή θα είναι διαφορετική από τη συχνότητα της υπερηχητικής πηγής.Συνεπώς, τα μικρά σωματίδια και οι φυσαλίδες που κινούνται με το νερό σε σχέση με τον υπερηχητικό μετασχηματιστή θα αλλάξουν επίσης τη συχνότητα λήψης του μετασχηματιστή,και να αυξηθεί με την αύξηση της ταχύτητας κίνησης της αναστολής στο νερόΈτσι, μετράται η μετατόπιση συχνότητας Doppler και η ταχύτητα ροής του νερού στο σημείο του μετρητή ρεύματος Doppler.Αυτό πολλαπλασιάζεται με την περιοχή της διατομής του καναλιού για να ληφθούν οι πληροφορίες ροής.

Επειδή η μέτρηση ροής Doppler χρησιμοποιεί την ταχύτητα της διάδοσης του ήχου στο νερό, και η ταχύτητα της διάδοσης του ήχου στο νερό σχετίζεται στενά με τη θερμοκρασία του νερού,η συσκευή διαθέτει ενσωματωμένο αισθητήρα θερμοκρασίας για τη μέτρηση της θερμοκρασίας, και στη συνέχεια να διορθώσετε την ταχύτητα του ήχου.

Η μέτρηση βάθους επιπέδου χρησιμοποιεί αισθητήρα πίεσης για τη μέτρηση της απόστασης μεταξύ της θέσης του αισθητήρα ταχύτητας ροής και του επιπέδου του υγρού.

3.Παραμέτρο προϊόντος

3.1 Χαρακτηριστικά των προϊόντων

◆ Τύποι μετρήσεων: ταχύτητα σημείου, επίπεδο υγρού, θερμοκρασία, ρυθμός ροής

◆ Τάξη προστασίας: IP68

◆ Μέθοδος μέτρησης: online

◆ Αρχή μέτρησης: ηχητική μέθοδος Ντόπλερ, μέθοδος περιοχής ταχύτητας

◆ Ηλεκτρική ενέργεια: μπαταρία, ηλιακή ενέργεια, ηλεκτρική ενέργεια

◆ Σήμα εξόδου: Modbus RS485

◆ Περιεχόμενο σήματος εξόδου: ταχύτητα σημείου, στιγμιαία ροή, σωρευτική ροή, επίπεδο νερού, θερμοκρασία

◆ Σήμα εξόδου (εξωτερική τροφοδοσία): 4~20mA

◆ 4~20mA Περιεχόμενο σήματος εξόδου: στιγμιαία ροή

◆ Απαιτήσεις pH υγρού: pH 6~8

◆ Απαιτούμενη πίεση υγρού: 1 τυποποιημένη ατμόσφαιρα σε φυσικό περιβάλλον

◆ Συνεχή κατανάλωση ισχύος λειτουργίας:12V*65mA=12V*0.065A≈0.8W

3.2 Δείκτης μέτρησης

3.3 Προδιαγραφές

4.Απερίπτωση εφαρμογής
