| Τόπος καταγωγής: | Κίνα (ηπειρωτική χώρα) |
| Μάρκα: | Kacise |
| Πιστοποίηση: | certificate of explosion-proof, CE |
| Αριθμό μοντέλου: | KSULR-100 |
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Συσκευασία λεπτομέρειες: | κάθε μονάδα έχει μεμονωμένο κουτί και όλα τα κουτιά είναι συσκευασμένα σε τυποποιημένες συσκευασίες |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 1000 κομμάτια την εβδομάδα |
| Ποσοστό μεταφοράς δεδομένων: | 300bps ∙ 5,4Kbps | συχνότητα λειτουργίας: | CN470~510MHz EU863~870MHz US902~928MHz AS923~925MHz AU915~928MHz CT850MHz |
|---|---|---|---|
| Μέγιστη ισχύς μετάδοσης: | 19dBm | Μέγιστος προϋπολογισμός συνδέσεων: | 167 dB |
| Μέγιστη ευαισθησία λήψης: | -140dBm ((SF=12) | Αντίνα Λόρα: | Εξωτερική πανδιάστατη κεραία |
| Διασύνδεση επικοινωνίας: | Διορθωτικές και τεχνικές προτάσεις | Θερμοκρασία λειτουργίας: | -40°C+85°C |
| Υγρασία λειτουργίας: | 10% έως 95% RH (μη συμπυκνωτική) | Τρόπος τροφοδοσίας: | Συνεχή τάση 5~24V και ενσωματωμένη μπαταρία (προαιρετική). |
| Δυνατότητα μπαταρίας: | 3.6 V/19000mAH | Ρεύμα ύπνου: | ≤ 6uA |
| ρεύμα μετάδοσης: | ≤125mA | Παίρνω ρεύμα: | ≤ 16mA |
| Υψηλό φως: | Πίνακα λήψης δεδομένων 125mA,Πίνακα λήψης δεδομένων πολυλειτουργικού αισθητήρα |
||

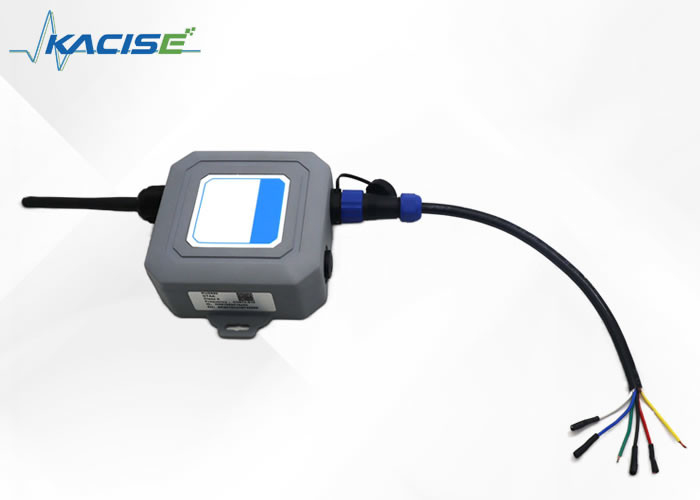

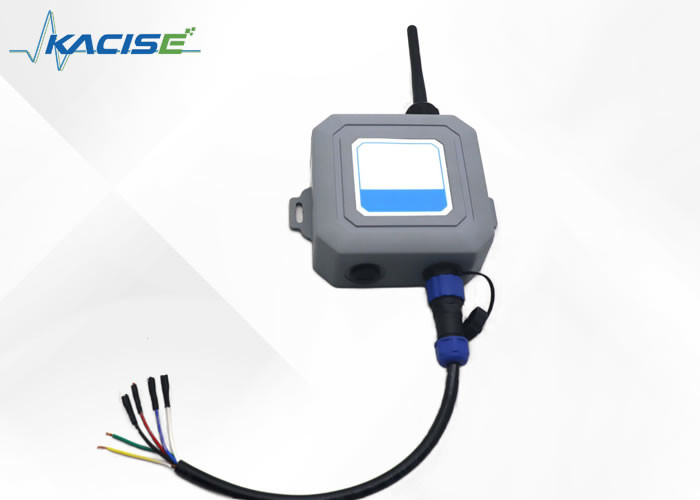

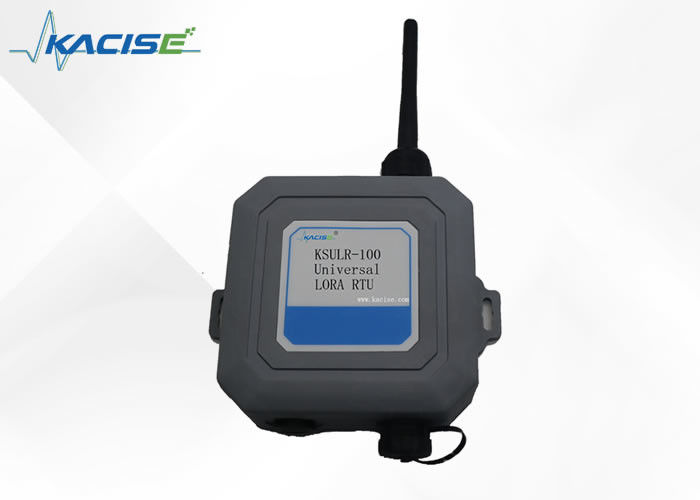

Το KSULR-100 universal LORA RTU είναι ένα πολυλειτουργικό κουτί απόκτησης δεδομένων αισθητήρων που ξεκίνησε από την εταιρεία μας για έξυπνη βιομηχανία, έξυπνη γεωργία και έξυπνη κοινότητα.Υιοθετεί το πρότυπο πρωτόκολλο LoRaWAN, έχει SPI, UART, ADC, GPIO, I2C και άλλες διεπαφές επικοινωνίας και πολλαπλές διεπαφές εισόδου, και η διαμόρφωση είναι ευέλικτη.Η καλύτερη επιλογή για την επίλυση του κατακερματισμού της εφαρμογής LoRa iot είναι να συνδέσετε διαφορετικούς αισθητήρες εύκολα και γρήγορα, συντομεύουν τον κύκλο δέσμευσης αισθητήρων και το κόστος έρευνας και ανάπτυξης και συνειδητοποιούν γρήγορα τη δικτύωση και την κλίμακα των αισθητήρων.Η ενσωματωμένη ασύρματη μονάδα χρησιμοποιεί το δίκτυο για να παρέχει στους χρήστες ασύρματη μετάδοση δεδομένων μεγάλων αποστάσεων και χαμηλής ισχύος, και αποστέλλει όλα τα δεδομένα κατάστασης των αισθητήρων στον διακομιστή διαχείρισης υποβάθρου του cloud σε πραγματικό χρόνο για να πραγματοποιήσει στατιστική ανάλυση δεδομένων της έξυπνης πλατφόρμας cloud.
Η σειρά KSULR-100 universal LORA RTU χρησιμοποιείται για τη συλλογή των τιμών διαφόρων αισθητήρων στο σημείο εγκατάστασης,και ανεβάστε τα δεδομένα σε πραγματικό χρόνο στην κεντρική πλατφόρμα διαχείρισης μέσω της ενσωματωμένης ασύρματης μονάδας μετάδοσης, η οποία είναι βολική για τους χρήστες για την έξυπνη κεντρική διαχείριση, απλή εγκατάσταση και βολική συντήρηση.η οροφή του στύλουΕίναι κατάλληλο για την παρακολούθηση αισθητήρων σε εργοστάσια αποβάθρας, αποθήκες, γεωργικά θερμοκήπια, δωμάτια υπολογιστών, υδρολογία και άλλα σενάρια (π.χ.Αισθητήρας πίεσης νερού, αισθητήρα επιπέδου υγρού, αισθητήρα ροής υγρού, αισθητήρα βύθισης στο νερό, αισθητήρα θερμοκρασίας, αισθητήρα υγρασίας, αισθητήρα φωτός, PM2.5, αισθητήρα γωνίας, αισθητήρα ταχύτητας ανέμου κλπ.), επιτυγχάνεται ενοποιημένη πρόσβαση, ενοποιημένη συλλογή δεδομένων και ευέλικτη ικανότητα επέκτασης.
| Πρόγραμμα | Δείκτες επιδόσεων | |
| Ασύρματη απόδοση | Ποσοστό μεταφοράς δεδομένων | 300bps ∙ 5,4Kbps |
| Συχνότητα λειτουργίας | CN470~510MHz | |
| EU863~870MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| Μέγιστη ισχύ μεταφοράς | 19 dBm | |
| Μέγιστος προϋπολογισμός σύνδεσης | 167 dB | |
| Μέγιστη ευαισθησία λήψης | -140dBm ((SF=12) | |
| Αντενή LoRa | Εξωτερική πανδιάστατη κεραία | |
| Διασύνδεση επικοινωνίας | ΔΕΣ, SPI, I2C, GPIO, ADC, RS485 | |
| Περιβάλλον εργασίας | Θερμοκρασία λειτουργίας | -40°C+85°C |
| Υγρασία λειτουργίας | 10% έως 95% RH (μη συμπυκνωτική) | |
| Ηλεκτρική τροφοδοσία | Τρόπος τροφοδοσίας | Συνεχή τάση 5~24V και ενσωματωμένη μπαταρία (προαιρετική). |
| Δυνατότητα μπαταρίας | 3.6 V/19000mAH | |
| Δύναμη | ρεύμα ύπνου | ≤ 6uA |
| ρεύμα μετάδοσης | ≤ 125mA | |
| Παίρνω ρεύμα | ≤ 16mA | |
Οι παραμέτροι μπορούν να ρυθμιστούν κατόπιν αιτήματος σύμφωνα με τις οδηγίες του εργοστασίου και μπορούν να χρησιμοποιηθούν μετά την παραλαβή της επανακατεύθυνσης στο σταθμό βάσης LoRaWAN
6.1KSULR-100 Γενικά ΛΟΡΑ RTU ρύθμιση παραμέτρου
Το KSULR-100 καθολικό LORA RTU συνδέεται με τις ρυθμιζόμενες παραμέτρους μέσω καλωδίου USB-TTL (που αγοράζεται από τον ίδιο).Μετά την αφαίρεση του μαλακού βύσμα στο πίσω μέρος του κουτιού απόκτησης με πιτσιρίκι και την αφαίρεση της βίδες, το κέλυφος ανοίγει και συνδέεται όπως φαίνεται (RXD και TXD διασυνδέονται, δηλαδή το RXD του καλωδίου USB-TTL συνδέεται με το TXD του κουτιού απόκτησης, το TXD συνδέεται με το RXD του κουτιού απόκτησης,και το TXD συνδέεται με το RXD του κουτιού απόκτησηςΤο VCC είναι συντομευμένο στο 3V3 με το καπάκι συντομεύσης και το GND συνδέεται με το GND του κουτιού εξαγοράς)
6.1.1 Ενεργοποίηση της λειτουργίας 485 της μητρικής πλακέτας
open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion
6.1.2 Τροποποίηση του ρυθμού baud της διεπαφής επικοινωνίας αισθητήρα
Κάντε κλικ στο πλαίσιο μετά το UART>AT+UART1CFG, πληκτρολογήστε 9600> και, στη συνέχεια, επιλέξτε 8n1.
6.2Ορίστε τις παραμέτρους αναζήτησης αισθητήρα και χρόνο αναζήτησης
(Ο εργοστάσιο προεπιλέγει να συλλέγει δεδομένα κάθε 30 λεπτά και η αύξηση της συχνότητας ερωτήσεων θα αυξήσει την κατανάλωση ενέργειας).
Κάντε κλικ στο AN201> Κάντε κλικ στο RS485> Κάντε κλικ στο AT+TRANS485MODE= πίσω αναστροφικό τρίγωνο επιλέξτε δημοσκόπηση> κάντε κλικ στο AT+TRANS485MODE= ορίστε τις παραμέτρους,ok> Πληκτρολογήστε το 1800 στο πλαίσιο μετά το AT+SAMPLEDATATIM= > Κάντε κλικ στο AT+SAMPLEDATATIM= Ορίστε τις παραμέτρους, ok> Πληκτρολογήστε 8 στο πλαίσιο μετά το AT+REQDATA= > Πληκτρολογήστε 0103010000030437 στο πλαίσιο μετά το 8> Κάντε κλικ στο AT+REQDATA= ορίστε τις παραμέτρους,ok> AT+RESPONSETIM= είσοδος 10000 στο πλαίσιο μετά το AT+RESPONSETIM= (χρόνος τροφοδοσίας ηλεκτρικής ενέργειας για τον αισθητήρα κατά τη διάρκεια κάθε ερώτησης, πολύ σύντομο μπορεί να οδηγήσει σε αποτυχία να λάβετε τα σωστά δεδομένα)> Κάντε κλικ στο AT+ responsetim = set parameters, ok> κάντε κλικ στο AT+REBOOT εμφανίζεται στο κάτω αριστερό μέρος.Σημαίνει ότι το δίκτυο έχει εισέλθει με επιτυχία., και τα δεδομένα μπορούν να προβάλλονται στο παρασκήνιο.
6.3 Ανακατεύθυνση το LoRaWAN σταθμός βάσης
Προκειμένου τα πακέτα του σταθμού βάσης LoRaWAN να αποστέλλονται στον καθορισμένο διακομιστή LoRa, είναι απαραίτητο να ρυθμιστεί η διεύθυνση του διακομιστή για τον σταθμό βάσης.
Ανοίξτε το πρόγραμμα περιήγησης Chrome, εισάγετε το IP του σταθμού βάσης LoRaWAN (192.168.10.99 για αυτό το παράδειγμα), στη συνέχεια εισάγετε το όνομα χρήστη και τον κωδικό πρόσβασης (όνομα χρήστη = καλεσμένος, κωδικό πρόσβασης = rimelink για αυτό το παράδειγμα), και εισάγετε τη σελίδα διαμόρφωσης ιστού όπως φαίνεται παρακάτω.
Στη συνέχεια κάντε κλικ στο LoRaWAN Server Configuration > Server Address > εισάγετε το IP (lorawan.timeddd.com /b19>) > OK. Όπως φαίνεται στο παρακάτω σχήμα
6.4Εισαγωγή στο παρασκήνιο για να προβάλετε δεδομένα
Εισήλθε στο http://lorawan.timeddd.com/unit/ULogin.aspx,
αριθμός λογαριασμού: 19240527
κωδικός πρόσβασης: admin @ 666666
Μετά την είσοδο, κάντε κλικ στην επιλογή δεδομένων της αντίστοιχης συσκευής αναγνώρισης για να δείτε τα αντίστοιχα δεδομένα, και το εργοστασιακό ρυθμισμένο να στέλνει δεδομένα κάθε 30 λεπτά
Η τοποθεσία αναγνώρισης εμφανίζεται στο σχήμα
Τα δεδομένα που λαμβάνονται είναι τα ακόλουθα (σε εξάδεκαδικά), η μονάδα απόστασης είναι 0,1 mm κάτω από 6 m, η μονάδα εύρους είναι mm πάνω από 6 m και η μονάδα θερμοκρασίας είναι ° C. Το 90ο byte είναι η τιμή επιπέδου υγρού,και το 11ο byte είναι η τιμή θερμοκρασίαςΣτην περίπτωση αυτή, η τιμή επιπέδου υγρού είναι 08E3, η μονάδα είναι mm και η τιμή θερμοκρασίας είναι 001B.ο αισθητήρας μετρά το επίπεδο του υγρού σε 2275 mm και τη θερμοκρασία σε 27 °C.
Τα 485 universal LORA RTU του KSULR-100 είναι όλα εξερχόμενα, τα οποία μπορούν να συνδεθούν με την ετικέτα στον αισθητήρα σύμφωνα με το κουτί απόκτησης.
7.1Εγκατάσταση
7.1.1 Προφυλάξεις
Για να αποφευχθεί η ζημιά του εξοπλισμού που προκαλείται από ακατάλληλη εγκατάσταση και κατασκευή, ακολουθήστε τις ακόλουθες προφυλάξεις:
7.1.2Ετοιμάστε το εργαλείο εγκατάστασης
Για την εγκατάσταση εξοπλισμού δεν παρέχονται εργαλεία εγκατάστασης. Παρακαλούμε προετοιμάστε τα ακόλουθα εργαλεία εγκατάστασης σύμφωνα με το πραγματικό περιβάλλον εγκατάστασης
7.1.3Εγκατάσταση εξοπλισμού σε εσωτερικούς χώρους
Εγκατάσταση τοίχου
Πρώτον, τοποθετήστε το πολυλειτουργικό κουτί επίπεδο στη θέση εγκατάστασης του τοίχου και χρησιμοποιήστε ένα δείκτη για να σημειώσετε την τρύπα εγκατάστασης.το τρυπάνι χτυπήματος (το τρυπάνι είναι 8mm) χρησιμοποιείται για να τρυπήσει τρύπες στη θέση σήμανσης του τοίχουΤο σφυρί χρησιμοποιείται για να χτυπήσει το ελαστικό μανίκι, έτσι ώστε το ελαστικό μανίκι να είναι όλα μέσα στην τρύπα εγκατάστασης.η βίδα με ένα διαχωριστικό χρησιμοποιείται για την στερέωση του πολυλειτουργικού κουτιού στον τοίχο.
Μέθοδος τοποθέτησης στύλου
Πρώτον, χρησιμοποιήστε τις βίδες στερέωσης για να στερεώσετε το πλάτος πίσω στο πίσω μέρος του πολυλειτουργικού κιβωτίου και, δεύτερον, χρησιμοποιήστε τον κύκλο για να περάσετε από την τρύπα του πλάτου πίσω στο πίσω μέρος του πολυλειτουργικού κιβωτίου.Γύρνα τον κύκλο γύρω από τον στύλο ξανά.Τελικά, χρησιμοποιήστε ένα μικρό κατσαβίδι για να κλειδώσετε σφιχτά τον κύκλο και η εγκατάσταση ολοκληρώνεται.
7.1.4Εγκατάσταση εξοπλισμού σε εξωτερικό χώρο
Περιγραφή της μορφής επικοινωνίας δεδομένων
| Φόρτ | Πάνω/κάτω | Χρήσιμο φορτίο | Περιγραφή/Σχόλια | ||
| Τύπος αισθητήρα | Τύπος πλαισίου | μορφή δεδομένων | |||
| 43 | Πάνω | 0x04 | 0x01 | ΑΔΚ |
3 bytes: Το πρώτο byte τάση μπαταρίας, το υψηλότερο bit είναι 0 για κανονική τάση, 1 για χαμηλή τάση, τα χαμηλότερα 7 bits για την τιμή τάσης, η πραγματική τιμή πρέπει να διαιρεθεί με 10, όπως 0x21 για 3.3V,κανονική τάση, 0x9F για 3.1V, χαμηλή τάση· Τα 2-3 bytes των δεδομένων ADC καταλαμβάνουν 2 bytes και η αναφερόμενη τιμή πρέπει να διαιρείται με 1000, όπως 0xce4 για 3,3V |
| 43 | Πάνω | 0x04 | 0x02 | ΙΙΚ |
N+1 bytes: Το πρώτο byte τάση μπαταρίας, το υψηλότερο bit είναι 0 για κανονική τάση, 1 για χαμηλή τάση, τα χαμηλότερα 7 bits για την τιμή τάσης, η πραγματική τιμή πρέπει να διαιρεθεί με 10, όπως 0x21 για 3.3V,κανονική τάση, 0x9F για 3.1V, χαμηλή τάση· 2-N+1 byte IIC δεδομένα N bytes είναι το ίδιο με τον αριθμό των ρυθμισμένων καταχωρήσεων ανάγνωσης |
| 43 | Πάνω | 0x04 | 0x03 | RS485 |
N+1 bytes Το πρώτο byte τάση μπαταρίας, το υψηλότερο bit είναι 0 για κανονική τάση, 1 για χαμηλή τάση, τα χαμηλότερα 7 bits για την τιμή τάσης, η πραγματική τιμή πρέπει να διαιρεθεί με 10, όπως 0x21 για 3.3V,κανονική τάση, 0x9F για 3.1V, χαμηλή τάση· Τα δεδομένα RS485 2-N + 1 byte είναι συμβατά με τα δεδομένα που αποστέλλονται στην συσκευή από τον αισθητήρα |
| 43 | Πάνω | 0x04 | 0x04 | θερμοκρασία |
3 bytes: Το πρώτο byte τάση μπαταρίας, το υψηλότερο bit είναι 0 για κανονική τάση, 1 για χαμηλή τάση, τα χαμηλότερα 7 bits για την τιμή τάσης, η πραγματική τιμή πρέπει να διαιρεθεί με 10, όπως 0x21 για 3.3V,κανονική τάση, 0x9F για 3.1V, χαμηλή τάση· 2-3 bytes δεδομένα θερμοκρασίας Το υψηλότερο bit των δύο bytes, 0: φυσιολογικό, 1: συναγερμός. Ο χαμηλότερος πλήρης αριθμός υπογεγραμμένος με 15 bits, το υψηλότερο byte πρώτα, η πραγματική τιμή πρέπει να διαιρεθεί με 100, (για παράδειγμα 97E6 υποδηλώνει συναγερμό,Η θερμοκρασία είναι 61.0,18 °C ή 6FED δεν σημαίνει συναγερμό. |
7.2Αποθήκευση και Μεταφορά
1, το προϊόν πρέπει να φυλάσσεται σε θερμοκρασία -40°C~+80°C, σχετική υγρασία δεν πρέπει να υπερβαίνει το 90%, αεριζόμενη, στεγνή, χωρίς αποθήκη διαβρωτικών αερίων.
Το προϊόν συσκευάζεται σε μία συσκευασία με το πιστοποιητικό και το εγχειρίδιο χρήσης.
7.3Όροι εγγύησης
Οι χρήστες σε αυστηρή συμμόρφωση με τις οδηγίες, τη σωστή καλωδίωση, εγκατάσταση, συντήρηση της υπόθεσης, αυτό το προϊόν δωρεάν εγγύηση για 1 έτος.
Οι ακόλουθες περιπτώσεις δεν καλύπτονται από την εγγύηση:
1. Αποσυναρμολογήστε την πλακέτα κυκλώματος και τα εξαρτήματά της·
2. κεραυνός ή ισχυρός ηλεκτρισμός στο σύστημα, καεί το κύκλωμα,
3. η τάση τροφοδοσίας υπερβαίνει την οριακή τιμή, η πλακέτα κυκλώματος καίγεται·
4. ηλεκτρικό κουτί νερού ή άλλα ξένα σώματα
5Λάθος επιλογή, που υπερβαίνει το πεδίο χρήσης του προϊόντος.
6Ένα συγκεκριμένο μέρος του αισθητήρα ή ολόκληρη η μηχανή τραυματίζεται ή καταστρέφεται.
