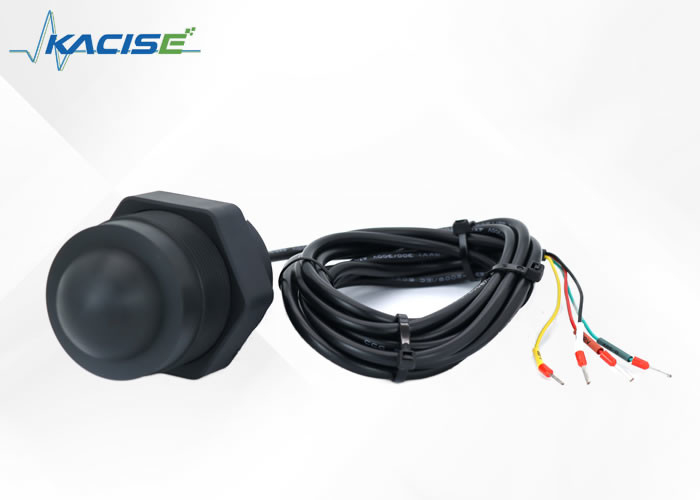

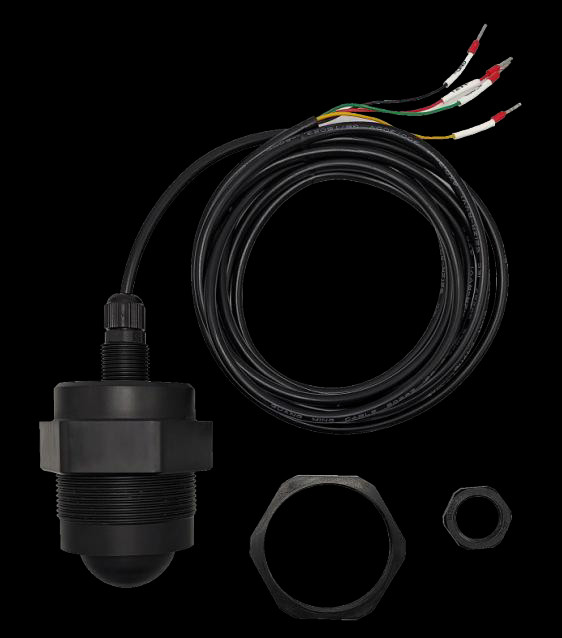

Ραδιοεπίπεδο πομπός RS485 Επικοινωνία IP68 Ανθεκτικότητα στο νερό Για εμβέλεια μέτρησης 0,1-15/20m

• Εισαγωγή

1.1 Σύνοψη του προϊόντος

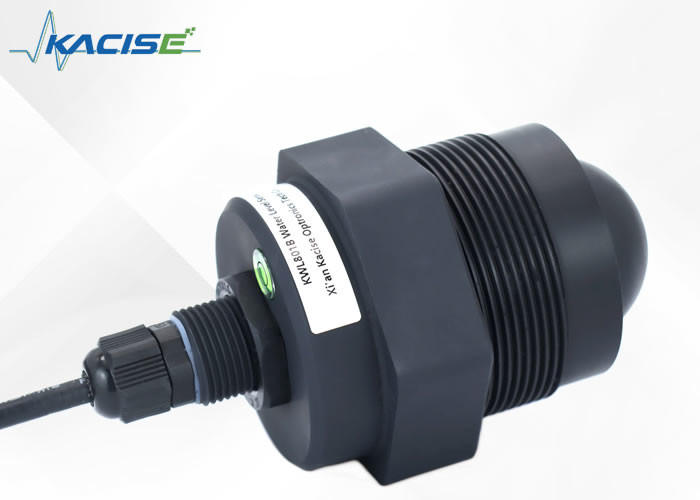

Ο αισθητήρας επιπέδου ραντάρ KWL801B-RS485 συμμορφώνεται με τις τυποποιημένες προδιαγραφές που περιγράφονται στο εθνικό πρότυπο DB50/T 826-2017 για μετρητές επιπέδου.Το κεντρικό του συστατικό είναι σχεδιασμένο με πλήρως σφραγισμένη προστασία από το νερό IP68.

Το μέγιστο εύρος μέτρησης του προϊόντος εκτείνεται έως 40 μέτρα, με ελάχιστο τυφλό σημείο μικρότερο των 6 cm.

Λόγω της υψηλότερης συχνότητας και του ευρύτερου εύρους ζώνης, επιτυγχάνεται ανώτερη ακρίβεια.

1.2 Αρχή ανίχνευσης

Ο αισθητήρας επιπέδου ραντάρ βασίζεται στην αρχή της αντανάκλασης του πεδίου χρόνου (TDR).Όταν συναντά την επιφάνεια του μετρούμενου μέσου, μέρος του παλμού του μετρητή επιπέδου ραντάρ αντανακλάται για να σχηματιστεί ηχώ επιστροφής στον πομπό πομπό κατά μήκος της ίδιας διαδρομής,και η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι σε άμεση αναλογία με τον χρόνο διάδοσης του παλμού., επομένως υπολογίζεται το ύψος του επιπέδου.

2.Ειδικότητα

• Βασισμένο στο αυτο-αναπτύχθηκε CMOS χιλιοστών κύματος RF τσιπ
• Πιο συμπαγή αρχιτεκτονική RF
• Μεγαλύτερη αναλογία σήματος/θόρυβου
• Μικρότερη νεκρή ζώνη
• Διάταξη 5GHz
• Μεγαλύτερη ανάλυση μετρήσεων και ακρίβεια μετρήσεων
• Λιγότερη επιρροή από τις παρεμβολές στο περιβάλλον εγκατάστασης
• Πιο βολική εγκατάσταση και
• Σύγχρονο σχεδιασμό ενσωματωμένης επίπεδης κεραίας

• Τεχνικές προδιαγραφές

4Οδηγίες καλωδίωσης

5.Διάσταση

6Οδηγίες εγκατάστασης

6.1 ΙΕλέγχος πριν από την εγκατάσταση

(1) Πάρτε τον αισθητήρα από το κουτί συσκευασίας, ελέγξτε προσεκτικά τον κατάλογο συσκευασίας σύμφωνα με το εγχειρίδιο χρήσης και ελέγξτε αν τα εξαρτήματα του εξοπλισμού είναι πλήρη.

(2) Διαβάστε προσεκτικά το εγχειρίδιο χρήσης του προϊόντος και το πιστοποιητικό του προϊόντος.

(3) Ελέγξτε αν υπάρχει κάποια βλάβη στην εμφάνιση του οργάνου, ιδίως αν η κύρια μονάδα είναι άθικτη.και να είστε προσεκτικοί για να τοποθετήσετε σωστά την κύρια μονάδα για να αποφευχθεί να ανατραπεί.

6.2Ράδαρεγκατάσταση αισθητήρα επιπέδου

6.2.1Ελέγξτε πριν από την εγκατάσταση

Παρακαλείστε να ελέγξετε πριν από την εγκατάσταση του αισθητήρα ως εξής:

Αν υπάρχουν δέντρα ή άλλα υπολείμματα πάνω από το μέσο στο σημείο εγκατάστασης.

Το αν το στήριγμα στερέωσης είναι τοποθετημένο οριζόντια.

Όταν η θήκη τοποθέτησης δεν μπορεί να τοποθετηθεί οριζόντια, πρέπει να ρυθμίσετε την θήκη σύμφωνα με την κλίση στην επιφάνεια του αισθητήρα για να βεβαιωθείτε ότι ο αισθητήρας βρίσκεται σε οριζόντια θέση.

6.2.2 Εγκατάσταση

(1) Βεβαιωθείτε ότι ο αισθητήρας είναι κάθετος προς την επιφάνεια του μέσου.

(2) Να αποφεύγεται η ακτινοβολία της δέσμης που εκπέμπει αντικείμενα παρεμβολής και να παράγει ψευδείς ηχώ.

Για τις τυπικές συνθήκες εργασίας, βλέπε:

Βεβαιωθείτε ότι ο μετρητής επιπέδου ραντάρ είναι τοποθετημένος κάθετα στην μέση επιφάνεια.

Η κλίση θα αποδυναμώσει το σήμα και θα επηρεάσει το φυσιολογικό εύρος.

Προσοχή:

Προσπαθήστε να κρατήσετε τον αισθητήρα σταθερό για να αποφευχθεί η αναταραχή κατά την εγκατάσταση και να κρατάτε το περιβάλλον γύρω σας όσο το δυνατόν πιο ανοιχτό.

1Η απόσταση μεταξύ του αισθητήρα και της επιφάνειας του μέσου είναι μεγαλύτερη από 30 cm για να εξασφαλίζεται ότι η μπροστινή όψη του αισθητήρα (αντένα) είναι κάθετη προς το μέσο μέτρησης.

2Η απόσταση μεταξύ του αισθητήρα και της άκρης της δεξαμενής, της άκρης της δεξαμενής, της άκρης του φράγματος του ποταμού και της άκρης της δεξαμενής είναι μεγαλύτερη από 0,5 μέτρα.

3. Επιλέξτε τη θέση της επιφάνειας του νερού με μικρές διακυμάνσεις για την εγκατάσταση της μονάδας (προσπαθήστε να μην εγκαταστήσετε στην πύλη έγχυσης νερού, την έξοδο και άλλες επιφάνειες νερού με μεγάλες διακυμάνσεις,όσο μεγαλύτερη είναι η διακύμανση της επιφάνειας του νερού, όσο χειρότερη είναι η ακρίβεια της μέτρησης)
