Περιγραφή του προϊόντος:

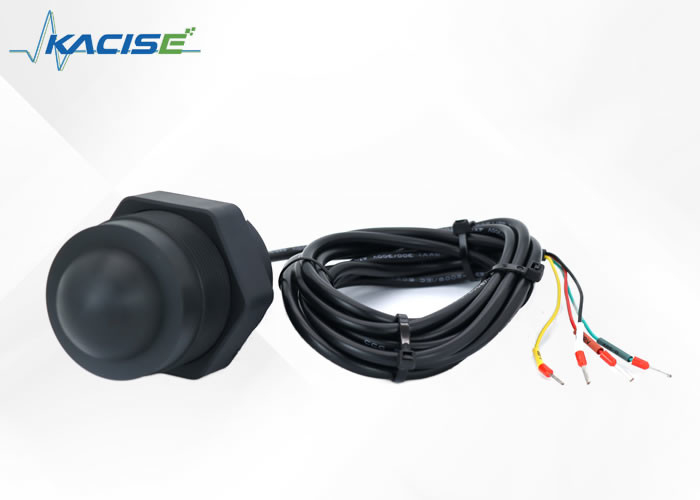

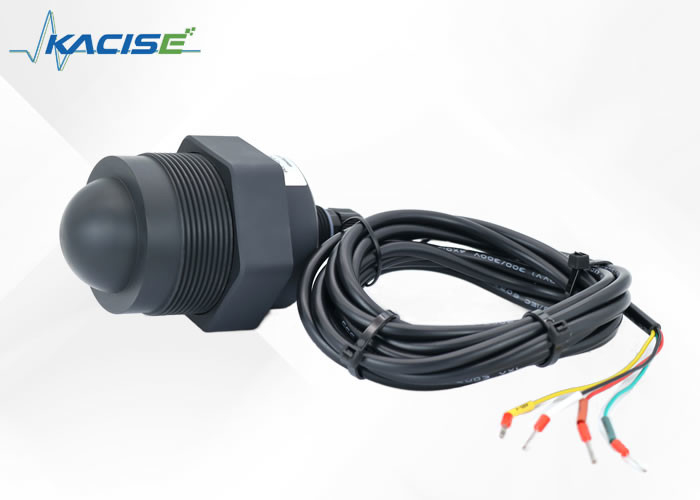

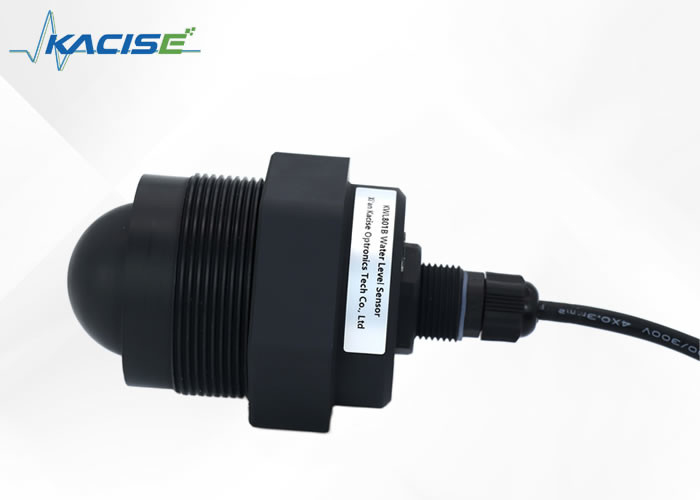

Ο αισθητήρας επιπέδου ραντάρ KWL801B-RS485 έχει σχεδιαστεί ειδικά για να συμμορφώνεται με τις τυποποιημένες προδιαγραφές που περιγράφονται στο εθνικό πρότυπο DB50/T 826-2017 για μετρητές επιπέδου.Το βασικό στοιχείο του αισθητήρα είναι σχεδιασμένο με πλήρως σφραγισμένη υδροστασία IP68, διασφαλίζοντας ότι είναι κατάλληλο για χρήση σε διάφορα περιβάλλοντα και μπορεί να αντέξει τις μεγάλες βροχοπτώσεις και άλλες σκληρές περιβαλλοντικές συνθήκες.
Ένα από τα κυριότερα πλεονεκτήματα αυτού του προϊόντος είναι οι δυνατότητες μεγάλης εμβέλειας.το οποίο αποτελεί σημαντικό πλεονέκτημα για τη μέτρηση των επιπέδων μεγάλων δεξαμενών ή δοχείωνΕπιπλέον, ο αισθητήρας έχει ένα ελάχιστο τυφλό σημείο μικρότερο των 6 cm, το οποίο επιτρέπει στους χρήστες να μετρούν με ακρίβεια το επίπεδο του υγρού ή του υλικού που παρακολουθείται, ακόμη και σε περιορισμένους χώρους.
Ένα άλλο βασικό χαρακτηριστικό του αισθητήρα επιπέδου ραντάρ KWL801B-RS485 είναι η υψηλή ακρίβεια.επιτυγχάνει ανώτερη ακρίβεια σε σύγκριση με άλλους αισθητήρες στην αγοράΑυτό το καθιστά ιδανική επιλογή για βιομηχανίες όπου η ακρίβεια και η ακρίβεια είναι κρίσιμες, όπως η κατασκευή ή η χημική επεξεργασία.
Ο αισθητήρας είναι επίσης απίστευτα εύκολος στην εγκατάσταση.Αυτό εξασφαλίζει ότι ο αισθητήρας μπορεί να εγκατασταθεί γρήγορα και αποτελεσματικά, η οποία μπορεί να εξοικονομήσει χρόνο και χρήμα στις επιχειρήσεις.
Τεχνικές προδιαγραφές:
| Σχήμα |
KWL801B-RS485 |
| Συχνότητα μέτρησης |
80GHz |
| Επικοινωνία |
RS485 |
| Συχνότητα απόκτησης |
≥ 200 ms/ ρυθμιζόμενο |
| ρεύμα λειτουργίας |
12V/14mA |
| Ακριβότητα μέτρησης απόστασης |
±2 mm |
| Πρωτόκολλο επικοινωνίας |
Modbus/ πρωτόκολλο κειμένου |
| πλάτος δέσμης κεραίας |
±2,75° |
| Πρόσθετη τάση |
9 ~ 24V |
| Πεδίο μέτρησης |
0.2~40m
0.18~30m
0.1~15/20m
0.06~3/5/10m
|
| ρεύμα παλμού ραδιοκυμάτων |
100mA/20ms |
| Εργασιακή υγρασία |
0~95% |
| Τύπος νήματος |
Γ νήμα/ εξατομικευμένο |
| Θερμοκρασία λειτουργίας |
-40~75°C |
| Βαθμός αντοχής στο νερό |
Διάκριση IP68 |
| Καθαρό βάρος |
00,6 κιλά |
Οδηγίες καλωδίωσης
| Κόκκινη γραμμή |
Επικοινωνία VCC (9~24V) |
| Μαύρη γραμμή |
Εθνική Τράπεζα |
| Κίτρινη γραμμή |
485-Α |
| Πράσινη γραμμή |
485-Β |
Μέγεθος:
Εγκατάσταση:
(1) Βεβαιωθείτε ότι ο αισθητήρας είναι κάθετος προς την επιφάνεια του μέσου.
(2) Να αποφεύγεται η ακτινοβολία της δέσμης που εκπέμπει αντικείμενα παρεμβολής και να παράγει ψευδείς ηχώ.
Για τις τυπικές συνθήκες εργασίας, βλέπε:
Εφαρμογές:
Η αρχή λειτουργίας των αισθητήρων επιπέδου ραντάρ βασίζεται στην έννοια της αντανάκλασης στο χρονικό πεδίο (TDR).Αυτοί οι αισθητήρες λειτουργούν εκπέμποντας έναν ηλεκτρομαγνητικό παλμό που ταξιδεύει κατά μήκος ενός καλωδίου ή ανιχνευτή, με την ταχύτητα του φωτός.
Όταν ο ηλεκτρομαγνητικός παλμός συναντά την επιφάνεια του μετρούμενου μέσου που παρακολουθείται, ένα μέρος του παλμού αντανακλάται προς τον πομπό του μετρητή επιπέδου ραντάρ,Κατά μήκος του ίδιου δρόμου που ταξίδεψεΟ χρόνος που απαιτείται για να ταξιδέψει ο παλμός και στις δύο κατευθύνσεις μετριέται και χρησιμοποιείται για τον υπολογισμό της απόστασης μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου.
Με βάση τον χρόνο πτήσης του παλμού, ο αισθητήρας επιπέδου ραντάρ μπορεί να καθορίσει και να υπολογίσει το ύψος του επιπέδου που παρακολουθείται.Οι πληροφορίες αυτές αποστέλλονται στη συνέχεια στο συνδεδεμένο σύστημα παρακολούθησης ή ελέγχου για ανάλυση και λήψη αποφάσεων με βάση τις ειδικές απαιτήσεις της εφαρμογής..
Υποστήριξη και υπηρεσίες:
Το προϊόν Radar Level Transmitter συνοδεύεται από ένα ολοκληρωμένο πακέτο τεχνικής υποστήριξης και υπηρεσιών για τη διασφάλιση βέλτιστης απόδοσης και αξιοπιστίας.Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για να παρέχει βοήθεια με την εγκατάστασηΠαρέχουμε επίσης τακτικές υπηρεσίες συντήρησης για να διατηρήσουμε τον εξοπλισμό σας να λειτουργεί στο καλύτερο δυνατό.Σας παρέχουμε ευκαιρίες εκπαίδευσης για να σας βοηθήσουμε να αξιοποιήσετε στο έπακρο τον πομπό σας.Επικοινωνήστε μαζί μας για να μάθετε περισσότερα για την τεχνική υποστήριξη και τις υπηρεσίες μας.
Συσκευή και αποστολή:
Συσκευασία του προϊόντος:
- Ο πομπός του ραντάρ είναι περιτυλιγμένος με φυσαλίδα.
- Κατόπιν τοποθετείται σε ένα ανθεκτικό χαρτόνι.
- Το κουτί σφραγίζεται με ανθεκτική ταινία συσκευασίας για να εξασφαλιστεί ότι το προϊόν φτάνει με ασφάλεια.
Ναυτιλία:
- Το προϊόν θα αποσταλεί μέσω αξιόπιστης υπηρεσίας ταχυμεταφορών.
- Οι πελάτες θα λάβουν έναν αριθμό παρακολούθησης για να παρακολουθούν την πρόοδο της αποστολής τους.
- Ο χρόνος αποστολής μπορεί να διαφέρει ανάλογα με τον προορισμό, αλλά κάνουμε το καλύτερο για να εξασφαλίσουμε την ταχεία παράδοση.
