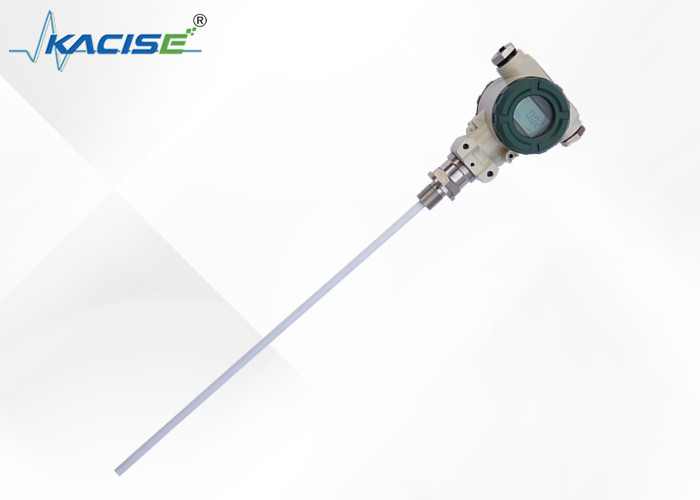

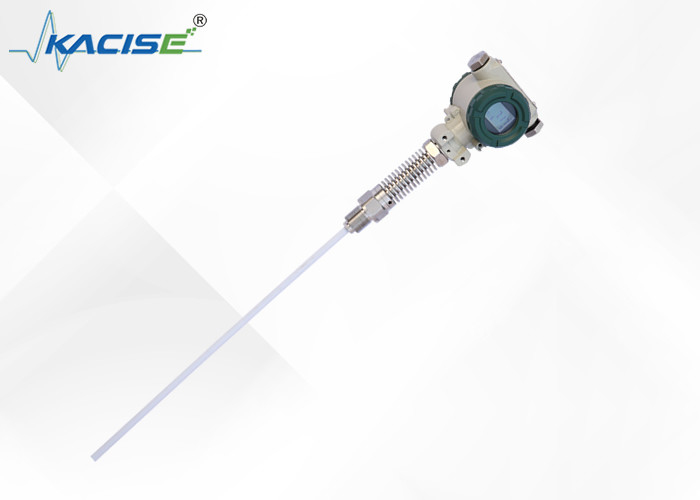

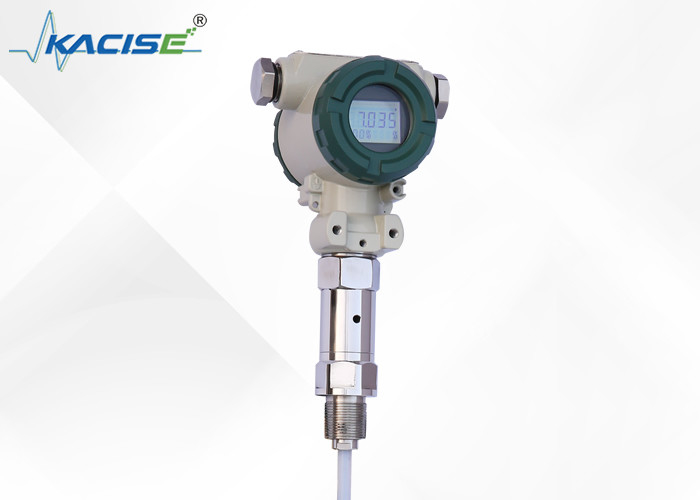

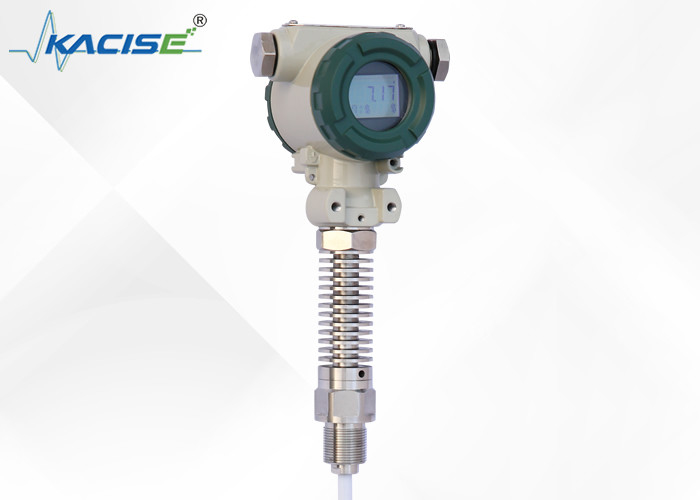

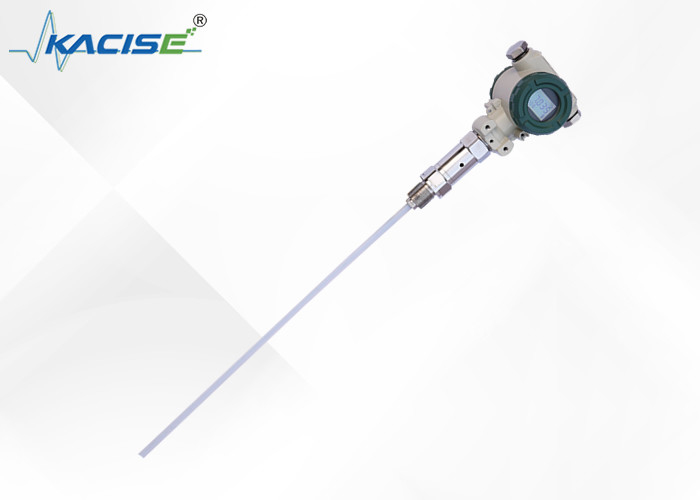

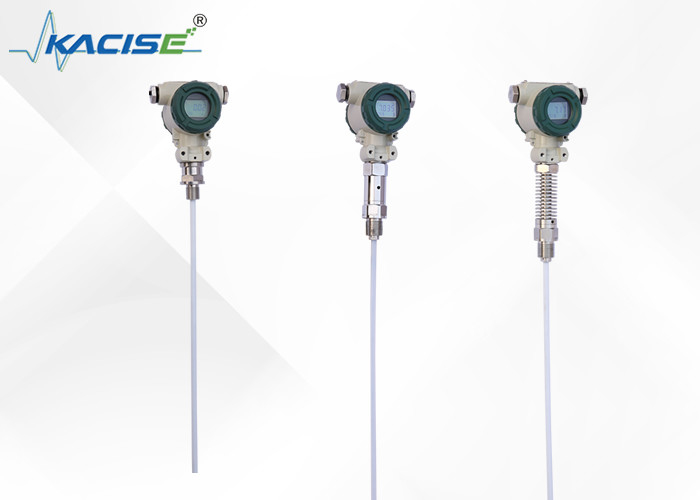

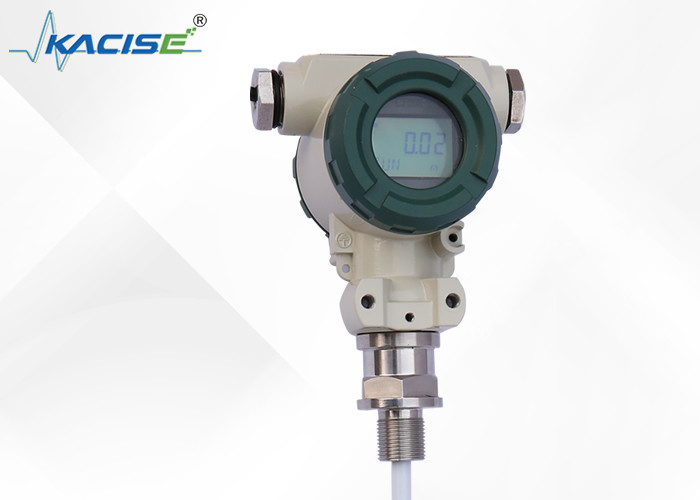

Ακριβότητα 4 ~ 20mA Μετρητής επιπέδου υγρού εξόδου με επικοινωνία HART

●Απεκτίμηση: 0,01 ~ 30 m

●Ακριβότητα: επίπεδο 0.2, επίπεδο 0.5

●Περιοχή πίεσης: -0,1MPa~32MPa

●Θερμοκρασία ανίχνευσης: -50~250 °C

●Θερμοκρασία περιβάλλοντος: -20~60 °C

●Θερμοκρασία αποθήκευσης: -55°C+125°C

●Σύνθημα εξόδου: 4·20mA,4 ~ 20mA με επικοινωνία HART/485/CAN bus

●Πρόταση τροφοδοσίας: 12 ̊28 VDC (πρέπει να τροφοδοτείται από το φράγμα ασφαλείας)

●Εγκατάσταση: Εγκατάσταση με βίδα M20×1.5M27×2,

Ειδικές προδιαγραφές μπορούν να προσαρμοστούν

●Υλικό υγρασίας: 316 ανοξείδωτο χάλυβα, 1Gr18Ni19Tior ή PTFE

●Διαρκής σταθερότητα: ≤0,2%FS/έτος,

●Αλλαγή θερμοκρασίας: ≤0,02%FS/°C (περίοδος 0~70°C)

●Τα επίπεδα έκρηξης: Εξουσιαστικά ασφαλή ExiraIIC T6, Φωτοασφαλής Ext II C T5

●Προστασία: IP67

●Παραμέτροι εσωτερικής ασφάλειας:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

Εγκατάσταση και θέση σε λειτουργία

Ο πομπός έχει διάφορους σταθερούς τρόπους προσαρμογής σε διαφορετικές συνθήκες της τοποθεσίας.5 θηλυκές κλωστές ή φλάντζες, μπορείτε να επιλέξετε τρεις μεθόδους εγκατάστασης (στοίχος, οριζόντια στεφάνη σωλήνων και κατακόρυφη στεφάνη σωλήνων, οι οποίες σας καθιστούν βολικούς στην εγκατάσταση επί τόπου.(Με εικόνες)

Κατά τη μέτρηση των μέσων της μεγαλύτερης κινητικότητας, ο χρήστης μπορεί να επιλέξει τη δέσμευση βάρους προκειμένου να αποτρέψει τη στροφή του αισθητήρα, η οποία μπορεί να διαδραματίσει το ρόλο της σταθερότητας του αισθητήρα.Τα βαριά αντικείμενα πρέπει να τοποθετούνται στο κάτω μέρος του δοχείου κατά την προσθήκη βάρους, ώστε να μην σπάσει το καλώδιο του αισθητήρα.

Όταν οι συνθήκες του χώρου είναι κακές, ο χρήστης πρέπει να χρησιμοποιεί την ασπίδα αισθητήρα για να προστατεύσει τον αισθητήρα, προκειμένου να αποφευχθεί η βλάβη από ξένα σώματα ή να επηρεαστεί η ακρίβεια της μέτρησης.

Εάν τα δοχεία δεν είναι από μέταλλο, πρέπει να τοποθετήσουμε το περίβλημα του πομπού με πρόσβαση με καλώδιο στο κάτω μέρος του δοχείου όταν χρησιμοποιούμε ένα πομπό KCF600;διαφορετικά η μέτρηση δεν είναι ακριβής.

Το προϊόν αυτό έχει βαθμονομηθεί στο εργοστάσιο· η προσαρμογή του πεδίου μπορεί να γίνει με τις ακόλουθες μεθόδους:

Α: Έξυπνος. κύκλωμα μέθοδος αποδιορθώσεως:

Όταν το επίπεδο υγρού βρίσκεται στο χαμηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια ώρα απελευθέρωσης, και στη συνέχεια κάντε κλικ στο πλήκτρο "Z",το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 4mA.

Τοποθεσία - γεμάτο ------ Όταν το επίπεδο υγρού στο υψηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια στιγμή απελευθέρωση, και στη συνέχεια "S" πλήκτρο κλικ,το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 20mA.

Β: Αναλογικό κύκλωμα μέθοδος αποδιορθώσεως:

Όταν το επίπεδο του υγρού στο επόμενο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "Z" δυνατομέτρου, να παρατηρήσει τις ενδείξεις ammeter κοντά σε 4mA

Όταν το επίπεδο του υγρού στο ανώτερο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "S" δυνατομέτρο και να παρατηρήσει τις ενδείξεις ammeter κοντά σε 20mA

Και λειτουργεί για 2-3 φορές περισσότερο, μέχρι το μηδέν και το εύρος ήταν ακριβής 4mA και 20mA. Μετά τη ρύθμιση, σφίξε το κάλυμμα του πομπού θα πρέπει να είναι.

Σημείωση:

1Τα προϊόντα παρέχονται με πιστοποίηση προϊόντος και εγχειρίδιο, το οποίο έχει αριθμό προϊόντος, τεχνικές παραμέτρους, διάγραμμα καλωδίωσης, και την ημερομηνία κατασκευής, παρακαλούμε ελέγξτε για να αποφύγετε το λάθος.

2Η εγκατάσταση πρέπει να βασίζεται στις συνδέσεις του προϊόντος και τους τύπους νήματος, ελέγξτε αν η διεπαφή του χώρου είναι συμβατή με την διεπαφή του προϊόντος ή όχι.Προσέξτε την σφραγίδα., η ροπή δεν μπορεί να προστεθεί απευθείας στο περίβλημα του πομπού και μπορεί να προστεθεί μόνο στην εξαμερή διεπαφή του πομπού.

3Η καλωδίωση πρέπει να είναι αυστηρά σύμφωνα με τις οδηγίες της εταιρείας.

4Αυτό το προϊόν είναι ένα ακριβές όργανο μετατροπής ενέργειας, απαγορεύει την αποσυναρμολόγηση, σύγκρουση, πτώση και σκληρή απόρριψη.

5Ο πομπός λειτουργεί αμέσως μετά την ανάφλεξη, αλλά η έξοδος μπορεί να είναι σταθερή μετά την προθέρμανση για 30 λεπτά.

6Ανωμαλή χρήση, διακοπή ρεύματος, έλεγχος ή επικοινωνία με το τεχνικό μας τμήμα απευθείας.7- Μεταφορά, αποθήκευση πρέπει να γίνεται για την αποκατάσταση της αρχικής συσκευασίας και να αποθηκεύεται σε δροσερή, ξηρή, αεριζόμενη αποθήκη.

8Κατά τη διαδικασία εγκατάστασης πρέπει να δίνεται προσοχή ώστε να αποφεύγεται το σπάσιμο του δέρματος του καλωδίου αισθητήρα.

9Κατά την εγκατάσταση του καλωδίου αισθητήρα, η απόσταση από τον τοίχο της πισίνας πρέπει να είναι τουλάχιστον 10 cm πάνω, διαφορετικά η μέτρηση δεν θα είναι ακριβής.

10Η γραμμή γείωσης ολόκληρης της δομής PTFE και το επίπεδο της ράβδου πρέπει να διεξάγονται με μέσα μέτρησης· διαφορετικά η μέτρηση δεν θα ήταν ακριβής.

11Ο χώρος εγκατάστασης πρέπει να λαμβάνει αποτελεσματικά μέτρα προστασίας από κεραυνό.

12Οι θύρες κάθε πομπός αυτής της σειράς πρέπει να είναι γειωμένες· η αντίσταση γείωσης πρέπει να είναι μικρότερη από 4Ω.

13Το φράγμα ασφαλείας πρέπει να έχει πιστοποίηση ανθεκτικότητας σε έκρηξη· οι απαιτήσεις εγκατάστασής του πρέπει να ακολουθούν τις απαιτήσεις των οδηγιών.

14Όταν ο πομπός χρησιμοποιείται στην ζώνη "0", οι μετασχηματιστές ισχύος που τροφοδοτούνται με φραγμό πρέπει να πληρούν τις απαιτήσεις του GB3836.4-2000 αριθ. 8.1.
