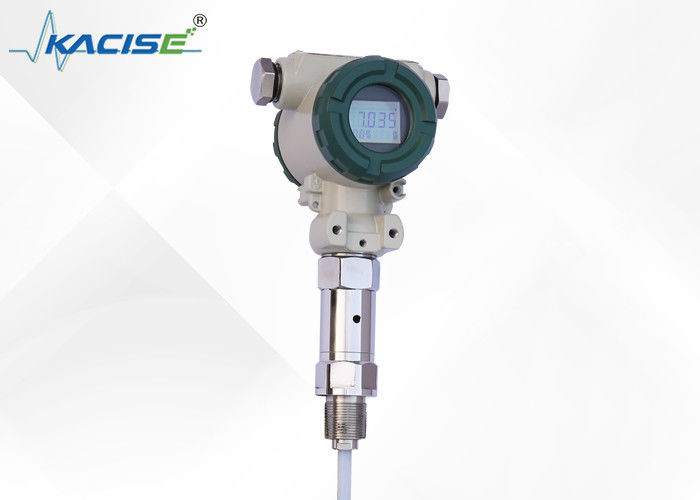

316 Συγκινητικός αισθητήρας επιπέδου από ανοξείδωτο χάλυβα με προστασία IP67 και επικοινωνία HART για σκληρά περιβάλλοντα

Περιγραφή του προϊόντος:

Ο χωρητικός πομπός στάθμης της σειράς KCF600 έχει σχεδιαστεί για να ανιχνεύει συνεχώς μια ποικιλία υγρών σε σκληρές συνθήκες, όπως υψηλή θερμοκρασία και πίεση, υψηλή διάβρωση, εύκολη κρυστάλλωση,και εύκολο στο κλείσιμο.Είναι κατάλληλο για τη μέτρηση νερού, οξέων και αλκαλικών διαλύσεων και του επιπέδου νερού στο λέβητα.

Αυτός ο διαβιβαστής επιπέδου δεν έχει κινητά ή ευέλικτα μέρη, γεγονός που τον καθιστά εξαιρετικά αξιόπιστο και ανθεκτικό στις συγκρούσεις.Σε διάφορες καταστάσεις, είναι σε θέση να αντικαταστήσει τον παραδοσιακό τύπο πλεύσης, τον τύπο εισόδου και τον τύπο διαφορικής πίεσης των διαβιβαστών επιπέδου.

Τα βασικά μέρη του πομπού επιπέδου KCF600 χρησιμοποιούν προηγμένα κυκλώματα χωρητικής ανίχνευσης ραδιοσυχνοτήτων που αντισταθμίζονται με ακρίβεια από τη θερμοκρασία και διορθώνονται για γραμμικότητα.Αυτό εξασφαλίζει ότι η έξοδος είναι ένα τυποποιημένο ηλεκτρικό σήμα (συνήθως 4 ~ 20mA)Για να ρυθμίσετε το σύστημα, μπορείτε να επιλέξετε από τα πρωτόκολλα επικοινωνίας HART, CANBUS και 485.

Ο πομπός διαθέτει χαρακτηριστικό αυτοκαθαρίσματος που καλύπτει ολόκληρο το εύρος, επιτρέποντας στους χρήστες να εκτελούν αυτόματες βαθμολογήσεις "μηδέν" και "διάστημα" χρησιμοποιώντας δύο πλήκτρα.Αυτό το χαρακτηριστικό επιτρέπει την εύκολη προσαρμογή σε διαφορετικές και πολύπλοκες καταστάσεις.

Χαρακτηριστικά:

Απλές και αξιόπιστες δομές

Οι δομές των προϊόντων μας είναι απλές και δεν περιέχουν κινητά ή ελαστικά στοιχεία.δεν απαιτείται τακτική μέση ή μικρή επισκευή.

Ποικιλία έκδοσης σήματος

Για να διευκολυνθούν οι διαφορετικές ρυθμίσεις συστήματος, τα προϊόντα μας παρέχουν μια ποικιλία επιλογών έκδοσης σήματος για τους πελάτες να επιλέξουν.

Ακριβότητα μέτρησης

Τα προϊόντα μας είναι βολικά για τη μέτρηση δοχείων υψηλής θερμοκρασίας και υψηλής πίεσης.σχήμα του δοχείου, ή την επίδραση της πίεσης.

Μέτρηση υγρού με διάβρωση

Τα προϊόντα μας είναι ιδιαίτερα κατάλληλα για τη μέτρηση οξέος, αλκαλίας και άλλων διαβρωτικών υγρών.

Προστατευτικά χαρακτηριστικά

Τα προϊόντα μας προσφέρουν επίσης τέλεια προστασία από υπερστροφές, υπερτάσεις και πολικότητα ισχύος.

Τεχνικές παραμέτρους:

• Πεδίο ανίχνευσης: 0,01 ~ 30 m
• Ακρίβεια: επίπεδο 0.2, επίπεδο 0.5
• Πεδίο πίεσης: -0,1MPa~32MPa
• Θερμοκρασία της ανίχνευσης: -50 ~ 250 °C
• Θερμοκρασία περιβάλλοντος: -20~60 °C
• Θερμοκρασία αποθήκευσης: -55 °C+125 °C
• Σημάδι εξόδου: 4·20mA,4 ~ 20mA με επικοινωνία HART/485/CAN bus
• Η τάση τροφοδοσίας: 12 ∆28VDC (πρέπει να τροφοδοτείται από το φράγμα ασφαλείας)
• Εγκατάσταση: Εγκατάσταση βίδες M20 × 1.5,M27×2, Φλάντζες DN25,DN40,DN50.Ειδικές προδιαγραφές μπορούν να προσαρμοστούν
• Υλικό υγρασίας: 316 ανοξείδωτο χάλυβα, 1Gr18Ni19Tior ή PTFE
• μακροπρόθεσμη σταθερότητα: ≤ 0,2% FS/έτος,
• Τεχνολογική ανάλυση
• Επίπεδα έκρηξης: Εξουσιαστικά ασφαλής ExiraIIC T6, πυρόστακτη Ext II C T5
• Προστασία: IP67
• Εσωτερικά ασφαλείς παράμετροι:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

Εγκατάσταση και θέση σε λειτουργία

Ο πομπός έχει διάφορους σταθερούς τρόπους προσαρμογής στις διαφορετικές συνθήκες του εργοστασίου.5 θηλυκές κλωστές ή φλάντζες, μπορείτε να επιλέξετε τρεις μεθόδους εγκατάστασης (στοίχος, οριζόντια στεφάνη σωλήνων και κατακόρυφη στεφάνη σωλήνων, οι οποίες σας κάνουν χρήσιμους στην εγκατάσταση επί τόπου.(Με εικόνες)

Κατά τη μέτρηση των μέσων της μεγαλύτερης κινητικότητας, ο χρήστης μπορεί να επιλέξει τη δέσμευση βάρους προκειμένου να αποτρέψει τη στροφή του αισθητήρα, η οποία μπορεί να διαδραματίσει τον ρόλο της σταθερότητας του αισθητήρα.Τα βαριά αντικείμενα πρέπει να τοποθετούνται στο κάτω μέρος του δοχείου κατά την προσθήκη βάρους, ώστε να μην σπάσει το καλώδιο του αισθητήρα.

Όταν οι συνθήκες του χώρου είναι κακές, ο χρήστης πρέπει να χρησιμοποιεί την ασπίδα αισθητήρα για να προστατεύσει τον αισθητήρα, προκειμένου να αποφευχθεί η βλάβη από ξένα σώματα ή να επηρεαστεί η ακρίβεια της μέτρησης.

Εάν τα δοχεία δεν είναι από μέταλλο, πρέπει να τοποθετήσουμε το περίβλημα του πομπού με πρόσβαση με καλώδιο στο κάτω μέρος του δοχείου όταν χρησιμοποιούμε έναν πομπό KCF600;διαφορετικά η μέτρηση δεν είναι ακριβής.

Το προϊόν αυτό έχει βαθμονομηθεί στο εργοστάσιο· η προσαρμογή του πεδίου μπορεί να γίνει με τις ακόλουθες μεθόδους:

Α: Μέθοδος εξάρθρωσης προβλημάτων ευφυούς κυκλώματος:

Όταν το επίπεδο υγρού βρίσκεται στο χαμηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια ώρα απελευθέρωσης, και στη συνέχεια κάντε κλικ στο πλήκτρο "Z",το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 4mA.

Τοποθεσία - γεμάτο ------ Όταν το επίπεδο υγρού στο υψηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια στιγμή απελευθέρωση, και στη συνέχεια "S" πλήκτρο κλικ,το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 20mA.

Β: Μέθοδος αποδιορθώσεως αναλογικών κυκλωμάτων:

Όταν το επίπεδο του υγρού στο επόμενο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "Z" δυνατομέτρου, να παρατηρήσει τις ενδείξεις ammeter κοντά σε 4mA

Όταν το επίπεδο του υγρού στο ανώτερο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "S" δυνατομέτρου και να παρατηρήσει τις ενδείξεις ammeter κοντά σε 20mA

Και λειτουργεί για 2-3 φορές περισσότερο, μέχρι το μηδέν και το εύρος ήταν ακριβής 4mA και 20mA. Μετά τη ρύθμιση, σφίξε το κάλυμμα του πομπού θα πρέπει να είναι.

Σημείωση:

1. Τα προϊόντα παρέχονται με πιστοποίηση προϊόντος και εγχειρίδιο, το οποίο έχει αριθμό προϊόντος, τεχνικές παραμέτρους, διάγραμμα καλωδίωσης και ημερομηνία κατασκευής, παρακαλούμε ελέγξτε για να αποφευχθεί το λάθος.
2. Η εγκατάσταση θα πρέπει να βασίζεται στις συνδέσεις του προϊόντος και τους τύπους νήματος, ελέγξτε αν η διεπαφή του χώρου είναι συμβατή με την διεπαφή του προϊόντος ή όχι.Προσέξτε την σφραγίδα., η ροπή δεν μπορεί να προστεθεί απευθείας στο περίβλημα του πομπού και μπορεί να προστεθεί μόνο στην εξαμερή διεπαφή του πομπού.
3. Η καλωδίωση πρέπει να είναι αυστηρά σύμφωνα με τις οδηγίες της εταιρείας.
4. Αυτό το προϊόν είναι ένα ακριβές όργανο μετατροπής ενέργειας, απαγορεύεται η αποσυναρμολόγηση, η σύγκρουση, η πτώση και η σκληρή απόρριψη.
5. Ο πομπός λειτουργεί αμέσως μετά την ενεργοποίηση, αλλά η έξοδος μπορεί να είναι σταθερή μετά την προθέρμανση για 30 λεπτά.
6. Ανωμαλή χρήση, απενεργοποίηση του ρεύματος, έλεγχος ή επικοινωνία με το τεχνικό μας τμήμα απευθείας.
7. Μεταφορά, αποθήκευση θα πρέπει να γίνεται για να αποκατασταθεί η αρχική συσκευασία και να αποθηκεύεται σε δροσερή, ξηρή, αεριζόμενη αποθήκη.
8. Κατά τη διαδικασία εγκατάστασης πρέπει να δίνεται προσοχή ώστε να αποφεύγεται το σπάσιμο του δέρματος του καλωδίου αισθητήρα.
9. Κατά την εγκατάσταση του καλωδίου αισθητήρα, η απόσταση από τον τοίχο της πισίνας πρέπει να είναι τουλάχιστον 10 cm πάνω, διαφορετικά η μέτρηση δεν θα είναι ακριβής.
10. Η γραμμή γείωσης ολόκληρης της δομής PTFE και το επίπεδο της ράβδου πρέπει να διεξάγονται με μέσα μέτρησης· διαφορετικά η μέτρηση δεν θα ήταν ακριβής.
11. Ο χώρος εγκατάστασης θα πρέπει να λαμβάνει αποτελεσματικά μέτρα προστασίας από κεραυνό.
12. Τα περιβλήματα οποιουδήποτε πομπού αυτής της σειράς πρέπει να είναι γειωμένα· η αντίσταση γείωσης πρέπει να είναι μικρότερη από 4Ω.
13. Το φράγμα ασφαλείας θα πρέπει να έχει πιστοποιητική ανθεκτικότητας σε έκρηξη· οι απαιτήσεις εγκατάστασης του θα πρέπει να ακολουθούν τις απαιτήσεις των οδηγιών.
14. Όταν ο πομπός χρησιμοποιείται στην ζώνη "0", οι μετασχηματιστές ισχύος με τροφοδοσία φραγμού πρέπει να πληρούν τις απαιτήσεις του GB3836.4-2000 αριθ. 8.1.

Εφαρμογές:

• Βιομηχανία πετρελαίου και φυσικού αερίου: Το Kacise Fluid Level Meter είναι μια τέλεια λύση για τη μέτρηση των επιπέδων καυσίμου στις δεξαμενές και τους αγωγούς.Ο χωρητικός αισθητήρας επιπέδου καυσίμου μπορεί να ανιχνεύσει αλλαγές στα επίπεδα καυσίμου με υψηλή ακρίβεια, διευκολύνοντας την παρακολούθηση της κατανάλωσης καυσίμου και την πρόληψη της κλοπής καυσίμου.
• Χημική βιομηχανία: Το μέτρο επιπέδου υγρών είναι ιδανικό για τη μέτρηση των επιπέδων υγρών σε χημικούς αντιδραστήρες, δεξαμενές αποθήκευσης και αγωγούς.Το υλικό υγροποίησης από PTFE εξασφαλίζει ότι το προϊόν είναι εξαιρετικά ανθεκτικό στη διάβρωση και τη βλάβη από σκληρές χημικές ουσίες.
• Βιομηχανία επεξεργασίας νερού: Το Kacise Fluid Level Meter είναι κατάλληλο για τη μέτρηση των επιπέδων νερού σε πύργους νερού, εργοστάσια επεξεργασίας νερού και αγωγούς.Ο χωρητικός αισθητήρας επιπέδου νερού μπορεί να ανιχνεύσει αλλαγές στο επίπεδο νερού με υψηλή ακρίβεια, διευκολύνοντας την παρακολούθηση της κατανάλωσης νερού και την πρόληψη της έλλειψης νερού.

Το μέτρο επιπέδου υγρών έχει εξαιρετική μετατόπιση θερμοκρασίας και μακροχρόνια σταθερότητα, εξασφαλίζοντας ότι οι ακριβείς ενδείξεις διατηρούνται με την πάροδο του χρόνου.02%FS/°C (περίοδος 0°70°C), και η μακροπρόθεσμη σταθερότητα είναι ≤ 0,2% FS/έτος.

Το μετρητή επιπέδου υγρών έχει εύρος πίεσης -0,1MPa~32MPa, καθιστώντας το κατάλληλο για χρήση σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.συμπεριλαμβανομένων των 4 ∆20mA,4 ~ 20mA με επικοινωνία HART/485/CAN Bus.

Το μέτρο επιπέδου υγρών είναι διαθέσιμο για αγορά σε κουτιά, με ελάχιστη ποσότητα παραγγελίας 2. Το προϊόν παραδίδεται εντός 5 εργάσιμων ημερών και οι όροι πληρωμής απαιτούν 100% προκαταβολή.

Προσαρμογή:

Ο ανιχνευτής επιπέδου υγρού χωρητικότητας KCF6021-1-625mm έχει εύρος 0,01 ~ 30 M και μπορεί να χρησιμοποιηθεί για τη μέτρηση του επιπέδου διαφόρων υγρών.02%FS/°C στο εύρος 0°70°C και μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20~60°CΤο προϊόν έχει βαθμολογία προστασίας IP67 και μπορεί να χρησιμοποιηθεί σε σκληρά περιβάλλοντα.
