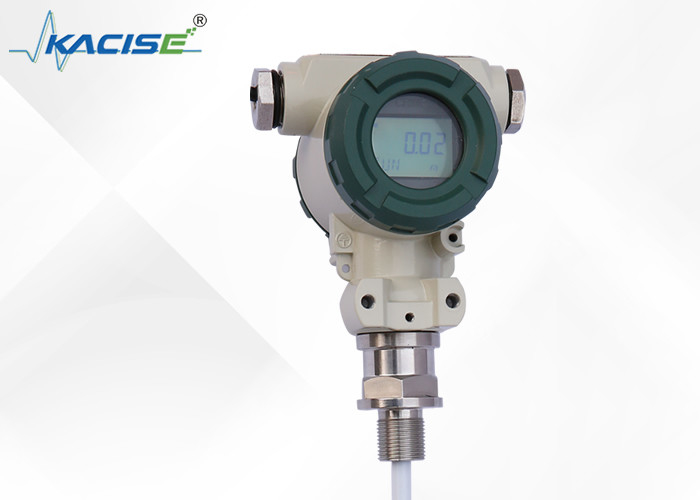

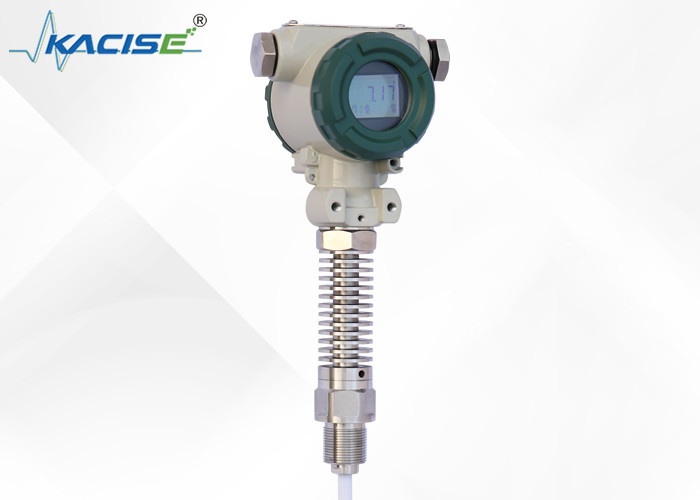

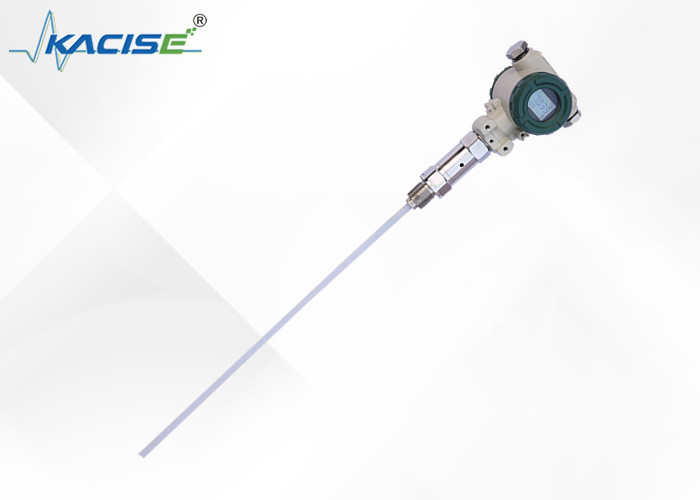

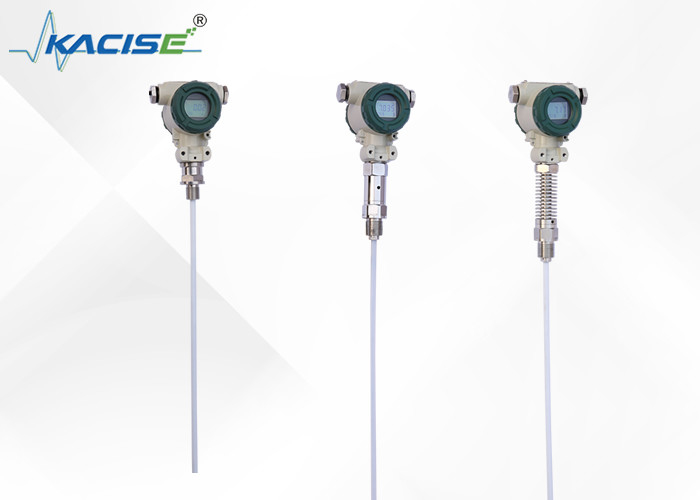

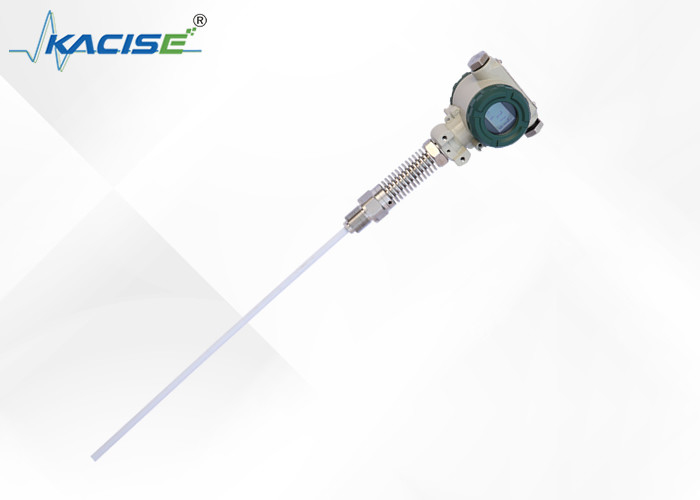

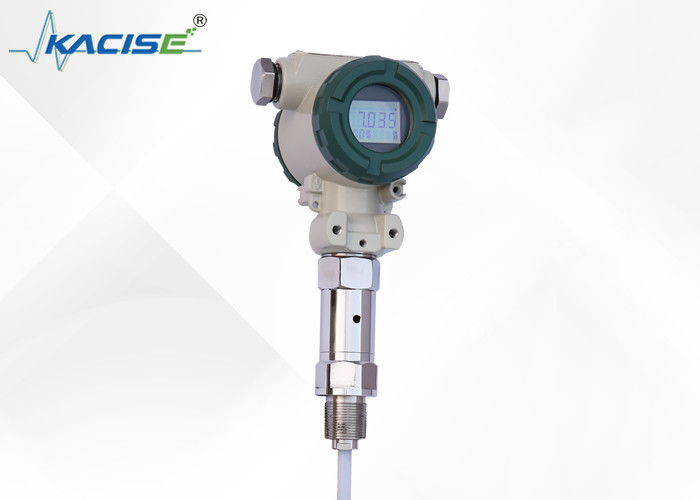

KCF6021-1-625mm 316 Χάλυβα από ανοξείδωτο χάλυβα Μετρητής επιπέδου υγροποιημένου υγρού με έξοδο επικοινωνίας HART 4-20mA

Περιγραφή του προϊόντος:

Ο χωρητικός πομπός στάθμης της σειράς KCF600 έχει σχεδιαστεί για συνεχή ανίχνευση υγρών σε σκληρές συνθήκες, όπως υψηλή θερμοκρασία και πίεση, υψηλή διάβρωση, εύκολη κρυστάλλωση,και εύκολο να το κλείσετεΕίναι ιδανικό για τη μέτρηση νερού, οξέων και αλκαλικών διαλύσεων και του επιπέδου νερού σε λέβητα.καθώς και εύκολη εγκατάσταση.

Ο χωρητικός πομπός επιπέδου της σειράς KCF600 μπορεί εύκολα να αντικαταστήσει τους παραδοσιακούς πομπούς επιπέδου πλεύσης, εισόδου και διαφορικής πίεσης σε διάφορες καταστάσεις.Με προηγμένα κυκλώματα ανίχνευσης ραδιοσυχνοτήτων, τα βασικά μέρη αντισταθμίζονται με ακρίβεια από τη θερμοκρασία και τη γραμμικότητα διορθώνεται, και στη συνέχεια μετατρέπεται σε ένα πρότυπο ηλεκτρικό σήμα, συνήθως μια έξοδος 4 ~ 20mA.ο πομπός μπορεί να ρυθμιστεί για να επικοινωνεί χρησιμοποιώντας το HART, CANBUS, και 485 πρωτόκολλα επικοινωνίας.

Το πλήρες φάσμα των πομμάτων της σειράς KCF600 διαθέτει χαρακτηριστικό αυτοκαθορισμού, το οποίο επιτρέπει στους χρήστες να ρυθμίζουν εύκολα τις ρυθμίσεις "μηδέν" και "περίοδος" χρησιμοποιώντας μόνο δύο πλήκτρα.Αυτό το χαρακτηριστικό εξασφαλίζει την ακρίβεια και αποτελεσματικότητα του πομπού σε περίπλοκες καταστάσεις.

Χαρακτηριστικά:

Απλές και αξιόπιστες δομές:Η συσκευή έχει απλές δομές και δεν περιέχει κινητά ή ελαστικά στοιχεία.δεν χρειάζεται τακτικές μεσαίες και μικρές επισκευές.

Διάφορα σήματα:Η συσκευή αυτή προσφέρει μια ποικιλία επιλογών εξόδου σήματος, γεγονός που καθιστά εύκολη τη διαμόρφωση με διαφορετικά συστήματα.

Εύκολο για δοχεία υψηλής θερμοκρασίας και υψηλής πίεσης:Η συσκευή είναι βολική για εγκατάσταση σε δοχεία υψηλής θερμοκρασίας και υψηλής πίεσης.σχήμα του δοχείου ή επιρροές πίεσης.

Διορθωτικό για τη μέτρηση διαβρωτικών υγρών:Η συσκευή αυτή είναι ιδιαίτερα κατάλληλη για τη μέτρηση οξέος, αλκαλίου και άλλων διαβρωτικών υγρών χωρίς καμία βλάβη στα συστατικά.

Προστασία από υπερστροφή, υπερπίεση και πολικότητα ισχύος:Η συσκευή αυτή παρέχει τέλεια προστασία από τα προβλήματα υπερστροφής, υπερτάσης και πολικότητας ισχύος για να εξασφαλιστεί η ασφάλεια της συσκευής και των χρηστών της.

Τεχνικές παραμέτρους:

Η εμβέλεια ανίχνευσης αυτής της συσκευής εκτείνεται από 0,01 έως 30 μέτρα.

Δύο επίπεδα ακρίβειας παρέχονται από αυτή τη συσκευή, επίπεδο 0,2 και επίπεδο 0.5.

Το εύρος πίεσης που υποστηρίζεται από την εν λόγω συσκευή είναι από -0,1 MPa έως 32 MPa.

Για τη θερμοκρασία του ανιχνευτή, το εύρος που καθορίζεται είναι από -50 έως 250 βαθμούς Κελσίου.

Το εύρος θερμοκρασίας περιβάλλοντος που μπορεί να χειριστεί αυτή η συσκευή είναι από -20 έως 60 βαθμούς Κελσίου.

Όσον αφορά τη θερμοκρασία αποθήκευσης, το εύρος που υποστηρίζεται από αυτή τη συσκευή είναι από -55 έως +125 βαθμούς Κελσίου.

Το σήμα εξόδου παρέχεται με τη μορφή 4-20mA, 4-20mA με επικοινωνία HART/485/CAN bus

Η συσκευή απαιτεί τάση τροφοδοσίας 12-28VDC και πρέπει να τροφοδοτείται από φραγμό ασφαλείας.

Η συσκευή μπορεί να τοποθετηθεί χρησιμοποιώντας βίδα M20x1.5Ειδικές προδιαγραφές μπορούν να προσαρμοστούν ανάλογα με τις απαιτήσεις.

Για το υλικό υγροποίησης χρησιμοποιούνται ανοξείδωτος χάλυβας 316, 1Gr18Ni19Tior και PTFE.

Η μακροπρόθεσμη σταθερότητα της συσκευής είναι μικρότερη ή ίση με 0,2% FS/Year.

Η μετατόπιση θερμοκρασίας της συσκευής είναι μικρότερη ή ίση με 0,02% FS/C σε εύρος από 0 έως 70 °C.

Τα επίπεδα έκρηξης που υποστηρίζονται από τη συσκευή περιλαμβάνουν το Intrinsically Safe ExiraIIC T6 και το Flameproof Ext II C T5.

Η συσκευή προστατεύεται από το πρότυπο IP67.

Οι εγγενώς ασφαλείς παραμέτροι απαιτούν Ui:28VDC, Ii:93mA, Pi:0.65W, Ci:0.042uf, και Li: 0mH.

Εγώ...nσtΑΟλα.tΙonΑndγoΜΜΙΣσΙσεΙng

Ο πομπός έχει διάφορους σταθερούς τρόπους προσαρμογής στις διαφορετικές συνθήκες του εργοταξίου.5 θηλυκές κλωστές ή φλάντζες, μπορείτε να επιλέξετε τρεις μεθόδους εγκατάστασης (στοίχος, οριζόντια στεφάνη σωλήνων και κατακόρυφη στεφάνη σωλήνων, οι οποίες σας καθιστούν βολικούς στην εγκατάσταση επί τόπου.(Με εικόνες)

Κατά τη μέτρηση των μέσων της μεγαλύτερης κινητικότητας, ο χρήστης μπορεί να επιλέξει την τοποθέτηση βάρους, προκειμένου να αποτρέψει τον αισθητήρα να σχηματίσει βίαιη κλίση, η οποία μπορεί να διαδραματίσει το ρόλο της σταθερότητας του αισθητήρα.Τα βαριά αντικείμενα πρέπει να τοποθετούνται στο κάτω μέρος του δοχείου κατά την προσθήκη βάρους, ώστε να μην σπάσει το καλώδιο του αισθητήρα.

Όταν οι συνθήκες του χώρου είναι κακές, ο χρήστης πρέπει να χρησιμοποιεί την ασπίδα αισθητήρα για να προστατεύσει τον αισθητήρα, προκειμένου να αποφευχθεί η βλάβη από ξένα σώματα ή να επηρεαστεί η ακρίβεια της μέτρησης.

Εάν τα δοχεία δεν είναι από μέταλλο, πρέπει να τοποθετήσουμε το περίβλημα του πομπού με πρόσβαση με καλώδιο στο κάτω μέρος του δοχείου όταν χρησιμοποιούμε ένα πομπό KCF600;διαφορετικά η μέτρηση δεν είναι ακριβής.

Το προϊόν αυτό έχει βαθμονομηθεί στο εργοστάσιο· η προσαρμογή του πεδίου μπορεί να γίνει με τις ακόλουθες μεθόδους:

Α: Έξυπνος. cirγΈξω. dεβγκgΕπικοινωνίαΧοτ:

Όταν το επίπεδο υγρού βρίσκεται στο χαμηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια στιγμή απελευθέρωσης, και στη συνέχεια κάντε κλικ στο πλήκτρο "Z",το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 4mA.

Τοποθεσία - γεμάτο ------ Όταν το επίπεδο υγρού στο υψηλότερο σημείο, κρατώντας πατημένο το πλήκτρο "Z" και το πλήκτρο "S" για 8 δευτερόλεπτα μετά την ίδια στιγμή απελευθέρωση, και στη συνέχεια "S" πλήκτρο κλικ,το ρεύμα εξόδου ρυθμίζεται αυτόματα σε 20mA.

Β: ΑανακοίνωσηγΈξω. ΕπενδύσειςβΓνωρίστηκανhod:

Όταν το επίπεδο του υγρού στο επόμενο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "Z" δυνατομέτρου, να παρατηρήσει τις ενδείξεις ammeter κοντά σε 4mA

Όταν το επίπεδο του υγρού στο ανώτερο όριο, χρησιμοποιήστε το κατσαβίδι αργά περιστροφή "S" δυνατομέτρο και να παρατηρήσει τις ενδείξεις ammeter κοντά σε 20mA

Και λειτουργεί για 2-3 φορές περισσότερο, μέχρι το μηδέν και το εύρος ήταν ακριβής 4mA και 20mA. Μετά τη ρύθμιση, σφίξε το κάλυμμα του πομπού θα πρέπει να είναι.

- Όχι, όχι.ε:

1Τα προϊόντα παρέχονται με πιστοποίηση προϊόντος και εγχειρίδιο, το οποίο έχει αριθμό προϊόντος, τεχνικές παραμέτρους, διάγραμμα καλωδίωσης, και την ημερομηνία κατασκευής, παρακαλούμε ελέγξτε για να αποφευχθεί το λάθος.

2Η εγκατάσταση πρέπει να βασίζεται στις συνδέσεις του προϊόντος και τους τύπους νήματος, ελέγξτε αν η διεπαφή του χώρου είναι συμβατή με την διεπαφή του προϊόντος ή όχι.Προσέξτε την σφραγίδα., η ροπή δεν μπορεί να προστεθεί απευθείας στο περίβλημα του πομπού και μπορεί να προστεθεί μόνο στην εξαμερή διεπαφή του πομπού.

3Η καλωδίωση πρέπει να είναι αυστηρά σύμφωνα με τις οδηγίες της εταιρείας.

4Αυτό το προϊόν είναι ένα ακριβές όργανο μετατροπής ενέργειας, απαγορεύει την αποσυναρμολόγηση, την σύγκρουση, την πτώση και την σκληρή απόρριψη.

5Ο πομπός λειτουργεί αμέσως μετά την ανάφλεξη, αλλά η έξοδος μπορεί να είναι σταθερή μετά την προθέρμανση για 30 λεπτά.

6Ανωμαλή χρήση, διακοπή ρεύματος, έλεγχος ή επικοινωνία με το τεχνικό μας τμήμα απευθείας.7- Μεταφορά, αποθήκευση πρέπει να γίνεται για να αποκατασταθεί η αρχική συσκευασία και να αποθηκεύεται σε δροσερή, ξηρή, αεριζόμενη αποθήκη.

8Κατά τη διαδικασία εγκατάστασης πρέπει να δίνεται προσοχή ώστε να αποφεύγεται το σπάσιμο του δέρματος του καλωδίου αισθητήρα.

9Κατά την εγκατάσταση του καλωδίου αισθητήρα, η απόσταση από τον τοίχο της πισίνας πρέπει να είναι τουλάχιστον 10 cm πάνω, διαφορετικά η μέτρηση δεν θα είναι ακριβής.

10Η γραμμή γείωσης ολόκληρης της δομής PTFE και το επίπεδο της ράβδου πρέπει να διεξάγονται με μέσα μέτρησης· διαφορετικά η μέτρηση δεν θα ήταν ακριβής.

11Ο χώρος εγκατάστασης πρέπει να λαμβάνει αποτελεσματικά μέτρα προστασίας από κεραυνό.

12Οι θύρες κάθε πομπός αυτής της σειράς πρέπει να είναι γειωμένες· η αντίσταση γείωσης πρέπει να είναι μικρότερη από 4Ω.

13Το φράγμα ασφαλείας πρέπει να έχει πιστοποίηση ανθεκτικότητας σε έκρηξη· οι απαιτήσεις εγκατάστασης του πρέπει να ακολουθούν τις απαιτήσεις των οδηγιών.

14Όταν ο πομπός χρησιμοποιείται στην ζώνη "0", οι μετασχηματιστές ισχύος που τροφοδοτούνται με φραγμό πρέπει να πληρούν τις απαιτήσεις του GB3836.4-2000 αριθ. 8.1.

Εφαρμογές:

Το Kacise Fluid Level Meter είναι ιδανικό για χωρητική μέτρηση επιπέδου σε μια σειρά από σενάρια.± 5% εξασφαλίζει ότι θα λαμβάνετε ακριβείς ενδείξεις κάθε φοράΤο εύρος του προϊόντος αυτού είναι 0,01 ~ 30 M, καθιστώντας το μια εξαιρετική επιλογή για μια ευρεία ποικιλία εφαρμογών.

Το Kacise Fluid Level Meter είναι ιδανικό για χρήση σε λύσεις παρακολούθησης GPS.Αυτό είναι σημαντικό για τη διαχείριση του στόλου και μπορεί να συμβάλει στη μείωση του κόστους καυσίμωνΤο μέτρο επιπέδου υγρού Kacise είναι επίσης εξαιρετικό για χρήση σε δεξαμενές καυσίμου για γεννήτριες και άλλους εξοπλισμούς.

Το μετρητή επιπέδου υγρών Kacise έχει μετατόπιση θερμοκρασίας ≤ 0,02%FS/°C (περίοδος από 0°70°C) και εύρος θερμοκρασίας περιβάλλοντος -20~60°C.Απαιτεί τάση τροφοδοσίας 2 ̊28 VDC και πρέπει να τροφοδοτείται από το φράγμα ασφαλείας για να εξασφαλίζεται η μέγιστη ασφάλεια και αξιοπιστία.

Συμπερασματικά, το Kacise Fluid Level Meter είναι ένα ευέλικτο και αξιόπιστο προϊόν που μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών.Το εύρος και η μετατόπιση της θερμοκρασίας το καθιστούν μια μεγάλη επιλογή για όσους χρειάζονται έναν χωρητικό αισθητήρα επιπέδου υγρούΕίτε χρειάζεται να μετρήσει τα επίπεδα καυσίμου στα οχήματα ή τα επίπεδα τροχών στις χημικές δεξαμενές, το Kacise Fluid Level Meter είναι η τέλεια λύση.Με γρήγορο χρόνο παράδοσης και εύκολους όρους πληρωμής (100% προκαταβολή), αυτό το προϊόν είναι απαραίτητο για όποιον χρειάζεται ένα υψηλής ποιότητας μετρητή επιπέδου υγρών.

Προσαρμογή:

Υποστήριξη και υπηρεσίες:

Η τεχνική υποστήριξη και οι υπηρεσίες του προϊόντος μετρητή επιπέδου υγρών περιλαμβάνουν:

- Βοήθεια επίλυσης προβλημάτων για θέματα εγκατάστασης, λειτουργίας και συντήρησης

- Υπηρεσίες επισκευής και αντικατάστασης ελαττωματικών ή κατεστραμμένων εξαρτημάτων

- Εκπαίδευση και εκπαίδευση για τους πελάτες και τους χρήστες

- Τεχνική τεκμηρίωση και εγχειρίδια αναφοράς και καθοδήγησης

- Προσαρμογή προϊόντων και τεχνική υποστήριξη για ειδικές εφαρμογές

- Εγγύηση και υποστήριξη μετά την εγγύηση για τα επιλέξιμα προϊόντα

Συσκευή και αποστολή:

Συσκευασία του προϊόντος:

• 1 Μετρητής επιπέδου υγρού
• Εγχειρίδιο χρήσης
• Ηλεκτρικές μπαταρίες (εάν ισχύει)
• Προστατευτική θήκη

Πληροφορίες αποστολής:

• Ναυτιλία εντός 24 ωρών από την επιβεβαίωση της παραγγελίας
• Ο κανονικός χρόνος αποστολής είναι 3-5 εργάσιμες ημέρες.
• Διαφορές ταχύτερης αποστολής διαθέσιμες στο ταμείο
• Διεθνής αποστολή διαθέσιμη με πρόσθετα τέλη
