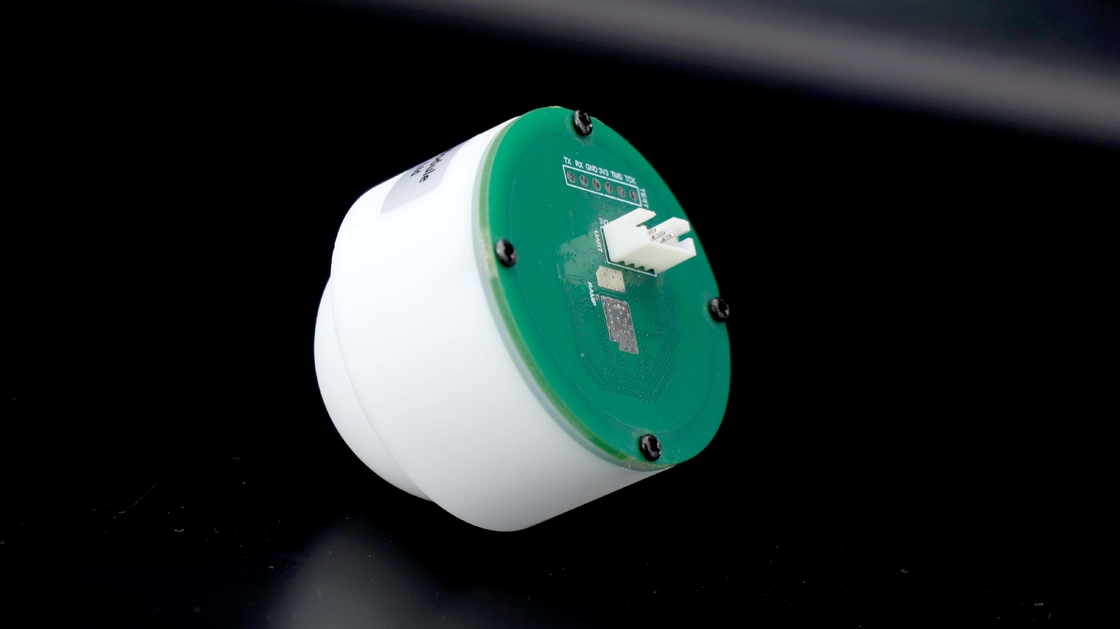

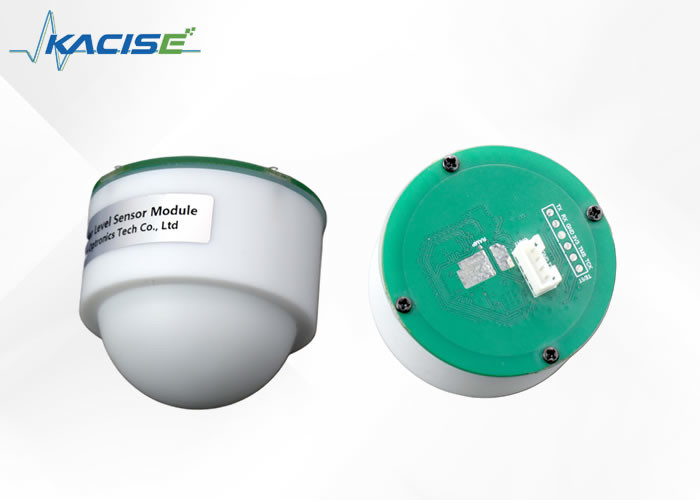

Αισθητήρας επιπέδου ραντάρ συχνότητας 80GHz με ρεύμα 12V 30MA και επικοινωνία RS485 για παρακολούθηση επιπέδου δεξαμενής

Το εξάρτημα ραντάρ κυμάτων χιλιοστών είναι ένας συνδυασμός μονάδας ραδιοσυχνοτήτων, μονάδας επεξεργασίας και τυπωμένης κεραίας πλακέτας. Σκοπός του είναι να ανιχνεύει στόχους διεισδύοντας μέσα από εμπόδια όπως φως, βροχή, σκόνη, ομίχλη, παγετός και άλλα. Αυτός ο αισθητήρας είναι μικρός αλλά εξαιρετικά αποδοτικός με λειτουργικότητα 24/7. Έρχεται με χαρακτηριστικά όπως υψηλή ενοποίηση, μικρό μέγεθος και ευέλικτη διεπαφή.

Το προϊόν ραντάρ μετρητή στάθμης έχει αναπτυχθεί με βάση την τεχνολογία ραντάρ κυμάτων χιλιοστών, η οποία μετρά το ύψος της κεραίας του ραντάρ από τη στάθμη του υγρού. Χρησιμοποιείται ευρέως στη μέτρηση των υδάτινων πόρων, όπως ποτάμια και δεξαμενές. Χρησιμοποιείται επίσης για μετρήσεις στάθμης δεξαμενής και στάθμης νερού.

Οι ακόλουθοι τύποι μονάδων μπορούν να προκύψουν από τα εξαρτήματα αυτού του προϊόντος:

• Η μονάδα εμβέλειας ραντάρ αποτελείται από ένα τσιπ υψηλής συχνότητας 80G που υποστηρίζει ακτίνα δράσης σε διαφορετικές συνθήκες εργασίας, όπως στερεά και υγρή κατάσταση.
• Οι χρήστες μπορούν να διαμορφώσουν την κεραία του φακού για να ταιριάζει στις συγκεκριμένες περιβαλλοντικές τους ανάγκες.
• Αυτό το προϊόν χρησιμοποιείται συνήθως σε διάφορες βιομηχανίες, όπως η μηχανική εξοικονόμησης νερού, οι εγκαταστάσεις επεξεργασίας λυμάτων και οι μονάδες πετρελαιοχημικών.

• Υψηλή ενοποίηση
• Μικρός όγκος
• Ευέλικτη διεπαφή
• Μπορεί να ανιχνεύσει στόχους μέσα από εμπόδια όπως φως, βροχή, σκόνη, ομίχλη ή παγετός
• Μικροί αισθητήρες που λειτουργούν όλη μέρα

Διαστάσεις:

• Έρευνα εξοικονόμησης ποταμών, δεξαμενών και άλλων υδάτων
• Μέτρηση στάθμης δεξαμενής και στάθμης νερού
• Έργο εξοικονόμησης νερού
• Σχέδιο επεξεργασίας λυμάτων
• Εργοστάσιο πετρελαιοχημικών

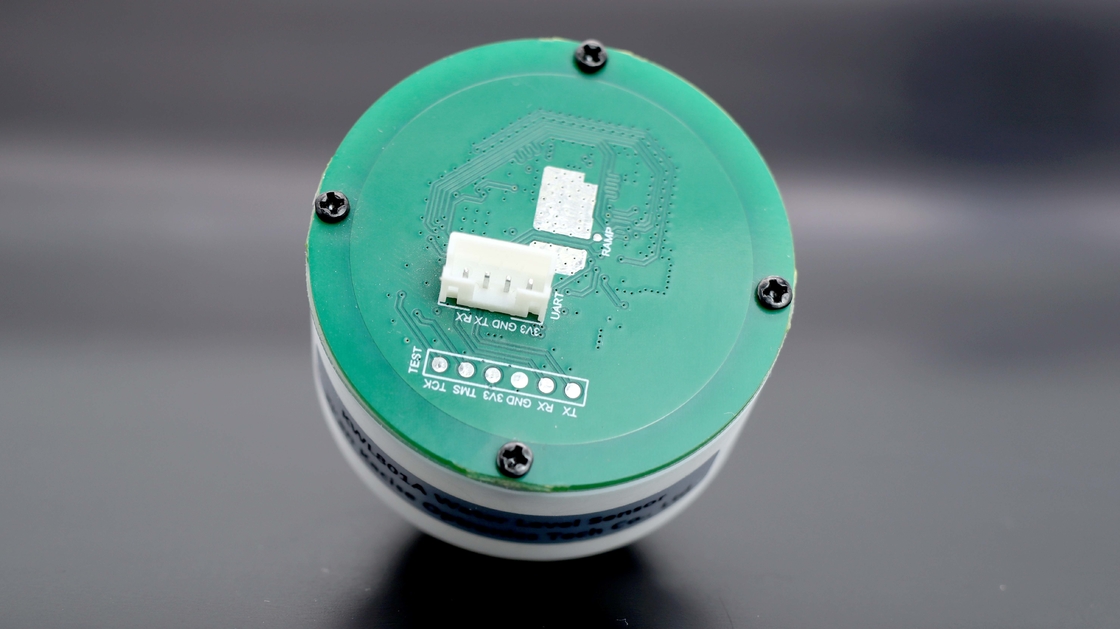

Η διεπαφή της μονάδας φαίνεται στην παρακάτω εικόνα:

Κατά την εγκατάσταση της μονάδας, προσπαθήστε να τη διατηρείτε σταθερή για να αποφύγετε το τρέμουλο της μονάδας και να διατηρήσετε το περιβάλλον όσο το δυνατόν πιο ανοιχτό.

1. Η απόσταση μεταξύ της μονάδας και της επιφάνειας του νερού είναι μεγαλύτερη από 30 cm για να διασφαλιστεί ότι η μπροστινή όψη της μονάδας (επιφάνεια κεραίας) είναι παράλληλη με τη στάθμη του υγρού μέτρησης.
2. Η απόσταση μεταξύ της μονάδας και της άκρης της δεξαμενής, της άκρης της πισίνας, της άκρης του φράγματος του ποταμού και της άκρης της πισίνας είναι μεγαλύτερη από 1 μέτρο.

3. επιλέξτε όσο λιγότερο πτητική είναι η θέση της μονάδας εγκατάστασης (προσπαθήστε να μην εγκαταστήσετε στη θύρα έγχυσης και ο κυματισμός εξόδου είναι μεγάλος, όσο μεγαλύτερη είναι η ακρίβεια της μέτρησης, τόσο χειρότερα).

4. Διάγραμμα εγκατάστασης

Εγγύηση εντός της εμβέλειας της δέσμης χωρίς περισπασμούς, όπως όχθες της όχθης του ποταμού.

Σημεία που πρέπει να σημειωθούν

1. Η εγκατάσταση της μονάδας για να διατηρείται σταθερή όσο το δυνατόν περισσότερο, να αποφεύγεται το jitter της μονάδας, το περιβάλλον περιβάλλον να ανοίγει όσο το δυνατόν περισσότερο.
2. Η απόσταση μεταξύ της μονάδας και της επιφάνειας του νερού είναι μεγαλύτερη από 30 cm για να διασφαλιστεί ότι η μπροστινή όψη της μονάδας (επιφάνεια κεραίας) είναι παράλληλη με τη στάθμη του υγρού μέτρησης
3. Η απόσταση μεταξύ της μονάδας και της άκρης της δεξαμενής, της άκρης της πισίνας, της άκρης του φράγματος του ποταμού και της άκρης της πισίνας είναι μεγαλύτερη από 0,5 μέτρα.
4. επιλέξτε όσο λιγότερο πτητική είναι η θέση της μονάδας εγκατάστασης (προσπαθήστε να μην εγκαταστήσετε στη θύρα έγχυσης και ο κυματισμός εξόδου είναι μεγάλος, όσο μεγαλύτερη είναι η ακρίβεια της μέτρησης, τόσο χειρότερο)

Για παράδειγμα, τα δεδομένα που αποστέλλονται είναι FF 2A 4B 90 42 47, όπου FF είναι η κεφαλίδα του πλαισίου, τα μεσαία 4 byte "2A 4B 90 42" είναι οι πληροφορίες απόστασης και το τέλος μεγέθους ορίζει τις πραγματικές πληροφορίες σε 42 90 4B 2A (δεκαεξαδικός τύπος κινητής υποδιαστολής).87 cm2, το οποίο μετατρέπεται σε δεκαδικό.

47 είναι ένα άθροισμα ελέγχου, ο υπολογισμός του είναι ως εξής:

Πρώτα για να μετατρέψετε την απόσταση κινητής υποδιαστολής 72,1468 uint32_t ακέραιος (4 byte) σε 72, σε χαμηλό επίπεδο σε δύο byte 0 (HEX 0), χαμηλό 72 (HEX 48) ως άθροισμα ελέγχου ως κεφαλή πλαισίου χαμηλό, υψηλό + + ακέραιος αριθμός για λήψη χαμηλών 8 bit, (FF + 0 x40 x47 + 0 x 0 x 00 +).

Προσθήκη: λειτουργία δοκιμής SScom

Μπορεί να δοκιμαστεί χρησιμοποιώντας μια σειριακή θύρα για βοήθεια (χέρι SScom):

1. Χρησιμοποιήστε τη μονάδα σειριακής θύρας USB που είναι συνδεδεμένη στη διεπαφή USB του υπολογιστή, ανοίξτε το λογισμικό σειριακής διόρθωσης σφαλμάτων SSCOM, επιλογή
2. Η σωστή θύρα.
3. Στείλτε το AT + TLVS = 1 n, για να μετατρέψετε τη συμβολοσειρά εξόδου, σύμφωνα με την αποστολή της εντολής
4. "AT + START n";
5. Η συμβολοσειρά εξόδου

Σημείωση: ο προεπιλεγμένος ρυθμός baud είναι 9600. Εάν ανοίξετε μια συμβολοσειρά χωρίς τη δεξιά πλευρά του SSCOM, κάντε κλικ στην επέκταση στα δεξιά του "Αποθήκευση παραμέτρων" για να την εμφανίσετε.

Σημειώσεις:

Στην κατάσταση λειτουργίας του MCU, για να ρυθμίσετε τις παραμέτρους, στείλτε πρώτα την εντολή επαναφοράς (διακοπή της εργασίας), προσαρμόστε την εντολή εισαγωγής και, στη συνέχεια, στείλτε την εντολή επαναφοράς (κάντε τη διαμόρφωση αποτελεσματική) και στείλτε την εντολή έναρξης.

Εντολή αιτήματος:

Ορισμός δεδομένων: 0 για επαναφορά των εργοστασιακών ρυθμίσεων, 1 για επανεκκίνηση του προγράμματος.

Δεδομένα απάντησης:

Παραδείγματα:

Αίτημα: 7 f 10 10 00 00 02 00 00 9 e 33 01

Απάντηση: 7 f 10 10 00 00 0 f 17 01

Όπου το τμήμα δεδομένων 00 00 σημαίνει επαναφορά των εργοστασιακών ρυθμίσεων.

Εντολή αιτήματος:

Ορισμός δεδομένων: εύρος τιμών 1--247.

Δεδομένα απάντησης:

Παραδείγματα:

Αίτημα: 7F 10 20 01 00 01 02 00 01 6E 21

Απάντηση: 7 f 10 20 01 00 01 51 D7

Το τμήμα δεδομένων 00 01 υποδεικνύει ότι η υποτελής διεύθυνση έχει οριστεί σε 1.

Εντολή αιτήματος:

Ορισμός δεδομένων: Η τιμή δεδομένων είναι Δεδομένα Float, η μονάδα είναι μέτρα, η τιμή μήκους δεδομένων είναι 4 byte, η μορφή δεδομένων είναι χαμηλή 16 bit δεδομένων στο μπροστινό μέρος, υψηλή 16 bit δεδομένων στο πίσω μέρος.

Δεδομένα απάντησης:

Παραδείγματα:

Αίτημα: 7 46 00 02 04 f 10 20 00 00 41 30 έως 40 19

Απ: 7F 10 20 46 00 02 A1 C3

00 00 41 30 στο οποίο το τμήμα δεδομένων των δεδομένων κινητής υποδιαστολής είναι 11 μέτρα.

Εντολή αιτήματος:

Ορισμός δεδομένων: Ορίστε το χρονικό διάστημα συλλογής δεδομένων του μετρητή στάθμης νερού, μονάδα ms και η ελάχιστη τιμή είναι 100 ms.

Δεδομένα απάντησης:

Παραδείγματα:

Αίτημα: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Απάντηση: 7F 10 20 2E 00 01 60 1E

Μεταξύ αυτών, το τμήμα δεδομένων 03 E8 μετατρέπεται σε δεκαδικό 1000, δηλαδή το διάστημα απόκτησης δεδομένων ορίζεται στα 1000ms.

Εντολή αιτήματος:

Δεδομένα απάντησης:

Παραδείγματα:

Αίτημα: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Απάντηση: 7F 10 20 02 00 01 A1 D7

Το τμήμα δεδομένων 28 80 σημαίνει ότι ο ρυθμός baud επικοινωνίας έχει οριστεί σε 9600.

Εντολή αιτήματος:

Δεδομένα απάντησης:

Ορισμός δεδομένων: εύρος τιμών 1--247.

Παραδείγματα:

Αίτημα: 7 f 03 01 00 20 01 D4 14

Απάντηση: 7 f 03 02 0 01 51 8 e

Το τμήμα δεδομένων 00 01 σημαίνει ότι η υποτελής διεύθυνση είναι 1.

Εντολή αιτήματος:

Δεδομένα απάντησης:

Ορισμός δεδομένων: Η τιμή δεδομένων είναι Δεδομένα Float, η μονάδα είναι μέτρα, η τιμή μήκους δεδομένων είναι 4 byte, η μορφή δεδομένων είναι χαμηλή 16 bit δεδομένων στο μπροστινό μέρος, υψηλή 16 bit δεδομένων στο πίσω μέρος.

Παραδείγματα:

Αίτημα: 7 46 f 03 20 00 00 02 24

Απάντηση: 7 f 03 04 00 00 41 30 54, 70

Το τμήμα δεδομένων 00 00 41 30 μετατρέπεται σε δεδομένα κινητής υποδιαστολής, που είναι 11 μέτρα.

Εντολή αιτήματος:

Δεδομένα απάντησης:

Παραδείγματα:

Αίτημα: 7 f 20 00 02 03 01 24 14

Απ: 7F 03 02 25 80 8B 7E

Το τμήμα δεδομένων 28 80 σημαίνει ότι ο ρυθμός baud επικοινωνίας είναι 9600.

Εντολή αιτήματος:

Δεδομένα απάντησης:

Ορισμός δεδομένων: Ορίστε το χρονικό διάστημα συλλογής δεδομένων του μετρητή στάθμης νερού, μονάδα ms και η ελάχιστη τιμή είναι 100 ms.

Παραδείγματα:

Αίτημα: 7F 03 20 2E 00 01 EF C3

Απάντηση: 7 f 03 02 90 F0 03 E8

Μεταξύ αυτών, το τμήμα δεδομένων 03 E8 μετατράπηκε σε δεκαδικό 1000, υποδεικνύοντας ότι το διάστημα απόκτησης δεδομένων ήταν 1000ms.

Εντολή αιτήματος:

Δεδομένα απάντησης:

Ορισμός δεδομένων: Η τιμή δεδομένων είναι δεδομένα τύπου Float, η μονάδα είναι μέτρα. Η τιμή του μήκους δεδομένων είναι 4 byte, μορφή δεδομένων για τα χαμηλά 16 bit δεδομένων στο πρώτο, υψηλά δεδομένα 16 bit πίσω. Η σημασία του αποτελέσματος της μέτρησης σχετίζεται με τον τύπο της μέτρησης και η προεπιλογή είναι η στάθμη του νερού.

Παραδείγματα:

Αίτημα: 7 4 0 fa 48 0 0 f 00 02 e

Απάντηση: 7 f 04 04 04 19 3 f 9 e 25 2 c

Το τμήμα δεδομένων 04 19 3F 9E μετατρέπεται σε δεδομένα κινητής υποδιαστολής που είναι 1,2345 μέτρα.

19049 e3f, σε ένα σημείο, με δεξιά ψηλή θέση.

Εντολή αιτήματος:

Δεδομένα απάντησης:

Ορισμός δεδομένων: Τα δεδομένα είναι σε μορφή κωδικοποίησης BCD, 0x20 0x23 0x05 0x12, που σημαίνει δεδομένα 20230512.

Εντολή αιτήματος:

Δεδομένα απάντησης:

Ορισμός δεδομένων: 0x7F στα δεδομένα είναι η διεύθυνση 485 της συσκευής.
