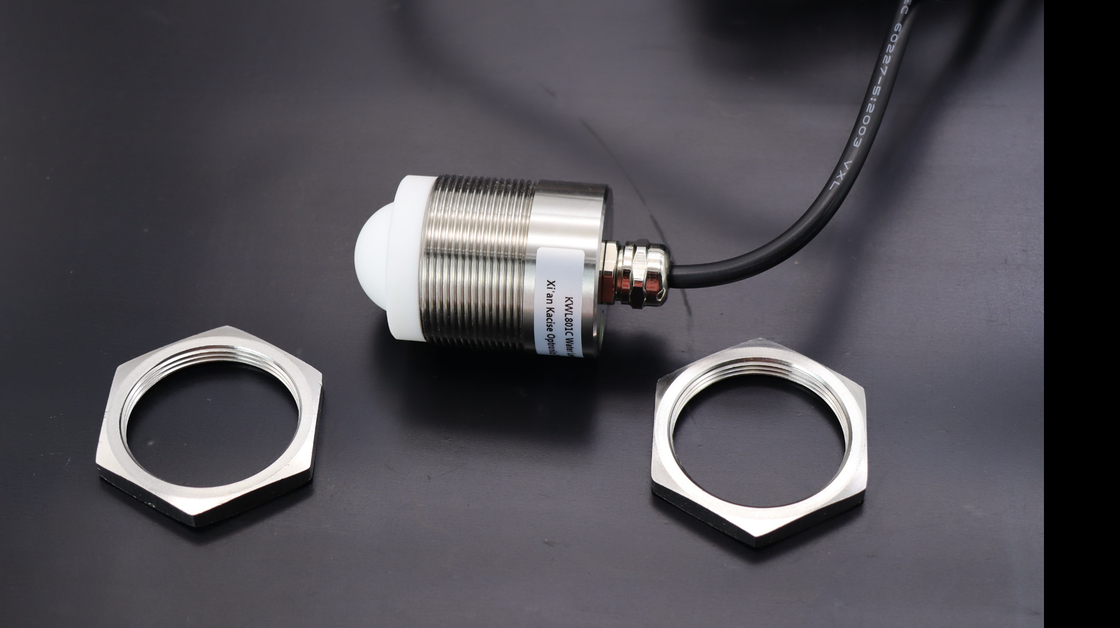

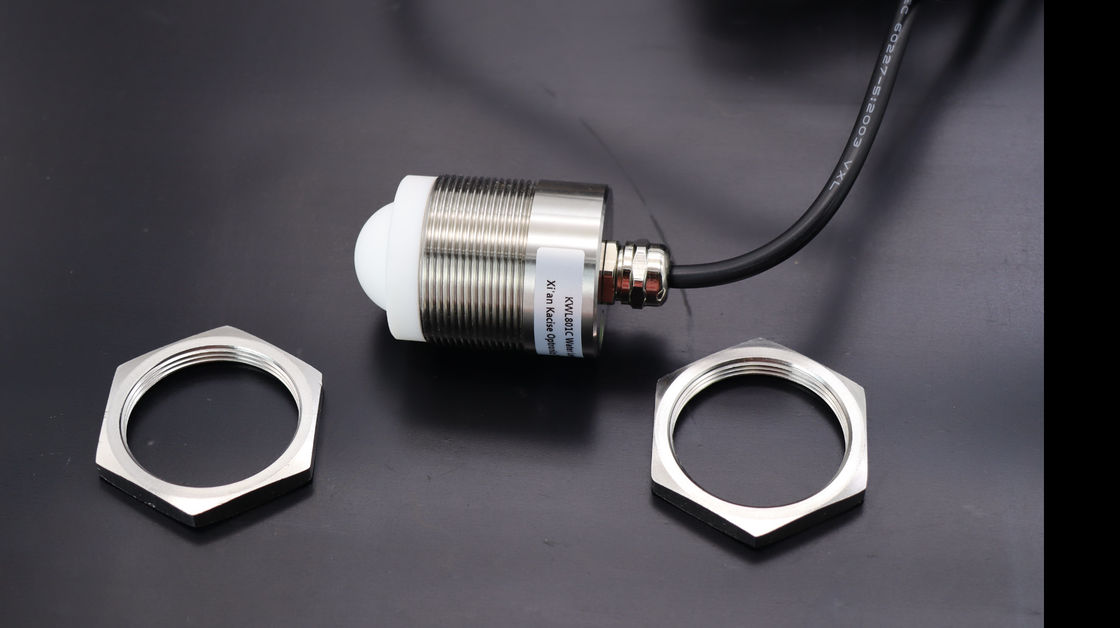

Name: Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KWL801C
Price: 400.00 USD
Availability: InStock

Σπίτι > προϊόντα > συσκευή αποστολής σημάτων επιπέδων ραντάρ >

Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz

Ραδιοφωνική Αρχιτεκτονική Ράδαρα

Δείκτης επιπέδου ραντάρ 80GHz

Σύνθετος μετρητής επιπέδου ραντάρ

Τόπος καταγωγής:

Κίνα (ηπειρωτική χώρα)

Μάρκα:

KACISE

Πιστοποίηση:

certificate of explosion-proof, CE

Αριθμό μοντέλου:

KWL801C

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz

Λεπτομέρειες για το προϊόν

Συχνότητα μέτρησης:

80GHz

Συχνότητα απόκτησης:

≥ 200 ms/ ρυθμιζόμενο

ρεύμα λειτουργίας:

12V/14mA

Ακρίβεια μέτρησης απόστασης:

±2 mm

Πρωτόκολλο επικοινωνίας:

Modbus/ πρωτόκολλο κειμένου

πλάτος δέσμης κεραίας:

±2,75°

Πρόσθετη τάση:

9 ~ 24V

ρεύμα παλμού ραδιοσυχνοτήτων:

100mA/20ms

Εργασιακή υγρασία:

0~95%

Τύπος νήματος:

Γ νήμα/ εξατομικευμένο

Θερμοκρασία λειτουργίας:

-40~75℃

Βαθμός αντοχής στο νερό:

Διάκριση IP68

Καθαρό βάρος:

00,6 κιλά

Επισημαίνω:

Ραδιοφωνική Αρχιτεκτονική Ράδαρα

Δείκτης επιπέδου ραντάρ 80GHz

Σύνθετος μετρητής επιπέδου ραντάρ

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1pcs

Συσκευασία λεπτομέρειες

κάθε μονάδα έχει μεμονωμένο κουτί και όλα τα κουτιά είναι συσκευασμένα σε τυποποιημένες συσκευασίες

Χρόνος παράδοσης

5-8 εργάσιμες ημέρες

Όροι πληρωμής

T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς

1000 κομμάτια την εβδομάδα

Συγγενικά προϊόντα

Χρησιμοποιείται για την παρακολούθηση του επιπέδου νερού των δεξαμενών.

Βρείτε την καλύτερη τιμή

Βίντεο

Μικρότερες γωνίες εκτόξευσης και πολλαπλές μεθόδους μέτρησης

Βρείτε την καλύτερη τιμή

KLD802 αισθητήρας επιπέδων ραντάρ με την κεραία φακών μη επαφών PTFE για τη συνεχή μέτρηση επιπέδων

Βρείτε την καλύτερη τιμή

RS485 Έξοδος KWL801B Ραδόρο μετρητή επιπέδου νερού για παρακολούθηση εγκαταστάσεων επεξεργασίας λυμάτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86--17719566736

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

ΟδιαχωρισμόςΜΕτήσιο επίπεδο ραντάρ διαίρεσηςΑισθητήρας

1.Εισαγωγή

1.1 Σύνοψη του προϊόντος

Ο αισθητήρας επιπέδου ραντάρ KWL801C συμμορφώνεται με τις τυποποιημένες προδιαγραφές που περιγράφονται στο εθνικό πρότυπο DB50/T 826-2017 για μετρητές επιπέδου.Το κεντρικό του συστατικό είναι σχεδιασμένο με πλήρως σφραγισμένη προστασία από το νερό IP68.

Το μέγιστο εύρος μέτρησης του προϊόντος εκτείνεται έως 40 μέτρα, με ελάχιστο τυφλό σημείο μικρότερο από 6 cm.

Λόγω της υψηλότερης συχνότητας και του ευρύτερου εύρους ζώνης, επιτυγχάνεται ανώτερη ακρίβεια.

1.2 Αρχή ανίχνευσης

Ο αισθητήρας επιπέδου ραντάρ βασίζεται στην αρχή της αντανάκλασης του πεδίου χρόνου (TDR).Όταν συναντά την επιφάνεια του μετρούμενου μέσου, μέρος του παλμού του μετρητή επιπέδου ραντάρ αντανακλάται για να σχηματιστεί ηχώ επιστροφής στον πομπό πομπό κατά μήκος της ίδιας διαδρομής,και η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι σε άμεση αναλογία με τον χρόνο διάδοσης του παλμού., επομένως υπολογίζεται το ύψος του επιπέδου.

2.Ειδικότητα

Βασισμένο στο αυτο-αναπτύχθηκε CMOS χιλιοστών κύματος RF τσιπ
Πιο συμπαγή αρχιτεκτονική RF
Μεγαλύτερη αναλογία σήματος/θόρυβου
Μικρότερη νεκρή ζώνη
Διάταξη 5GHz
Μεγαλύτερη ανάλυση μετρήσεων και ακρίβεια μετρήσεων
Λιγότερη επιρροή από τις παρεμβολές στο περιβάλλον εγκατάστασης
Πιο βολική εγκατάσταση και
Σύγχρονο σχεδιασμό ενσωματωμένης επίπεδης κεραίας

3Τεχνικές προδιαγραφές

Σχήμα	KWL801C-RS485	KWL801C-RJ45	KWL801C-RS232	KWL801C-TTL
Συχνότητα μέτρησης	80GHz
Επικοινωνία	RS485
Συχνότητα απόκτησης	≥ 200 ms/ ρυθμιζόμενο
ρεύμα λειτουργίας	12V/14mA
Ακριβότητα μέτρησης απόστασης	±2 mm
Πρωτόκολλο επικοινωνίας	Modbus/ πρωτόκολλο κειμένου
πλάτος δέσμης κεραίας	±2,75°
Πρόσθετη τάση	9 ~ 24V
Πεδίο μέτρησης	0.2~40m 0.18~30m 0.1~15/20m 0.06~3/5/10m
ρεύμα παλμού ραδιοκυμάτων	100mA/20ms
Εργασιακή υγρασία	0~95%
Τύπος νήματος	Γ νήμα/ εξατομικευμένο
Θερμοκρασία λειτουργίας	-40~75°C
Βαθμός αντοχής στο νερό	Διάκριση IP68
Καθαρό βάρος	00,6 κιλά

4Οδηγίες καλωδίωσης

4.1 [έκδοση RS485] Οδηγίες καλωδίωσης

Κόκκινη γραμμή	Επικοινωνία VCC (9~24V)
Μαύρη γραμμή	Εθνική Τράπεζα
Κίτρινη γραμμή	485-Α
Πράσινη γραμμή	485-Β

Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz 0

4.2 [Εκδοχή δικτυακής θύρας RJ45] Οδηγίες καλωδίωσης

Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz 1

4.3 [έκδοση RS232] Οδηγίες καλωδίωσης

Κόκκινη γραμμή	12 (6~28V τροφοδοσία)
Μαύρη γραμμή	Εθνική Τράπεζα
Κίτρινη γραμμή	TX
Πράσινη γραμμή	RX

Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz 2

4.4 [Εκδοχή TTL] Οδηγίες καλωδίωσης

Κόκκινη γραμμή	ΚΑΚ
Μαύρη γραμμή	Εθνική Τράπεζα
Κίτρινη γραμμή	TX
Πράσινη γραμμή	RX

Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz 3

5.Διάσταση

Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz 4

6.Συχνές

1Ε: Μπορώ να βάλω το δικό μου λογότυπο στο προϊόν;

Α: Βεβαίως. Το λογότυπο μπορεί να τυπωθεί στο περίβλημα, και το όνομα της εταιρείας μπορεί να χαραχθεί στην πινακίδα.

2Ε: Τι γίνεται με τον έλεγχο ποιότητας;

Α: Όλα τα προϊόντα θα δοκιμαστούν 3 φορές πριν συσκευαστούν.

3Ερώτηση: Μπορώ να εκδώσω δοκιμαστική εντολή, 1 pc για παράδειγμα;

Α: Σίγουρα, η παραγγελία δοκιμής είναι αποδεκτή. Γενικά, έχουμε κοινά μοντέλα σε αποθέματα. Το δείγμα θα σταλεί εντός 1 εβδομάδας, μετά την παραλαβή της πληρωμής.

4Ε: Μπορείτε να σχεδιάσετε σύμφωνα με τις απαιτήσεις μου;

Α: Φυσικά, η ομάδα μας θα σχεδιάσει για εσάς, για να κάνει το μετρητή ροής γάλακτος μας να λειτουργεί τέλεια από την πλευρά σας.

7.Πληροφορίες εταιρειών

Πιο συμπαγή αρχιτεκτονική ραδιοσυχνοτήτων KWL801C Ραδόρο, συχνότητα μέτρησης 80GHz 5

Το Xi'an Kacise έχει πιστοποιηθεί σύμφωνα με τα πρότυπα ISO 9001-2008, GJB 9001B-2009, CE, εγγενής ασφάλειας και απομονωμένης ασφάλειας.που εξασφαλίζουν τα προϊόντα μας συμμορφώνονται με τα διεθνή πρότυπα.

Ειδικευόμαστε στην κατασκευή οργάνων μέτρησης πίεσης, επιπέδου και ροής και συναφών προϊόντων για 10 χρόνια.Μέσα από τις προσπάθειες ολόκληρου του προσωπικού μας, έχουμε γίνει ένας επαγγελματίας κατασκευαστής οργάνων μέτρησης και προμηθευτής λύσεων.

Επί του παρόντος, ο αισθητήρας Kacise εξάγεται ήδη στην Αμερική, την Ισπανία, την Αυστραλία, τη Χιλή και 20 άλλες χώρες και περιοχές και έλαβε πολλές ευνοϊκές σχόλες.Οι διανομείς μας στο εξωτερικό αυξάνονται επίσης.Θεωρούμε λογικές τιμές, αποτελεσματικό χρόνο παραγωγής και καλή υπηρεσία μετά την πώληση ως την αρχή μας και ελπίζουμε να συνεργαστούμε με περισσότερους πελάτες για την αμοιβαία ανάπτυξη.
