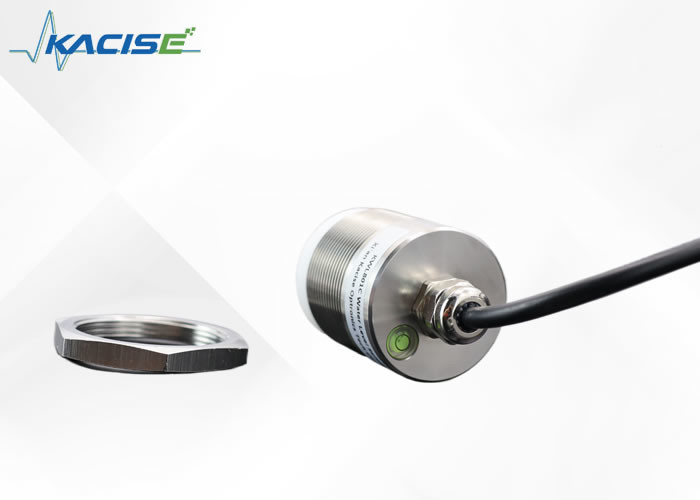

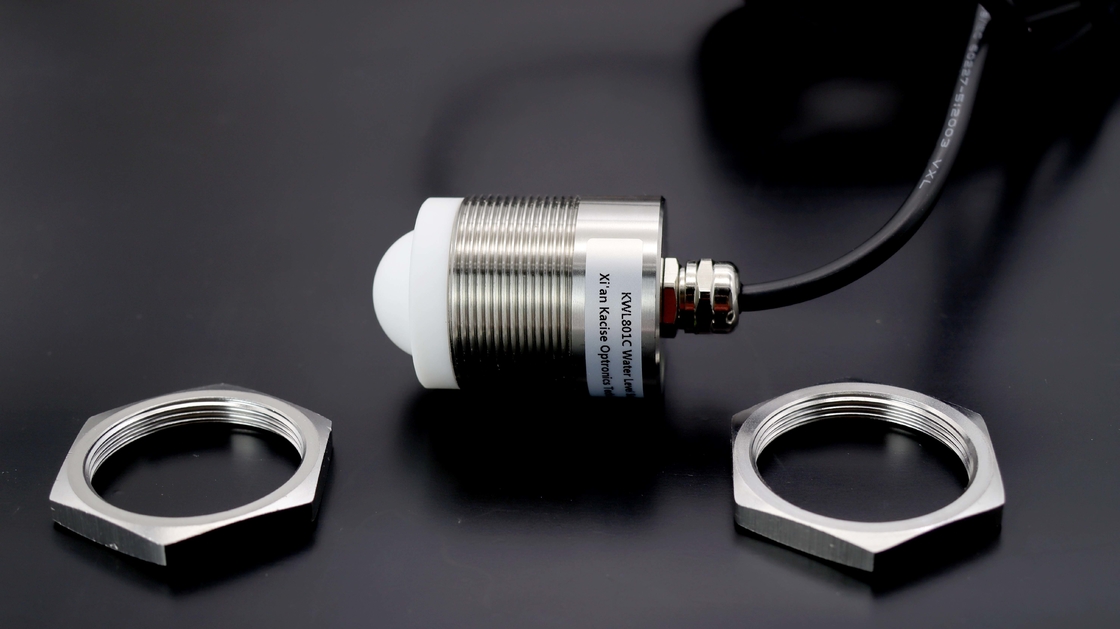

80GHz συχνότητα Προσαρμοσμένος Ραδιοεπίπεδος Μεταδότης τύπου νήματος με IP68 Αδιάβροχο για εύρος μέτρησης 0,06-10m

80GHz συχνότητα Προσαρμοσμένος Ραδιοεπίπεδος Μεταδότης τύπου νήματος με IP68 Αδιάβροχο για εύρος μέτρησης 0,06-10m

Προσαρμοσμένος πομπός τύπου ραντάρ

10m συσκευή αποστολής σημάτων επιπέδων ραντάρ

Μεταδότης επιπέδου ραντάρ δεξαμενής

Place of Origin:

CHINA

Μάρκα:

KACISE

Πιστοποίηση:

CE

Model Number:

KWL801C

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Τάση τροφοδοσίας:
9 ~ 24V
Υγρασία εργασίας:
0 ~ 95%
Καθαρό Βάρος:
00,6 κιλά
πλάτος δέσμης κεραίας:
±2,75°
Τύπος νήματος:
Γ νήμα/ εξατομικευμένο
Συχνότητα μέτρησης:
80GHz
Συχνότητα απόκτησης:
≥ 200 ms/ ρυθμιζόμενο
Μοντέλα προϊόντων:
KWL801C
Επισημαίνω:

Προσαρμοσμένος πομπός τύπου ραντάρ

,

10m συσκευή αποστολής σημάτων επιπέδων ραντάρ

,

Μεταδότης επιπέδου ραντάρ δεξαμενής

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1pcs
Συσκευασία λεπτομέρειες
κάθε μονάδα έχει μεμονωμένο κουτί και όλα τα κουτιά είναι συσκευασμένα σε τυποποιημένες συσκευασίες
Χρόνος παράδοσης
5-8 εργάσιμες ημέρες
Όροι πληρωμής
T/T,Western Union,MoneyGram
Δυνατότητα προσφοράς
1000 κομμάτια την εβδομάδα
Περιγραφή του προϊόντος

Εγχειρίδιο λειτουργίας αισθητήρα επιπέδου ραντάρ διαχωρισμού

1Εισαγωγή
1.1 Σύνοψη του προϊόντος

Ο αισθητήρας επιπέδου ραντάρ KWL801C συμμορφώνεται με τις τυποποιημένες προδιαγραφές που περιγράφονται στο εθνικό πρότυπο DB50/T 826-2017 για μετρητές επιπέδου.Το κεντρικό του συστατικό είναι σχεδιασμένο με πλήρως σφραγισμένη προστασία από το νερό IP68.
Το μέγιστο εύρος μέτρησης του προϊόντος εκτείνεται έως 40 μέτρα, με ελάχιστο τυφλό σημείο μικρότερο από 6 cm.
Λόγω της υψηλότερης συχνότητας και του ευρύτερου εύρους ζώνης, επιτυγχάνεται ανώτερη ακρίβεια.

1.2 Αρχή ανίχνευσης

Ο αισθητήρας επιπέδου ραντάρ βασίζεται στην αρχή της αντανάκλασης του πεδίου χρόνου (TDR).Όταν συναντά την επιφάνεια του μετρούμενου μέσου, μέρος του παλμού του μετρητή επιπέδου ραντάρ αντανακλάται για να σχηματιστεί ηχώ επιστροφής στον πομπό πομπό κατά μήκος της ίδιας διαδρομής,και η απόσταση μεταξύ του πομπού και της επιφάνειας του μετρούμενου μέσου είναι σε άμεση αναλογία με τον χρόνο διάδοσης του παλμού, επομένως υπολογίζεται το ύψος του επιπέδου.

2. Χαρακτηριστικό
  • Βασισμένο στο αυτο-αναπτύχθηκε CMOS χιλιοστών κύματος RF τσιπ
  • Πιο συμπαγή αρχιτεκτονική RF
  • Μεγαλύτερη αναλογία σήματος/θόρυβου
  • Μικρότερη νεκρή ζώνη
  • Διάταξη 5GHz
  • Μεγαλύτερη ανάλυση μετρήσεων και ακρίβεια μετρήσεων
  • Λιγότερη επιρροή από τις παρεμβολές στο περιβάλλον εγκατάστασης
  • Πιο βολική εγκατάσταση και
  • Σύγχρονο σχεδιασμό ενσωματωμένης επίπεδης κεραίας
3Τεχνικές προδιαγραφές
ΣχήμαKWL801C-RS485KWL801C-RJ45KWL801C-RS232KWL801C-TTL
Συχνότητα μέτρησης80GHz
ΕπικοινωνίαRS485
Συχνότητα απόκτησης≥ 200 ms/ ρυθμιζόμενο
ρεύμα λειτουργίας12V/14mA
Ακριβότητα μέτρησης απόστασης±2 mm
Πρωτόκολλο επικοινωνίαςModbus/ πρωτόκολλο κειμένου
πλάτος δέσμης κεραίας±2,75°
Πρόσθετη τάση9 ~ 24V
Πεδίο μέτρησης

0.2~40m
0.18~30m
0.1~15/20m
0.06~3/5/10m

ρεύμα παλμού ραδιοκυμάτων100mA/20ms
Εργασιακή υγρασία0~95%
Τύπος νήματοςΓ νήμα/ εξατομικευμένο
Θερμοκρασία λειτουργίας-40~75°C
Βαθμός αντοχής στο νερόΔιάκριση IP68
Καθαρό βάρος00,6 κιλά
4Οδηγίες καλωδίωσης
4.1 [έκδοση RS485] Οδηγίες καλωδίωσης
Κόκκινη γραμμήΕπικοινωνία VCC (9~24V)
Μαύρη γραμμήΕθνική Τράπεζα
Κίτρινη γραμμή485-Α
Πράσινη γραμμή485-Β

80GHz συχνότητα Προσαρμοσμένος Ραδιοεπίπεδος Μεταδότης τύπου νήματος με IP68 Αδιάβροχο για εύρος μέτρησης 0,06-10m 0

4.2 [Εκδοχή δικτυακής θύρας RJ45] Οδηγίες καλωδίωσης

80GHz συχνότητα Προσαρμοσμένος Ραδιοεπίπεδος Μεταδότης τύπου νήματος με IP68 Αδιάβροχο για εύρος μέτρησης 0,06-10m 1

4.3 [έκδοση RS232] Οδηγίες καλωδίωσης
Κόκκινη γραμμή12 (6~28V τροφοδοσία)
Μαύρη γραμμήΕθνική Τράπεζα
Κίτρινη γραμμήTX
Πράσινη γραμμήRX

80GHz συχνότητα Προσαρμοσμένος Ραδιοεπίπεδος Μεταδότης τύπου νήματος με IP68 Αδιάβροχο για εύρος μέτρησης 0,06-10m 2

4.4 [Εκδοχή TTL] Οδηγίες καλωδίωσης
Κόκκινη γραμμήΚΑΚ
Μαύρη γραμμήΕθνική Τράπεζα
Κίτρινη γραμμήTX
Πράσινη γραμμήRX

80GHz συχνότητα Προσαρμοσμένος Ραδιοεπίπεδος Μεταδότης τύπου νήματος με IP68 Αδιάβροχο για εύρος μέτρησης 0,06-10m 3

5. Διάσταση

80GHz συχνότητα Προσαρμοσμένος Ραδιοεπίπεδος Μεταδότης τύπου νήματος με IP68 Αδιάβροχο για εύρος μέτρησης 0,06-10m 4

6. Ενημερωτικά ερωτήματα

1Ε: Μπορώ να βάλω το δικό μου λογότυπο στο προϊόν;
Α: Βεβαίως. Το λογότυπο μπορεί να τυπωθεί στο περίβλημα και το όνομα της εταιρείας να χαραχθεί στην πινακίδα.
2Ε: Τι γίνεται με τον έλεγχο ποιότητας;
Α: Όλα τα προϊόντα θα δοκιμαστούν 3 φορές πριν συσκευαστούν.
3Ερώτηση: Μπορώ να εκδώσω δοκιμαστική εντολή, 1 pc για παράδειγμα;
Α: Βεβαίως, η παραγγελία δοκιμής είναι αποδεκτή. Γενικά, έχουμε κοινά μοντέλα σε απόθεμα. Το δείγμα θα σταλεί εντός 1 εβδομάδας, μετά την παραλαβή της πληρωμής.
4Ε: Μπορείτε να σχεδιάσετε σύμφωνα με τις απαιτήσεις μου;
Α: Φυσικά, η ομάδα μας θα σχεδιάσει για εσάς, για να κάνει τον μετρητή ροής γάλακτος μας να λειτουργεί τέλεια από την πλευρά σας.
