| Μοντέλο |

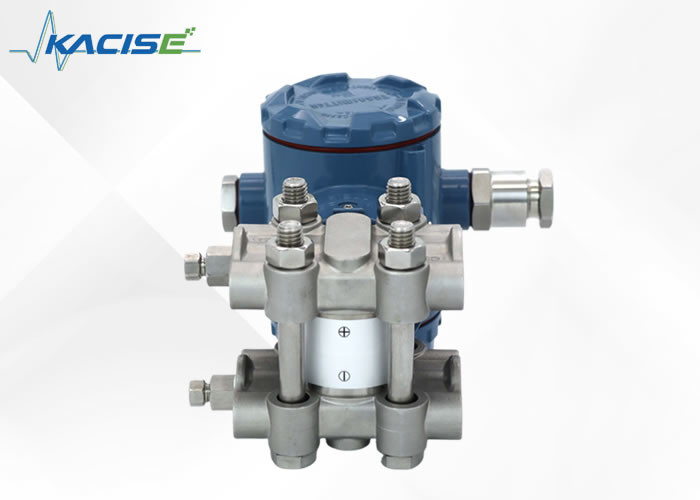

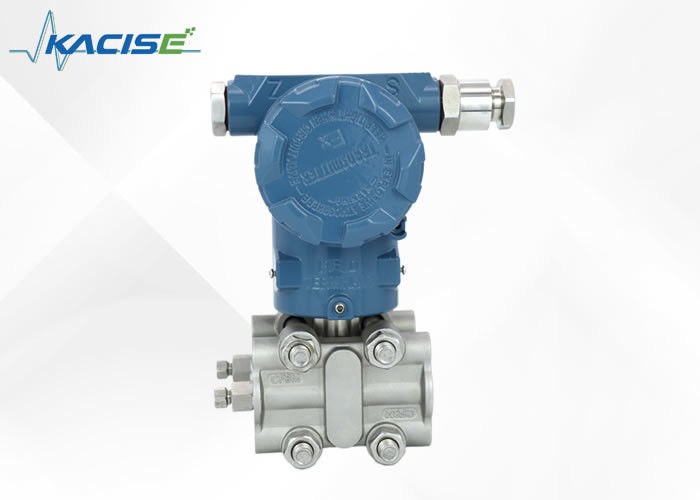

Πομπός διαφορικής πίεσης υψηλής ακρίβειας KPT1000-DP |
| Μέσο μέτρησης |
Μετρά την πίεση υγρού, αερίου ή ατμού |
| Τύπος μέτρησης |
Μέτρηση διαφορικής πίεσης, μέτρηση απόλυτης πίεσης |
| Σήμα εξόδου |
Ψηφιακό σήμα πρωτοκόλλου 4~20mA+HART
Σήμα σειριακής θύρας RS485
|
| Εύρος μέτρησης |
Κωδικός εύρους |
0Β |
0C |
0Ε |
0F |
0G |
| Σειρά |
(0~0,6)KPa~6KPa |
(0~2)KPa~40KPa |
(0~2,5)KPa~250KPa |
(0~10)KPa~1MPa |
(0~30)KPa~3MPa |
| Συνιστώμενη αναλογία συμπίεσης |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Ακρίβεια αναφοράς |
±0,05% |
Εάν TD＞10 (TD=μέγιστο εύρος/εύρος ρύθμισης), τότε: |
±(0,005*TD)% |
Εάν το εύρος είναι προϊόν 0B, TD＞6, τότε: |
/ |
| ±0,075% |
±(0,0075*TD)% |
±(0,125*TD)% |
| ±0,1% |
±(0,01*TD)% |
±(0,166*TD)% |
| Εφέ θερμοκρασίας περιβάλλοντος |
Ο συνολικός αντίκτυπος στους (-25~+65)℃ είναι:
±(0,15*TD+0,05)%*Εύρος
Ο συνολικός αντίκτυπος σε (-40~-25)℃ και (+65~+85)℃ είναι:
±(0,2*TD+0,05)%*Εύρος
|
| Φαινόμενο υπερπίεσης |
±0,1%*Εύρεση |
| Φαινόμενο στατικής πίεσης |
±(0,05%URL+0,075%Span)/10MPa |
| Μακροπρόθεσμη σταθερότητα |
±0,15%URL/10 έτη |
| Εφέ τροφοδοσίας |
±0,001%/10V(12~36)VDC, αμελητέα |
| Όριο εύρους |
Μπορεί να ρυθμιστεί αυθαίρετα εντός των άνω και κάτω ορίων του εύρους. Συνιστάται να επιλέξετε έναν κωδικό εύρους με τη χαμηλότερη δυνατή αναλογία εύρους για βελτιστοποίηση των χαρακτηριστικών απόδοσης. |
| Μηδενική ρύθμιση |
Εύρος βαθμονόμησης ≥ Ελάχιστο εύρος |
| Εφέ θέσης εγκατάστασης |
Η αλλαγή της θέσης εγκατάστασης παράλληλα με την επιφάνεια του διαφράγματος δεν θα προκαλέσει επιρροή στο σημείο μηδέν. Εάν η θέση εγκατάστασης δεν είναι παράλληλη με την επιφάνεια του διαφράγματος, μπορεί να εξαλειφθεί με βαθμονόμηση. Καμία επίδραση στο εύρος |
| Ρεύμα συναγερμού |
Εκτός σύνδεσης |
3,6 mA |
| Διαδικτυακά |
21 mA |
| Αντοχή μόνωσης |
100MΩ ή περισσότερο στη γείωση (DC 500V) |
| Αντοχή μόνωσης |
Για γείωση AC 500V 50/60Hz, 1 λεπτό |
| Χρόνος απόκρισης |
Η σταθερά απόσβεσης του στοιχείου του ενισχυτή είναι 0,1S και η χρονική σταθερά του αισθητήρα είναι: (0,1~1,6)S, ανάλογα με το εύρος και την αναλογία εύρους. Η πρόσθετη ρυθμιζόμενη χρονική σταθερά είναι: (0,1~60)S. Η επίδραση στη μη γραμμική έξοδο (όπως η συνάρτηση τετραγωνικής ρίζας) εξαρτάται από αυτή τη συνάρτηση και μπορεί να υπολογιστεί ανάλογα. |
| Θερμοκρασία περιβάλλοντος |
-40~+85℃ Με οθόνη: -20~+65℃ |
| Θερμοκρασία αποθήκευσης |
-40~+125℃ |
| θερμοκρασία αποθήκευσης |
-40~+85℃ Με οθόνη: -20~+65℃ |
| Πίεση εργασίας (έλαιο σιλικόνης) |
16MPa 25MPa 42MPa τρία επίπεδα |
| Όριο στατικής πίεσης |
Από την απόλυτη πίεση 3,5 KPa έως την ονομαστική πίεση, η πίεση προστασίας μπορεί να είναι μεγαλύτερη από 1,5 φορές την ονομαστική πίεση και να εφαρμόζεται και στις δύο πλευρές του πομπού ταυτόχρονα |
| Διάφραγμα απομόνωσης |
Ανοξείδωτο ατσάλι 316L,Hastelloy C-276,Τάνταλο,Επιχρυσωμένο |
| Υλικό σύνδεσης διαδικασίας |
Ανοξείδωτο ατσάλι 304, 316 προαιρετικό |
| Παξιμάδια και μπουλόνια |
Ανοξείδωτος χάλυβας (A2-70), γαλβανισμένος ανθρακούχο χάλυβας (12,8) |
| Περίβλημα πομπού |
Κράμα αλουμινίου + εποξειδική ρητίνη (επιφανειακός ψεκασμός)
Ανοξείδωτο ατσάλι
|
| Στεγανοποιητικός δακτύλιος |
Καουτσούκ νιτρίλιο-βουταδιένιο (NBR), φθοριούχο καουτσούκ (FKM), πολυτετραφθοροαιθυλένιο (PTFE) |
| Πλήρωση |
Λάδι σιλικόνης, βρώσιμο λάδι, λάδι FL |
| Σύνδεση διαδικασίας |
Και τα δύο άκρα της φλάντζας σύνδεσης διεργασίας έχουν εσωτερικά σπειρώματα NPT1/4 και UNF7/16 |
| Επίπεδο προστασίας |
IP65, IP67 (αντεκρηκτικό) |
| Βάρος |
2,6Kg (χωρίς βραχίονα τοποθέτησης, εξαρτήματα σύνδεσης διεργασίας) |
