IP65 Βιομηχανικός μεταδότης πίεσης πετρελαίου με εγγενή ασφάλεια Ex Ib IIB T6 Gb και μηδενικό σφάλμα ≤±1%FS για γεωτρήσεις πετρελαϊκών πηγών

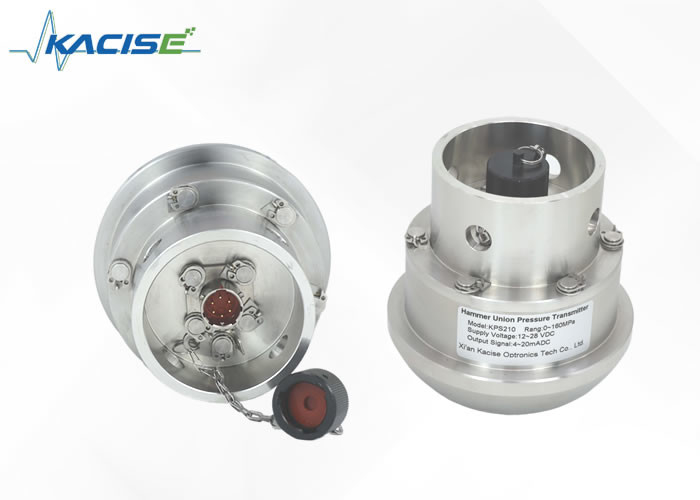

Ο πομπός υψηλής πίεσης με μετρητή καταπόνησης KPS210 είναι ένα νέο προϊόν που ενσωματώνει την ξένη προηγμένη τεχνολογία και την εγχώρια τεχνολογία κατασκευής αισθητήρων. Είναι μια ακόμη αποκρυστάλλωση της εισαγωγής και αφομοίωσης της τεχνολογίας ξένων προϊόντων από την εταιρεία μας. Ο αισθητήρας υιοθετεί εισαγόμενο, υψηλής ακρίβειας, μεγάλης αντοχής μετρητή τάσης και εγχώρια μοναδική τεχνολογία διαφράγματος. Το εύρος μέτρησής του μπορεί να φτάσει τα 160Mpa και έχει τα χαρακτηριστικά υψηλής απόκρισης, υψηλής ακρίβειας, ισχυρής δομής, αντοχής στη διάβρωση, αντοχής σε κραδασμούς, υψηλής απόδοσης και απόδοσης υψηλού κόστους.

Το προϊόν χρησιμοποιείται ευρέως στον εξοπλισμό γεώτρησης στη βιομηχανία πετρελαίου, ειδικά για τη μέτρηση υψηλής πίεσης εισαγόμενων οχημάτων ρωγμών και οχημάτων τσιμέντου. Είναι ο προτιμώμενος πομπός για την αντικατάσταση των εισαγόμενων προϊόντων.

Αυτός ο αντιεκρηκτικός τύπος πληροί τις απαιτήσεις των προτύπων GB3836.1-2010 και GB3836.4-2010 και έχει λάβει το πιστοποιητικό αντιεκρηκτικής προστασίας. Το αντιεκρηκτικό σήμα είναι Ex ib IIB T6 Gb.

Το αντιεκρηκτικό προϊόν είναι κατάλληλο για περιπτώσεις όπου μπορεί να εμφανιστούν εκρηκτικά αέρια. Οι αντίστοιχες αντιεκρηκτικές περιοχές είναι η Ζώνη 1 και η Ζώνη 2 και το τυπικό αντιπροσωπευτικό της αέριο είναι το προπάνιο.

4.1 Μεταφορές

Ελέγξτε εάν το όργανο έχει υποστεί ζημιά κατά τη μεταφορά. Εάν υπάρχει εμφανής ζημιά, επικοινωνήστε μαζί μας.

4.2 Συσκευασία και αποθήκευση

Μην αφαιρείτε τη συσκευασία πριν την εγκατάσταση.

4.3 Επιτρεπόμενες συνθήκες αποθήκευσης:

• Θερμοκρασία αποθήκευσης: -40~+70 °C
• Υγρασία αποθήκευσης: 45%~75% σχετική υγρασία (χωρίς συμπύκνωση)

Το ευαίσθητο στην πίεση στοιχείο που χρησιμοποιείται σε αυτό το προϊόν μεταδίδει την πίεση μέσω του ευαίσθητου στην πίεση διαφράγματος. Οποιοδήποτε άγγιγμα θα προκαλέσει βλάβη στον πομπό.

▶ Μην αγγίζετε με κανέναν τρόπο το εσωτερικό της διεπαφής πίεσης.

5.1 Προετοιμασία εγκατάστασης

Ελέγξτε ότι η εμφάνιση του πομπού είναι καλή.

Η επιφάνεια στεγανοποίησης της διεπαφής πίεσης του πομπού είναι καθαρή και άθικτη.

Εξετάστε τη δυνατότητα εφαρμογής του μετρούμενου μέσου.

Η θερμοκρασία περιβάλλοντος και η μέση θερμοκρασία πρέπει να είναι εντός των τεχνικών προδιαγραφών του προϊόντος.

Υπάρχει αρκετός χώρος για ασφαλή ηλεκτρική εγκατάσταση.

5.2 Μέθοδος εγκατάστασης και στεγανοποίησης πομπού: Union 2”#1502

5.3 Ηλεκτρικό σύστημα πομπού

Το πρόσθετο που ταιριάζει με το προϊόν είναι ένα αδιάβροχο πρόσθετο. Για να διασφαλίσετε το επίπεδο προστασίας του προϊόντος, φροντίστε να κλειδώσετε τον σύνδεσμο κατά την ηλεκτρική σύνδεση.

Τροφοδοσία: Ανατρέξτε στην ετικέτα του προϊόντος για λεπτομέρειες (το τροφοδοτικό πρέπει να πληροί τις απαιτήσεις των σχετικών προτύπων και το σύστημα τροφοδοσίας πρέπει να είναι αξιόπιστο.) Ο εγγενώς ασφαλής αντιεκρηκτικός πομπός τροφοδοτείται από ένα φράγμα ασφαλείας.

Απαιτήσεις ηλεκτρικής σύνδεσης: Επιλέξτε ένα καλώδιο με διάμετρο που ταιριάζει με το στυπιοθλίπτη καλωδίου και ο στυπιοθλίπτης καλωδίου και το βύσμα πρέπει να είναι άθικτα.

Απαιτήσεις ηλεκτρικής σύνδεσης: Δείτε την ετικέτα του προϊόντος για τον ορισμό της καλωδίωσης

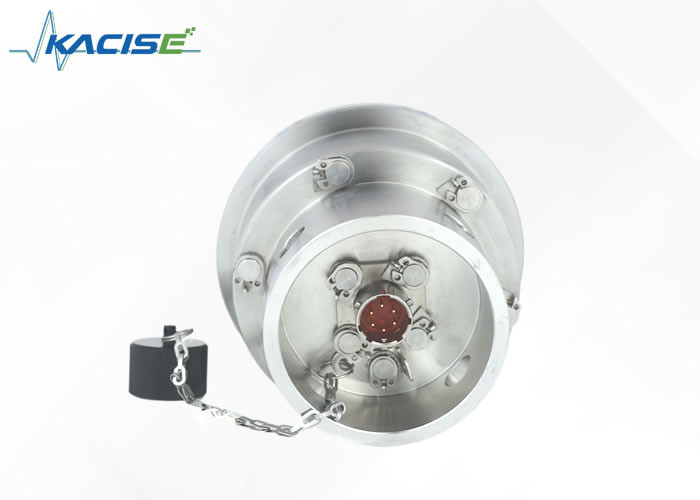

Ορισμός καρφίτσας προϊόντος:

• A (κόκκινο): τροφοδοτικό V﹢
• B (μαύρο): έξοδος σήματος OUT (σύστημα δύο καλωδίων)
• Γ: άδειο
• Δ: άδειο
• E (κίτρινο): επαναφορά + (βαθμονόμηση)
• F (λευκό): επαναφορά - (βαθμονόμηση)

5.4 Προφυλάξεις χρήσης εγγενούς πομπού ασφαλείας για περιβάλλον εκρηκτικών αερίων

Όταν χρησιμοποιούνται εγγενώς ασφαλείς αντιεκρηκτικοί πομποί σε περιβάλλοντα εκρηκτικών αερίων για ηλεκτρική σύνδεση, θα πρέπει να συνδυάζονται με φραγμούς ασφαλείας για να σχηματίσουν ένα εγγενώς ασφαλές αντιεκρηκτικό σύστημα. Το φράγμα ασφαλείας και το τροφοδοτικό τοποθετούνται σε ασφαλή περιοχή και ο εγγενώς ασφαλής πομπός τοποθετείται σε επικίνδυνη περιοχή. Δώστε προσοχή στην ασφαλή γείωση.

5.5 Προφυλάξεις χρήσης εσωτερικού πομπού ασφαλείας για περιβάλλον εκρηκτικών αερίων

Όταν χρησιμοποιούνται εγγενώς ασφαλείς αντιεκρηκτικοί πομποί σε περιβάλλοντα εκρηκτικών αερίων για ηλεκτρική σύνδεση, θα πρέπει να συνδυάζονται με φραγμούς ασφαλείας για να σχηματίσουν ένα εγγενώς ασφαλές αντιεκρηκτικό σύστημα. Τα φράγματα ασφαλείας και τα τροφοδοτικά πρέπει να τοποθετούνται στην ασφαλή περιοχή και οι εγγενώς ασφαλείς πομποί πρέπει να τοποθετούνται στην επικίνδυνη περιοχή. Δώστε προσοχή στην ασφαλή γείωση.

Το εγγενώς ασφαλές σύστημα εξόδου δύο καλωδίων 4~20mADC εμφανίζεται ως εξής:

Η μέγιστη επιτρεπόμενη κατανεμημένη χωρητικότητα Cc=Co-Ci, η μέγιστη επιτρεπόμενη κατανεμημένη αυτεπαγωγή Lc=Lo-Li του καλωδίου σύνδεσης του συστήματος μεταξύ του πομπού και του φράγματος ασφαλείας.

Η μέγιστη επιτρεπόμενη κατανεμημένη χωρητικότητα Cc=Co-Ci,

Η μέγιστη επιτρεπόμενη κατανεμημένη αυτεπαγωγή Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

Το φράγμα ασφαλείας μπορεί να επιλεγεί ελεύθερα από τον χρήστη, εφόσον οι παράμετροι πληρούν τις παραπάνω απαιτήσεις και διαθέτουν πιστοποιητικό αντιεκρηκτικής προστασίας. Η εγκατάσταση και η χρήση του φράγματος ασφαλείας πρέπει να πραγματοποιούνται σύμφωνα με το εγχειρίδιο οδηγιών του φραγμού ασφαλείας.
