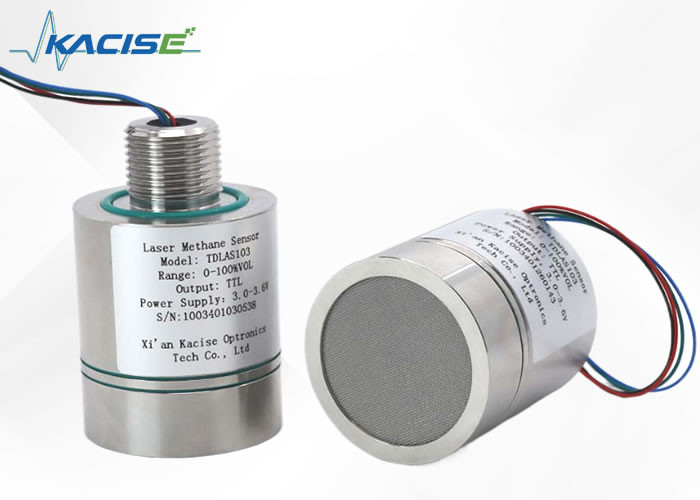

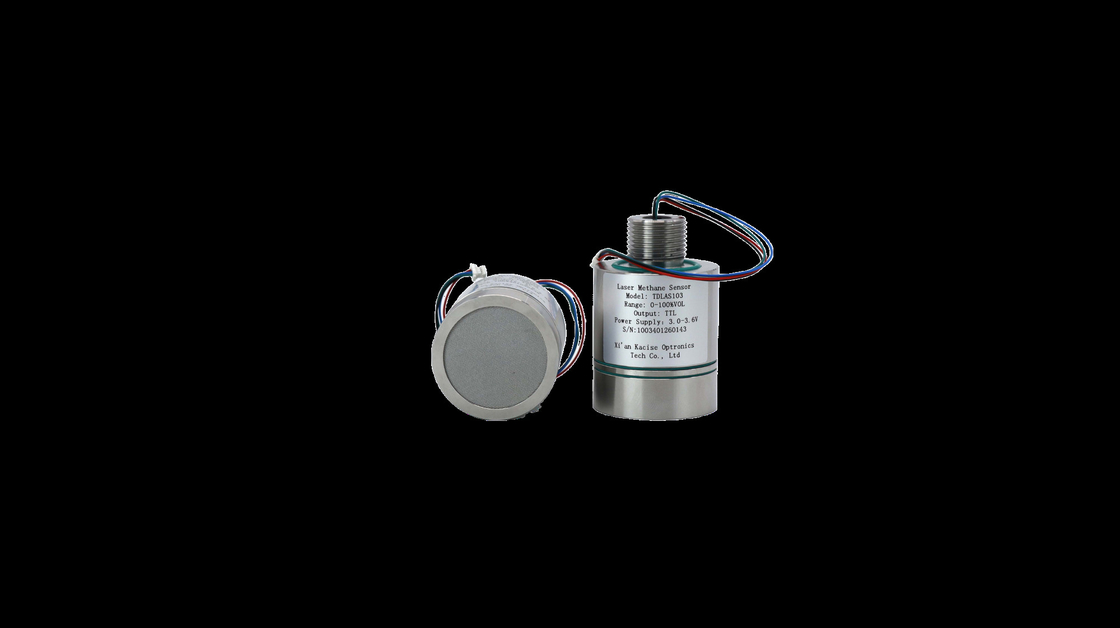

Προσαρμόσιμη μονάδα αισθητήρα αέρα 0-20% VOL με μεθάνιο με μέγιστο ρεύμα 210mA

Εισαγωγή

Χρησιμοποιώντας την τεχνολογία TD-LAS, ο αισθητήρας μεθανίου 3.3V ανιχνεύει το μεθανό μέσω του μοναδικού φάσματος απορρόφησης του χρησιμοποιώντας ένα λέιζερ 1653.7nm, με αντοχή στις παρεμβολές από υδρατμούς και άλλα αέρια.Συνδυασμός άμεσης απορρόφησης με διαμόρφωση μήκους κύματος, διαθέτει μια οπτική δομή μονοπατιού τύπου "N" για εκτεταμένη απορρόφηση και υψηλή ακρίβεια.ο αισθητήρας λειτουργεί καλά σε διάφορα περιβάλλονταΤο τυποποιημένο πρωτόκολλο επικοινωνίας και η διασύνδεση με νήματα αυξάνουν τη συμβατότητά του, καθιστώντας το ιδανικό για ανίχνευση διαρροής μεθανίου και συναγερμούς σε βιομηχανίες όπως η εστίαση, η χημική και η εξόρυξη άνθρακα.

Ειδικότητα

•Υψηλή ακρίβεια ανίχνευσης

Τεχνολογία άμεσης και διαμόρφωσης μήκους κύματος σε συνδυασμό με σχεδιασμό διπλής οπτικής διαδρομής, σφάλμα μέτρησης ≤±6% πραγματική τιμή @ 25°C

•Καλή προσαρμοστικότητα στο περιβάλλον

Ευρύς αλγόριθμος διόρθωσης αντιστάθμισης θερμοκρασίας, μπορεί να ανταποκριθεί στην εφαρμογή -40~+70°C

•Δυνατή αντιανταναγκαστικότητα

Τεχνολογία ανίχνευσης απορρόφησης με λέιζερ με "φάσμα δακτυλικών αποτυπωμάτων" μεθανίου, αντι-δηλητηρίαση, αντι-βροχή και άλλες παρεμβολές αερίων·

•Ισχυρή προστασία της δομής

Σχεδιασμός από υλικό από ανοξείδωτο χάλυβα, που πληροί το επίπεδο ανθεκτικότητας σε έκρηξη Exia IIC T6 Ga

•Χαμηλό κόστος

Μεγάλη διάρκεια ζωής, χαμηλή κατανάλωση ενέργειας, μοντελοποιημένη σχεδίαση, εύκολη ενσωμάτωση

Μέγεθος

Τεχνικές παραμέτρους:

Εφαρμογές:

α) Ο αισθητήρας εκπέμπει συνεχώς τη μετρούμενη συγκέντρωση μεθανίου, τη μετρούμενη θερμοκρασία, τη μετρούμενη πίεση, την ένταση του σήματος λέιζερ,θερμοκρασία λειτουργίας του λέιζερ και κωδικός σφάλματος μέσω της τυπικής σειριακής θύρας TTL

β) Έχει λειτουργία αυτοελέγχου, η οποία μπορεί να ανιχνεύσει εάν το λέιζερ, ο φωτοηλεκτρικός ανιχνευτής και ο αισθητήρας σταθεροποίησης τάσης είναι κανονικοί, γεγονός που βοηθά στην εξάλειψη του σημείου βλάβης.

Διασύνδεση επικοινωνίας και ορισμός

Φόρμα διεπαφής: SH1.0mm/4P

μήκος καλωδίου: 200 mm

Πρωτόκολλο επικοινωνίας

(1) Διαμόρφωση διεπαφής επικοινωνίας

Σειριακή θύρα UART: Baud rate: 115200, bits δεδομένων: 8 bits,

Μικρότητα στάσης: 1 bit, μικρότητα ισοτιμίας: χωρίς έλεγχο

(2) Περιγραφή πρωτοκόλλου επικοινωνίας

Αφού ενεργοποιηθεί ο αισθητήρας, περνά μια περίοδο προεπεξεργασίας (6-10s) και στη συνέχεια αρχίζει να εκπέμπει περιοδικά (1Hz) μια χορδή σταθερού μήκους.

Ανάλυση χορδών εξόδου (δείγμα):

Α 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 Β 00 13

Α: η κεφαλή του πλαισίου·

+000.00: τιμή συγκέντρωσης μεθανίου, δύο δεκαδικά σημεία διατηρημένα, μονάδα % vol·

+ 24.0: θερμοκρασία περιβάλλοντος, μονάδα °C·

1006.22: η πίεση περιβάλλοντος, μονάδα hPa·

16.1: η ένταση του φωτός λέιζερ και η αποτελεσματική περιοχή 3.6 21.6;

006.0: συντελεστής μεγέθυνσης, κανονικό εύρος 1,0-126.0;

00: κωδικοί σφάλματος

01Ασυνήθιστο οπτικό σήμα: 02, θερμοκρασία περιβάλλοντος ή ασυνήθιστη πίεση, υπερβολικά ισχυρό οπτικό σήμα, ανωμαλία θερμοκρασίας λέιζερ 04,

05Η ένδειξη φωτός είναι πολύ αδύναμη.

13: xor κωδικός ελέγχου

Κωδικός σφάλματος

Προφυλάξεις

α) Η τάση λειτουργίας του αισθητήρα είναι 3,3 V και το επίπεδο σειριακής διεπαφής 3,3 V·

β) ο αισθητήρας περιέχει οπτικά στοιχεία ακριβείας, παρακαλούμε αποφύγετε τις βίαιες συγκρούσεις.

γ) Προϋποθέσεις περιβάλλοντος εργασίας: -40°C ~ +70°C

d) Σχετική υγρασία 0-99% RH (μη συμπύκνωση).

Σημείωση: Η τάση λειτουργίας του αισθητήρα είναι 3,3 V. Απαγορεύεται η σύνδεση της τάσης τροφοδοσίας που υπερβαίνει τους 3,6 VDC στον αισθητήρα για να αποφευχθεί η βλάβη του αισθητήρα.

Υποστήριξη και Υπηρεσίες

Προσφέρουμε τεχνική υποστήριξη για αισθητήρες ανιχνευτών αερίων, συμπεριλαμβανομένης της εξειδικευμένης αντιμετώπισης προβλημάτων, επισκευής και συντήρησης.και παρέχουμε την τεκμηρίωση του προϊόντος και τα εγχειρίδιαΒοηθάμε με την επιλογή και προσαρμογή των προϊόντων, εξασφαλίζοντας το υψηλότερο επίπεδο εξυπηρέτησης για την βέλτιστη λειτουργία των ανιχνευτών αερίων σας.

Συσκευή και αποστολή:
Συσκευασία του προϊόντος:
Μονάδα αισθητήρα ανιχνευτή αερίου
Εγχειρίδιο χρήσης
Εγκαταστατικό υλικό
Πιστοποιητικό βαθμονόμησης
Πληροφορίες αποστολής:
Αναμενόμενος χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
