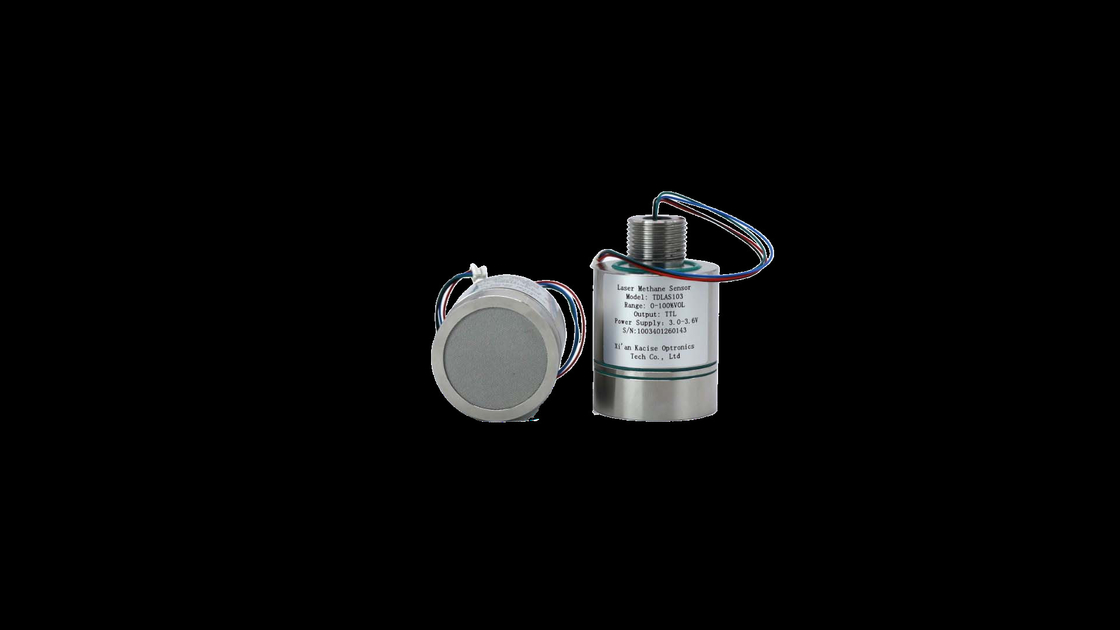

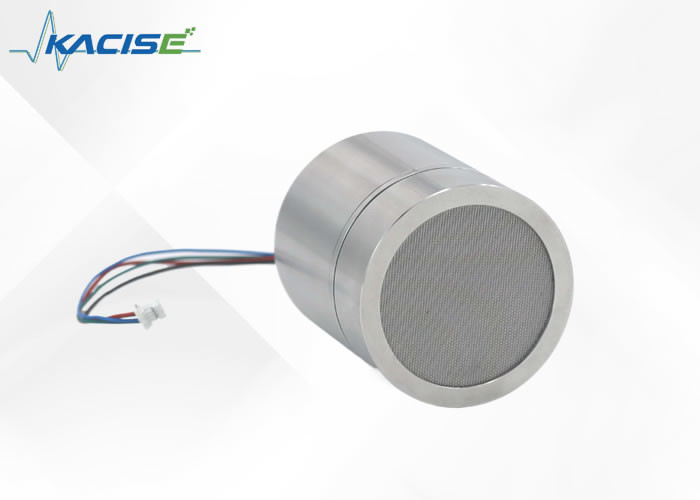

Εισαγωγή
Ο αισθητήρας λέιζερ μεθανίου 3,3 V έχει σχεδιαστεί χρησιμοποιώντας φασματοσκοπία απορρόφησης λέιζερ με δυνατότητα συντονισμού διόδου (TD-LAS), χρησιμοποιώντας ένα λέιζερ 1653,7 nm για την ανίχνευση του μεθανίου μέσω της διακριτής απορρόφησης του "φάσματος δακτυλικών αποτυπωμάτων". Είναι ανθεκτικό σε παρεμβολές από υδρατμούς ή άλλα αέρια. Συνδυάζοντας τεχνολογία άμεσης απορρόφησης και διαμόρφωσης μήκους κύματος και χρησιμοποιώντας μια δομή οπτικού μονοπατιού τύπου "N", επιτυγχάνει μεγάλη διαδρομή απορρόφησης, εξασφαλίζοντας υψηλή ευαισθησία και ακρίβεια. Ο αισθητήρας διαθέτει επίσης ένα λέιζερ χαμηλής θερμοκρασίας, έναν φωτοανιχνευτή και έναν αλγόριθμο αντιστάθμισης θερμοκρασίας, καθιστώντας τον προσαρμόσιμο σε διάφορα περιβάλλοντα. Η τυποποιημένη διεπαφή και το πρωτόκολλο επικοινωνίας ενισχύουν τη συμβατότητα. Αυτό το βασικό συστατικό των ανιχνευτών μεθανίου είναι ιδανικό για εφαρμογές σε υπόγειους χώρους, catering, βιομηχανικούς χημικούς τομείς και ανθρακωρυχεία για ανίχνευση διαρροής αερίου και συναγερμούς.
Χαρακτηριστικό
- Υψηλή ακρίβεια ανίχνευσης
Τεχνολογία άμεσης διαμόρφωσης και διαμόρφωσης μήκους κύματος σε συνδυασμό με σχεδιασμό διπλωμένης οπτικής διαδρομής, σφάλμα μέτρησης ≤±6% πραγματική τιμή @25℃ - Καλή περιβαλλοντική προσαρμοστικότητα
Ο αλγόριθμος διόρθωσης ευρείας αντιστάθμισης θερμοκρασίας, μπορεί να καλύψει την εφαρμογή -40~+70℃ - Ισχυρή κατά των παρεμβολών
Τεχνολογία ανίχνευσης απορρόφησης λέιζερ "φάσματος δακτυλικών αποτυπωμάτων" μεθανίου, κατά της δηλητηρίασης, κατά των υδρατμών και άλλων παρεμβολών αερίων. - Ισχυρή δομική προστασία
Σχεδιασμός υλικού από ανοξείδωτο χάλυβα, ανταποκρίνεται στο αντιεκρηκτικό επίπεδο Exia IIC T6 Ga - Χαμηλό κόστος
Μεγάλη διάρκεια ζωής, χαμηλή κατανάλωση ενέργειας, αρθρωτός σχεδιασμός, εύκολη ενσωμάτωση
Διαστάσεις
Τεχνικές παράμετροι:
| Παράμετροι | Τεχνικοί δείκτες |
| Μέτρηση αερίου | Μεθάνιο |
| Αρχή μέτρησης | TD-LAS |
| Λειτουργία ανίχνευσης | Διασκορπιστικό |
| Εύρος μέτρησης | 0-20% VOL (προσαρμόσιμο) |
| Σφάλμα μέτρησης @25℃ | <+0,06%VOL,0-1%VOL
<+6%Πραγματική τιμή,1-20% VOL |
| Κατώτερο όριο ανίχνευσης | 0,2% VOL |
| Ελάχιστη ανάλυση | 0,01% VOL |
| Χρόνος απόκρισης | T90<15s |
| Τάση λειτουργίας | 3,0VDC ~3,6VDC |
| Μέσο ρεύμα λειτουργίας | <30 mA |
| Ρεύμα αιχμής | <210 mA |
| Λειτουργία εξόδου | Τυπική σειριακή θύρα TTL |
| Θερμοκρασία λειτουργίας | -40℃~ +70℃ |
| Υγρασία λειτουργίας | 0 ~ 99% RH (συμπύκνωση) |
| Πινακίδα απόδειξη έκρηξης | Ex ia IICT6 Ga |
| Εγγενής παράμετρος ασφάλειας | Ui: 3,3 V Ii: 50 mA
Pi:0,250W Ci:20uF
Li: 3,14uH |
| Βαθμός προστασίας | IP66 |
| Βάρος προϊόντος | 255 γρ |
| Διαστάσεις προϊόντων | φ41,7mmx63,6mm |
Διεπαφή επικοινωνίας και ορισμός
Μορφή διεπαφής: SH1.0mm/4P
Μήκος καλωδίου: 200mm
| Αριθμός | Χρώμα | Ορισμός διεπαφής |
| 1 | Κόκκινος | VCC |
| 2 | Μαύρος | GND |
| 3 | Μπλε | RX |
| 4 | Πράσινος | TX |
Πρωτόκολλο Επικοινωνίας
(1) Διαμόρφωση διεπαφής επικοινωνίας
Σειριακή θύρα UART: Ρυθμός Baud: 115200, bit δεδομένων: 8 bit,
Bit διακοπής: 1 bit, bit ισοτιμίας: χωρίς έλεγχο
(2) Περιγραφή πρωτοκόλλου επικοινωνίας
| Αριθμός ακολουθίας byte | Κωδικός λειτουργίας | Αριθμός byte | Μονάδα | Παράδειγμα |
| 0 | Κεφαλή πλαισίου | 1 | - | ΕΝΑ |
| 1-7 | Συγκέντρωση | 7 | %VOL | +000,00 |
| 8 | Κενός χώρος | 1 | - | <SP> |
| 9-13 | Θερμοκρασία περιβάλλοντος | 5 | ℃ | +23,7 |
| 14 | Κενός χώρος | 1 | - | <SP> |
| 15-21 | Πίεση αέρα περιβάλλοντος | 7 | hPa | 1006.22 |
| 22 | Κενός χώρος | 1 | - | <SP> |
| 23-27 | Ένταση φωτός | 5 | - | +16.1 |
| 28 | Κενός χώρος | 1 | - | <SP> |
| 29-35 | Συντελεστής κέρδους | 7 | - | Β+6,0 |
| 36 | Κενός χώρος | 1 | - | <SP> |
| 37-38 | Κωδικός σφάλματος | 2 | - | 00 |
| 39 | Κενός χώρος | 1 | - | <SP> |
| 40-41 | Κωδικός ελέγχου Xor | 2 | - | 3D |
| 42 | Χαρακτήρας επιστροφής άμαξα | 1 | <CR>: | <CR>: |
| 43 | Χαρακτήρας αλλαγής γραμμής | 1 | <LF> | <LF> |
Αφού ενεργοποιηθεί ο αισθητήρας, περνάει μια περίοδο προεπεξεργασίας (6-10 δευτερόλεπτα) και στη συνέχεια αρχίζει να εξάγει περιοδικά (1Hz) μια συμβολοσειρά σταθερού μήκους. Η μορφή συμβολοσειράς φαίνεται στο παραπάνω σχήμα.
Ανάλυση συμβολοσειράς εξόδου (δείγμα):
A 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 B 00 13
Α: η κεφαλή του πλαισίου.
+000,00: τιμή συγκέντρωσης μεθανίου, δεσμευμένα δύο δεκαδικά ψηφία, μονάδα %vol.
+ 24,0: η θερμοκρασία περιβάλλοντος, η μονάδα ℃;
1006.22: η πίεση περιβάλλοντος, η μονάδα hPa.
16.1: η ένταση του φωτός λέιζερ και το ενεργό εύρος 3.6 21.6;
006,0: συντελεστής μεγέθυνσης, κανονικό εύρος 1,0-126,0;
00: κωδικοί σφαλμάτων
01: μη φυσιολογικό οπτικό σήμα. 02; Θερμοκρασία περιβάλλοντος ή μη φυσιολογική πίεση. Το οπτικό σήμα είναι πολύ ισχυρό. 04 ανωμαλία θερμοκρασίας λέιζερ.
05: το φωτεινό σήμα είναι πολύ αδύναμο.
13: κωδικός ελέγχου xor
Κωδικός σφάλματος
| Κωδικός σφάλματος | Εννοια | Κωδικός σφάλματος | Εννοια |
| 0 | Ο αισθητήρας λειτουργεί σωστά | 3 | Το σήμα λέιζερ είναι ισχυρό |
| 1 | Το σήμα του φωτοανιχνευτή είναι μη φυσιολογικό | 4 | Ανωμαλία θερμοκρασίας λέιζερ |
| 2 | Μη φυσιολογικός αισθητήρας θερμοκρασίας και πίεσης | 5 | Το σήμα λέιζερ είναι πολύ αδύναμο |
Υποστήριξη και Υπηρεσίες
Οι υπηρεσίες μας στον αισθητήρα ανιχνευτή αερίου περιλαμβάνουν βοήθεια από ειδικούς για προβλήματα και επισκευές, καθώς και συντήρηση, βαθμονόμηση και δοκιμές για να διασφαλιστεί η ακριβής λειτουργία. Παρέχουμε εγχειρίδια και τεκμηρίωση προϊόντων και προσφέρουμε καθοδήγηση σχετικά με την επιλογή και την προσαρμογή προϊόντων. Στόχος μας είναι να παρέχουμε κορυφαία υπηρεσία για να διασφαλίσουμε ότι οι ανιχνευτές αερίου σας λειτουργούν αποτελεσματικά και αξιόπιστα.
Συσκευασία και αποστολή:
Συσκευασία προϊόντος:
Μονάδα αισθητήρα ανιχνευτή αερίου
Εγχειρίδιο χρήσης
Υλικό τοποθέτησης
Πιστοποιητικό βαθμονόμησης
Πληροφορίες αποστολής:
Αναμενόμενος χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
