Δορυφόρος ροής Doppler υπερήχων

1.Εισαγωγή

Το υπερηχητικό μετρητή ροής Doppler βασίζεται στο φαινόμενο Doppler.Το υγρό μπορεί να περιέχει ακαθαρσίες όπως φυσαλίδες ή σωματίδια (μπορεί να θεωρηθεί ότι οι ακαθαρσίες στο υγρό έχουν την ίδια ταχύτητα με την ροή του νερού)Όταν τα υπερηχητικά κύματα έρχονται σε επαφή με τις ακαθαρσίες στο υγρό, τα αντανακλαζόμενα υπερηχητικά κύματα θα παράγουν μια μετατόπιση συχνότητας Δf.Η μετατόπιση συχνότητας Δf είναι ανάλογη με την ταχύτητα ροήςΗ ταχύτητα ροής του υγρού μπορεί να μετρηθεί με τη μέτρηση της μετατόπισης συχνότητας Δf.

2.Τεχνικές προδιαγραφές

3.Διαστάσεις

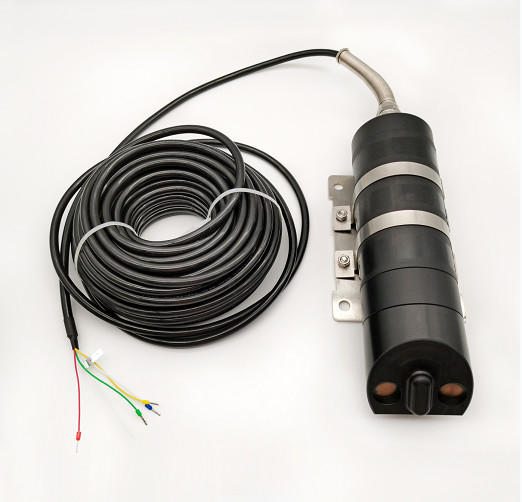

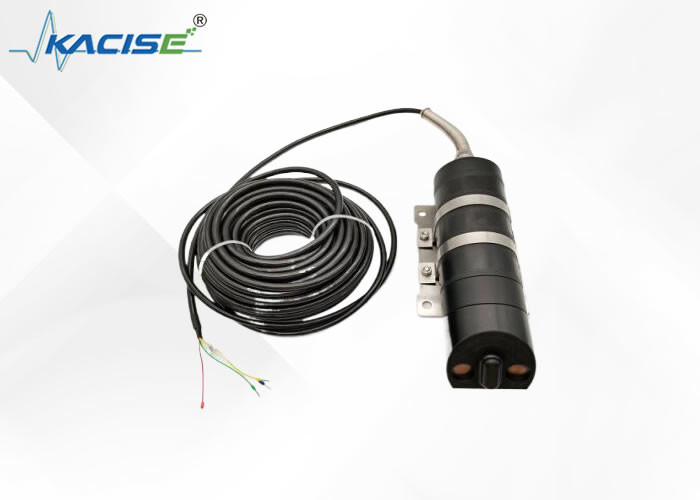

3.1 Εικόνα προϊόντος

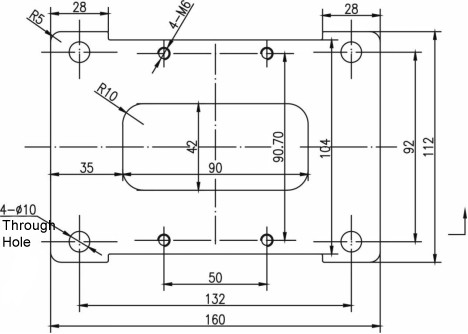

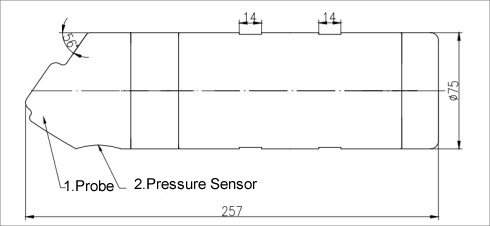

3.2 Διαστάσεις δομής

4- Εφαρμογή

Ένα υπερηχητικό μετρητή ροής Ντόπλερ είναι μια συσκευή που χρησιμοποιείται για τη μέτρηση των ρυθμών ροής νερού σε σωλήνες, κανάλια ή ποτάμια.

• Παρακολούθηση των καταστροφών από πλημμύρες
• Μέτρηση εκφόρτωσης λυμάτων
• Παρακολούθηση των φυσικών ποταμών
• Δημοτικά συστήματα ύδρευσης και αποχέτευσης
• Παρακολούθηση απώλειας νερού και διείσδυσης
• Έλεγχος διαδικασιών άρδευσης
• Μελέτες των εκβολών και των παλίρροιων
• Αλιεία και διατήρηση των υδάτων
• Έρευνα για την διάβρωση των ακτών
• Παρακολούθηση ροής απορροής
• Εκτίμηση αποστράγγισης οδών
• Μελέτες ροής καναλιών
• Παρακολούθηση ποταμικών διεργασιών

5.Καλωδίωση

Σύρμα ηλεκτρικής ενέργειας:

κόκκινο καλώδιο συνδεδεμένο με τον θετικό πόλο της τροφοδοσίας (12V+ ή 24V+) ·

Πράσινο καλώδιο συνδεδεμένο με τον αρνητικό πόλο της τροφοδοσίας ηλεκτρικής ενέργειας (12V- ή 24V-),

Σύρμα σήματος:

Λευκό σύρμα συνδεδεμένο με RS485A (T/R+) ·

Κίτρινο καλώδιο συνδεδεμένο με RS485B (T/R-) ·

Διαφανής αεραγωγός:

※Πρέπει να διατηρούνται χωρίς εμπόδια από την ατμόσφαιρα και να δίνουν προσοχή στην προστασία κατά την εγκατάσταση, ειδικά όταν περνά μέσα από το σωλήνα πεταλούδας, είναι απαραίτητο να προστατεύεται με ταινία πριν από την πεταλούδα για να αποφευχθεί η είσοδος νερού.μπορεί να προκαλέσει σφάλματα βάθους νερού και άλλα φαινόμενα.

Ο διαφανής αγωγός αέρα δεν μπορεί να διπλωθεί και η γωνία κάμψης δεν μπορεί να είναι < 90° κατά την επένδυση του σωλήνα.
