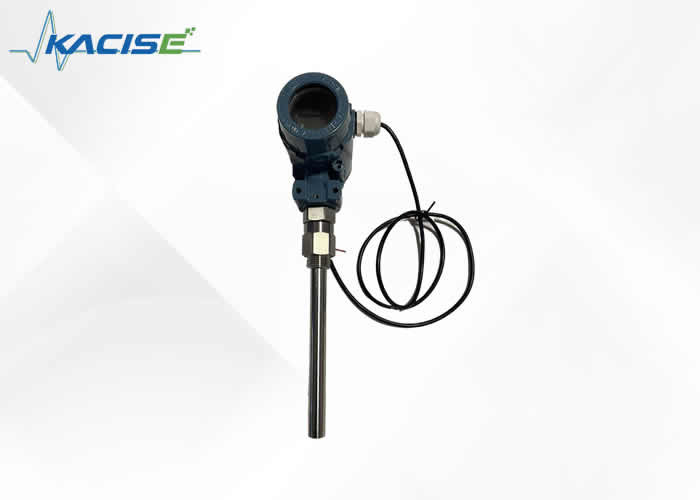

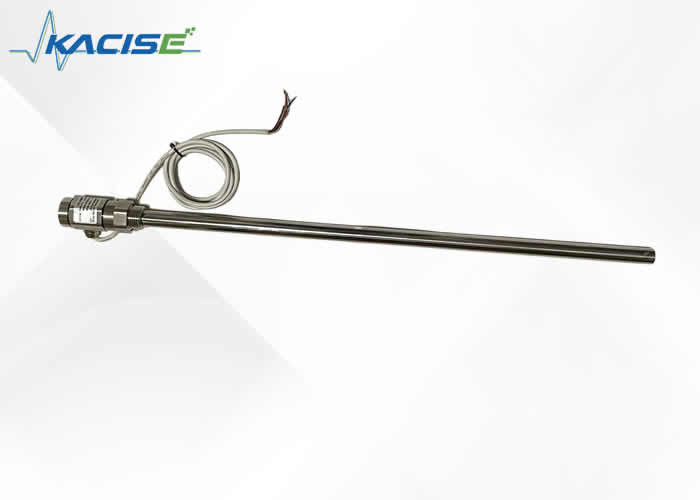

Ανθεκτικός στη διάβρωση χωρητικός πομπός με έξοδο NPN/PNP χρησιμοποιείται για παρακολούθηση επιπέδου σε εργαστηριακούς αντιδραστήρες

Ο ανθεκτικός στη διάβρωση χωρητικός πομπός επιπέδου, εξοπλισμένος με έξοδο NPN/PNP, έχει σχεδιαστεί ειδικά για την παρακολούθηση επιπέδου σε εργαστηριακούς αντιδραστήρες.Μπορεί να αντέξει τις διαβρωτικές ουσίες που συχνά υπάρχουν σε τέτοια περιβάλλονταΜε τις ακριβείς δυνατότητες ανίχνευσης, μετράει με ακρίβεια το επίπεδο του υγρού, παρέχοντας αξιόπιστα δεδομένα.διασφάλιση βέλτιστων συνθηκών αντίδρασης και ενίσχυση της συνολικής ασφάλειας και της αποτελεσματικότητας των πειραμάτων.

• Το πρωτόκολλο Modbus είναι εύκολο να ενσωματωθεί.
• Απλή δομή χωρίς κινητά ή ελαστικά στοιχεία, έτσι έχει υψηλή αξιοπιστία και ελάχιστη συντήρηση.μέση και μικρή συντήρηση.
• Μια ποικιλία από έξοδα σήματος είναι βολική για διαφορετικές διαμορφώσεις συστήματος.
• Κατάλληλο για τη μέτρηση επιπέδου δοχείων υψηλής θερμοκρασίας και υψηλής πίεσης και η μετρούμενη τιμή δεν επηρεάζεται από τη θερμοκρασία, την ειδική βαρύτητα του μετρούμενου υγρού,και το σχήμα και την πίεση του δοχείου.
• Είναι ιδιαίτερα κατάλληλο για τη μέτρηση ισχυρών διαβρωτικών υγρών, όπως οξύ και αλκαλικό.
• Τέλεια προστασία από υπερστροφές, υπερτάσεις και πολικότητα τροφοδοσίας.
• Ο ασύρματος αισθητήρας επιπέδου έχει ασύρματη λειτουργία τηλεμεταφοράς.
• Μπορεί να μετρήσει οποιοδήποτε μέσο.

• Πεδίο ανίχνευσης: 0,13m
• Πεδίο μέτρησης χωρητικότητας: 10PF ̇ 500PF
• Ακρίβεια: 0.1 τάξη, 0.2 τάξη, 0.5 τάξη, 1 τάξη
• Πεδίο πίεσης: -0,1MPa
• Αντίσταση θερμοκρασίας της ανίχνευσης: -50 ̇ 250 °C
• Θερμοκρασία περιβάλλοντος: -40°85°C
• Θερμοκρασία αποθήκευσης: -55°C+125°C
• Σημείο εξόδου: 4·20mA, επικοινωνία 485 κλπ.
• Η απόσταση επικοινωνίας του ασύρματου αισθητήρα επιπέδου εξόδου είναι μικρότερη από 200 μέτρα και η τάση τροφοδοσίας είναι 3,3-36V (προαιρετική τροφοδοσία μπαταρίας)
• Η τάση τροφοδοσίας: 536V DC
• Υλικό αισθητήρα επιπέδου: 316 ανοξείδωτο χάλυβα, 1Gr18Ni19Ti ή PTFE
• μακροπρόθεσμη σταθερότητα: ≤ 0,1% FS/έτος,
• Τεχνική μέθοδος για την ανάλυση της θερμοκρασίας
• Αξία ανθεκτικότητας σε έκρηξη: ExibIICT6
• Επίπεδο προστασίας: IP67

Οι χωρητικοί αισθητήρες επιπέδου υγρού έχουν διαφορετικές δομές λόγω διαφορετικών περιπτώσεων εφαρμογής και παραμέτρων, αλλά γενικά η κύρια δομή τους μπορεί να χωριστεί κατά προσέγγιση σε δύο μέρη,δηλαδή το τμήμα αισθητήρα και το τμήμα πομπού. όπως δείχνει η εικόνα:

Το A στην εικόνα δείχνει τον αισθητήρα, ο οποίος ανιχνεύει απευθείας τον εξοπλισμό του δοχείου ή μετρά στο μέσο μέτρησης του σωλήνα μέτρησης.

Β και Γ στο σχήμα είναι οι φλάντζες σύνδεσης της αέριας φάσης και της υγρής φάσης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού, οι οποίες χρησιμοποιούνται για τη σύνδεση των φλάντζων του εξοπλισμού,και το υγρό και η πίεση στον εξοπλισμό ελκύονται στον κύλινδρο μέτρησης.

Η εικόνα D δείχνει τον κύλινδρο μέτρησης του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού, ο οποίος μπορεί να σχηματίσει χωρητικότητα με το ηλεκτρόδιο αισθητήρα.

Η εικόνα E είναι η φλάντσα αποχέτευσης, η οποία μπορεί να απορρίπτει τακτικά την ακαθαρσία στο όργανο μέτρησης και ελέγχου της στάθμης του υγρού προς τα έξω.διατηρεί καθαρό το εσωτερικό του σωλήνα μέτρησης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού, και να αποτρέψει την προσκόλληση του αισθητήρα στη βρωμιά.

Το F που απεικονίζεται στο σχήμα είναι ο πομπός, ο οποίος είναι μια συσκευή μετατροπής από χωρητικότητα σε σήμα τυπικού ρεύματος,και αποτελεί το κεντρικό μέρος ολόκληρου του οργάνου μέτρησης και ελέγχου της στάθμης του υγρούΗ κύρια λειτουργία του είναι να λαμβάνει την αύξηση της αλλαγής χωρητικότητας που προκαλείται από την αλλαγή του επιπέδου υγρού που αποστέλλεται από τον αισθητήρα, και στη συνέχεια μετά την μετατροπή, εκδίδει σήμα τυπικού ρεύματος 4-20mADC.Αυτός ο πομπός υιοθετεί στρατιωτικές ενσωματωμένες συσκευές, με χαμηλή κατανάλωση ενέργειας, αντοχή σε υψηλές θερμοκρασίες, ισχυρή αξιοπιστία και πληροί τις απαιτήσεις εγγενούς ασφάλειας.

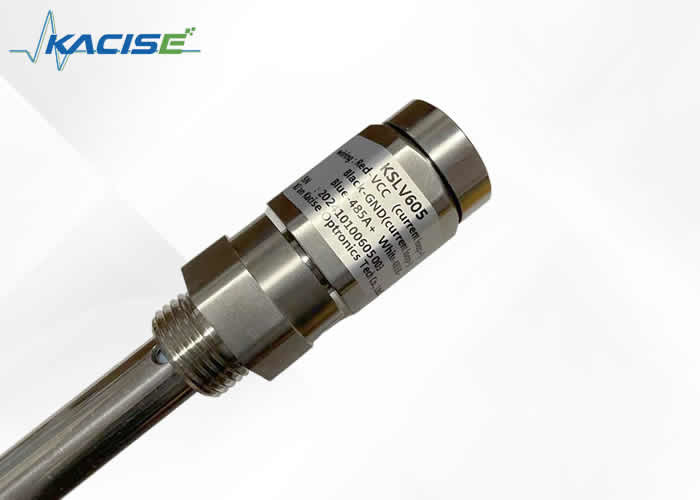

Το KSLV606 (μοντέλο οθόνης) έχει δύο τρόπους καλωδίωσης: ο ένας είναι RS485, ο άλλος είναι 4-20mA.

Απομονωμένη έξοδος 4-20mA

Μη απομονωμένη έξοδος 4-20mA 2 καλωδίων

Μετά την εγκατάσταση, όταν το χρησιμοποιείτε για πρώτη φορά, βεβαιωθείτε ότι ανοίγετε πρώτα τη βαλβίδα φάσης αερίου και στη συνέχεια ανοίγετε τη βαλβίδα φάσης υγρού για να διασφαλίσετε ότι το επίπεδο υγρού δεν θα κυμαίνεται έντονα,προκαλούν σφάλματα μέτρησης.

Επιπλέον, θα πρέπει να εξασφαλίζεται ότι οι συνδέσεις των καλωδίων συνδέσεων είναι σε καλή επαφή και αντιβροχυντικές.ώστε να αποφεύγεται η συσσώρευση βρωμιάς και να επηρεάζεται η απόδοση του οργάνουΛαμβάνοντας ως παράδειγμα το κοινό υγρό χαλκού, το υγρό C-carbon, τον πύργο ζεστού νερού Baohe, την πισίνα λυμάτων και άλλα βρώμικα μέσα, θα πρέπει να εξασφαλίζεται η εκφόρτωση 1 έως 2 φορές την εβδομάδα,ενώ το καθαριστικό μέσο θα πρέπει να αποβάλλεται 1 έως 2 φορές το μήνα.

Το περίβλημα του πομπού πρέπει να είναι σφιχτά τυλιγμένο για να εμποδίζει την είσοδο νερού, διαβρωτικού μέσου ή αερίου και απαγορεύεται να συγκρούεται με εξωτερική δύναμη και να αποσυναρμολογείται από μη επαγγελματίες.

Υπάρχουν τρεις κοινές μεθόδους καλωδίωσης για τους πομπούς: όπως φαίνεται στο στοιχείο α) στοιχείο β) στοιχείο γ)

(α)

(β)

γ) αμπερόμετρος

Όπως φαίνεται στο παραπάνω σχήμα, υπάρχουν τρεις μέθοδοι καλωδίωσης για τον πομπό του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού.Το σχήμα α) δείχνει το διάγραμμα καλωδίωσης του πομπού απευθείας και το ψηφιακό μέτρο εμφάνισηςΣτο σχήμα (β) απεικονίζεται το διάγραμμα καλωδίωσης του πομπού και του συστήματος ελέγχου DCS. Το σύστημα ελέγχου τροφοδοτεί 24V και συνδέεται με τον πομπό.Το σχήμα γ) δείχνει το διάγραμμα σύνδεσης του πομπού που τροφοδοτείται από το φράγμα ασφαλείας.Οι χρήστες μπορούν να αναφερθούν στις παραπάνω τρεις μεθόδους καλωδίωσης κατά την εγκατάσταση.

Δεδομένου ότι τα προϊόντα διαφέρουν μόνο ως προς την εμφάνιση και το υλικό, αλλά και τα δύο ανήκουν στο εξωτερικό όργανο μέτρησης και ελέγχου της στάθμης του υγρού,Οι μέθοδοι εγκατάστασης των δύο είναι βασικά οι ίδιες.Γενικά, η εγκατάσταση είναι εξαιρετικά απλή και γρήγορη.απλά συνδέστε το φλάντζο σύνδεσης αέριας-ρευστής φάσης στο όργανο μέτρησης και ελέγχου της στάθμης του υγρού με το φλάντζο αέριας-ρευστής φάσης του εξοπλισμού(Σημείωση: Η πρίζα σύνδεσης του οργάνου παρακολούθησης και ελέγχου του επιπέδου του υγρού έχει συγκολληθεί σύμφωνα με το μέγεθος που συμφωνήθηκε από τα δύο μέρη),Ο χρήστης πρέπει να ρυθμίζει μόνος του τη βαλβίδα και τον αγωγό, όπως φαίνεται στο σχήμα 7.1.

Ο μετρητής επιπέδου χωρητικότητας είναι προϊόν που χρησιμοποιείται ειδικά για τη μέτρηση των επιπέδων των αερόσακων μεγάλων, μεσαίων και μικρών λέβητων και άλλων τύπων υγρών υψηλής θερμοκρασίας.

Υιοθετεί ειδικά υλικά και τεχνολογία ραδιοσυχνοτήτων, έτσι ώστε ολόκληρο το μηχάνημα να μπορεί να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε περιβάλλον υψηλής θερμοκρασίας.Επειδή χρησιμοποιείται ειδικά σε περιβάλλον υψηλής θερμοκρασίας, η δομή και η μέθοδος εγκατάστασης του οργάνου μέτρησης και ελέγχου του επιπέδου του υγρού διαφέρουν από άλλα προϊόντα.

Πρώτα απ' όλα, διαφέρει από άλλα προϊόντα στο ότι ο πομπός του βρίσκεται κάτω από τον αισθητήρα, υπάρχει ένα σφραγισμένο και θερμοδιαλυτικό τμήμα από τον κυλίνδρο μέτρησης στον πομπό,Και μετά προς τα κάτω είναι ένα 90 μοίρες καμπυλωμένο χέρι για να οδηγήσει τον πομπό στην πλευρά του αισθητήρα, η οποία εξασφαλίζει την προστασία του πομπού από τις υψηλές θερμοκρασίες κοντά στην πύλη αερίου.Πρώτα περνάει από ένα ειδικό τμήμα διάσπασης θερμότητας, το οποίο θα μειώσει σημαντικά τη θερμότητά του. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, προκαλώντας βραχυκύκλωμα ή διάβρωση.

Συνοπτικά, η δομή αυτού του μετρητή επιπέδου έχει προφανή πλεονεκτήματα, για τον λόγο αυτό μπορεί να λειτουργήσει σταθερά για μεγάλο χρονικό διάστημα σε περιβάλλον υψηλών θερμοκρασιών.Θα πρέπει να σημειωθεί ότι ο πομπός είναι κάτωΗ εγκατάσταση είναι όπως φαίνεται στο σχήμα 7.2:

Παρόλο που η αναλογική προσαρμογή πραγματοποιήθηκε πριν το προϊόν εγκαταλείψει το εργοστάσιο, προκειμένου να επιτρέψει στον χρήστη να βιώσει περαιτέρω τις επιδόσεις του προϊόντος μας πριν από τη χρήση,συνιστάται στον χρήστη να πραγματοποιήσει μια απλή επαλήθευσηΜπορείτε να αφαιρέσετε ολόκληρο το σύνολο των οργάνων για βαθμονόμηση (αλλά μην αποσυναρμολογείτε τα μέρη των προϊόντων μας).

Η βαθμονόμηση του εξωτερικού οργάνου μέτρησης και ελέγχου του επιπέδου υγρού παρουσιάζεται στο σχήμα 8.1:

Τα βήματα επαλήθευσης είναι τα ακόλουθα:

1. Προετοιμάστε ένα διαφανές σωλήνα νερού, σημειώστε το με μια κλίμακα ή σταθεροποιήστε το με ένα κανόνα, έτσι ώστε το πραγματικό επίπεδο του υγρού να μπορεί να παρατηρηθεί και να βαθμολογηθεί κατά τη διάρκεια της βαθμολόγησης.Προετοιμασία ενός αμπερόμετρου (DC) με ακρίβεια άνω των τριών ψηφίων, αρκετές ελαστικές πώλες και επαρκές μέσο δοκιμής (το οποίο μπορεί να αντικατασταθεί με νερό).
2. Συνδέστε το ένα άκρο του διαφανούς σωλήνα νερού με την πύλη υγρής φάσης του οργάνου μέτρησης και ελέγχου της στάθμης του υγρού, μπλοκάρετε την έξοδο λυμάτων και κρατήστε την πύλη αέριας φάσης ανοιχτή.Και συνδέστε το αμπερόμετρο σε σειρά όπως φαίνεται στο σχήμα 6.2), και, στη συνέχεια, ενεργοποιεί την παροχή ενέργειας αφού επιβεβαιώσει ότι η καλωδίωση είναι ορθή.
3. Προσθέστε το μέσο από το άνω άκρο του διαφανούς σωλήνα, το μέσο ρέει μέσω του σωλήνα υγρής φάσης στο όργανο μέτρησης και ελέγχου της στάθμης του υγρού,και το επίπεδο του υγρού προστίθεται σε διάφορα σημεία με διαφορετικά ύψηΤο επίπεδο του υγρού στο κύλινδρο του μετρητή είναι ακριβώς ευθυγραμμισμένο.Αυτή τη στιγμή, διαβάζει την τιμή του μετρητή ισχύος και στη συνέχεια συγκρίνει την αναλογία ύψους που αντιστοιχεί στο σήμα προτύπου εξόδου 4-20mA με την συλλεγμένη τιμή ρεύματος για να ελέγξει την ακρίβεια του μετρητή επιπέδου (Σημείωση:Για να είναι εύκολο να υπολογιστείΓενικά, λαμβάνονται διάφορα σημεία σε 0%, 25%, 50%, 75% και 100% αντίστοιχα, και τα αντίστοιχα ρεύματα είναι 4mA, 8mA, 12mA, 16mA και 20mA αντίστοιχα.Το εύρος πρέπει να αντιστοιχεί στο κέντρο της υγρής φάσης και της αέριας φάσης αντίστοιχα).

1. Κατά τη διάρκεια της χρήσης, εάν η ψηφιακή οθόνη δείχνει μηδέν, χρησιμοποιήστε το εύρος 0-200mA του μετρητή συνεχούς ρεύματος και όταν το μετρούμενο ρεύμα είναι επίσης 0, οι πιθανές βλάβες είναι:
   • Είναι η παροχή ενέργειας 24V φυσιολογική;
   • Ο πομπός μπορεί να έχει βραχυκύκλωμα
   • Ο πομπός έχει προβλήματα ποιότητας.
   Εάν το ρεύμα που μετράται από το αμπερόμετρο συνεχούς ρεύματος είναι μικρότερο από 4mA, οι πιθανές βλάβες:
   • Το πραγματικό επίπεδο υγρού είναι κάτω από την πύλη υγρής φάσης
   • Η τρέχουσα τιμή ρύθμισης του πομπού είναι πολύ χαμηλή
   • Ο πομπός έχει προβλήματα ποιότητας. Εάν το μετρούμενο ρεύμα είναι σύμφωνο με το πραγματικό επίπεδο υγρού, υπάρχει πρόβλημα με την ψηφιακή οθόνη.
   Πιθανές βλάβες εάν το ρεύμα υπερβαίνει τα 25mA:
   • Υπάρχει ένα βραχυκύκλωμα στο κύκλωμα του πομπού.
   • Η τρέχουσα τιμή προσαρμογής είναι πολύ υψηλή.
2. Όταν η ψηφιακή οθόνη είναι γεμάτη, χρησιμοποιήστε την περιοχή 0-200mA του DC ammeter.
   • Η τρέχουσα προσαρμογή είναι πολύ υψηλή.
   • Υπάρχει βραχυκύκλωμα στον πομπό.
   • Το πραγματικό επίπεδο υγρού είναι γεμάτο.
   Εάν το μετρούμενο ρεύμα είναι μικρότερο από 20mA, η ψηφιακή οθόνη είναι ελαττωματική.
3. Η ψηφιακή οθόνη πηδά βίαια. Χρησιμοποιώντας το εύρος 0-200mA του αμπερόμετρου συνεχούς ρεύματος, το μετρούμενο ρεύμα κυμαίνεται υπερβολικά και μπορεί να δυσλειτουργήσει:
   • Πραγματική διακύμανση του επιπέδου υγρού
   • Κακή επαφή γραμμής
   • Ο πομπός έχει προβλήματα ποιότητας· εάν το μετρούμενο ρεύμα είναι σταθερό, ο μετρητής απεικόνισης μπορεί να είναι ελαττωματικός
4. Δεν υπάρχει αλλαγή στην ψηφιακή οθόνη. Χρησιμοποιήστε το εύρος 0-200mA του DC ammeter. Όταν το μετρούμενο ρεύμα αλλάζει κανονικά, μπορεί να υποδηλώνει ότι το όργανο είναι ελαττωματικό.εάν το μετρούμενο ρεύμα δεν αλλάζει, μπορεί να υπάρχει σφάλμα:
   • Ελάττωση του πομπού
   • Ο σωλήνας αέριο-ρευστών φάσεων είναι μπλοκαρισμένος
   • Υπάρχει ένα ανοιχτό κύκλωμα μεταξύ του αισθητήρα και του πομπού και πρέπει να επανασυνδεθεί
5. Η ψηφιακή οθόνη αλλάζει αργά από το πραγματικό επίπεδο υγρού.
   • Ο εσωτερικός πόλος του αισθητήρα κολλάει σε ακαθαρσίες, χρησιμοποιήστε 25% υδροχλωρικό οξύ (αριθμητικό οξύ θείου) για να απορροφήσει τον πόλο
   • Ο σωλήνας αέριας φάσης είναι μισό μπλοκαρισμένος, παρακαλώ ανοίξτε την βαλβίδα, και δοκιμάστε το, καθαρίστε το.
6. Όταν η ψηφιακή οθόνη είναι υψηλή ή χαμηλή, ρυθμίστε το εύρος ή το μηδενικό κουμπί στον πομπό για ρύθμιση.

1. Όλα τα προμηθευόμενα προϊόντα παρέχονται με πιστοποιητικό προϊόντος και εγχειρίδιο χρήσης, συμπεριλαμβανομένου του αριθμού προϊόντος, των τεχνικών παραμέτρων, του διαγράμματος καλωδίωσης, της ημερομηνίας κατασκευής κλπ.Παρακαλούμε ελέγξτε προσεκτικά για να αποφευχθεί η λανθασμένη χρήση..
2. Κατά τη διάρκεια της εγκατάστασης, ελέγξτε εάν η επιτόπια διεπαφή είναι συμβατή με την διεπαφή του προϊόντος σύμφωνα με τη μέθοδο σύνδεσης του προϊόντος.
3. Η καλωδίωση πρέπει να γίνεται αυστηρά σύμφωνα με τις απαιτήσεις των οδηγιών χρήσης της εταιρείας μας.
4. Αυτό το προϊόν είναι ένα ακριβές όργανο μεταφοράς ενέργειας και απαγορεύεται να αποσυναρμολογείται, να συγκρούεται, να πέφτει και να χτυπά με δύναμη.
5. Εάν βρεθεί κάποια ανωμαλία κατά τη χρήση, θα πρέπει να απενεργοποιήσετε το ρεύμα, να σταματήσετε να το χρησιμοποιείτε, να το ελέγξετε ή να επικοινωνήσετε απευθείας με το τεχνικό τμήμα της εταιρείας μας.
6. Η αρχική συσκευασία πρέπει να αποκαθίσταται κατά τη μεταφορά και την αποθήκευση και να φυλάσσεται σε δροσερή, ξηρή και αεριζόμενη αποθήκη.
7. Προσέξτε να μην καταστρέψετε τον αισθητήρα κατά την εγκατάσταση και τη χρήση.
8. Πρέπει να λαμβάνονται αποτελεσματικά μέτρα προστασίας από την αστραπή στον τόπο εγκατάστασης.
9. Το περίβλημα οποιουδήποτε πομπού αυτής της σειράς πρέπει να είναι γειωμένο αξιόπιστα και η αντίσταση γείωσης πρέπει να είναι μικρότερη από 4Ω.
10. Όταν χρησιμοποιείται η επικοινωνία 485 για τη διαμόρφωση του συστήματος, ο πομπός πρέπει να είναι εξοπλισμένος με φράγμα ασφαλείας ή με απομονωτή.
11. Το φράγμα ασφαλείας θα πρέπει να έχει πιστοποιητικό ανθεκτικότητας σε έκρηξη και η εγκατάστασή του θα πρέπει να γίνεται σύμφωνα με τις απαιτήσεις του εγχειριδίου.
12. Όταν ο πομπός χρησιμοποιείται στην περιοχή "0", ο μετασχηματιστής ισχύος που τροφοδοτεί το φράγμα ασφαλείας πρέπει να πληροί τις απαιτήσεις του άρθρου 8.1 του GB3836.4-2010.
