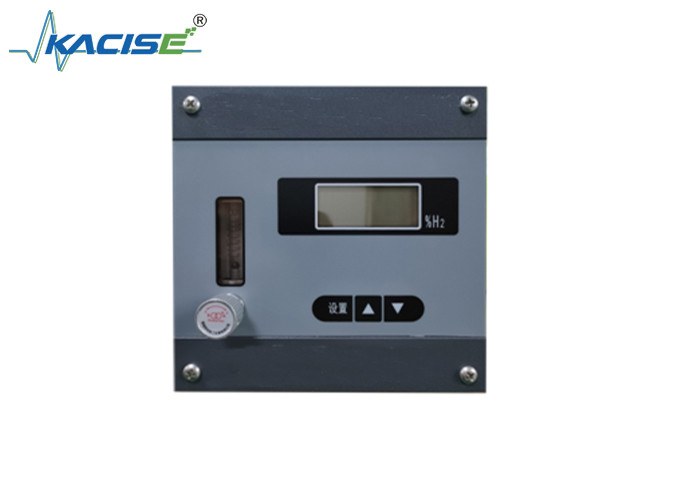

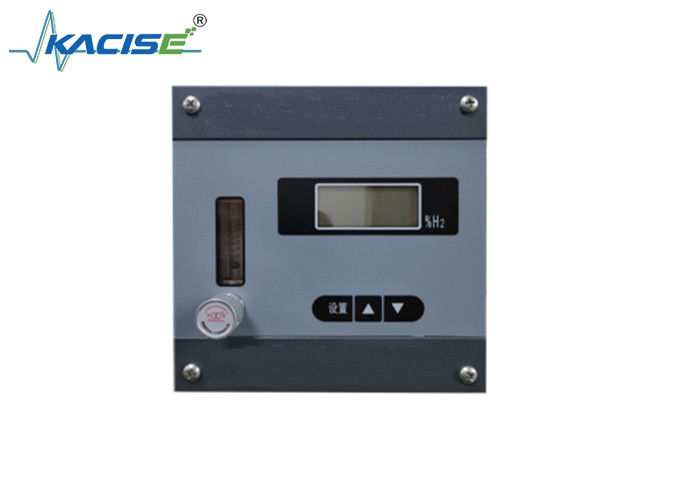

KTG122 Αναλυτής υδρογόνου σε οξυγόνο για την παραγωγή υδρογόνου και οξυγόνου από ηλεκτρόλυση νερού

KTG122 Αναλυτής υδρογόνου σε οξυγόνο για την παραγωγή υδρογόνου και οξυγόνου από ηλεκτρόλυση νερού

Εισαγωγή

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, η παραγωγή λιπασμάτων, η πετροχημική βιομηχανία, ο διαχωρισμός αέρας και η βιολογική ζύμωση.

Βασική αρχή

Αυτό το όργανο χρησιμοποιεί έναν ηλεκτροχημικό αισθητήρα τριών ηλεκτροδίων.Ένα κύκλωμα είναι για τη διαδικασία αντίδρασης των ηλεκτροδίωνΤο μέγεθος αυτού του ρεύματος αντιπροσωπεύει το περιεχόμενο υδρογόνου στο αέριο.

Τεχνικές παραμέτρους

Πεδίο μέτρησης: 0,00 - 2,00%/4,00% (πεδίο επιλογής)

Μέγιστο επιτρεπόμενο σφάλμα: ± 2% FS

Επαναληπτότητα: ± 1%FS

Ανάλυση: 0.01%

Χρόνος απόκρισης: t90 ≤ 30s

Μηδενική κλίση: ≤ ± 1%FS/7d

Διάταξη διαστήματος: ≤ ± 1%FS/7d

Δείκτης ροής αερίου: (300 ± 30) mL/min

Ενεργειακή τροφοδοσία: 24VDC/220VAC

Περιβάλλον εργασίας: θερμοκρασία λειτουργίας: - 15°C - + 45°C, υγρασία λειτουργίας: ≤ 90%RH

Χαρακτηριστικά του οργάνου

• Υψηλής απόδοσης αισθητήρας: Ο ηλεκτροχημικός αισθητήρας διαθέτει μακρά διάρκεια ζωής, υψηλή ακρίβεια και γρήγορη ανταπόκριση.
• Συμπίεση και ελαφρύτητα: Έχει μικρό όγκο και ελαφρύ βάρος, διευκολύνοντας την εύκολη εγκατάσταση.
• Σχεδιασμός διαχωρισμένης ανθεκτικής έκρηξης: υιοθετεί σχεδιασμό διαχωρισμένης ανθεκτικής έκρηξης.
• Λειτουργία οθόνης επί τόπου: Παρέχεται με λειτουργία οθόνης επί τόπου.
• Μεταφορά σήματος μεγάλης απόστασης: Το σήμα εξόδου μπορεί να μεταδοθεί σε απόσταση έως 1000 μέτρα.

Τύπος εγγενώς ασφαλής

Εξωτερικές διαστάσεις: 140 mm (μέγεθος) × 140 mm (ύψος) × 220 mm (αύθος)

Μέγεθος: 136 mm (εύρος) × 136 mm (ύψος)

Παράμετροι εξωτερικού φραγμού ασφάλειας: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0,02uF, Lp ≤ 1mH

Βάρος: 1,8 κιλά

Πυροστασία τύπου

Εξωτερικές διαστάσεις: 130 mm * 136 mm

Αναλογική έξοδος: 4 - 20mA

Ψηφιακή έξοδος: RS458 διεπαφή με πρωτόκολλο Modbus.

Πυροσβεστική σήμανση: Exd IIC T6

Βάρος: 1,8 κιλά
