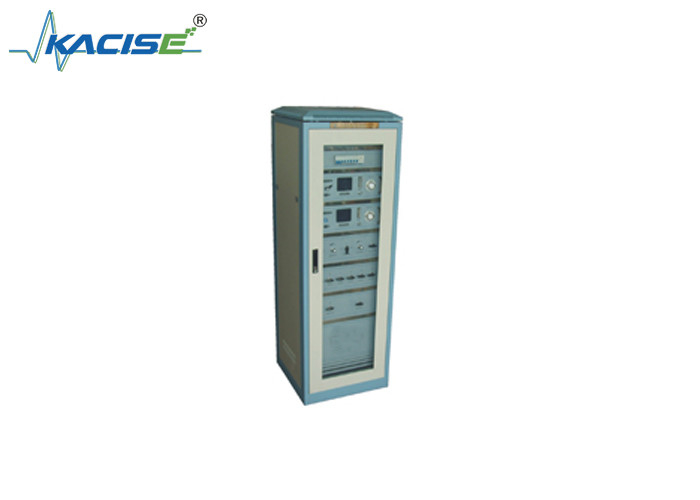

Αναλυτής διεργασιών υψηλής ακρίβειας KTG180 για θερμική επεξεργασία

ΚΤΓ180 Σύστημα ανάλυσης διεργασίας αερίων κλιβάνου για ανάλυση διεργασίας θερμικής επεξεργασίας

Εισαγωγή

Το πλήρες σύστημα ανάλυσης της διαδικασίας αερίου κλιβάνου KTG180 είναι ένα πρόσφατα αναπτυγμένο σύστημα ευφυούς ανίχνευσης από την εταιρεία μας, το οποίο μετρά κυρίως την περιεκτικότητα σε οξυγόνο,περιεκτικότητα σε υδρογόνο και περιεκτικότητα σε σημείο δροσιάς σε διάφορους φούρνους θερμικής επεξεργασίας/φούρνους αναψίξεως (κάθε συστατικό συνδυάζεται σύμφωνα με τις απαιτήσεις του χρήστη).

Χαρακτηριστικά συστήματος

• Μπορεί ταυτόχρονα να ανιχνεύει την περιεκτικότητα σε οξυγόνο, την περιεκτικότητα σε υδρογόνο και το σημείο δροσιάς και τα αποτελέσματα ανίχνευσης εμφανίζονται διαισθητικά με τη μορφή δεδομένων.
• Διαφορετικά εξαρτήματα παράλληλα εκπέμπουν πρότυπα σήματα 4-20mA, τα οποία μπορούν να συνδεθούν σε υπολογιστή και σε τηλεοπτική οθόνη για τηλεπαρακολούθηση.
• Η διεπαφή ανθρώπου-μηχανής υιοθετεί μια οθόνη υγρών κρυστάλλων 128 × 64 μονάδων.Τα κουμπιά αφής και η πλήρης λειτουργία του κινεζικού μενού το κάνουν εύκολο να κατανοηθεί, απλή και αξιόπιστη.
• Διαθέτει έξοδο επαφής ελέγχου, αυτο-σήμα υπερβολικού ορίου (φωνακλάς) και εξωτερικές θύρες όπως RS-232 (προαιρετική).
• Το σύστημα χρησιμοποιεί εισαγόμενη αντλία αερίου δειγματοληψίας μακράς διάρκειας ζωής, εξασφαλίζοντας ότι το σύστημα μπορεί να δειγματοληφθεί και να αναλυθεί ομαλά σε απόσταση περίπου 50 μέτρων από τον σωλήνα δειγματοληψίας.

Όλα τα είδη αισθητήρων σε αυτό το σύστημα ανίχνευσης εισάγονται από το εξωτερικό, με αξιόπιστες επιδόσεις και μακρά διάρκεια ζωής.Το σύστημα επεξεργασίας σήματος υιοθετεί ένα εξαιρετικά ολοκληρωμένο έξυπνο σύστημα μικρουπολογιστών με ένα μόνο τσιπ, συμπεριλαμβανομένων συστατικών όπως η μετατροπή αναλογικής σε ψηφιακή, η μετατροπή ψηφιακής σε αναλογική, η ανάλυση και επεξεργασία και η έξοδος λειτουργίας.απλή λειτουργία και εύκολη συντήρησηΤο σύστημα κυκλώματος αερίου περιλαμβάνει σύστημα δειγματοληψίας φιλτραρίσματος, σύστημα αποχέτευσης λυμάτων και αντλία εξαγωγής αέρα, εξασφαλίζοντας σταθερή ροή και καθαρό αέριο δειγματοληψίας.ώστε το σύστημα να μπορεί να ανιχνεύσει με ακρίβεια και σταθερότητα.

Βασικές τεχνικές παραμέτρους

Πεδίο μέτρησης:

O2: 0,1 - 1000PPmO

H2: 0,00 - 50,0% H

DP: +20,0°C - 100°C

Ταχύτητα ροής αερίου δείγματος: 400 ml/min.

Δυνατότητα επαφής: 220VAC/1A, 24VDC/3A.

Ενεργειακή τροφοδοσία: ~ 220V±10%, 50HZ±5%.

Περιβάλλον εργασίας:

Θερμοκρασία: -5°C - +45°C.

Η υγρασία: ≤ 90% RH.

Συνολικές διαστάσεις: 600 mm (εύρος) × 1800 mm (ύψος) × 600 mm (βάθος).
