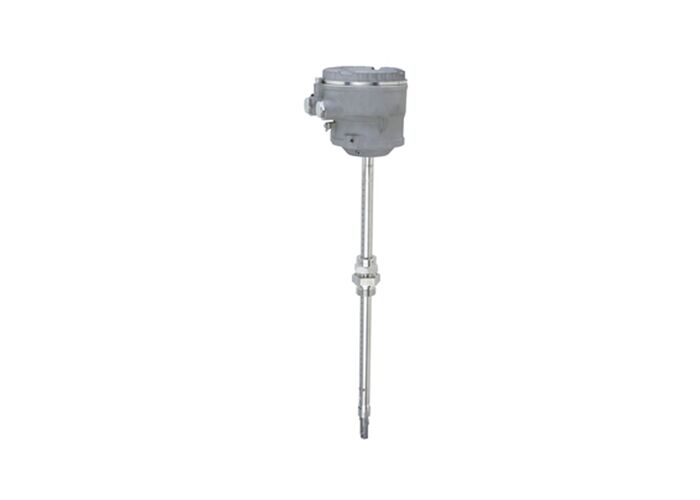

Πρωλίνη t-μάζα I 500 Μέτρο ροής θερμικής μάζας
Προηγμένο μέτρο ροής εισαγωγής με εξαιρετική μακροχρόνια σταθερότητα, με διαμόρφωση τηλεχειριζόμενου πομπού με έως και 4 I/O.Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών.
Βασικές προδιαγραφές
| Λάθος μέτρησης |
Αέριο: 1,0% σ.ου. (από 10 έως 100% σ.ου.), 0,1% σ.ου. (από 1 έως 10% σ.ου.) |
| Πεδίο μέτρησης |
20 έως 733,501 kg/h (44 έως 1,669,340 λίβρες/ώρα) |
| Περιοχή θερμοκρασίας |
-40 °C έως +180 °C (-40 °F έως +356 °F) |
| Πίεση διαδικασίας |
-0,5 έως 20 bar_g (-7,25 έως 290 psi_g) |
| Ονομαστική διάμετρος |
DN 80 έως 1500 (3" έως 60") |
Πεδίο εφαρμογής
Ο πατενταρισμένος σχεδιασμός αισθητήρα παρέχει άνευ προηγουμένου σταθερότητα μετρήσεων στη μέτρηση της μαζικής ροής θερμικής εισαγωγής, αντισταθμίζοντας σε πραγματικό χρόνο τις αλλαγές στις συνθήκες της διαδικασίας, συμπεριλαμβανομένης της θερμοκρασίας,πίεση, κατεύθυνση ροής και τύπος αερίου.
Αρχή μέτρησης
Μέτρηση θερμικής ροής μάζας που χαρακτηρίζεται από υψηλό εύρος λειτουργικής ροής και άμεση μέτρηση ροής μάζας χωρίς πρόσθετη αντιστάθμιση πίεσης και θερμοκρασίας.
Βασικά Οφέλη
- Ευέλικτος προγραμματισμός με βάση 21 τυποποιημένα αέρια ή προσαρμοσμένα μείγματα αερίων
- Υψηλής ακρίβειας μέτρηση και επαναληψιμότητα για ανώτερο έλεγχο της διαδικασίας
- Αξιόπιστη παρακολούθηση με ανίχνευση διαταραχών της διαδικασίας και αντίστροφη ροή
- Ευέλικτη εγκατάσταση για μεγάλο εύρος διαστάσεων σε κυκλικούς σωλήνες ή ορθογώνιους αγωγούς
- Ολοκληρωμένη πρόσβαση σε πληροφορίες διαδικασίας και διάγνωσης
- Ενσωματωμένη επαλήθευση μέσω της τεχνολογίας καρδιακών παλμών
Βρεγμένα υλικά
Τύπος εισαγωγής:Ατσάλι από ανοξείδωτο χάλυβα, 1.4404 (316/316L)
Συνδέσεις διαδικασίας:Ατσάλι από ανοξείδωτο χάλυβα, 1.4404 (316/316L)
Ανιχνευτικό στοιχείο (ενιαία κατεύθυνση):Ατσάλι από ανοξείδωτο χάλυβα, 1.4404 (316/316L), κράμα C22, 2.4602 (UNS N06022)
Ανιχνευτικό στοιχείο (διπλή κατεύθυνση):Ατσάλι από ανοξείδωτο χάλυβα, 1.4404 (316/316L)
Δαχτυλίδια συμπίεσης:ΠΕΚ, PVDF, 1.4404 (316/316L)
Σφραγίδα επίπεδης δαχτυλίας:EPDM, FKM
Τεχνικά χαρακτηριστικά
Χαρακτηριστικά του αισθητήρα
- Διορθωτική μέτρηση με υψηλή απόδοση
- Πατενταρισμένο σχεδιασμό αισθητήρα χωρίς κλίση με πιστοποίηση SIL 2
- Δυνατότητα ανίχνευσης αντίστροφης ροής
Χαρακτηριστικά του πομπού
- Απομακρυσμένη έκδοση με έως 4 I/O
- Επιστροφική οθόνη με έλεγχο αφής και πρόσβαση WLAN
- Τυποποιημένο καλώδιο μεταξύ αισθητήρα και πομπού
- Ελεύθερα ρυθμιζόμενη λειτουργία Ε/Υ
Μετρούμενες μεταβλητές
Η ροή μάζας, η θερμοκρασία, η τυπική ροή όγκου, η ροή όγκου, η παροχή ελεύθερου αέρα, η ταχύτητα, η ροή θερμότητας, η ροή ενέργειας, η πυκνότητα
Περιβαλλοντικές προδιαγραφές
| Θερμοκρασία περιβάλλοντος |
-40 έως 60°C (-40 έως 140°F)
Προαιρετικό: Μεταδότης: -50 έως 60 °C (-50 έως 140 °F), αισθητήρας: -60 έως 60 °C (-60 έως 140 °F) |
| Στον βαθμό της προστασίας |
IP66/67, περίβλημα τύπου 4X
Αισθητήρας: IP68, τύπου 6P (προαιρετικός) |
Ηλεκτρικές προδιαγραφές
| Αποδόσεις |
4-20 mA HART (ενεργό/παθητικό), 4-20 mA (ενεργό/παθητικό), Εξόραση παλμού/συχνότητας/συνδέτη (ενεργό/παθητικό), Εξόραση ρελέ |
| Εισόδους |
Εισαγωγή κατάστασης, 4-20 mA |
| Ψηφιακή επικοινωνία |
HART, Modbus RS485 |
| Ηλεκτρική τροφοδοσία |
Συνεχή 24V, εναλλασσόμενο ρεύμα 100 έως 240V |
Πιστοποιήσεις και εγκρίσεις
| Επικίνδυνη περιοχή |
Ειδικότερα, η Επιτροπή θα πρέπει να έχει τη δυνατότητα να διαβιβάζει στην Επιτροπή τα στοιχεία που απαιτούνται για την εκτέλεση των καθηκόντων που της ανατίθενται. |
| Ασφάλεια προϊόντων |
CE, C-tick |
| Λειτουργική ασφάλεια |
IEC 61508, εφαρμοστέος σε εφαρμογές που αφορούν την ασφάλεια σύμφωνα με την IEC 61511 |
| Μετρολογική |
Κλιματισμός ISO/IEC 17025, Τεχνολογία καρδιακών παλμών σύμφωνα με το ISO 9001:2015 |
| Πίεση |
Αριθμός CRN |
| Υλικό |
3.1 υλικό, NACE MR0175/MR0103 |
