Αισθητήρες ποιότητας νερού που λειτουργούν σε θερμοκρασία 0-50 βαθμών για υδατοκαλλιέργεια / βιομηχανική κατασκευή

1.Εισαγωγή

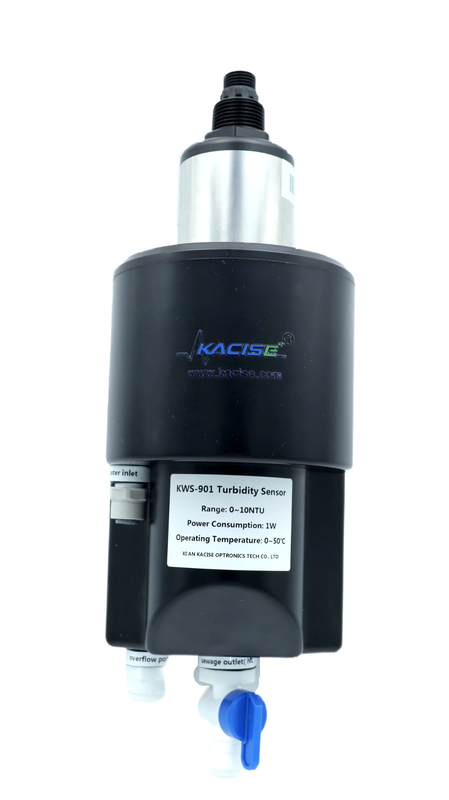

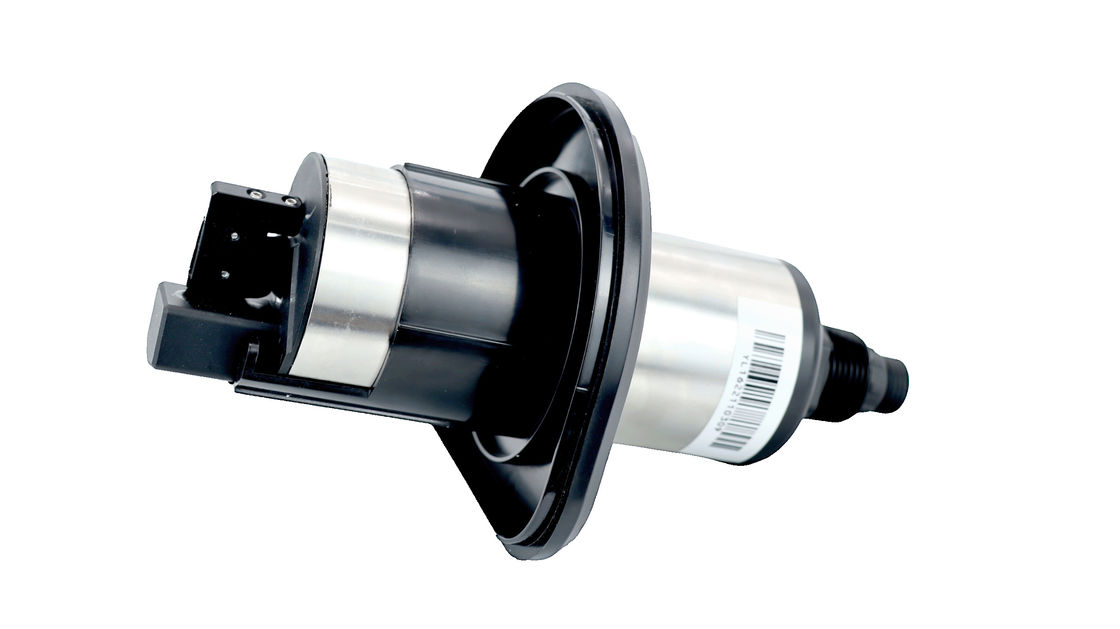

Το Turbidimeter χαμηλής εμβέλειας είναι για την ηλεκτρονική παρακολούθηση της ποιότητας του πόσιμου νερού, με εξαιρετικά χαμηλή

Το εξοπλισμό έχει τα χαρακτηριστικά

Το σύστημα αυτό υποστηρίζει τηλεχειριζόμενη λειτουργία και λειτουργεί χωρίς συντήρηση, με εξοικονόμηση νερού και ψηφιακή έξοδο.

Η Εpiιτροpiή piαρακολούθηση των δεδομένων σε piλατφόρμες cloud και κινητά τηλέφωνα, και η επικοινωνία RS485-Modbus.

μπορεί να χρησιμοποιηθεί ευρέως στην ηλεκτρονική παρακολούθηση της θολούτητας του νερού της βρύσης, της δευτερογενούς παροχής νερού,

νερά τερματικού δικτύου σωλήνων, απευθείας πόσιμο νερό, νερό φιλτραρισμένο με μεμβράνη, πισίνα και επιφανειακό νερό.



2.Ειδικότητα



• Όριο ανίχνευσης υπερ-χαμηλής θολούτητας
• υψηλής ακρίβειας έρευνας
• Ο εξοπλισμός είναι χωρίς συντήρηση για μεγάλο χρονικό διάστημα
• Εργασίες εξοικονόμησης νερού και ψηφιακή παραγωγή
• Υποστηρίζει την απομακρυσμένη παρακολούθηση δεδομένων σε πλατφόρμες cloud και κινητά τηλέφωνα
• Υποστήριξη RS-485, πρωτόκολλο MODBUS
• Αυτο-αναπτύχθηκε αποσφουγγαρισμός, μονάδα μέτρησης, αποτελεσματικά εξαλείφει τις φυσαλίδες νερού
• Ο αισθητήρας έρχεται με μια βούρτσα καθαρισμού, η οποία μπορεί να καθαρίσει αποτελεσματικά το φως παράθυρο
• Ο ηλεκτρονικός αναλυτής θολούτητας υιοθετεί την τυποποιημένη μέθοδο διάχυσης 90°

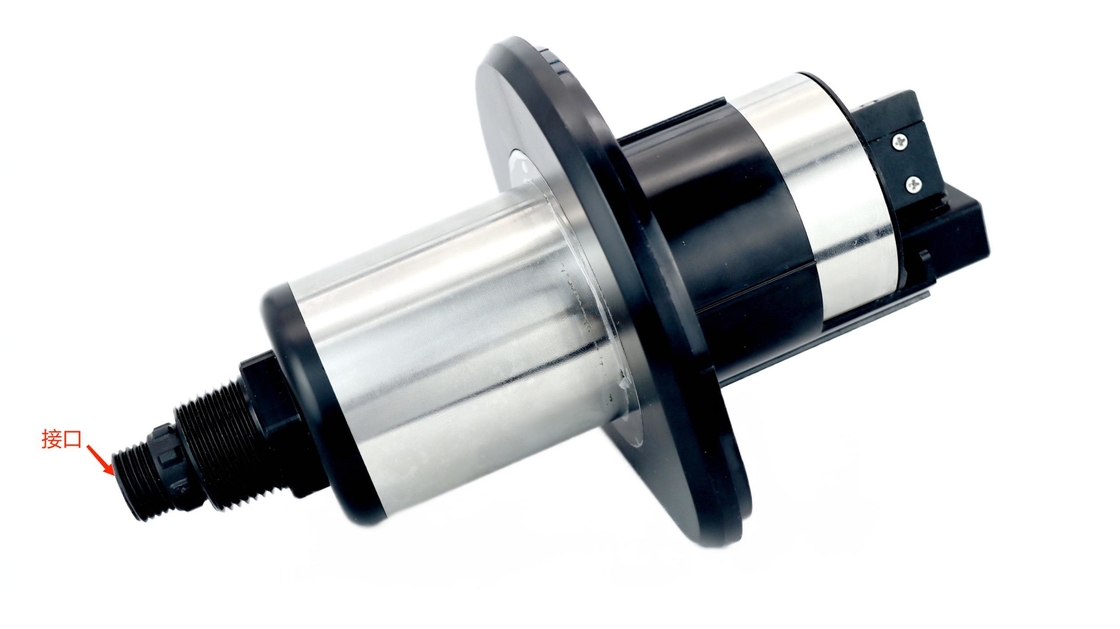

3.Διάγραμμα μεγέθους αισθητήρα

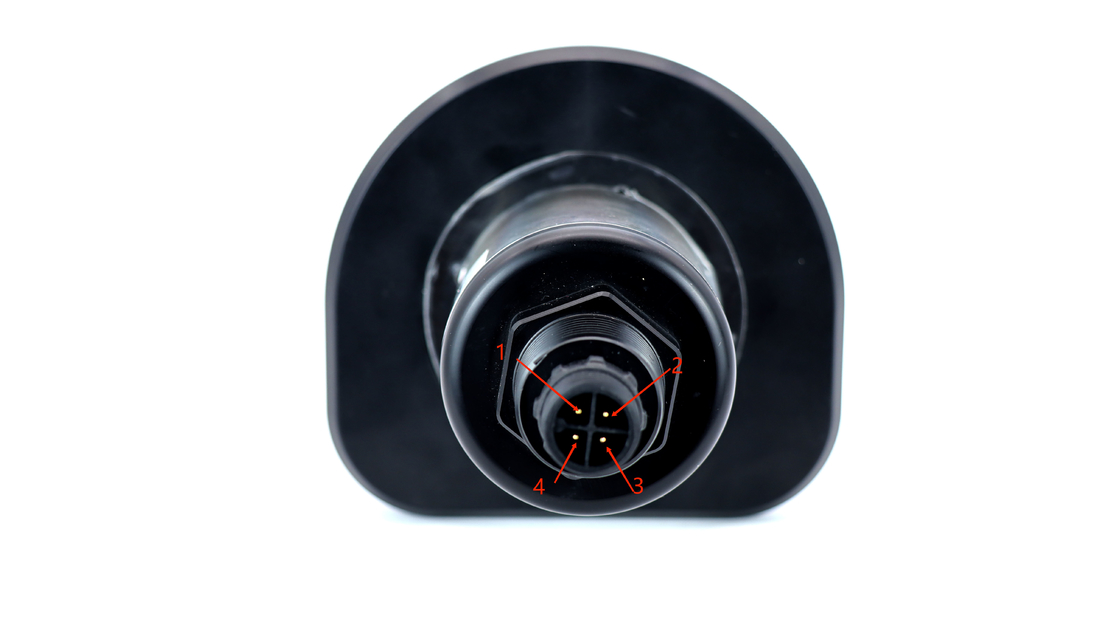

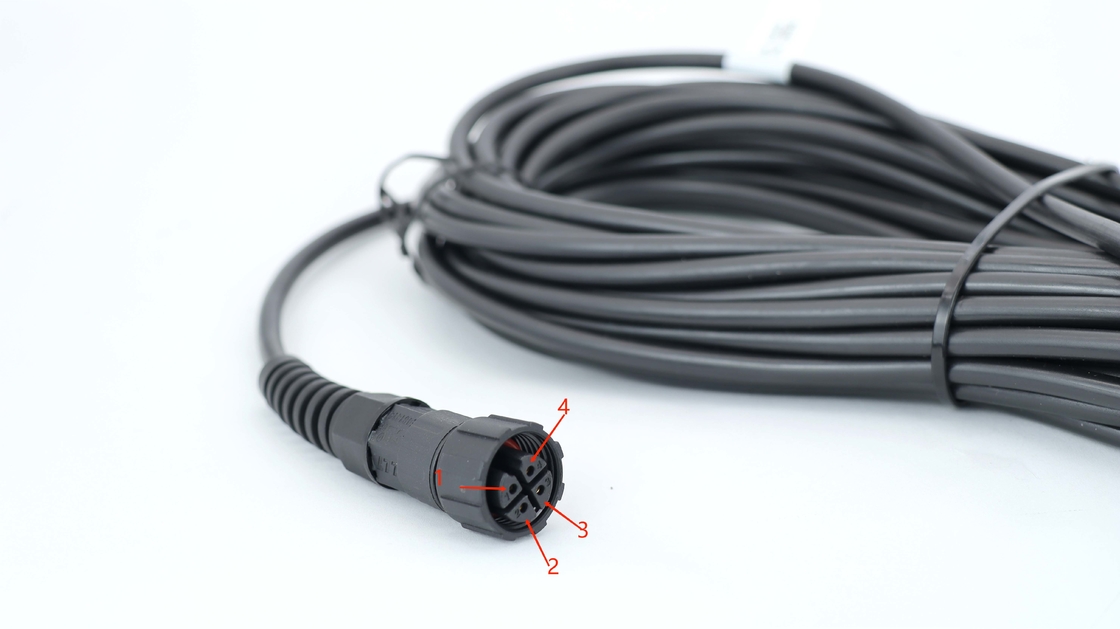

4Ορισμός καλωδίου

4 καλώδια AWG-24 ή AWG-26 καλώδιο προστασίας.



1, Red­Power (VCC)

2, λευκό ∙485 Date_B (485_B)

3, Πράσινο ∆ημοσίευση

4, Μαύρο Χώρο (GND)

5, γυμνό καλώδιο



5Τεχνικές προδιαγραφές

Ονομασία	Αισθητήρας θολωσίας χαμηλού εύρους
Πεδίο	0 έως 10NTU
Ακριβότητα	00,01 NTU ή ± 2% (Πάρτε το μεγαλύτερο)
Απόφαση	0.001NTU
Πηγή φωτός	LED
Καταπολέμηση της εξουσίας	0.6W ((Κλείσιμο με βούρτσα),1W ((Εργασία με βούρτσα)
Δύναμη	Συνεχή 12~24V,1A
Πεδίο ροής	180 ~ 500 ml/min
Περιοχή θερμοκρασίας	0~50°C
Μέγεθος αισθητήρα	Φ54,6 mm*193,5 mm
Σωλήνας εισόδου	2 σημεία PE σωλήνα
Σωλήνες αποχέτευσης	Πυροβολείς PE 3 σημείων
Αποδόσεις	Modbus RS485
να διατηρήσει	Αυτοκαθαριστικό σκούπισμα
Υλικό σώματος	Διάδρομος νερού: PC+ABS Αισθητήρας: 316L+POM



Σημείωση:

1Οι παραπάνω τεχνικές παραμέτρους είναι όλα δεδομένα σε τυποποιημένο υγρό περιβάλλον.

2Η διάρκεια ζωής του αισθητήρα και η συχνότητα βαθμονόμησης συντήρησης σχετίζονται με τις πραγματικές συνθήκες πεδίου.



6- Εγκατάσταση και λειτουργία εξοπλισμού

6.1 Πίνακας διαμόρφωσης

Τυπική διαμόρφωση	Αριθμός	Παρατηρήσεις
Τουρβιδομέτρη χαμηλού βεληνεκούς	1
Κύτταρος ροής	1
Πλάκα στερέωσης	1
Σωλήνας εισόδου νερού/Σωλήνας αποχέτευσης/υπερρροή	3
Συσκευή ρύθμισης ροής	1
Καλώδιο	1	10 μέτρα
Μεταδότης	1	Επιλογές (μη τυποποιημένες)



6.2Οδηγίες εγκατάστασης

6.2.1Καθορισμένη εγκατάσταση

Επιλέξτε τη μέθοδο εγκατάστασης που παρουσιάζεται στο σχήμα (α) ή στο σχήμα (β) για την στερέωση του μεσαίου επιπέδου με βάση το

πραγματικό περιβάλλον εγκατάστασης.

                                            (α) Σχέδιο εγκατάστασης στο τοίχωμα (β) Σχέδιο εγκατάστασης στο πλάνο (γ) Μέγεθος της πλάκας τοποθέτησης



6.2.2 Προφυλάξεις εγκατάστασης

1 Βεβαιωθείτε ότι το πλάτος πίσω είναι σταθερά τοποθετημένο.

2 Βεβαιωθείτε ότι η θέση κυκλοφορίας είναι σταθερά σφραγισμένη.

3 Παρακαλούμε βεβαιωθείτε ότι η είσοδος νερού, υπερχείλιση, και τα σωλήνες λυμάτων είναι κολλημένα στη θέση τους, και δύο

Τρία σημεία μπλε κλειδαριού για να αποφευχθεί η διαρροή.

4 Ιδιαίτερη προσοχή: Η χειροκίνητη βαλβίδα αποχέτευσης πρέπει να παραμένει κλειστή και να ανοίγει μόνο για καθαρισμό.

και έκλεισε μετά.









6.3 Υδροδότηση

(1)Απόρριψη νερού

Ανοίξτε τον διακόπτη εισόδου, ελέγξτε και ρυθμίστε την "εξάρτηση ρύθμισης ροής", έτσι ώστε η ταχύτητα ροής εισόδου είναι

διατηρείται εντός του εύρους των απαιτήσεων για τον δείκτη·

Επιβεβαιώστε ότι η χειροκίνητη βαλβίδα της εξόδου λυμάτων είναι κλειστή, ανοίξτε το άνω κάλυμμα της ροής

Αν υπάρχει τρεχούμενο νερό, θα πρέπει να

είναι φυσιολογικό, και αν δεν υπάρχει τρεχούμενο νερό ή η ροή είναι πολύ αργή, ελέγξτε αν η είσοδος

η συσκευή ρύθμισης του νερού και της ροής ρυθμίζεται κανονικά.

(2)Ελέγξτε τη λειτουργία αποθήκευσης νερού

Ανοίξτε το επάνω κάλυμμα, και ο θάλαμος του κυλίνδρου στη μέση της πισίνας ροής είναι το νερό

Ελέγξτε αν το νερό αποθηκεύεται κανονικά και αν το επίπεδο υγρού είναι

Ταυτόχρονα, ελέγξτε αν υπάρχει

είναι ακαθαρσίες και υπολείμματα στην δεξαμενή μέτρησης με τη βοήθεια εξοπλισμού φωτισμού όπως:

Αν υπάρχουν ακαθαρσίες, εκλύστε τις ή αφαιρέστε τις πριν αποθηκεύσετε ξανά το νερό.

(3) Εγκατάσταση ανιχνευτή θολούτητας

Εισάγετε τον αισθητήρα θολούτητας στο άνω κάλυμμα και βιδώστε το στην άνω κάλυψη slot κάρτας, στη συνέχεια

τοποθετείτε το σύνολο στην δεξαμενή ροής και τοποθετείτε το άνω κάλυμμα κοντά στο κάλυμμα της δεξαμενής ροής.

(4) Ενεργοποίηση

Μετά την ολοκλήρωση της παραπάνω διαδικασίας, ο αισθητήρας μπορεί να ενεργοποιηθεί και να μετρηθεί από την απόκτηση

πρωτόκολλο, πομπό κλπ.







6.4 Εκτύπωση

Ο αισθητήρας θολούτητας μπορεί να εγκατασταθεί και να χρησιμοποιηθεί απευθείας και δεν απαιτείται η δεύτερη βαθμονόμηση

Εάν ο πελάτης το χρειάζεται ή η αντιστοιχία δεδομένων βρίσκεται σε μεταγενέστερη εγκατάσταση

Η εταιρεία μας προτείνει να χρησιμοποιήσετε το νερό της βρύσης ως δείγμα νερού για μονο-

Η διαμόρφωση και οι παράμετροι διαμόρφωσης μπορούν να γραφτούν μέσω του υπολογιστή μας ή στο

μορφή μητρώου πρωτοκόλλου επικοινωνίας.



7. Χρονοδιάγραμμα και μέθοδοι συντήρησης

7.1Κύκλος συντήρησης

Εργασία συντήρησης	Συνιστώμενη συχνότητα συντήρησης
Καθαρισμός αισθητήρων	Κάθε μήνα
Αισθητήρας βαθμονόμησης	Κάθε 1-2 μήνες, ανάλογα με την κατάσταση χρήσης
Καθαρισμός κυψελών ροής	Κάθε 1-2 μήνες, ανάλογα με την κατάσταση χρήσης
Αντικαταστήστε την βούρτσα καθαρισμού	Κάθε 6 μήνες

Η καθαριότητα είναι πολύ σημαντική για τη διατήρηση ακριβών μετρήσεων.

7.1.1 Επιβεβαιώνεται ότι η τροφοδοσία είναι κανονική

Η τάση τροφοδοσίας είναι DC, η τιμή τάσης είναι DC12-24V, και η τάση είναι σταθερή



7.1.2 Επιβεβαιώστε ότι το εισερχόμενο νερό είναι κανονικό

Υπάρχει νερό από τον σωλήνα.

Το εισερχόμενο νερό μπορεί να ρέει στην δεξαμενή κυκλοφορίας.

Καμία υπερχείλιση νερού στην είσοδο της δεξαμενής κυκλοφορίας.



7.1.3 Ελέγξτε την ομαλή αποστράγγιση

Με βάση τον προσδιορισμό ότι το εισερχόμενο νερό είναι φυσιολογικό, το επίπεδο υγρού της κυκλοφορίας

η δεξαμενή είναι κανονική και δεν υπάρχει υπερχείλιση νερού:

Εξοπλισμός επιθεώρησης (πίσω επιφάνεια, πίσω επιφάνεια, εσωτερική αποβάθρα κυκλοφορίας) εάν υπάρχει νερό,

εάν υπάρχει νερό, το οποίο υπήρχε πριν από την κατάσταση του νερού, οι αιτίες αυτού του φαινομένου έχουν δύο,

Το ένα είναι η πίεση του νερού, το νερό ξεχειλίζει απευθείας από την δεξαμενή κυκλοφορίας, το δεύτερο, κακή

Η αποστράγγιση, προκαλώντας το νερό να χύσει από την δεξαμενή κυκλοφορίας, αν μπορούμε να αποκλείσουμε την πίεση του νερού είναι πάρα πολύ

Μεγάλη, κακή αποχέτευση.



7.2 Συντήρηση του ανιχνευτή

7.2.1 Καθαρός αισθητήρας

Κλείστε το μετρητή, αφαιρέστε τον αισθητήρα από την τρύπα ροής και καθαρίστε τον αισθητήρα.

Όταν καθαρίζετε μια φωτεινή τρύπα, πρέπει να το καθαρίσετε με ένα βαμβάκι, κατά προτίμηση χρησιμοποιώντας ένα βαμβάκι

αν δεν υπάρχει αλκοόλ στο χώρο, χρησιμοποιήστε ένα ξηρό βαμβάκι, αν όχι, χρησιμοποιήστε ένα χαρτί

Τόμα.



7.2.2 Ελέγξτε την πηγή φωτός

Μετά την είσοδο στην κατάσταση μέτρησης, ευθυγραμμίστε την οπτική θύρα του αισθητήρα

Κανονικά μπορείτε να παρατηρήσετε διαλείπουσες κόκκινες κηλίδες από τον αισθητήρα παρόμοια με

Οι δείκτες λέιζερ και η φωτεινότητα που αντιλαμβάνονται με γυμνό μάτι δεν πρέπει να είναι μικρότερη από αυτή του

Οι συχνές καταστάσεις βλάβης των φωτεινών πηγών είναι:

α) Καμία αλλαγή και καμία εκπομπή φωτός μετά την ανάφλεξη·

β) Η κόκκινη κηλίδα είναι σκούρα, πολύ λιγότερο φωτεινή από μια δείκτη λέιζερ.

γ) Όταν η φωτεινή τρύπα του αισθητήρα επιβεβαιώνεται ότι είναι απαλλαγμένη από λεκέδες νερού, εμφανίζονται κόκκινες κηλίδες.

εκπέμπονται, όχι συγκεντρωμένες κόκκινες φωτεινές κηλίδες.

Σε περίπτωση βλάβης της φωτεινής πηγής, ο αισθητήρας μπορεί να αφαιρεθεί από την τρύπα ροής και να αποσταλεί πίσω στο

Πριν την επανένταξη του αισθητήρα στην τρύπα ροής, πρέπει να

Μετά την τοποθέτησή του στην θέση κυκλοφορίας, πιέστε το ελαφρώς

Μπορείτε να παρατηρήσετε αν το

ο αισθητήρας είναι στη θέση του από την πλευρά του οργάνου.



7.2.3 Καθαρή δεξαμενή κυκλοφορίας

Χρησιμοποιώντας μια βούρτσα σωλήνα, καθαρίστε την δεξαμενή ροής και βεβαιωθείτε ότι το κάτω μέρος και οι πλευρικοί τοίχοι της δεξαμενής είναι

χωρίς ορατά ιζήματα.





7.2.4 Έλεγχος της κατάστασης λειτουργίας

Μετά την ολοκλήρωση της παραπάνω συντήρησης, οι συνήθεις εργασίες μέτρησης, όπως η πρόσληψη νερού

και συλλογή ανιχνευτών μπορεί να επανεκκινήσει, και εργασίες επαλήθευσης, όπως η μέτρηση της αξίας

μπορεί να πραγματοποιείται σύγκριση και βαθμονόμηση σε ένα σημείο σύμφωνα με τις απαιτήσεις του πεδίου.



8Προβλήματα με το πυροβολισμό.

Ο πίνακας 5-1 παραθέτει τα συμπτώματα, τις πιθανές αιτίες και τις συνιστώμενες λύσεις για τα κοινά προβλήματα

Εάν το σύμπτωμά σας δεν είναι καθόλου ή κανένα από τα παραπάνω,

λύσεις λύνει το πρόβλημά σας, επικοινωνήστε μαζί μας.



ΛΑΘΑ	Πιθανή αιτία	Λύση
Η μετρούμενη τιμή είναι Πολύ ψηλά, πολύ χαμηλά ή αστάθεια	Ασυνήθιστο φωτεινότητα του αισθητήρα	Ελέγξτε την κατάσταση φωτεινότητας σύμφωνα με το οδηγίες λειτουργίας
	Ανωμαλία αποθήκευσης νερού	Ελέγξτε αν η είσοδος νερού, η αποθήκευση νερού και η Τα υπόλοιπα είναι φυσιολογικά.
	Ελαφρύ παράθυρο καταστρέφει	Ελέγξτε το καθαριστικό αποτέλεσμα του οπτικού παραθύρου Εάν η βούρτσα καθαρισμού είναι φτιαγμένη και δεν μπορεί να ξύσει σωστά την επιφάνεια του παραθύρου, Αντικαταστήστε την βούρτσα καθαρισμού
Ασυνήθιστο στην υδάτινη οδό	Η ροή εισόδου Η ρύθμιση είναι λανθασμένη	Ελέγξτε το ρυθμό ροής εισόδου και ρυθμίστε το ανάλογα στις παραμέτρους του προϊόντος
	Κακή ροή νερά υπερχείλισης	Διασφάλιση θετικής πτώσης μεταξύ της θύρας υπερχείλισης και του σωλήνα αποχέτευσης για να εξασφαλιστεί ομαλή αποχέτευση και αποφεύγετε το ξεχύσιμο.

Πίνακας 5-1 Κατάλογος κοινών ερωτήσεων

9Περιγραφή της εγγύησης

(1) Η περίοδος εγγύησης είναι 1 έτος (χωρίς καταναλωτικά).

(2) Η παρούσα διασφάλιση ποιότητας δεν καλύπτει τις ακόλουθες περιπτώσεις.

1 Λόγω ανωτέρας βίας, φυσικών καταστροφών, κοινωνικών αναταραχών, πολέμου (δηλωμένου ή μη),

Τρομοκρατία, πόλεμος, ή ζημιά που προκλήθηκε από οποιαδήποτε κυβερνητική επιβολή.

2 ζημιές που οφείλονται σε κακή χρήση, αμέλεια, ατύχημα ή ακατάλληλη εφαρμογή και εγκατάσταση.

3Τα τέλη μεταφοράς για την αποστολή των εμπορευμάτων πίσω στην εταιρεία μας.

4Τα τέλη μεταφοράς για ταχεία ή ταχεία αποστολή εξαρτημάτων ή προϊόντων που καλύπτονται από την

εγγύηση.

5Ταξίδι για την εκτέλεση επισκευών εγγύησης σε τοπικό επίπεδο.

(3) Η παρούσα εγγύηση περιλαμβάνει το σύνολο του περιεχομένου της εγγύησης που παρέχεται από την εταιρεία μας για τα προϊόντα της.

1 Η παρούσα εγγύηση αποτελεί μια οριστική, πλήρη και αποκλειστική δήλωση των όρων της εγγύησης και κανένα πρόσωπο ή αντιπρόσωπος δεν είναι εξουσιοδοτημένο να δημιουργήσει άλλες εγγυήσεις στο όνομα της

Η εταιρεία μας.

2 Τα ένδικα μέσα επισκευής, αντικατάστασης ή επιστροφής της πληρωμής, όπως περιγράφονται παραπάνω, είναι:

εξαιρετικές περιπτώσεις που δεν παραβιάζουν την παρούσα εγγύηση, καθώς και τα ένδικα μέτρα για την αντικατάσταση ή επιστροφή

Βάσει της αυστηρής ευθύνης ή άλλης νομικής θεωρίας, η

Η εταιρεία δεν ευθύνεται για οποιαδήποτε άλλη ζημία που προκλήθηκε από ελαττωματικό προϊόν ή από αμέλεια.

λειτουργία, συμπεριλαμβανομένων τυχόν επακόλουθων ζημιών που σχετίζονται αιτιωτικά με αυτές τις συνθήκες.



10.Πρωτόκολλα επικοινωνίας

Το πρωτόκολλο επικοινωνίας RS485 χρησιμοποιεί πρωτόκολλο επικοινωνίας MODBUS, και οι αισθητήρες είναι

Χρησιμοποιήθηκαν ως σκλάβοι.

Φόρμα byte δεδομένων.

Ποσοστό Baud	9600
Αρχική θέση	1
Μπιτ δεδομένων	8
Σταματήστε λίγο	1
Αριθμός ελέγχου	N

Διαβάστε και γράψτε δεδομένα (πρότυπο πρωτόκολλο MODBUS)

Η προεπιλεγμένη διεύθυνση είναι 0x01, η διεύθυνση μπορεί να τροποποιηθεί από το μητρώο



10.1 Δεδομένα ανάγνωσης

Κλήση ξενιστή (εξαδεκαδικά)

01 03 00 00 00 01 84 0A

Κωδικός	Ορισμός λειτουργίας	Παρατηρήσεις
01	Διεύθυνση συσκευής
03	Κώδικας λειτουργίας
00 00	Διεύθυνση εκκίνησης	Βλέπε πίνακα μητρώου για λεπτομέρειες
00 01	Αριθμός μητρώων	Μέγεθος των μητρώων (2 bytes για 1 μητρώο)
84 0A	Σύνολο ελέγχου CRC, μπροστά χαμηλά και πίσω ψηλά



Απάντηση σκλάβου (εξαδεκαδικό)

01 03 02 00 xx xx xx

Κωδικός	Ορισμός λειτουργίας	Παρατηρήσεις
01	Διεύθυνση συσκευής
03	Κώδικας λειτουργίας
02	Αριθμός διαβάσιμων bytes
ΧΧ ΧΧ	Δεδομένα (πρώτο χαμηλό και πίσω υψηλό DCBA)	Βλέπε πίνακα μητρώου για λεπτομέρειες
ΧΧ ΧΧ	Σύνολο ελέγχου CRC, μπροστά χαμηλά και πίσω ψηλά









10.2 Πληροφορίες εγγραφής

Κλήση ξενιστή (εξαδεκαδικά)

01 10 1B 00 00 01 02 01 00 0C C1





Κωδικός	Ορισμός λειτουργίας	Παρατηρήσεις
01	Διεύθυνση συσκευής
10	Κώδικας λειτουργίας
1Β 00	Διεύθυνση μητρώου	Βλέπε πίνακα μητρώου για λεπτομέρειες
00 01	Αριθμός μητρώων	Αριθμός μητρώων ανάγνωσης
02	Αριθμός bytes	Αριθμός μητρώων ανάγνωσης x2
01 00	Δεδομένα (πρώτο χαμηλό και πίσω υψηλό DCBA)
0C C1	Σύνολο ελέγχου CRC, μπροστά χαμηλά και πίσω ψηλά



Απάντηση σκλάβου (εξαδεκαδικό)

01 10 1B 00 00 01 07 2D



Κωδικός	Ορισμός λειτουργίας	Παρατηρήσεις
01	Διεύθυνση συσκευής
10	Κώδικας λειτουργίας
1Β 00	Διεύθυνση μητρώου	Βλέπε πίνακα μητρώου για λεπτομέρειες
00 01	Επιστρέφει τον αριθμό των εγγεγραμμένων μητρώων
7D 2D	Σύνολο ελέγχου CRC (πρώτο χαμηλό και πίσω υψηλό)



10.3 Υπολογισμός του συνόλου ελέγχου CRC

(1) Προεπιλέξτε ένα μητρώο 16 bit ως εξάδεκαδικό FF (δηλαδή όλα τα 1s) και ονομάστε αυτό το μητρώο CRC

Εγγραφείτε.

(2) Απομόνωση των πρώτων 8 bit δυαδικών δεδομένων (και τα δύο το πρώτο byte των πληροφοριών επικοινωνίας)

το πλαίσιο) με τα κάτω 8 bits του 16-bit CRC μητρώου και τοποθετώντας το αποτέλεσμα στο μητρώο CRC,

αφήνοντας τα πάνω 8 bits των δεδομένων αμετάβλητα.

(3) Μετακινήστε το περιεχόμενο του μητρώου CRC ένα κομμάτι προς τα δεξιά (προς την κάτω πλευρά) για να συμπληρώσετε το

Το υψηλότερο bit με ένα 0, και ελέγξτε το μετακινημένο bit μετά την δεξιά μετατόπιση.

(4) Εάν το μετακινημένο bit είναι 0: επαναλάβετε το βήμα 3 (μετακίνηση δεξιά ένα bit ξανά), εάν το μετακινημένο bit είναι 1, CRC

μητρώο και πολυώνυμο A001 (1010 0000 0000 0001) για το iso-or.

(5) Επαναλάβετε τα βήματα 3 και 4 έως ότου γίνει η σωστή μετατόπιση 8 φορές έτσι ώστε όλα τα δεδομένα 8 bit να είναι

επεξεργάζεται στο σύνολό της.

(6) Επαναλάβετε τα βήματα 2 έως 5 για το επόμενο byte του πλαισίου πληροφοριών επικοινωνίας.

(7) Ανταλλαγή των υψηλών και χαμηλών bytes του 16-bit CRC μητρώου που λαμβάνεται μετά από όλα τα bytes του παρόντος

Το πλαίσιο πληροφοριών επικοινωνίας υπολογίστηκε σύμφωνα με τα παραπάνω βήματα.

(8)Το τελικό περιεχόμενο του μητρώου CRC λαμβάνεται ως εξής: κωδικός CRC.





10.4 Πίνακας μητρώου

Διεύθυνση εκκίνησης	Διοίκηση Περιγραφή	Αριθμός μητρώα	Φόρμα δεδομένων (εξαδεκαδικά)
0x0700H	Πάρτε το λογισμικό και υλικό Αγ.	2	Συνολικά 4 bytes 00 ~ 01: έκδοση υλικού 02 ~ 03: έκδοση λογισμικού Για παράδειγμα, η ένδειξη 0101 αντιπροσωπεύει 1.1
0x0900H	Πάρτε τον ΣΝ.	7	Συνολικά 14 bytes 00Κράτος μέλος: 01 ~ 12: αύξων αριθμός 13Κράτος μέλος: Τα 12 bytes του σειριακού αριθμού μεταφράζονται σύμφωνα με τον κωδικό ASCII, δηλαδή τον εργοστασιακό σειριακό αριθμό
0x1100H	Χρήστης βαθμονόμηση K/B (διαβάστε / γράψτε)	4	Συνολικά 8 bytes 00~03: Κ 04~07: Β Για να διαβάσετε το K για παράδειγμα, διαβάστε ως 4 bytes δεδομένων (χαμηλό bit μπροστά, μορφή DCBA, πρέπει να μετατρέψετε αυτά τα δεδομένα σε πλωτό σημείο, δείτε παρακάτω για τη μέθοδο μετατροπής) Για να γράψουμε το k, για παράδειγμα, πρέπει να μετατρέψουμε το k σε πλανόμενο σημείο 32 bit και να το γράψουμε (DCBA μορφή)
0x1B00H	Ενεργοποίηση με βούρτσα ρυθμίσεις εκκίνησης	1	Συνολικά 2 bytes 00~01: 0x0000 δεν ξεκινά με ρεύμα 0x0100 Ενεργοποίηση και αυτόματη εκκίνηση
0x2600H	Αξία θολούτητας απόκτηση	2	Η τιμή θολωσίας ανάγνωσης είναι 4 bytes δεδομένων. (Η χαμηλή θέση είναι στο μπροστινό, μορφή DCBA, και αυτά τα δεδομένα πρέπει να μετατραπούν σε μια αλλαγή αριθμό πλανόστροφης μονάδας.
0x3000H	Συσκευή διεύθυνση (διαβάστε και γράψτε)	1	Συνολικά 2 bytes 00~01: Διεύθυνση συσκευής Το εύρος μπορεί να ρυθμιστεί από 1 ~ 254 Για παράδειγμα, τα δεδομένα που λαμβάνονται είναι 02 00 (Αν η χαμηλή θέση είναι μπροστά, σημαίνει ότι η διεύθυνση είναι 2) Πάρτε την διεύθυνση 15 για παράδειγμα, στη συνέχεια 0F 00 Γράψτε την αντίστοιχη διεύθυνση (κάτω μπροστά) Όταν η τρέχουσα διεύθυνση συσκευής είναι άγνωστη, μπορείτε να χρησιμοποιήσετε το FF ως κοινή διεύθυνση συσκευής για να ζητήσετε την τρέχουσα
0x3100H	Ξεκίνηση πινέλας (Μόνο γράψιμο)	0	Στείλε μια εντολή εγγραφής με μήκος εγγραφής 0
0x3200H	Βούρτσα Επαναλαμβανόμενη εκκίνηση ρύθμιση χρόνου (διαβάστε και γράψτε)	1	Συνολικά 2 bytes 00~01: ώρα Πάρτε για παράδειγμα την τιμή ανάγνωσης 1E 00 (προεπιλεγμένη), η πραγματική τιμή είναι 0x001E, δηλαδή 30 λεπτά. Για παράδειγμα, αν πρέπει να γράψετε για 60 λεπτά, μετατρέψτε το σε 3C 00 για γραφή.



10.5 Αλγόριθμοι μετατροπής για αριθμούς με κυμαινόμενη τιμή

10.5.1 Μετατροπή αριθμών με κυμαινόμενη τιμή σε εξάδεκαδικούς αριθμούς



Βήμα 1: Μετατροπή της αναπαράστασης 17.625 με κυμαινόμενη τιμή σε δυαδική κυμαινόμενη τιμή

Πρώτα, βρείτε τη δυαδική αναπαράσταση του ακέραιου μέρους.

17 = 16 + 1 = 1 × 2⁴+ 0 × 2³+ 0 × 2²+ 0 × 2¹+ 1 × 2⁰

Έτσι η δυαδική αναπαράσταση του ακέραιου μέρους 17 είναι 10001B.

Μετά βρείτε τη δυαδική αναπαράσταση του κλάσματος.

0.625= 0,5 + 0,125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

Έτσι η δυαδική αναπαράσταση του δεκαδικού 0,625 είναι 0,101B.

Έτσι, ο αριθμός με πλανόμενο στίγμα σε δυαδική μορφή για το 17.625 που εκφράζεται με πλανόμενο στίγμα είναι 10001.101B



Βήμα 2: Μετατόπιση για να βρείτε τον εκθέτη.

Μετακινήστε το 10001.101B αριστερά μέχρι να μείνει μόνο μια θέση πριν από το δεκαδικό σημείο για να πάρετε 1.0001101B, και10001.101B = 1.0001101B x 2⁴Έτσι το εκθετικό μέρος είναι 4, το οποίο, όταν προστίθεται στο 127, γίνεται 131, του οποίου η δυαδική αναπαράσταση είναι 10000011B



Βήμα 3: Υπολογισμός του τελικού αριθμού

Η αφαίρεση του 1 πριν από το δεκαδικό σημείο του 1.0001101B δίνει τον τελευταίο αριθμό 0001101B (επειδή το 1 πριν από το δεκαδικό σημείο πρέπει να είναι 1,το IEEE ορίζει ότι πρέπει να καταγράφεται μόνο το ένα μετά το δεκαδικό σημείο)Ένα σημαντικό σημείωμα για τους αριθμούς 23 bit: το πρώτο bit (δηλαδή το κρυμμένο bit) δεν συντάσσεται.



Βήμα 4: Ορισμός bits συμβόλων

Ένας θετικός αριθμός έχει ένα ψηφίο σημάδι 0 και ένας αρνητικός αριθμός έχει ένα ψηφίο σημάδι 1, οπότε το 17.625 έχει ένα ψηφίο σημάδι 0.



Βήμα 5: Μετατροπή σε κυμαινόμενο σημείο

1 ψηφίο σημάδι + 8 ψηφία εκθέτης + 23 ψηφία mantissa

0 10000011 00011010000000000000000B (αντιστοιχεί σε 0x418D0000 σε εξάδεκαδικά)



10.5.2 Μετατροπή εξάδεκαδικών αριθμών σε αριθμούς με κυμαινόμενη τιμή



Βήμα 1: Μετατρέψτε τον εξάδεκαδικό αριθμό 0x427B6666 σε δυαδικό αριθμό πλωτού σημείου 0100 0010 0111 1011 0110 0110 0110 0110 0110 0110B σε σύμβολο, εκθέτη,και μπιτ μάντισα 0 10000100 111101101101100110011001100110b

1 ψηφίο σημάδι + 8 ψηφία εκθέτης + 23 ψηφία mantissa

Σημαντικό bit S:

Δείκτης bit E: 10000100B = 1 × 2⁷+0 × 2⁶+0 × 2⁵+0 × 2⁴+1 × 2³+0 × 2²+0 × 2⁰

=128+0+0+0+0+0+0+4+0+0=132

Τελευταίο ψηφίο M: 11110110110011001100110B = 8087142



Βήμα 2: Υπολογισμός αριθμών κυμαινόμενης στροφής

D =(-1)⁵×(1.0=M/2²³) ×2^Ε-127

= (-1)⁰×(1.0+8087142/2²³) ×2^132-127

= 1 x 1.964062452316284 x 32

= 62.85
