Παρατηρητές σωματιδίων για την ποιότητα των καταιγίδων και των υπόγειων υδάτων μέχρι 10NTU με ανάλυση 0,001NTU

1.Εισαγωγή



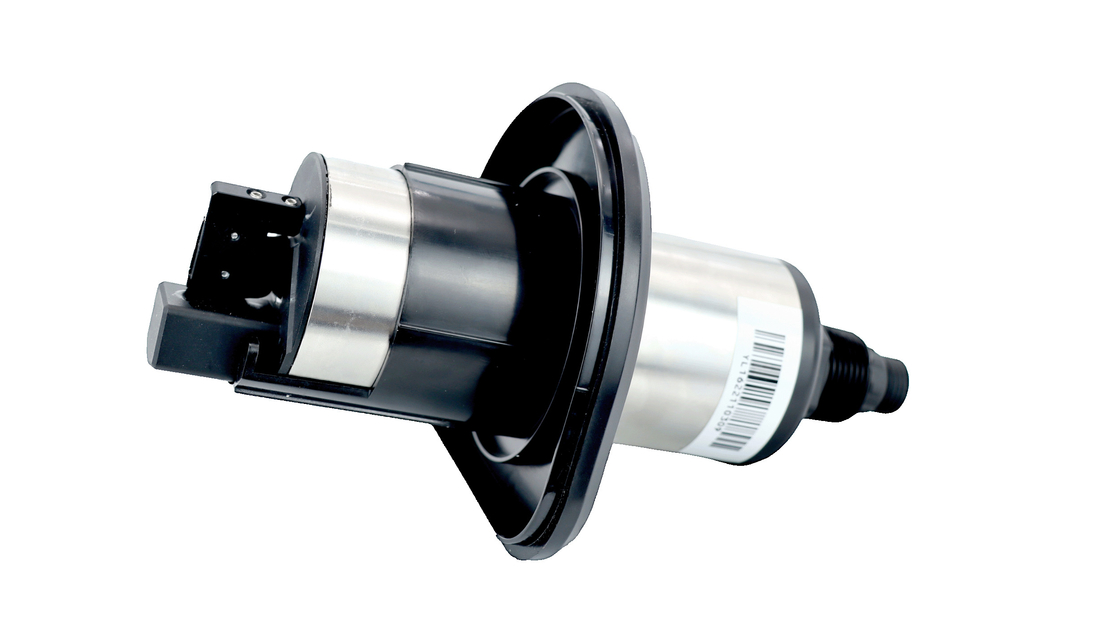

Το θολόμετρο χαμηλής εμβέλειας είναι για online παρακολούθηση της ποιότητας του πόσιμου νερού, με εξαιρετικά χαμηλή

Όριο ανίχνευσης θολότητας, μέτρηση υψηλής ακρίβειας.Ο εξοπλισμός έχει τα χαρακτηριστικά

για μεγάλο χρονικό διάστημα χωρίς συντήρηση, εργασία εξοικονόμησης νερού και ψηφιακή έξοδο.Υποστηρίζει τηλεχειριστήριο

παρακολούθηση δεδομένων σε πλατφόρμες cloud και κινητά τηλέφωνα και επικοινωνία RS485-Modbus.Το

μπορεί να χρησιμοποιηθεί ευρέως στην ηλεκτρονική παρακολούθηση της θολότητας του νερού της βρύσης, δευτερεύουσα παροχή νερού,

Τερματικό νερό δικτύου σωληνώσεων, άμεσο πόσιμο νερό, νερό φιλτραρισμένο με μεμβράνη, πισίνα και επιφανειακά νερά.



2.χαρακτηριστικό



• Όριο ανίχνευσης εξαιρετικά χαμηλής θολότητας
• έρευνα υψηλής ακρίβειας
• Ο εξοπλισμός δεν χρειάζεται συντήρηση για μεγάλο χρονικό διάστημα
• Εργασία εξοικονόμησης νερού και ψηφιακή έξοδος
• Υποστηρίζει απομακρυσμένη παρακολούθηση δεδομένων σε πλατφόρμες cloud και κινητά τηλέφωνα
• Υποστήριξη RS-485, πρωτόκολλο MODBUS
• Η αυτοαναπτυσσόμενη μονάδα μέτρησης αφρού, εξαλείφει αποτελεσματικά τις φυσαλίδες νερού
• Ο αισθητήρας συνοδεύεται από μια βούρτσα καθαρισμού, η οποία μπορεί να καθαρίσει αποτελεσματικά το παράθυρο φωτός
• Ο διαδικτυακός αναλυτής θολότητας υιοθετεί την τυπική μέθοδο σκέδασης 90°



3.Διάγραμμα μεγέθους αισθητήρα

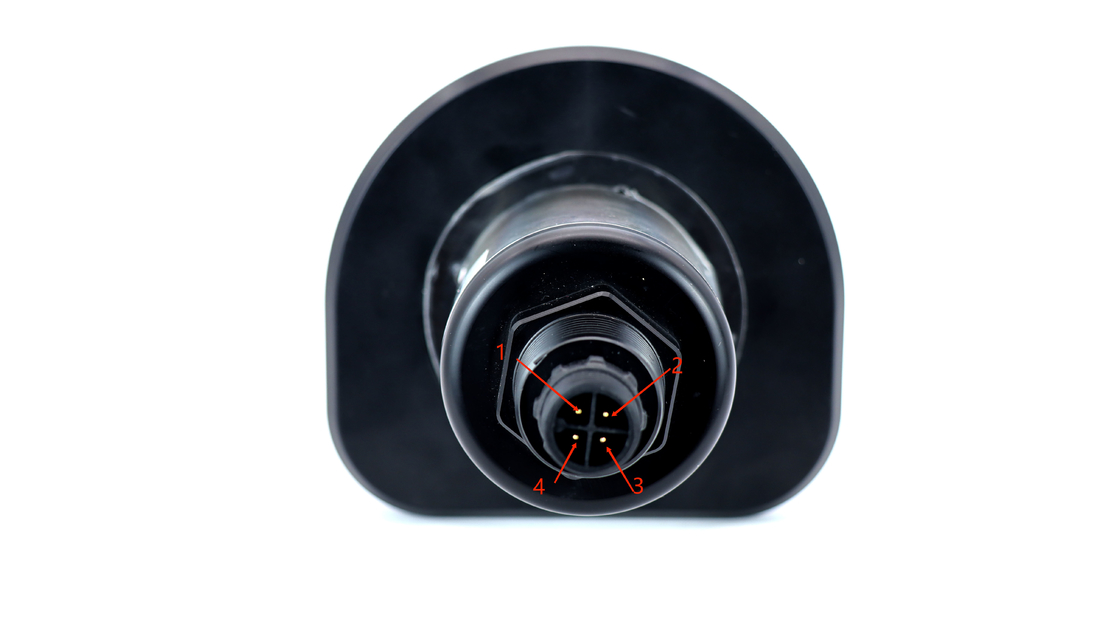

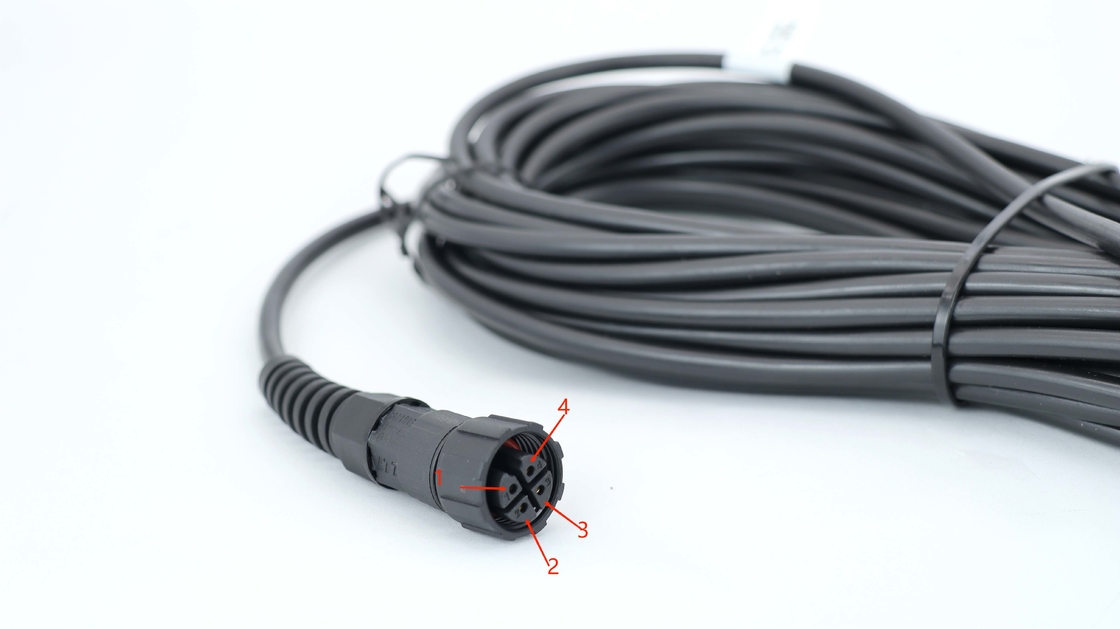

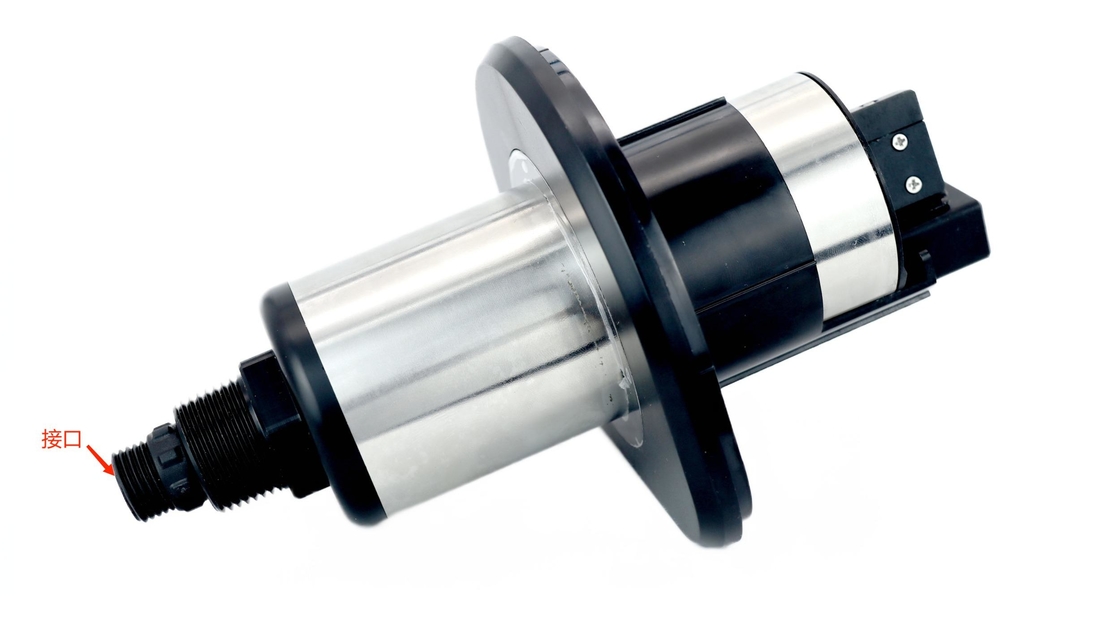

4. Ορισμός καλωδίου

Καλώδιο θωράκισης 4 συρμάτων AWG-24 ή AWG-26.OD=5,5mm



1, Κόκκινο—Power (VCC)

2, Λευκό—485 Date_B ( 485_B)

3, Πράσινο—485 Date_A (485_A)

4, Black—Ground (GND)

5, γυμνό σύρμα-ασπίδα



5. Τεχνικές Προδιαγραφές

Ονομα	Αισθητήρας θολότητας χαμηλής εμβέλειας
Εύρος	0~10NTU
Ακρίβεια	0,01 NTU ή ±2% (Πάρτε το μεγαλύτερο)
Ανάλυση	0,001 NTU
Πηγή φωτός	LED
Διαρροή Ισχύος	0,6 W (Κλείσιμο βούρτσας), 1 W (Λειτουργία βούρτσας)
Εξουσία	DC 12~24V,1A
Εύρος ροής	180~500mL/λεπτό
Εύρος θερμοκρασίας	0~50℃
Μέγεθος αισθητήρα	Φ54,6mm*193,5mm
Σωλήνας εισόδου	Σωλήνας PE 2 σημείων
Σωλήνας αποστράγγισης	Σωλήνας PE 3 σημείων
Παραγωγή	Modbus RS485
διατηρούν	Αυτοκαθαριζόμενος Υαλοκαθαριστήρας
Υλικό σώματος	Κανάλι νερού: PC+ABS Αισθητήρας: 316L+POM



Σημείωση:

1. Οι παραπάνω τεχνικές παράμετροι είναι όλες δεδομένα σε ένα τυπικό υγρό περιβάλλον.

2. Η διάρκεια ζωής του αισθητήρα και η συχνότητα βαθμονόμησης συντήρησης σχετίζονται με τις πραγματικές συνθήκες πεδίου.



6. Εγκατάσταση και λειτουργία εξοπλισμού

6.1 Πίνακας διαμόρφωσης

Τυπική διαμόρφωση	Αριθμός	Παρατηρήσεις
Θολόμετρο χαμηλής εμβέλειας	1
Κυψέλη ροής	1
Πλάκα τοποθέτησης	1
Εύκαμπτος σωλήνας εισαγωγής νερού/Σωλήνας αποστράγγισης/υπερχείλισης	3
Συσκευή ρύθμισης ροής	1
Καλώδιο	1	10μ
Πομπός	1	Επιλογές (όχι τυπικές)



6.2 Οδηγίες εγκατάστασης

6.2.1 Σταθερή εγκατάσταση

Επιλέξτε τη μέθοδο εγκατάστασης που φαίνεται στο σχήμα (α) ή το σχήμα (β) για να στερεώσετε το μεσαίο επίπεδο με βάση το

πραγματικό περιβάλλον εγκατάστασης.

​ (α) Διάγραμμα τοποθέτησης σε τοίχο (β) διάγραμμα εγκατάστασης πλάτης (γ) Διάσταση μεγέθους της πλάκας στήριξης



6.2.2 Προφυλάξεις εγκατάστασης

① Βεβαιωθείτε ότι το backplane έχει τοποθετηθεί με ασφάλεια.

② Βεβαιωθείτε ότι η σχισμή κυκλοφορίας είναι καλά στερεωμένη.

③ Βεβαιωθείτε ότι οι σωλήνες εισόδου νερού, υπερχείλισης και αποχέτευσης έχουν κολλήσει στη θέση τους και δύο

σημεία, μπλε κούμπωμα τριών πόντων κουμπώνει στη θέση για αποφυγή διαρροής.

④ Ιδιαίτερη προσοχή: Η χειροκίνητη βαλβίδα αποστράγγισης πρέπει να διατηρείται κλειστή και να ανοίγει μόνο για καθαρισμό

και έκλεισε μετά.









6.3 Παροχή νερού

(1) Αποστραγγίστε το νερό

Ανοίξτε το διακόπτη εισόδου, ελέγξτε και ρυθμίστε τη «συσκευή ρύθμισης ροής», έτσι ώστε ο ρυθμός ροής εισόδου να είναι

διατηρούνται εντός του εύρους των απαιτήσεων του δείκτη·

Επιβεβαιώστε ότι η χειροκίνητη βαλβίδα της εξόδου λυμάτων είναι κλειστή, ανοίξτε το επάνω κάλυμμα της ροής

δεξαμενή και παρατηρήστε εάν υπάρχει ροή εκκίνησης στη συσκευή ωοθυλακίων.Αν υπάρχει τρεχούμενο νερό, αυτό

είναι φυσιολογικό και εάν δεν υπάρχει τρεχούμενο νερό ή ο ρυθμός ροής είναι πολύ αργός, ελέγξτε εάν η είσοδος

Το νερό και η συσκευή ρύθμισης ροής έχουν ρυθμιστεί κανονικά.

(2) Ελέγξτε τη λειτουργία αποθήκευσης νερού

Ανοίξτε το επάνω κάλυμμα και ο θάλαμος του κυλίνδρου στη μέση της πισίνας ροής είναι το νερό

πισίνα αποθήκευσης και μέτρησης.Ελέγξτε εάν το νερό αποθηκεύεται κανονικά και η στάθμη του υγρού

ανεβαίνει αργά μέχρι να χυθεί από το υπόλοιπο στόμα.Ταυτόχρονα, ελέγξτε αν υπάρχει

είναι ακαθαρσίες και υπολείμματα στη δεξαμενή μέτρησης με τη βοήθεια φωτιστικού εξοπλισμού όπως π.χ

έναν φακό, Εάν υπάρχουν ακαθαρσίες, αδειάστε ή αφαιρέστε τις πριν αποθηκεύσετε ξανά νερό.

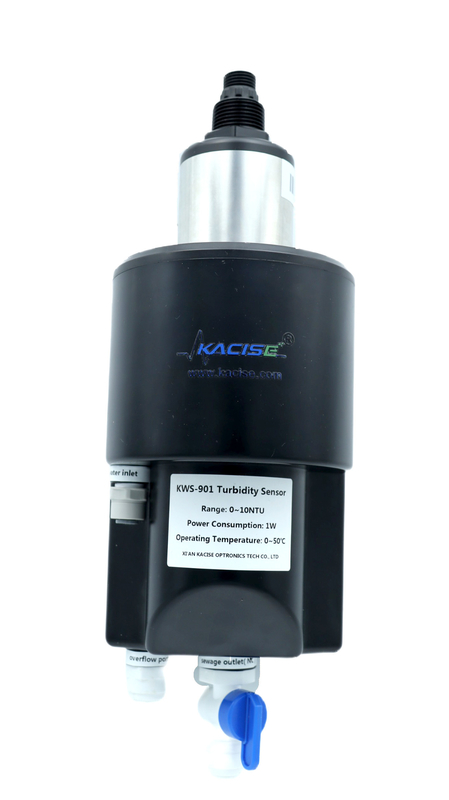

(3) Εγκαταστήστε τον αισθητήρα θολότητας

Εισαγάγετε τον αισθητήρα θολότητας στο επάνω κάλυμμα και βιδώστε τον στην υποδοχή κάρτας του επάνω καλύμματος και, στη συνέχεια,

Εισαγάγετε το σύνολο στη δεξαμενή ροής και κάντε το επάνω κάλυμμα κοντά στο κάλυμμα της πισίνας ροής.

(4) Ενεργοποίηση

Μετά την ολοκλήρωση της παραπάνω διαδικασίας, ο αισθητήρας μπορεί να ενεργοποιηθεί και να μετρηθεί με την απόκτηση

πρωτόκολλο, πομπός κ.λπ.







6.4 Βαθμονόμηση

Ο αισθητήρας θολότητας μπορεί να εγκατασταθεί και να χρησιμοποιηθεί απευθείας και δεν απαιτείται η δεύτερη βαθμονόμηση

για την πρώτη εγκατάσταση.Εάν ο πελάτης το χρειάζεται ή η αντιστάθμιση δεδομένων βρεθεί στο μεταγενέστερο

συντήρηση, η εταιρεία μας προτείνει τη χρήση νερού βρύσης ως δείγμα νερού για ένα σημείο

βαθμονόμηση και οι παράμετροι βαθμονόμησης μπορούν να γραφτούν μέσω του κεντρικού υπολογιστή μας ή στο

μορφή μητρώου πρωτοκόλλου επικοινωνίας.



7. Πρόγραμμα και μέθοδοι συντήρησης

7.1 Κύκλος συντήρησης

Εργασία συντήρησης	Συνιστώμενη συχνότητα συντήρησης
Καθαρισμός αισθητήρα	Κάθε μήνα
Αισθητήρας βαθμονόμησης	Κάθε 1~2 μήνες, ανάλογα με την κατάσταση χρήσης
Καθαρισμός κυψελών ροής	Κάθε 1~2 μήνες, ανάλογα με την κατάσταση χρήσης
Αντικαταστήστε τη βούρτσα καθαρισμού	Κάθε 6 μήνες

Η καθαριότητα είναι πολύ σημαντική για τη διατήρηση ακριβών μετρήσεων.

7.1.1 Επιβεβαιώστε ότι η παροχή ρεύματος είναι κανονική

Η τάση τροφοδοσίας είναι DC, η τιμή τάσης είναι DC12-24V και η τάση είναι σταθερή



7.1.2 Επιβεβαιώστε ότι το εισερχόμενο νερό είναι κανονικό

Υπάρχει νερό από το σωλήνα.

Το εισερχόμενο νερό μπορεί να ρέει στη δεξαμενή κυκλοφορίας.

Δεν υπάρχει υπερχείλιση νερού στην είσοδο της δεξαμενής κυκλοφορίας.



7.1.3 Ελέγξτε για ομαλή αποστράγγιση

Με βάση τον προσδιορισμό ότι το εισερχόμενο νερό είναι κανονικό, το επίπεδο υγρού της κυκλοφορίας

Η δεξαμενή είναι κανονική και δεν υπάρχει υπερχείλιση νερού:

Εξοπλισμός επιθεώρησης (backplane, backplane, εσωτερική κοιλότητα κυκλοφορίας) εάν υπάρχει νερό,

αν υπάρχει νερό, που υπήρχε πριν από την κατάσταση του νερού, οι αιτίες αυτού του φαινομένου έχουν δύο,

το ένα είναι η πίεση του νερού, το νερό απευθείας από τη δεξαμενή κυκλοφορίας ξεχειλίζει, δεύτερον, φτωχό

αποστράγγιση, προκαλώντας διαρροή νερού από τη δεξαμενή κυκλοφορίας, αν μπορούμε να αποκλείσουμε ότι η πίεση του νερού είναι πολύ

μεγάλη, κακή αποχέτευση.



7.2 Συντήρηση ανιχνευτή

7.2.1 Καθαρίστε τον αισθητήρα

Απενεργοποιήστε τον μετρητή, αφαιρέστε τον αισθητήρα από την υποδοχή ροής και καθαρίστε τον αισθητήρα.

Όταν καθαρίζετε μια ελαφριά τρύπα, πρέπει να την καθαρίσετε με μια μπατονέτα, κατά προτίμηση χρησιμοποιώντας ένα βαμβάκι

μπατονέτα βουτηγμένη σε οινόπνευμα.Εάν δεν υπάρχει αλκοόλ στο χώρο, χρησιμοποιήστε στεγνή μπατονέτα, εάν όχι, χρησιμοποιήστε χαρτί

πετσέτα.



7.2.2 Ελέγξτε την πηγή φωτός

Ενεργοποιήστε τον αισθητήρα.Αφού εισέλθετε στην κατάσταση μέτρησης, ευθυγραμμίστε την οπτική θύρα του αισθητήρα

με τον λευκό τοίχο.Κανονικά, μπορείτε να παρατηρήσετε διακοπτόμενες κόκκινες κηλίδες από τον αισθητήρα παρόμοια με

Οι δείκτες λέιζερ και η φωτεινότητα που γίνεται αντιληπτή με γυμνό μάτι δεν πρέπει να είναι μικρότερη από αυτή του

λέιζερ δείκτες.Οι συνήθεις καταστάσεις σφάλματος των φωτεινών πηγών είναι:

α) Καμία αλλαγή και καμία εκπομπή φωτός μετά την ενεργοποίηση.

β) Το κόκκινο σημείο είναι σκοτεινό, πολύ λιγότερο φωτεινό από έναν δείκτη λέιζερ.

γ) Όταν επιβεβαιωθεί ότι η φωτεινή οπή του αισθητήρα δεν έχει λεκέδες νερού, υπάρχουν κόκκινα μπαλώματα

εκπέμπονται, μη συγκεντρωμένα κόκκινα φωτεινά σημεία.

Σε περίπτωση βλάβης της πηγής φωτός, ο αισθητήρας μπορεί να αφαιρεθεί από την υποδοχή ροής και να σταλεί πίσω στο

κατασκευαστής για επισκευή και βαθμονόμηση.Πριν επανατοποθετήσετε τον αισθητήρα στην υποδοχή ροής, είναι

απαραίτητο για την απενεργοποίηση του οργάνου.Αφού το βάλετε στην υποδοχή κυκλοφορίας, πιέστε το ελαφρά

με το χέρι σας για να βεβαιωθείτε ότι έχει εισαχθεί στη θέση του και δεν έχει κλίση.Μπορείτε να παρατηρήσετε αν το

Ο αισθητήρας βρίσκεται στη θέση του από το πλάι του οργάνου.



7.2.3 Καθαρίστε τη δεξαμενή κυκλοφορίας

Χρησιμοποιώντας μια βούρτσα σωλήνα, καθαρίστε τη δεξαμενή ροής και βεβαιωθείτε ότι το κάτω και τα πλευρικά τοιχώματα της δεξαμενής είναι

απαλλαγμένο από ορατά ιζήματα.





7.2.4 Έλεγχος της κατάστασης λειτουργίας

Αφού ολοκληρωθεί η παραπάνω συντήρηση, οι εργασίες ρουτίνας μέτρησης όπως η πρόσληψη νερού

και η συλλογή ανιχνευτών μπορούν να επανεκκινηθούν και οι εργασίες επαλήθευσης όπως η τιμή μέτρησης

Η σύγκριση και η βαθμονόμηση ενός σημείου μπορούν να πραγματοποιηθούν σύμφωνα με τις απαιτήσεις πεδίου.



8. Αντιμετώπιση προβλημάτων

Ο Πίνακας 5-1 παραθέτει τα συμπτώματα, τις πιθανές αιτίες και τις προτεινόμενες λύσεις για κοινά προβλήματα

συναντάται με το θολόμετρο χαμηλής εμβέλειας.Εάν το σύμπτωμά σας δεν είναι ή κανένα από τα

Οι λύσεις λύνουν το πρόβλημά σας, επικοινωνήστε μαζί μας.



ΛΑΘΟΣ	ΠΙΘΑΝΗ ΑΙΤΙΑ	ΛΥΣΗ
Η μετρούμενη τιμή είναι Πολύ ψηλά, πολύ χαμηλά ή αστάθεια	Ασυνήθιστος φωτοβολία του αισθητήρα	Ελέγξτε την κατάσταση φωτεινότητας σύμφωνα με το οδηγίες λειτουργίας
	Ανωμαλία αποθήκευσης νερού	Ελέγξτε εάν η είσοδος νερού, η αποθήκευση νερού και τα υπόλοιπα είναι φυσιολογικά
	Το ελαφρύ παράθυρο χαλάει	Ελέγξτε το αποτέλεσμα καθαρισμού του οπτικού παραθύρου και βούρτσα καθαρισμού.Εάν η βούρτσα καθαρισμού έχει φθαρεί και δεν μπορεί να ξύσει σωστά την επιφάνεια του παραθύρου, αντικαταστήστε τη βούρτσα καθαρισμού
υδάτινη οδός ανώμαλη	Ο ρυθμός ροής εισόδου η ρύθμιση είναι λανθασμένη	Ελέγξτε τον ρυθμό ροής εισόδου και ρυθμίστε τον ανάλογα στις παραμέτρους του προϊόντος
	Κακή ροή του νερό υπερχείλισης	Βεβαιωθείτε ότι υπάρχει θετική πτώση μεταξύ της θύρας υπερχείλισης και ο σωλήνας αποστράγγισης για να εξασφαλιστεί η ομαλή αποστράγγιση και αποφύγετε την υπερχείλιση

Πίνακας 5-1 Λίστα κοινών ερωτήσεων

9. Περιγραφή εγγύησης

(1) Η περίοδος εγγύησης είναι 1 έτος (εξαιρουμένων των αναλώσιμων).

(2) Αυτή η διασφάλιση ποιότητας δεν καλύπτει τις ακόλουθες περιπτώσεις.

① λόγω ανωτέρας βίας, φυσικών καταστροφών, κοινωνικής αναταραχής, πολέμου (εκδηλωμένη ή αδήλωτη),

τρομοκρατία, τον πόλεμο ή ζημιές που προκαλούνται από οποιονδήποτε κυβερνητικό καταναγκασμό.

②ζημία που προκαλείται από κακή χρήση, αμέλεια, ατύχημα ή ακατάλληλη εφαρμογή και εγκατάσταση.

③Χρέωση φορτίου για την αποστολή των αγαθών πίσω στην εταιρεία μας.

④Χρέωση φορτίου για ταχεία ή ταχεία αποστολή ανταλλακτικών ή προϊόντων που καλύπτονται από το

εγγύηση.

⑤Ταξιδέψτε για να εκτελέσετε επισκευές με εγγύηση τοπικά.

(3) Αυτή η εγγύηση περιλαμβάνει ολόκληρο το περιεχόμενο της εγγύησης που παρέχεται από την εταιρεία μας σχετικά με τα προϊόντα της.

① Αυτή η εγγύηση αποτελεί μια τελική, πλήρη και αποκλειστική δήλωση των όρων της εγγύησης και κανένα πρόσωπο ή αντιπρόσωπος δεν είναι εξουσιοδοτημένος να θεσπίσει άλλες εγγυήσεις στο όνομα της

η ΕΤΑΙΡΕΙΑ μας.

② Τα διορθωτικά μέτρα για επισκευή, αντικατάσταση ή επιστροφή πληρωμής όπως περιγράφονται παραπάνω είναι

εξαιρετικές περιπτώσεις που δεν παραβιάζουν την παρούσα εγγύηση και τα διορθωτικά μέτρα αντικατάστασης ή επιστροφής

η πληρωμή γίνεται για τα ίδια τα προϊόντα μας.Με βάση την αντικειμενική ευθύνη ή άλλη νομική θεωρία, μας

Η εταιρεία δεν φέρει καμία ευθύνη για οποιαδήποτε άλλη ζημία προκληθεί από ελαττωματικό προϊόν ή από αμέλεια

λειτουργία, συμπεριλαμβανομένης οποιασδήποτε μεταγενέστερης ζημίας που σχετίζεται αιτιωδώς με αυτές τις συνθήκες.



10.Πρωτόκολλα επικοινωνίας

Το πρωτόκολλο επικοινωνίας RS485 χρησιμοποιεί πρωτόκολλο επικοινωνίας MODBUS και οι αισθητήρες είναι

χρησιμοποιήθηκαν ως σκλάβοι.

Μορφή byte δεδομένων.

Ρυθμός Baud	9600
Θέση εκκίνησης	1
Bits δεδομένων	8
Σταμάτα λίγο	1
Αριθμός ελέγχου	Ν

Ανάγνωση και εγγραφή δεδομένων (τυπικό πρωτόκολλο MODBUS)

Η προεπιλεγμένη διεύθυνση είναι 0x01, η διεύθυνση μπορεί να τροποποιηθεί με εγγραφή



10.1 Ανάγνωση δεδομένων

Κλήση κεντρικού υπολογιστή (δεκαεξαδική)

01 03 00 00 00 01 84 0A

Κώδικας	Ορισμός συνάρτησης	Παρατηρήσεις
01	Διεύθυνση συσκευής
03	Κωδικός Λειτουργίας
00 00	Διεύθυνση έναρξης	Δείτε τον πίνακα εγγραφών για λεπτομέρειες
00 01	Αριθμός μητρώων	Μήκος καταχωρητών (2 byte για 1 καταχωρητή)
84 0Α	Άθροισμα ελέγχου CRC, μπροστινό χαμηλό και πίσω υψηλό



Slave απάντηση (δεκαεξαδική)

01 03 02 00 xx xx xx xx

Κώδικας	Ορισμός συνάρτησης	Παρατηρήσεις
01	Διεύθυνση συσκευής
03	Κωδικός Λειτουργίας
02	Αριθμός byte που διαβάστηκαν
ΧΧ ΧΧ	Δεδομένα (μπροστινό χαμηλό και πίσω υψηλό DCBA)	Δείτε τον πίνακα εγγραφών για λεπτομέρειες
ΧΧ ΧΧ	Άθροισμα ελέγχου CRC, μπροστινό χαμηλό και πίσω υψηλό









10.2 Εγγραφή δεδομένων

Κλήση κεντρικού υπολογιστή (δεκαεξαδική)

01 10 1B 00 00 01 02 01 00 0C C1





Κώδικας	Ορισμός συνάρτησης	Παρατηρήσεις
01	Διεύθυνση συσκευής
10	Κωδικός Λειτουργίας
1Β 00	Διεύθυνση εγγραφής	Δείτε τον πίνακα εγγραφών για λεπτομέρειες
00 01	Αριθμός μητρώων	Αριθμός μητρώων ανάγνωσης
02	Αριθμός byte	Αριθμός καταχωρητών ανάγνωσης x2
01 00	Δεδομένα (μπροστινό χαμηλό και πίσω υψηλό DCBA)
0C C1	Άθροισμα ελέγχου CRC, μπροστινό χαμηλό και πίσω υψηλό



Slave απάντηση (δεκαεξαδική)

01 10 1B 00 00 01 07 2Δ



Κώδικας	Ορισμός συνάρτησης	Παρατηρήσεις
01	Διεύθυνση συσκευής
10	Κωδικός Λειτουργίας
1Β 00	Διεύθυνση εγγραφής	Δείτε τον πίνακα εγγραφών για λεπτομέρειες
00 01	Επιστρέφει τον αριθμό των εγγεγραμμένων μητρώων
7D 2D	Άθροισμα ελέγχου CRC (μπροστινό χαμηλό και πίσω υψηλό)



10.3 Υπολογισμός αθροίσματος ελέγχου CRC

(1) Προκαθορίστε έναν καταχωρητή 16 bit ως δεκαεξαδικό FF (δηλαδή, όλα τα 1) και καλέστε αυτόν τον καταχωρητή CRC

κανω ΕΓΓΡΑΦΗ.

(2) Iso-oring των πρώτων δυαδικών δεδομένων 8-bit (και τα δύο πρώτα byte των πληροφοριών επικοινωνίας

πλαίσιο) με τα κάτω 8 bit του καταχωρητή CRC 16-bit και τοποθετώντας το αποτέλεσμα στον καταχωρητή CRC,

αφήνοντας αμετάβλητα τα ανώτερα 8 bit δεδομένων.

(3) Μετακινήστε τα περιεχόμενα του καταχωρητή CRC ένα bit προς τα δεξιά (προς τη χαμηλή πλευρά) για να γεμίσετε το

υψηλότερο bit με 0 και ελέγξτε το bit μετατόπισης μετά τη δεξιά μετατόπιση.

(4) Εάν το μετατοπισμένο bit είναι 0: επαναλάβετε το βήμα 3 (μετατόπιση πάλι ένα bit δεξιά).εάν το μετατοπισμένο bit είναι 1, CRC

καταχωρητή και πολυώνυμο A001 (1010 0000 0000 0001) για το ισο-ή.

(5) Επαναλάβετε τα βήματα 3 και 4 έως ότου γίνει η δεξιά μετατόπιση 8 φορές, έτσι ώστε όλα τα δεδομένα των 8 bit

επεξεργάζεται στο σύνολό του.

(6) Επαναλάβετε τα βήματα 2 έως 5 για το επόμενο byte του πλαισίου πληροφοριών επικοινωνίας.

(7) Ανταλλάξτε το υψηλό και το χαμηλό byte του καταχωρητή CRC 16-bit που λαμβάνεται μετά από όλα τα byte αυτού

Το πλαίσιο πληροφοριών επικοινωνίας έχει υπολογιστεί σύμφωνα με τα παραπάνω βήματα.

(8)Το τελικό περιεχόμενο του μητρώου CRC λαμβάνεται ως εξής: Κωδικός CRC.





10.4 Πίνακας Εγγραφής

Διεύθυνση έναρξης	Εντολή Περιγραφή	Αριθμός των μητρώα	Μορφή δεδομένων (δεκαεξαδική)
0x0700 Υ	Λήψη λογισμικού και Υλικό Στροφή μηχανής	2	4 byte συνολικά 00 ~ 01: έκδοση υλικού 02 ~ 03: έκδοση λογισμικού Για παράδειγμα, η ανάγνωση του 0101 αντιπροσωπεύει το 1.1
0x0900 Υ	Λάβετε SN	7	14 byte συνολικά 00: κράτηση 01 ~ 12: σειριακός αριθμός 13: Με επιφύλαξη Τα 12 byte του σειριακού αριθμού μεταφράζονται σύμφωνα με τον κωδικό ASCII, δηλαδή τον εργοστασιακό σειριακό αριθμό
0x1100 Υ	Χρήστης βαθμονόμηση K/B (διαβάζω γράφω)	4	Σύνολο 8 byte 00~03: Κ 04~07: Β Για να διαβάσετε το K, για παράδειγμα, διαβάστε ως 4 byte δεδομένων (χαμηλό bit μπροστά, μορφή DCBA, πρέπει να μετατραπούν αυτά τα δεδομένα σε κινητή υποδιαστολή, δείτε παρακάτω για τη μέθοδο μετατροπής) Για να γράψουμε k, για παράδειγμα, πρέπει να μετατρέψουμε το k σε κινητή υποδιαστολή 32 bit και να το γράψουμε σε (μορφή DCBA)
0x1B00H	Ενεργοποίηση βούρτσας ρυθμίσεις εκκίνησης	1	2 byte συνολικά 00~01: Το 0x0000 δεν ξεκινά με ρεύμα 0x0100 Ενεργοποίηση και αυτόματη εκκίνηση
0x2600 Υ	Τιμή θολότητας απόκτηση	2	Η τιμή θολότητας ανάγνωσης είναι 4 byte δεδομένων. (Η χαμηλή θέση βρίσκεται στο μπροστινό μέρος, μορφή DCBA και αυτά τα δεδομένα πρέπει να μετατραπούν σε αριθμό αλλαγής κινητής υποδιαστολής. Η μέθοδος μετατροπής φαίνεται παρακάτω)
0x3000 Υ	Συσκευή διεύθυνση (διαβάστε και γράψτε)	1	2 byte συνολικά 00~01: Διεύθυνση συσκευής Το εύρος μπορεί να ρυθμιστεί από 1~254 Για παράδειγμα, τα δεδομένα που λαμβάνονται είναι 02 00 (Εάν η χαμηλή θέση είναι μπροστά, σημαίνει ότι η διεύθυνση είναι 2) Πάρτε για παράδειγμα τη διεύθυνση 15 και μετά 0F 00 Γράψτε την αντίστοιχη διεύθυνση (χαμηλά μπροστά) Όταν η τρέχουσα διεύθυνση συσκευής είναι άγνωστη, μπορείτε να χρησιμοποιήσετε το FF ως κοινή διεύθυνση συσκευής για να ζητήσετε την τρέχουσα
0x3100 Υ	Εκκίνηση με πινέλο (γράψτε μόνο)	0	Στείλτε μια εντολή εγγραφής με μήκος εγγραφής 0
0x3200 Υ	Βούρτσα επαναλαμβανόμενη έναρξη ΡΥΘΜΙΣΗ ΩΡΑΣ (διάβασε και γράφω)	1	2 byte συνολικά 00~01: Ώρα Πάρτε για παράδειγμα την τιμή ανάγνωσης 1E 00 (προεπιλογή), η πραγματική τιμή είναι 0x001E, δηλαδή 30 λεπτά. Για παράδειγμα, εάν χρειάζεται να γράψετε για 60 λεπτά, μετατρέψτε το σε 3C 00 για γραφή.



10.5 Αλγόριθμοι μετατροπής αριθμών κινητής υποδιαστολής

10.5.1 Μετατροπή αριθμών κινητής υποδιαστολής σε δεκαεξαδικούς αριθμούς



Βήμα 1: Μετατρέψτε την αναπαράσταση κινητής υποδιαστολής του 17.625 σε δυαδική κινητή υποδιαστολή

Αρχικά, βρείτε τη δυαδική αναπαράσταση του ακέραιου μέρους

17 = 16 + 1 = 1×2⁴+ 0× 2³+ 0×2²+ 0×2¹+ 1×2⁰

Άρα η δυαδική αναπαράσταση του ακέραιου μέρους 17 είναι 10001B

Στη συνέχεια, βρείτε τη δυαδική παράσταση του κλασματικού μέρους

0,625= 0,5 + 0,125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

Άρα η δυαδική αναπαράσταση του δεκαδικού μέρους 0,625 είναι 0,101Β

Άρα ο αριθμός κινητής υποδιαστολής σε δυαδική μορφή για το 17.625 που εκφράζεται σε μορφή κινητής υποδιαστολής είναι 10001.101B



Βήμα 2: Shift για να βρείτε τον εκθέτη.

Μετατοπίστε το 10001.101B προς τα αριστερά μέχρι να μείνει μόνο μία θέση πριν από την υποδιαστολή για να λάβετε 1.0001101B και 10001.101B = 1.0001101 B x 2⁴.Άρα το εκθετικό μέρος είναι 4, το οποίο, όταν προστεθεί στο 127, γίνεται 131, του οποίου η δυαδική αναπαράσταση είναι 10000011B



Βήμα 3: Υπολογίστε τον τελικό αριθμό

Αφαιρώντας το 1 πριν από την υποδιαστολή του 1.0001101B δίνεται ο τελικός αριθμός 0001101B (επειδή το 1 πριν από την υποδιαστολή πρέπει να είναι 1, το IEEE προσδιορίζει ότι πρέπει να καταγράφεται μόνο το ένα μετά την υποδιαστολή).Μια σημαντική σημείωση για 23-bit αριθμούς στο τέλος: το πρώτο bit (δηλαδή το κρυφό bit) δεν έχει μεταγλωττιστεί.Το κρυφό bit είναι το bit στα αριστερά του διαχωριστή, το οποίο συνήθως ορίζεται στο 1 και καταστέλλεται.



Βήμα 4: Ορισμός bit συμβόλου

Ένας θετικός αριθμός έχει πρόσημο 0 και ένας αρνητικός αριθμός έχει πρόσημο 1, άρα το 17.625 έχει ψηφίο πρόσημο 0.



Βήμα 5: Μετατροπή σε κινητή υποδιαστολή

1 ψηφίο σύμβολο + 8 ψηφία εκθέτης + 23 ψηφία mantissa

0 10000011 00011010000000000000000B (που αντιστοιχεί σε 0x418D0000 σε δεκαεξαδικό)



10.5.2 Μετατροπή δεκαεξαδικών αριθμών σε αριθμούς κινητής υποδιαστολής



Βήμα 1: Μετατρέψτε τον δεκαεξαδικό αριθμό 0x427B6666 σε δυαδικό αριθμό κινητής υποδιαστολής 0100 0010 0111 1011 0110 0110 0110 0110 0110B σε bits πρόσημου, εκθέτη και mantissa 0101101010101010101010101010101010101010101010101010101010101 00110b

1 ψηφίο σύμβολο + 8 ψηφία εκθέτης + 23 ψηφία mantissa

Bit S:

Bit ευρετηρίου E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

Τελευταίο ψηφίο M: 11110110110011001100110B = 8087142



Βήμα 2: Υπολογισμός αριθμών κινητής υποδιαστολής

D =(-1)⁵×(1,0=M/2²³) × 2^Ε-127

= (-1)⁰×(1.0+8087142/2²³) × 2^132-127

= 1 x 1,964062452316284 x 32

= 62,85
