Παρακολούθηση του επιπέδου αποθήκευσης ιπτάμενης τέφρας σε θερμική ισχύ

—Πρακτική Μέτρησης Ακριβείας με τον Μετρητή Στάθμης Ραντάρ Υψηλής Συχνότητας KLD806 σε Σιλό Ιπτάμενης Τέφρας 12μ

I. Ιστορικό Έργου

Ένας σταθμός παραγωγής ηλεκτρικής ενέργειας από καύση άνθρακα 300MW στην Φοσάν, Γκουανγκντόνγκ, χρησιμοποιεί ένα σιλό ιπτάμενης τέφρας ύψους 12 μέτρων και διαμέτρου 8 μέτρων για την αποθήκευση κονιορτοποιημένης τέφρας άνθρακα (μέγεθος σωματιδίων: 1–150 μm, πυκνότητα χύδην: 0.6–0.9 t/m³). Ο αρχικός χωρητικός μετρητής στάθμης αντιμετώπιζε κρίσιμα προβλήματα:

1. Χαμηλή Ακρίβεια: Η προσκόλληση σκόνης προκάλεσε μετατόπιση της διηλεκτρικής σταθεράς, οδηγώντας σε σφάλμα μέτρησης ±8%.
2. Υψηλή Συντήρηση: Η μηνιαία καθαριότητα των ηλεκτροδίων απαιτούσε 4 ώρες ανά συνεδρία.
3. Παρεμβολές Σήματος: Οι συσκευές πνευματικής ρευστοποίησης προκαλούσαν ψευδείς συναγερμούς (3 ημερησίως κατά μέσο όρο).

II. Λύση: Τεχνικά Πλεονεκτήματα του Μετρητή Στάθμης Ραντάρ KLD806

1. Σχεδιασμός Στενής Δέσμης Υψηλής Συχνότητας:
   • Κύμα χιλιοστομετρικού 80GHz με γωνία δέσμης 3°, ιδανικό για συμπαγή σιλό 12 μέτρων.
   • Προσαρμοσμένο εύρος: 0.3–15μ, νεκρή ζώνη: 0.3μ, πλήρης κάλυψη.
2. Απόδοση κατά των Παρεμβολών:
   • Αλγόριθμος Δυναμικής Καταστολής Θορύβου (DNIR 3.0) φιλτράρει ψευδείς αντηχήσεις από τη ροή αέρα ρευστοποίησης.
   • Η θωράκιση από ανοξείδωτο χάλυβα 316L με βαθμολογία IP68 αντέχει στην πρόσκρουση της ροής αέρα (ταχύτητα 20μ/δευτ.).
3. Έξυπνη Διάγνωση:
   • Η έξοδος πρωτοκόλλου HART παρέχει καμπύλες αντήχησης (τοπική/απομακρυσμένη διάγνωση).
   • Αυτόματη αντιστάθμιση διηλεκτρικής σταθεράς (επίδραση προσκόλλησης σκόνης <0.1%).

III. Διαδικασία Υλοποίησης

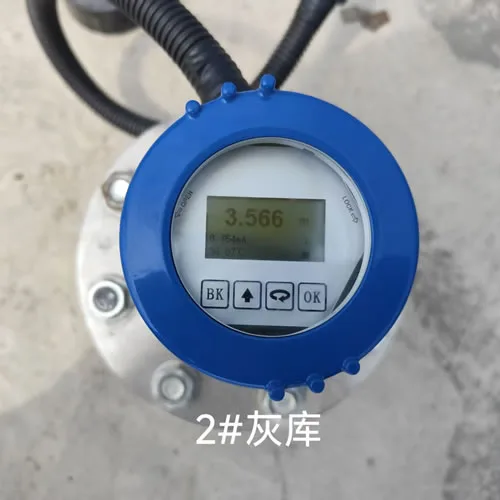

1. Εγκατάσταση & Θέση σε Λειτουργία:
   • Τοποθεσία: 0.8μ κάτω από την κορυφή του σιλό
   • Ρύθμιση Παραμέτρων :
     • Εύρος=0.3-12μ
     • Καταστολή Ψευδών Αντηχήσεων=Ενεργοποιημένη (αποκλείει παρεμβολές από σωλήνα ρευστοποίησης)
     • Απόσβεση Εξόδου=0.2δ (αντιστοιχεί στον κύκλο πνευματικής ρευστοποίησης)
   • Επαλήθευση Ακρίβειας: σφάλμα ±5mm έναντι μετρητή απόστασης λέιζερ.

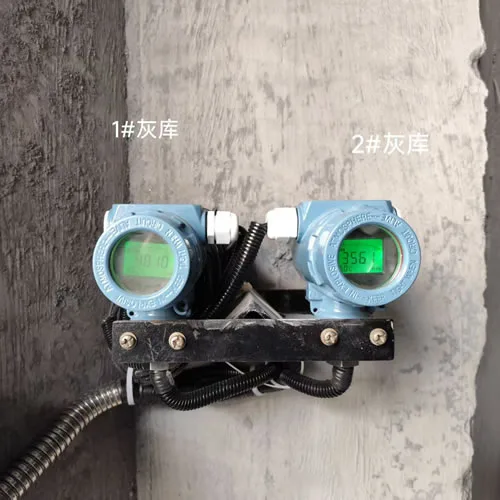

2. Ενσωμάτωση Συστήματος:
   • Ενσωματώθηκε στο DCS του εργοστασίου μέσω 4-20mA+HART (συμβατό με υπάρχουσες μονάδες I/O).
   • Νέες λειτουργίες:
     • Έλεγχος κλειδώματος υψηλής/χαμηλής στάθμης (αυτόματη διακοπή σε στάθμη >90%).
     • Ειδοποιήσεις ρυθμού μεταβολής στάθμης (>1μ/ώρα υποδηλώνει κίνδυνο μπλοκαρίσματος).

IV. Αποτελέσματα Απόδοσης

Ανατροφοδότηση Πελάτη:

“Η στενή δέσμη του KLD806 έλυσε τα προβλήματα μέτρησης στο συμπαγές σιλό μας. Η ακρίβεια σε επίπεδο χιλιοστού σε εύρος 12μ και η μηδενική παρεμβολή από τη ροή αέρα είναι επαναστατικά.”

V. Βασικά Συμπεράσματα

1. Συμβουλές Συμπαγούς Εγκατάστασης:
   • Χρησιμοποιήστε κοντή κεραία τύπου horn
   • Εκκεντρική τοποθέτηση στην κορυφή
2. Βελτιστοποίηση Παραμέτρων:
   • Ενεργοποιήστε τη “Λειτουργία Σκόνης”
   • Ορίστε το διάστημα παρακολούθησης διηλεκτρικής σταθεράς=30 λεπτά (προσαρμόζεται στις αλλαγές υγρασίας).
3. Πρωτόκολλο Συντήρησης:
   • Εξαμηνιαίος καθαρισμός φακού με το κιτ εργαλείων KC Sensor
   • Λήψη αναφορών υγείας μηνιαίως μέσω του KC Sensor Cloud.

VI. Ευρύτερες Εφαρμογές

Επικυρωμένο για μικρά/μεσαία σιλό (8–15μ), ιδανικό για:

• Σταθμοί Παραγωγής Ηλεκτρικής Ενέργειας από Βιομάζα: σιλό τέφρας 10–15μ.
• Βιομηχανικοί Κόμβοι Ατμού: Ακριβής μέτρηση μικρών σιλό.
• Σιλό Βαθμονόμησης Εργοστασίων Τσιμέντου: Υψηλής ακρίβειας δοσομέτρηση.

Επέκταση Τεχνολογίας:
Το νέο σύστημα Σύστημα Συντονισμού Πολλαπλών Σιλό της KC Sensor (υποστηρίζει 16 μονάδες KLD806) επιτρέπει την περιφερειακή έξυπνη διαχείριση τέφρας, μειώνοντας το κόστος μεταφοράς κατά 15–20%.
