Λόγω του μοναδικού γεωγραφικού περιβάλλοντος της υπεράκτιας υδατοκαλλιέργειας σε κλουβιά, οι παραδοσιακές μέθοδοι παρακολούθησης είναι ανεπαρκείς.έχει σχεδιάσει ένα έξυπνο σύστημα παρακολούθησης IoT βασισμένο στην τεχνολογία ασύρματου τοπικού δικτύου (WLAN), με στόχο την επίτευξη παρακολούθησης σε πραγματικό χρόνο, συλλογής δεδομένων και τηλεχειρισμού.
Αρχιτεκτονική Συστήματος
- Σύστημα συλλογής δεδομένων front-end: Περιλαμβάνει αισθητήρες ποιότητας νερού, υποβρύχιες κάμερες και άλλες συσκευές που είναι υπεύθυνες για τη συλλογή δεδομένων ποιότητας νερού και εικόνων βίντεο από τα κλουβιά.
- Σύστημα ασύρματης μετάδοσηςΧρησιμοποιεί τεχνολογία ασύρματης γέφυρας για τη μετάδοση δεδομένων από το front-end στο κέντρο παρακολούθησης.
- Κέντρο παρακολούθησης: Περιλαμβάνει διακομιστές δεδομένων, συσκευές αποθήκευσης, σταθμούς εργασίας και συστήματα απεικόνισης, υπεύθυνα για την επεξεργασία, την αποθήκευση και την απεικόνιση δεδομένων.
Χαρακτηριστικά συστήματος
- Παρακολούθηση σε πραγματικό χρόνο: Συνεχή συλλογή και καταγραφή παραμέτρων όπως διαλυμένο οξυγόνο, ρυθμός ροής και θερμοκρασία 24/7.
- Λειτουργία συναγερμού: Ενεργοποιεί αυτόματα συναγερμούς όταν ανιχνεύονται ανώμαλα δεδομένα, υποστηρίζοντας πολλαπλές μεθόδους συναγερμού.
- Απομακρυσμένο έλεγχο: Επιτρέπει τον απομακρυσμένο έλεγχο συσκευών μέσω κινητών τηλεφώνων ή υπολογιστών, επιτρέποντας την απομακρυσμένη εναλλαγή και ρυθμίσεις χρονισμού.
- Στατιστικά δεδομέναΠαρέχει στατιστικές δεδομένων και λειτουργίες εξαγωγής για την ανάλυση των χρηστών.
Κατάλογος εξοπλισμού
| - Όχι, όχι, όχι. | Άρθρο (Ονομασία εξοπλισμού) | Ποσότητα | Παρατηρήσεις |
|---|---|---|---|
| 1 | Σύστημα συλλογής έξι παραμέτρων | 1 σύνολο | Για τη μέτρηση έξι παραμέτρων |
| Αισθητήρας αγωγιμότητας | 1 | Προσαρμοσμένο από την Hengxin | |
| Αισθητήρας χλωροφύλλης | 1 | Κέμις | |
| Αισθητήρας αλατισμού | 1 | Προσαρμοσμένο από την Hengxin | |
| Αισθητήρας pH | 1 | Εισαγόμενος αντηλιακός και αντιβροχών αισθητήρας από τη Γερμανία | |
| Ανιχνευτής ροής | 1 | Προσαρμοσμένο | |
| Ανιχνευτής διαλυμένου οξυγόνου | 1 | Αισθητήρας διαλυμένου οξυγόνου PH/ORP | |
| 2 | Υποβρύχιο σύστημα κάμερας | 4 | Κάμερα με υπερχαμηλό φωτισμό με φως πλήρωσης υψηλής φωτεινότητας |
| Υποβρύχια κάμερα | 4 | Καμερα HD δικτύου | |
| Υποβρύχιο Φως | 4 | Ηλεκτρονική φωτεινή πομπός των ΗΠΑ, χαμηλή κατανάλωση ενέργειας, 100W, αντοχή σε υψηλή πίεση | |
| 3 | Σύστημα τροφοδοσίας | 1 | Κεντρικό + υποκατάστημα κυκλώματος |
| Ηλιακό πάνελ | 2 σετ | Συμπληρωματικό σύστημα ελέγχου μετατροπέα 800W | |
| Η μπαταρία λιθίου | 2 σετ | 12V 120Ah | |
| 4 | Τερματικό ελέγχου | 1 | Κεντρικό κύκλωμα με βιομηχανικό υπολογιστή και οθόνη |
| Βιομηχανικός υπολογιστής | 1 | Εισαγόμενοι βιομηχανικοί υπολογιστές | |
| Βιομηχανική οθόνη | 1 | 30 ιντσών οθόνη LCD | |
| 5 | Σύστημα ασύρματης μετάδοσης | 1 σύνολο | Συμπληρωματικό σύστημα ασύρματης μετάδοσης και εξαρτήματα |
| 6 | Σύστημα λογισμικού υδατοκαλλιέργειας | 1 σύνολο | Απασχολείται με την υδατοκαλλιέργεια |
| 7 | Καλώδια και εξαρτήματα | 1 σύνολο | Συστατικά για τη ρύθμιση του συστήματος |
| 8 | Βοηθητικά υλικά και ηλιακοί συναγερμοί | Καθώς χρειάζεται |
Λειτουργίες μέτρησης και ελέγχου επί τόπου

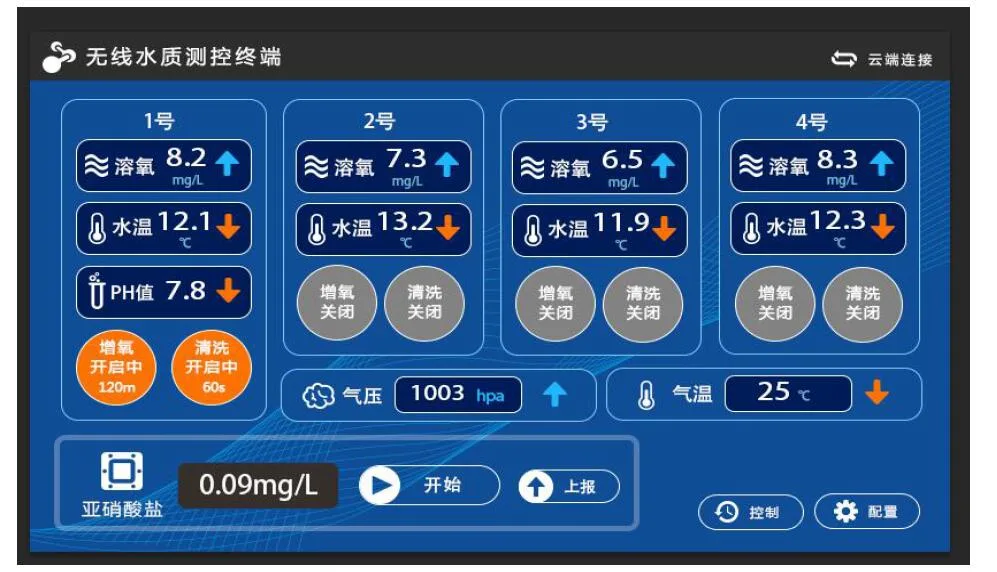

Το τερματικό μέτρησης και ελέγχου έχει τη λειτουργία μέτρησης και ελέγχου επί τόπου.μπορεί εύκολα να συνειδητοποιήσει την επιτόπια μέτρηση και τον έλεγχο του εξοπλισμούΗ παρακάτω εικόνα δείχνει την οθόνη αφής μετρήσεων και ελέγχου επί τόπου.
