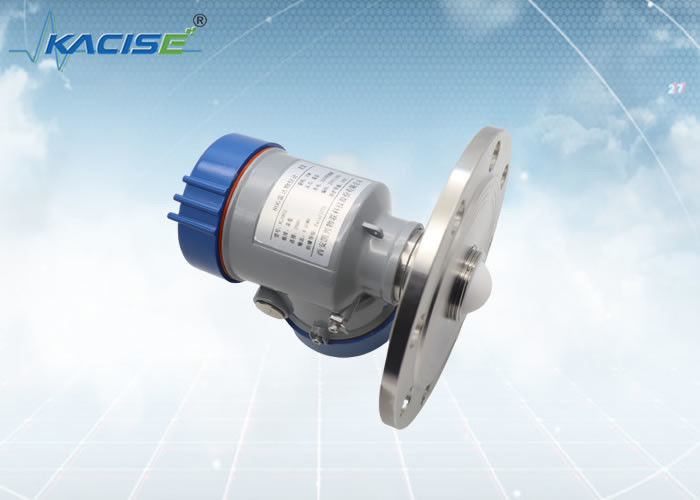

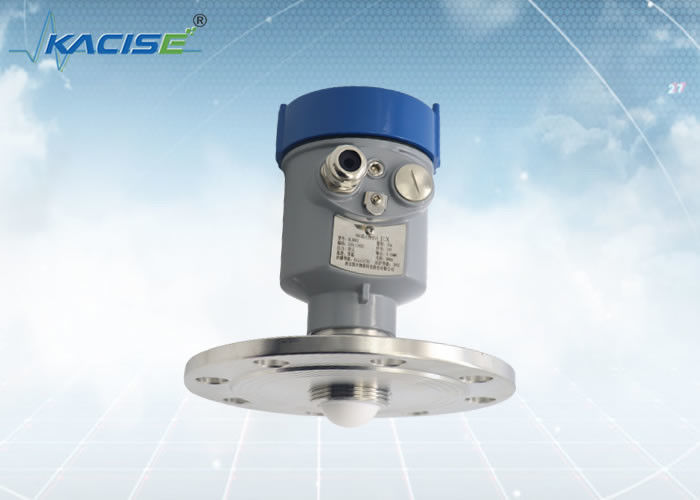

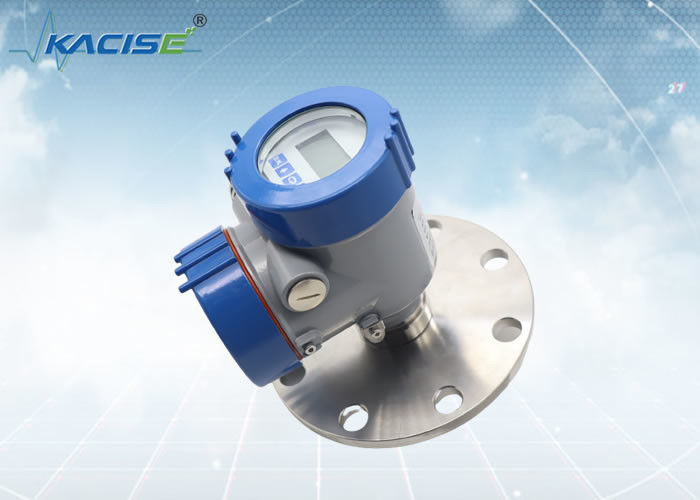

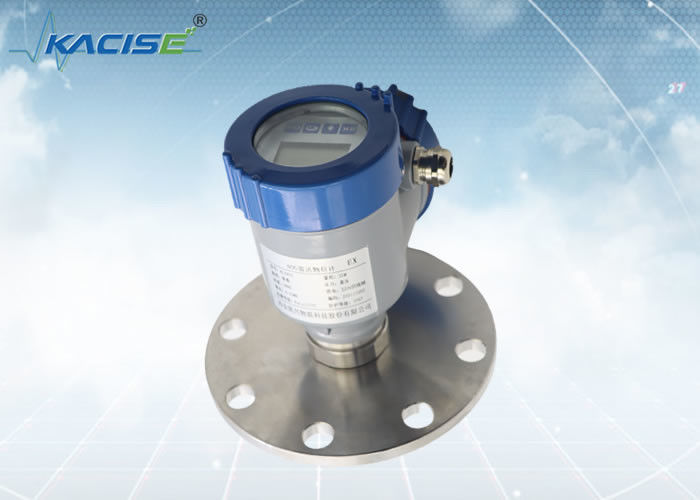

Αισθητήρα επιπέδου ραντάρ FM KLD802 80G
Εισαγωγή
Τι σημαίνει FMCW;
·FMCW, δηλαδή συνεχές κύμα με διαμόρφωση συχνότητας.
·Η τεχνολογία FMCW και η τεχνολογία ραδιενέργειας παλμών είναι δύο τεχνολογίες που χρησιμοποιούνται για την ανίχνευση υψηλής ακρίβειας με ραντάρ.Η συχνότητά του αλλάζει με το χρόνο σύμφωνα με τον νόμο του τριγωνικού κύματος..
Το FMCW (Frequency Modulated Continuous Wave), η λαμβανόμενη συχνότητα ηχώ και ο μεταδιδόμενος νόμος της αλλαγής συχνότητας είναι οι ίδιοι, και τα δύο είναι τριγωνικά κύματα.Χρησιμοποιώντας αυτή τη μικρή χρονική διαφορά, μπορεί να υπολογιστεί η απόσταση στόχου.
Το ραντάρ συνεχών κυμάτων FM αναφέρεται σε ραντάρ συνεχών κυμάτων του οποίου η συχνότητα μετάδοσης ρυθμίζεται από ένα συγκεκριμένο σήμα.
Η αρχή του ραντάρ συνεχών κυμάτων με διαμόρφωση συχνότητας (FMCW) είναι να στέλνει ένα συνεχές σήμα με ένα ορισμένο εύρος ζώνης και γραμμική αλλαγή συχνότητας,και στη συνέχεια να εκτελέσει γρήγορο μετασχηματισμό Fourier για το παραληπτό συνεχές σήμα.
Η διαφορά χρόνου μεταξύ των δύο σημάτων υπολογίζεται από τη διαφορά συχνότητας μεταξύ των σημάτων αποστολής και λήψης.η αντίστοιχη τιμή απόστασης λαμβάνεται από τη χρονική διαφορά.
Το ραντάρ FMCW μπορεί να επιτύχει πολύ υψηλή ακρίβεια και η ακρίβεια του εξαρτάται κυρίως από τη γραμμικότητα και τη μετατόπιση της θερμοκρασίας του ελεγχόμενου με τάση ταλαντωτή.
Ειδικότητα
· Γωνία εκτόξευσης
Ακόμη και σε εξαιρετικά περίπλοκο περιβάλλον εγκατάστασης, μπορεί να μετρήσει σταθερά και με ακρίβεια το επίπεδο του υλικού.
· Πεδίο μέτρησης
Το εύρος μέτρησης του μετρητή επιπέδου ραντάρ terahertz FM είναι 0,1m-100m. Έχει πολύ μικρή τυφλή περιοχή και μεγάλο εύρος μέτρησης.
· Διείσδυση
Ο μετρητής επιπέδου του ραντάρ συνεχών κυμάτων με συχνότητα τεραχέρτζ είναι εξαιρετικά διεισδυτικός.μπορεί να διεισδύσει στο κρυσταλλικό στρώμα έως και 100 mm.
|
KLD802
|
Μέσο: μη διαβρωτικό υγρό, ελαφρά διαβρωτικό υγρό
Πεδίο μέτρησης: 0,1m~10/20/30/60/100m
Σύνδεση διαδικασίας: φλάνσα ≥ DN80
Θερμοκρασία επεξεργασίας: -40·110°C
Πίεση επεξεργασίας: -0,1·1,6MPa
Μέγεθος κεραίας: κεραία φακού 32 mm
Υλικό κεραίας: PTFE
Ακριβότητα: ±1 mm (περίοδος κάτω των 35 m)
±5 mm (περίοδος μεταξύ 35m και 100m)
Τάξη προστασίας: IP67
Κεντρική συχνότητα: 80GHz
Γωνία εκτόξευσης: 3°
Ηλεκτρική παροχή: δύο καλώδια /DC24V
τετρασύρματος /DC12~24V
τετρασύρματος /AC220V
Κουτί: αλουμίνιο/ατσάλι
Έξοδος σήματος: δύο καλώδια /4...20mA/πρωτόκολλο HART
τετρασύρματος / 4...20mA/ RS485 Modbus
|
Εγκατάσταση
1- Εγκατάσταση φλάντζας
Όταν χρησιμοποιείται εγκατάσταση φλάντζας, η ελάχιστη απόσταση μεταξύ του οργάνου και του τοιχώματος της δεξαμενής πρέπει να είναι 200 mm.
① επίπεδο δεδομένου
② κέντρο του αγγείου ή άξονας συμμετρίας
2.Εγκατάσταση ανύψωσης
Απαιτήσεις εγκατάστασης
Κατά την εγκατάσταση του οργάνου, αποφύγετε την εγκατάστασή του πάνω από την είσοδο υλικού και προσπαθήστε να αποφύγετε διάφορα αντικείμενα που επηρεάζουν το σήμα, όπως τα αναμειγνυτικά κουπίλα κλπ.
Υπό εξαιρετικά περίπλοκες συνθήκες εργασίας, το όργανο μπορεί να λειτουργεί κανονικά εάν δεν υπάρχει κανένα εμπόδιο στην περιοχή με ακτίνα 20 cm κεντρική στο σημείο εγκατάστασης.
Διάγραμμα σύνδεσης εγκατάστασης:
Το μέγιστο ύψος του τροχού εγκατάστασης H max εξαρτάται από τη διάμετρο του τροχού εγκατάστασης D και το μέγεθος της γωνίας εκτόξευσης του προϊόντος.
Η πολύ μεγάλη σύνδεση εγκατάστασης θα επηρεάσει την απόδοση του ραντάρ.
Μέγεθος
Διάσταση περιβλήματος
Μονάδα σε mm:
Παραγωγή:
Η Xi'an Kacise Optronics Tech Co., Ltd θεωρεί τον εαυτό της προμηθευτή λύσεων και κατασκευαστή.
Τι θα μπορούσαμε να προσφέρουμε:
Η σειρά περιλαμβάνει προσαρμοσμένη έκδοση κέλυφος / χρώμα, τύπος νήματος ((G-Thread / NPT Thread), προσαρμοσμένο λογισμικό, εκτυπώσεις, εγχειρίδιο και κατάλογο.Η μονάδα ραντάρ είναι διαθέσιμη σίγουρα..
