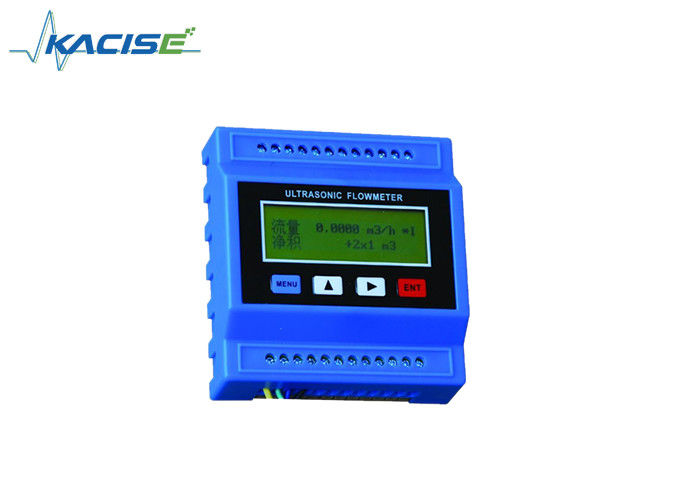

Μικρό online μέγεθος υπερήχων μετρητή ροής RTU υψηλή ακρίβεια για τη μέτρηση υγρών
Εισαγωγή
Η υπερηχητική μονάδα ροής/RTU χρησιμοποιείται ευρέως για διάφορα είδη μετρήσεων υγρών.
Οι αισθητήρες είναι εγκατεστημένοι σε σωλήνα.
Μπορεί να χρησιμοποιηθεί σε εφαρμογές ενσωμάτωσης συστημάτων, πόρων νερού, εξοικονόμησης ενέργειας κλπ.
Χαρακτηριστικά
1%
Διάφοροι τύποι μετασχηματιστή για επιλογή, μεγέθους σωλήνα από DN15mm έως DN6000mm
Υιοθέτηση τεχνολογίας χαμηλής τάσης, πολλαπλών παλμών για τη βελτίωση της ακρίβειας, της διάρκειας λειτουργίας και της αξιοπιστίας.
- Δυνατή αντιανταναγκαστικότητα
Δύο ισορροπία σήματος διαφορετικό δέκτη/κυκλώματος οδηγού για την αποφυγή παρεμβολών από μετατροπέα, πύργο τηλεόρασης, γραμμή υψηλής τάσης κλπ.
1 οδός 4-20mA, ως αισθητήρας ροής ή αισθητήρα θερμότητας ποσότητας· 2 οδοι έξοδος OCT, ως διακόπτης ροής/ποσότητας θερμότητας· 3 οδοι έξοδος 4-20mA, ως συλλέκτης δεδομένων·2 οδός 3 καλώδια είναι PT100 σήμα εξόδου των αντίστοιχων, ως ρολόι για την ποσότητα της θερμότητας.
- Η μετάδοση είναι μακριά, και επικοινωνεί με το δίκτυο γρήγορα.
Υποστήριξη RS485 συνδεθείτε ασύρματο δίκτυο, επικοινωνήστε με το GPRS485 μπορεί να συνειδητοποιήσει ασύρματη μετάδοση.
Συνδέστε τον μετατροπέα θερμοκρασίας, μπορείτε να ολοκληρώσετε τη μέτρηση θερμότητας / ενέργειας
Προδιαγραφές
| Μέρη |
Παράμετροι λεπτομερώς |
|
Μέρος οικοδεσπότη
|
Θεωρία |
Υπερηχητικό χρονικό κενό |
| |
Ακριβότητα |
± 1% |
| |
Μέθοδος επιλογής |
Λειτουργία μαγνητικής ράβδου υποστήριξης με 4 πληκτρολόγια |
| |
Έξοδος σήματος
|
1 κανάλι 4 ~ 20mA @ 0,1% κύκλος ρεύματος πίσω, η μέγιστη αντίσταση φορτίου έως 1000 Ωμ |
| |
|
1 κανάλι OCT εξόδου παλμού (προεπιλεγμένο πλάτος παλμού 200 ms, και μπορεί να τροποποιηθεί μεταξύ 6 και 1000 ms) |
| |
|
Εξόδου ρελέ 1 καναλιού (3A@220V) |
| |
Εισαγωγή σήματος
|
3 κανάλια 4-20mA κύκλωμα κύκλου ρεύματος πίσω @ 0,1% χρησιμοποιείται για τη συλλογή θερμοκρασίας, πίεσης και επιπέδου υγρού κλπ. |
| |
|
Χρήση εισόδου mV 1 καναλιού σε pt100 για θερμομετρητή |
| |
Ψηφιακή θύρα |
Υποστήριξη RS485 για πρωτόκολλο Mod-bus και υποστήριξη ενημέρωσης firmware |
| Καλώδιο |
Ειδικό καλώδιο για RS485, εμβέλεια έως 1000m |
|
Πυροσβεστικό
|
Υλικό σωλήνων |
Χάλυβα, τσιμέντο χάλυβα, χαλκός, PVC, αλουμίνιο, γυαλί κλπ. |
| |
Εσωτερική DN |
15~6000mm |
| |
Θέση αισθητήρα |
Είναι καλύτερο ο αισθητήρας να τοποθετηθεί σε θέση τουλάχιστον 10D μακριά από την άνω ροή, ή 5D μακριά από την άνω ροή, τουλάχιστον 20D μακριά από την έξοδο της αντλίας ((D είναι η εσωτερική διάμετρος του σωλήνα) |
|
Πληροφορία
|
Ενημέρωση |
Νερό, θαλάσσιο νερό, λυμάτων, υγρή αλκοόλη, μπύρα, φυσικό αέριο, πετρέλαιο κλπ. |
| |
Θερμοκρασία |
-30~160°C |
| |
Αμβλύνεια |
10 μ.μ. όχι και τόσο πολύ κουλούρια. |
| |
Ταχύτητα ροής |
0~±10m/s |
| Περιβάλλον |
θερμοκρασία |
Διοικητής: -20~60°C, αισθητήρας: -30~160°C |
| |
Η υγρασία |
Διοικητής: 85%RH; Αισθητήρας ροής: IP68, κάτω από 2 μέτρα κάτω από το νερό |
| Ηλεκτρική τροφοδοσία |
Δυνατότητα εκπομπής (π.χ. θερμοκρασία) |
| κατανάλωση |
1.5W |
Περιγραφή των εξαρτημάτων
Επιλογή αισθητήρα
Προαιρετικός Temp.αισθητήρας
Διάγραμμα μετρήσεων
1.Τύπος συμπίεσης
Εύκολη εγκατάσταση χωρίς διακοπή του υγρού, χωρίς ζημιά για την πίεση
Εγκατάσταση και εξυπηρέτηση αισθητήρα σφιγκτήρα άνετα
Μπορεί να μετρήσει τη θερμοκρασία έξω από τον σωλήνα, υπολογίζει την ποσότητα της θερμότητας
2.Τύπος σύνδεσης
Εύκολη εγκατάσταση χωρίς διακοπή του υγρού, χωρίς ζημιά για την πίεση
Σταθερή λειτουργία, επικοινωνήστε με τον αισθητήρα θερμοκρασίας που εισήχθη, υπολογίστε την ποσότητα της θερμότητας από τοαισθητήρα θερμοκρασίας.
3.Τύπος σωλήνα
Εγκατάσταση με διακοπή ροής
Υψηλή ακρίβεια, σταθερή λειτουργία, επικοινωνία με τον αισθητήρα θερμοκρασίας που εισάγεται, υπολογίζει την ποσότητα της θερμότητας από τον αισθητήρα θερμοκρασίας
