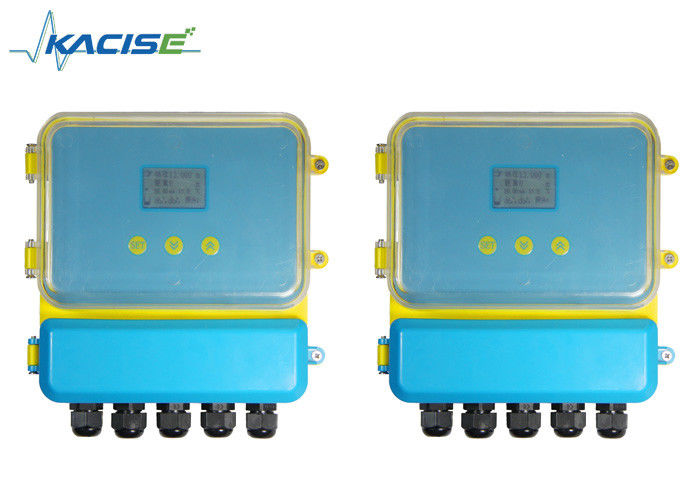

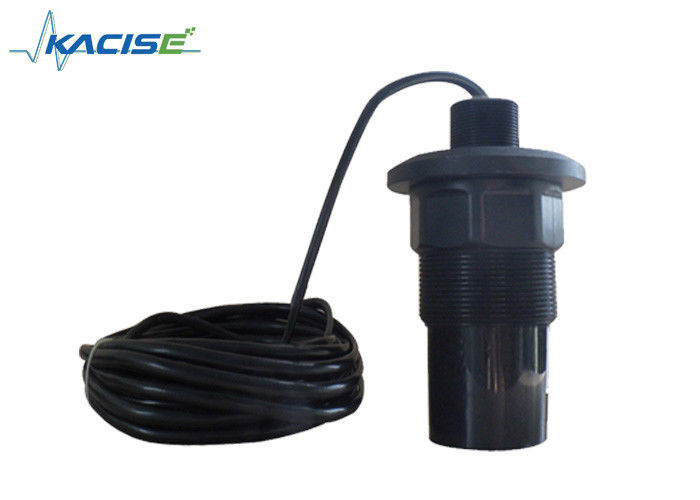

Μακρινή σειρά μετρητών ρευστών επιπέδων τύπων υπερηχητική 5M - 60M για το δημοτικό πρόγραμμα

4~20mA μακρινός μετρητής 560M επιπέδων τύπων υπερηχητικός υπερηχητικός ισόπεδος μετρητής

     Δομή του προϊόντος

Στερεά μέτρηση

Φλάντζα εγκατάστασης

Η μέθοδος εγκαταστάσεων είναι η ίδια με την υγρή μέτρηση. Μπορεί να εγκαταστήσει στη φλάντζα που ένωση ο συνδεδεμένος σωλήνας του εμπορευματοκιβωτίου. Ο άξονας πρέπει να στοχεύσει στην έξοδο εμπορευματοκιβωτίων ή η κάθετος στην επιφάνεια μέσων, ο έλεγχος πρέπει να είναι σε θέση να βγεί από το συνδέω-σωλήνα.

Ο υπερηχητικός μετρητής διαφοράς επιπέδων που έχει τις κινεζικές και αγγλικές επιλογές και απλός

η οργάνωση, μπορεί να καλύψει τις διαφορετικές απαιτήσεις από τον πελάτη. Κανονικά, μετά από την ακολουθούμενη οδηγία εγκαταστάσεων, θέστε έπειτα διάφορες παραμέτρους, θα αρχίσει να λειτουργεί.

Απλή λειτουργία:

1. Κλειδί: Τα προϊόντα μας μπορούν να διορθωθούν μέσω τριών κλειδιών στην επιτροπή. Κατόπιν, η μετρημένη αξία παρουσιάζεται από τις οδηγήσεις.

2.After που ανάβονται του προϊόντος μας, πιέζουν το πλήκτρο ΣΥΝΌΛΟΥ για δύο τη δεύτερη και εισάγουν τις πρώτες επιλογές επιπέδων.

3.The η αξία ύψους των εισαγωγών ελέγχων (No.1) στη «αναφορά μηδενικά 1», η «αναφορά μηδενικά 1 " θέση μπορεί να είναι πίνακας δομών στις επιλογές. (το ύψος του ελέγχου είναι η απόσταση από την επιφάνεια έναρξης του ελέγχου στο κατώτατο σημείο).

4.The αξία ύψους των εισαγωγών ελέγχων (No.2) στη «αναφορά μηδενικά 2». η «η αναφορά μηδενικά " θέση 2 μπορεί να είναι φωτογραφία δομών των επιλογών.

5.Set «4mA» αντιστοιχεί αξία διαφοράς και «20mA αντιστοιχεί αξία διαφοράς.

4mA αντιστοιχεί αξία διαφοράς: η παραγωγή είναι 4mA, όταν η αξία διαφοράς ίση με

θέτοντας αξία.

20mA αντιστοιχεί αξία διαφοράς: η παραγωγή είναι 20mA, όταν η αξία διαφοράς ίση με

θέτοντας αξία.

«Καθώς αντιστοιχεί η αξία διαφοράς και «20mA αντιστοιχεί αξία διαφοράς, παρακαλώ

ελέγξτε τη φωτογραφία δομών των επιλογών.

Ένας. Εφαρμογή

Ο υπερηχητικός μετρητής διαφοράς επιπέδων (υλικό, υγρό), χρησιμοποιείται για να μετρήσει τις διαφορές ύψους του επιπέδου ή του υλικού επιπέδου στα δύο διαφορετικά των εμπορευματοκιβωτίων.

Τρία. Καλωδίωση

Ηλεκτρική καλωδίωση του υπερηχητικού μετρητή διαφοράς επιπέδων

Τερματικό του υπερηχητικού μετρητή διαφοράς επιπέδων

Οδηγία καλωδίωσης

Να στηρίξει: Το πρώτο επίγειο τερματικό του οργάνου πρέπει να στηριχτεί πραγματικά. Μην μοιραστείτε

επίγειο τερματικό με άλλες συσκευές. Πάρτε το 4ο τερματικό. Μετατροπέας: Κόκκινο: Μετατροπέας ν Trans_n

Μπλε: Temp ν + αισθητήρας θερμοκρασίας +

Ο Μαύρος: GND γήινο καλώδιο

ενιαίος έλεγχος: n=1, διπλοί έλεγχοι, ρεύμα n=1,2: «current+» συνδέουν το μΑ n+

«το ρεύμα» συνδέει το μΑ ν-/GND

ενιαίος έλεγχος: n=1, διπλοί έλεγχοι, ηλεκτρονόμος n=1,2: Το RLlnA και RLnB παρουσιάζουν ανοικτό

Το RLnA και RLnC παρουσιάζουν κλειστός. Ενιαίος έλεγχος: n=1,2 διπλοί έλεγχοι, n=1,2,3,4

Δύναμη: το εναλλασσόμενο ρεύμα δύναμης συνδέει το Λ, συνεχές ρεύμα δύναμης Ν: 24V+ συνδέουν 24VDC+,

GND συνδέει 24VDC-

Σημείωση:

① η καθυστέρηση 1 χρησιμοποιείται για το συναγερμό probe1, η καθυστέρηση 2 χρησιμοποιείται για το συναγερμό probe2.

Η καθυστέρηση 3 και η καθυστέρηση 4 χρησιμοποιούνται για το συναγερμό διαφοράς.

② ★ που η παραγωγή mA1+ και του μΑ είναι ρεύμα διαφοράς.

Η παραγωγή προεπιλογής mA2+ και του μΑ είναι έλεγχος 2 τρέχων ή επιλέγει τον έλεγχο 1 ρεύμα. (επιλέξτε από «τον τρόπο 9 εργασίας»-«2 η παραγωγή του μΑ 2»)

★ Ως τρέχοντας τρόπο διπλού υλικού επιπέδου, η παραγωγή του μΑ 1+ και μΑ-είναι έλεγχος 1 ρεύμα. Η παραγωγή mA2+ και του μΑ είναι έλεγχος 2 ρεύμα.

Κάρτα παραλαβών εξουσιοδότησης του υπερηχητικού μετρητή επιπέδων και του υπερηχητικού μετρητή διαφοράς επιπέδων

Οδηγίες καρτών εξουσιοδότησης του υπερηχητικού μετρητή επιπέδων

1, πολιτική εξουσιοδότησης:

1. Παρακαλώ παρουσιάστε κάρτα εξουσιοδότησης, όταν συντήρηση ανάγκης των χρηστών. Εντός της περιόδου εξουσιοδότησης, η αποτυχία που προκαλείται από την κανονική χρήση μπορεί να απολαύσει την ελεύθερη συντήρηση σύμφωνα με την κάρτα εξουσιοδότησης.

2. Η περίοδος εξουσιοδότησης: την περίοδο εξουσιοδότησης προϊόντων αρχίζουν από την ημερομηνία της αποδοχής μέσα σε 12 μήνες.

Η ακόλουθη κατάσταση χωρίς ελεύθερη εξουσιοδότηση:

1. Προϊόν ή άλλα συστατικά πέρα από την περίοδο εξουσιοδότησης.

2. Λόγω της χρήσης το περιβάλλον δεν μπορεί να καλύψει τις απαιτήσεις προϊόντων, κατά συνέπεια, το υλικό δεν εργάζεται.

3. Λόγω του φτωχού περιβάλλοντος δύναμης ή των ξένων αντικειμένων στις συσκευές, κατά συνέπεια, οδηγήστε την αποτυχία ή τη ζημία.

4. Λόγω της αποτυχίας να ακολουθηθούν αυτοί σύμφωνα με το εγχειρίδιο λειτουργίας και οι εκτιμήσεις, κατά συνέπεια, οδηγήστε την αποτυχία.

5. Λόγω των παραγόντων ανωτέρας βίας όπως η αστραπή, το νερό, η πυρκαγιά και άλλοι φυσικοί παράγοντες, κατά συνέπεια, οδηγούν την αποτυχία.

6. Λόγω της αναρμόδιας επισκευής, οι αναρμόδιες τροποποιήσεις, κατάχρηση, κατά συνέπεια, οδηγούν την αποτυχία.

Σημειώσεις περιορισμού:

1. Παρακαλώ κρατήστε αυτό το χρηματοκιβώτιο καρτών εξουσιοδότησης οδηγιών, που χάνεται χωρίς πληρωμή.

Η αρχή για την ερμηνεία αυτής της κάρτας εξουσιοδότησης ανήκει στην επιχείρησή μας, έχουμε το δικαίωμα να τροποποιήσουμε το περιεχόμενο αυτής της κάρτας χωρίς προηγούμενη ειδοποίηση.
