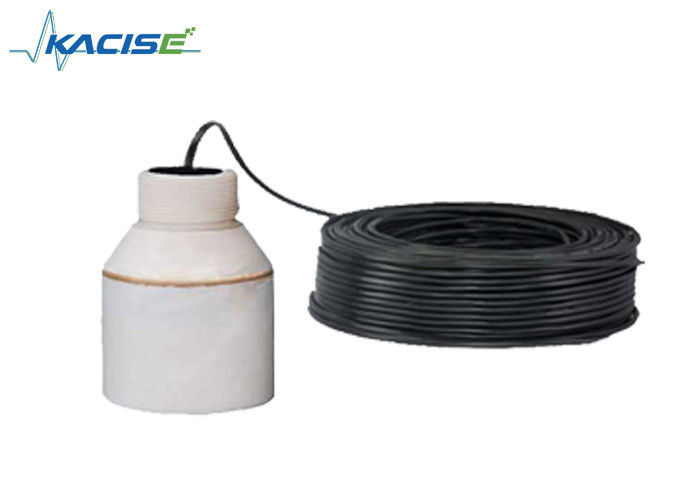

RS485 διασπασμένη υψηλή ακρίβεια μετρητών ρευστών επιπέδων τύπων υπερηχητική για την κατεργασία ύδατος

RS485 Χωρισμός τύπου υπερηχητικού μετρητή επιπέδου υγρού υψηλής ακρίβειας για επεξεργασία νερού

Φλάνς εγκατάστασης

Η μέθοδος εγκατάστασης είναι η ίδια με τη μέτρηση υγρών.Ο άξονας πρέπει να στοχεύει στην έξοδο του δοχείου ή να είναι κάθετος προς την επιφάνεια του μέσου, ο ανιχνευτής θα πρέπει να είναι σε θέση να βγει από το συνδεδεμένο σωλήνα.

Το υπερηχητικό μέτρο διαφοράς επιπέδου που έχει κινέζικο και αγγλικό μενού και απλό

Συνήθως, μετά την εφαρμογή των οδηγιών εγκατάστασης, στη συνέχεια ορίστε αρκετές παραμέτρους, θα αρχίσει να λειτουργεί.

Απλή λειτουργία:

1. Κλειδί: Τα προϊόντα μας μπορούν να διορθωθούν μέσω τριών πλήκτρων στο πάνελ. Στη συνέχεια, η μετρούμενη τιμή εμφανίζεται από LED.

2Μετά την ενεργοποίηση του προϊόντος μας, πατήστε το πλήκτρο SET για δύο δευτερόλεπτα και εισέλθετε στο μενού πρώτου επιπέδου.

3.Η τιμή ύψους του ανιχνευτή (αριθ. 1) εισάγει το σημείο 01, τη θέση 01, μπορείτε να βρείτε τον πίνακα δομής στο μενού.(το ύψος του ανιχνευτή είναι η απόσταση από την επιφάνεια εκτόξευσης του ανιχνευτή μέχρι τον πυθμένα).

4.Η τιμή ύψους του ανιχνευτή (αριθ. 2) εισάγει το σημείο 0 2 2 ∙ η θέση 0 2 ∙ μπορεί να βρεθεί στη δομή φωτογραφίας του μενού.

5.Σύνθεση 4mA αντιστοιχεί στην τιμή διαφοράς και 20mA αντιστοιχεί στην τιμή διαφοράς.

4mA αντιστοιχεί σε τιμή διαφοράς: η έξοδος είναι 4mA, όταν η τιμή διαφοράς ισούται με

ρύθμιση της τιμής.

20mA αντιστοιχεί σε τιμή διαφοράς:η έξοδος είναι 20mA, όταν η τιμή διαφοράς ισούται με

ρύθμιση της τιμής.

∆εδομένου ότι η τιμή διαφοράς αντιστοιχεί και η τιμή διαφοράς αντιστοιχεί σε 20mA,

Ελέγξτε τη φωτογραφία της δομής του μενού.

Οnε. ΑppΛιγΑεon

Το υπερηχητικό μετρητή διαφοράς επιπέδου (υλικό, υγρό), χρησιμοποιείται για τη μέτρηση των διαφορών ύψους επιπέδου ή επιπέδου υλικού σε δύο διαφορετικά δοχεία.

Τρε. WιΙν

Ηλεκτρική καλωδίωση του υπερηχητικού μετρητή διαφοράς επιπέδου

Τερματικό μέτρο υπερήχων διαφοράς επιπέδου

Οδηγίες για την καλωδίωση

Γείωση: Το πρώτο τερματικό εδάφους του οργάνου πρέπει να είναι πραγματικά γείωση.

Πάρτε το 4ο τερματικό.

Μπλε: Temp n + αισθητήρας θερμοκρασίας +

Μαύρο: GND καλώδιο γης

Μία μονάδα ανίχνευσης: n=1, διπλές μονάδες ανίχνευσης, n=1,2 ρεύμα: ̇ρεύμα+ ̇σύνδεση mA n+·

∆ημοκρατία της Κίνας

μεμονωμένο ανιχνευτικό: n=1, διπλό ανιχνευτικό, n=1,2 Δείχνει ανοιχτό το Relay:RLlnA και RLnB·

Μονή ανιχνευτής: n=1,2 διπλές ανιχνευτές, n=1,2,3,4

Δύναμη: ισχύς AC σύνδεση L, N ισχύς DC: 24V+ σύνδεση 24VDC+,

Σύνδεση GND 24VDC-

Σημείωση:

1 Η καθυστέρηση 1 χρησιμοποιείται για τον συναγερμό του ανιχνευτή 1, η καθυστέρηση 2 χρησιμοποιείται για τον συναγερμό του ανιχνευτή 2.

Η καθυστέρηση 3 και η καθυστέρηση 4 χρησιμοποιούνται για συναγερμό διαφορών.

2 ★ Η έξοδος του mA1+ και του mA- είναι διαφορά ρεύματος.

Η προεπιλεγμένη έξοδος των mA2+ και mA- είναι το ρεύμα του ανιχνευτή 2 ή επιλέξτε το ρεύμα του ανιχνευτή 1.( επιλέξτε από τη λειτουργία εργασίας 9 ∙------- ∙2 την έξοδο των mA 2 ∙)

★ Ως λειτουργική κατάσταση διπλού επιπέδου υλικού, η έξοδος mA 1+ και mA- είναι ρεύμα ανιχνευτή 1.

Κάρτα απόδειξης εγγύησης υπερηχητικού μετρητή επιπέδου και υπερηχητικού μετρητή διαφοράς επιπέδου

Οδηγίες για την κάρτα εγγύησης του υπερηχητικού μετρητή επιπέδου

1Πολιτική εγγύησης:

1. Παρακαλούμε να δείξετε την κάρτα εγγύησης, όταν ο χρήστης χρειάζεται συντήρηση. Μέσα στην περίοδο εγγύησης, η βλάβη που προκαλείται από κανονική χρήση μπορεί να απολαύσει τη δωρεάν συντήρηση σύμφωνα με την κάρτα εγγύησης.

2Η περίοδος εγγύησης: η περίοδος εγγύησης του προϊόντος αρχίζει από την ημερομηνία αποδοχής εντός 12 μηνών.

Η ακόλουθη κατάσταση χωρίς δωρεάν εγγύηση:

1Προϊόν ή άλλα εξαρτήματα πέραν της περιόδου εγγύησης.

2Λόγω του περιβάλλοντος χρήσης δεν μπορεί να ανταποκριθεί στις απαιτήσεις του προϊόντος, ως αποτέλεσμα, το υλικό δεν λειτουργεί.

3. Λόγω του κακού περιβάλλοντος ενέργειας ή ξένων αντικειμένων στις συσκευές, ως αποτέλεσμα, οδηγούν στην αποτυχία ή ζημιά.

4. Λόγω της αποτυχίας να τους ακολουθήσει σύμφωνα με το εγχειρίδιο λειτουργίας και τις εκτιμήσεις, ως αποτέλεσμα, οδηγούν στην αποτυχία.

5. Λόγω ανωτέρας βίας παράγοντες όπως κεραυνός, νερό, φωτιά και άλλους φυσικούς παράγοντες, ως αποτέλεσμα, οδηγούν στην αποτυχία.

6Εξαιτίας μη εξουσιοδοτημένης επισκευής, μη εξουσιοδοτημένης τροποποίησης, κατάχρησης, ως αποτέλεσμα, οδηγούν στην αποτυχία.

Σημειώσεις περιορισμού:

1Παρακαλώ κρατήστε αυτές τις οδηγίες, την κάρτα εγγύησης ασφαλή, χαμένη χωρίς πληρωμή.

Η εξουσία για την ερμηνεία αυτής της κάρτας εγγύησης ανήκει στην εταιρεία μας, έχουμε το δικαίωμα να τροποποιήσουμε το περιεχόμενο αυτής της κάρτας χωρίς προηγούμενη ειδοποίηση.

Εγκατάσταση

Δομή του προϊόντος
