Περιγραφή
Ο μετρητής ροής τουρμπίνης είναι ένας μετρητής ροής ταχύτητας εξοπλισμένος με δυνατότητες αντιστάθμισης θερμοκρασίας και πίεσης, ο οποίος ταξινομείται στην κατηγορία των μετρητών ροής ταχύτητας.Η αρχή λειτουργίας του περιλαμβάνει την περιστροφή των λεπίδων της τουρμπίνας που κινούνται από την ισχύ του ρευστού που ρέειΤο μέτρο ροής αυτό έχει εκτεταμένη εφαρμογή σε τομείς όπως το πετρέλαιο, η χημική βιομηχανία, η ηλεκτρική ενέργεια,Δίκτυα αγωγών αερίου, διανομή αστικού αερίου, και χρησιμοποιείται συχνά στον εμπορικό διακανονισμό λόγω των χαρακτηριστικών της υψηλής ακρίβειας της μέτρησης, της αξιόπιστης επαναληψιμότητας και σταθερότητας, του ευρέος εύρους μέτρησης,ταχεία ανταπόκριση σε μεταβολές ροής, ισχυρή αντοχή στις παρεμβολές και απρόσκοπτη μετάδοση σήματος.

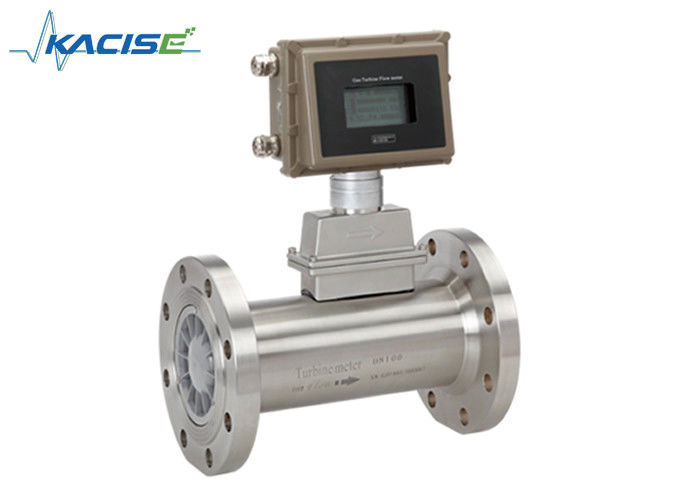

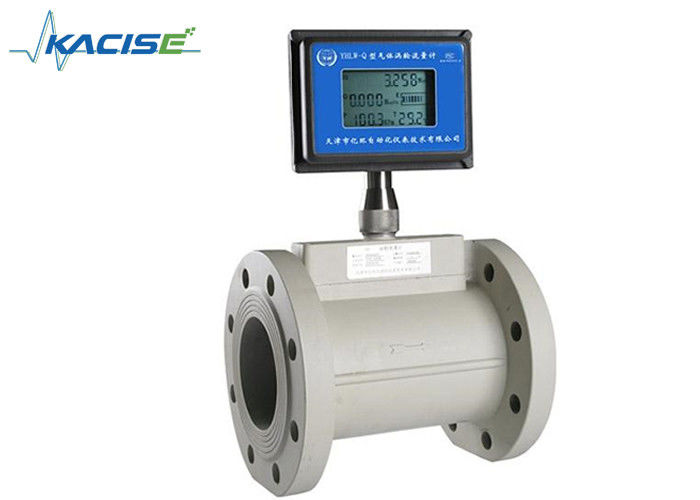

Ο μετρητής αεριοστροβίλων σειράς KTFG λειτουργεί με βάση τη μέτρηση της ταχύτητας του αερίου.όπου οι φτερούγες ευθυγράμμισης αφαιρούν την ανεπιθύμητη στρογγυλοποίησηΟι δυναμικές δυνάμεις από το ρευστό που ρέει προκαλούν περιστροφή στον περιστροφέα της τουρμπίνας.Με μήκος άνω των 50 mm,Ο τροχός της τουρμπίνας ενσωματώνει ελικοειδείς λεπίδες σε γνωστή γωνία σε σχέση με τη ροή του αερίου,και το κλιματισμένο και επιταχυνόμενο αέριο παρέχει γωνιακή ταχύτητα στον τροχό της τουρμπίνας ανάλογα με την ταχύτητα του αερίου.
Χρησιμοποιείται ευρέως για τη μέτρηση φυσικού αερίου, άνθρακα, υγροποιημένου αερίου και ελαφρών υδρογονανθράκων.το μετρητή ροής αεριοστροβίλων σειράς KTFG είναι ικανό να παρέχει ακριβείς και αξιόπιστες μετρήσεις ροής αερίου σε διάφορες εφαρμογές.
Χαρακτηριστικά
☆ Ειδικό όργανο για τη μέτρηση αερίων
☆ Ειδικό όργανο για σύστημα ανακύκλωσης πετρελαίου και φυσικού αερίου
☆ Υψηλή ακρίβεια: ±1,5%, ±1,0% ή ±0,75%
☆ Καλή επανάληψη
☆ Θερμοκρασία δοκιμής, πίεση και ροή του μετρούμενου αερίου· αυτόματη παρακολούθηση και αντιστάθμιση της ροής· ένδειξη του συνολικού όγκου αερίου υπό τυποποιημένη κατάσταση· αναζήτηση θερμοκρασίας, πίεσης σε πραγματικό χρόνο,ώρα και ημερομηνία, κλπ.
☆ Ενσωματωμένος αισθητήρας πίεσης και θερμοκρασίας, υψηλή απόδοση ασφάλειας, συμπαγή δομή και όμορφη προοπτική
☆ Χαμηλή κατανάλωση ενέργειας, διάρκεια ζωής άνω των 3 ετών για μία κυψέλη λιθίου 3V 10AH
☆ Συντελεστής οργάνου, συνολική τιμή ροής διατηρείται για 10 έτη μετά την απενεργοποίηση
Προδιαγραφέςσ
|
ΠΑραμέτρα
|
DΈκθεση
|
|
DN (mm) και σύνδεση
|
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 σύνδεση φλάντζας 25,
Σύνδεση 40 νήματος
|
| Ακριβότητα |
±1,5%, ±1,0% ή ±0,75% (απαραίτητη ειδική παραγγελία) |
| Αναλογία εμβέλειας |
1:101.201.30 |
|
|
Υλικό οργάνου
|
Σώμα: SS304; Σωλήνας: αντιβροχιογενές ABS ή κράμα αλουμινίου υψηλής ποιότητας. Δείκτης: χυτοσυσταμένο αλουμίνιο
|
| Μέση θερμοκρασία (°C) |
-30 °C ~ +80 °C / -86 °F ~ +176 °F |
|
Περιβαλλοντικές συνθήκες
|
Θερμοκρασία: -20°C ~ +60°C / -68°F ~ +140°F Σχετική υγρασία: 5% ~ 90%,
Ατμοσφαιρική πίεση: 86 ~ 106 KPa
|
|
Σήμα εξόδου
|
Αισθητήρας: σήμα συχνότητας παλμού, χαμηλό επίπεδο μικρότερο από 0,8V, υψηλό επίπεδο μεγαλύτερο από 8V
Δύο καλώδια 4-20mA σήμα συνεχούς ρεύματος
|
|
Ηλεκτρική τροφοδοσία
|
Αισθητήρας: +12V DC, +24V DC (προαιρετικό) Μεταδότης: +24V DC
Τύπος τοπικής ένδειξης: ενσωματωμένη κυψέλη λιθίου 3V
|
| Γραμμή μετάδοσης σήματος |
STVPV3×0.3 (3 καλώδια), 2×0.3 (2 καλώδια) |
| Απόσταση μετάδοσης |
Μέγιστο 1000 m |
| Διασύνδεση γραμμής σήματος |
M20 × 1,5 ((F) |
| Ασφάλεια κατά των εκρήξεων |
Απαλλαγή |
| Επίπεδο προστασίας |
IP65 |
Πληροφορίες παραγγελίας
Το μοντέλο πρέπει να επιλέγεται σύμφωνα με τη ονομαστική πίεση, τη μέση μέγιστη πίεση, τη μέση θερμοκρασία, τα μέσα συστατικά, το εύρος ροής και την έξοδο σήματος.
Το εύρος ροής εργασίας θα πρέπει να είναι (20% έως 80%) Qmax.
Τυποποιημένη έξοδος σήματος: σήμα παλμού (ws) 3 καλώδια, σήμα τυπικής ροής (κάρτα IC) ή RS485.
Επεξεργασία επικοινωνίας: παρακαλείστε να προσδιορίσετε κατά την παραγγελία.
| Μοτο |
RΕναλλακτικά |
| KTFG |
|
|
|
|
|
|
|
|
Τύπος
|
N |
|
|
|
|
|
Τύπος αισθητήρα: +12V ή 24V, έξοδος σήματος παλμού 3 καλωδίων |
| Α |
|
|
|
|
|
Τύπος πομπού: +24V, έξοδος 2 καλωδίων 4-20 mA |
| Β |
|
|
|
|
|
Έξυπνος τύπος: κυψέλη λιθίου, τοπική ένδειξη χωρίς έξοδο |
| Γ |
|
|
|
|
|
Έξυπνος τύπος: +24V, τοπική ένδειξη, έξοδος δύο καλωδίων 4-20mA |
|
S
|
|
|
|
|
|
Έξυπνος τύπος: ενσωματωμένη αντιστάθμιση T & P, τοπική ένδειξη με τηλεχειριζόμενο σήμα |
|
DN
|
25 |
|
|
|
|
DN 25 mm |
| 40 |
|
|
|
|
DN 40 mm |
| 50 |
|
|
|
|
DN 50 mm |
| 65 |
|
|
|
|
DN 65 mm |
| 80 |
|
|
|
|
DN 80 mm |
| 100 |
|
|
|
|
DN 100 mm |
| 125 |
|
|
|
|
DN 125 mm |
| 150 |
|
|
|
|
DN 150 mm |
| 200 |
|
|
|
|
DN 200 mm |
| 250 |
|
|
|
|
DN 250 mm |
| 300 |
|
|
|
|
DN 300 mm |
|
Πεδίο
|
W(x) |
|
|
|
Πεδίο επέκτασης, βλ. πίνακα 2 |
| S (x) |
|
|
|
Τυποποιημένο εύρος, βλ. πίνακα 2 |
|
Υλικό σώματος
|
S |
|
|
Ατσάλι ατσάλι |
| Α |
|
|
Σύνθετα αλουμινίου |
| Τ |
|
|
Προσαρμοσμένο |
|
Υλικό τροφοδοσίας
|
S |
|
Αντικατοχρωστικό ABS |
| Α |
|
Σύνθετα αλουμινίου |
| Τ |
|
Προσαρμοσμένο |
|
Μεσαία
|
N |
Καμία ειδική δομή |
| Α |
Απευθύνεται στο οξυγόνο |
| Β |
Ειδικά για συμπιεσμένο αέρα |
