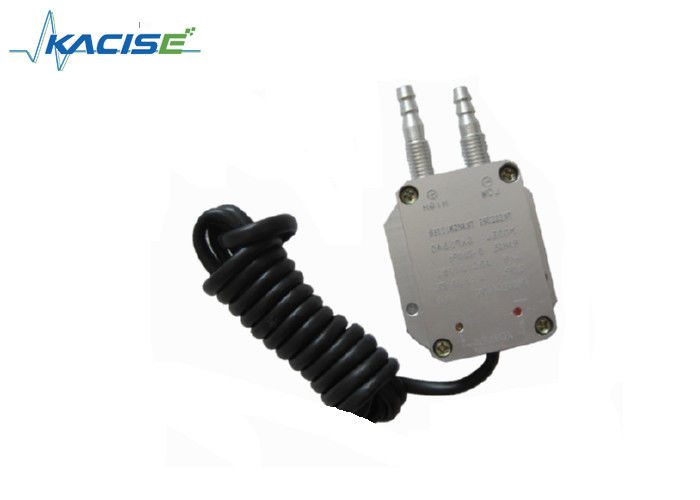

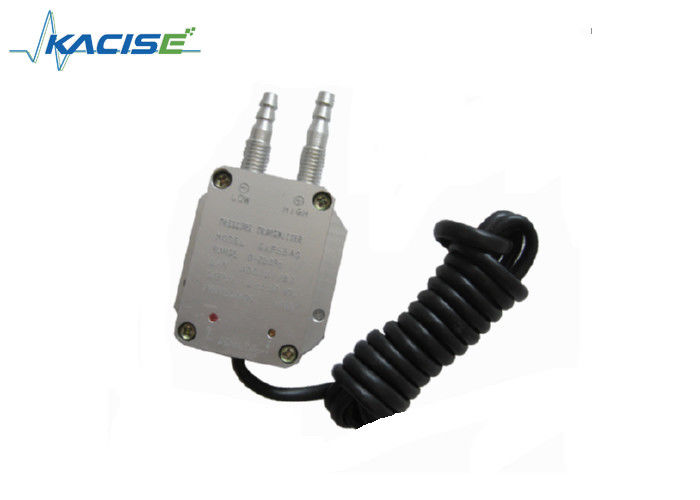

GXPS540 Υψηλής ευαισθησίας και ακρίβειας Μίνι περιγραφή Πίεση ανέμου και διαφορική πίεση
Εισαγωγή

Ο μεταδότης διαφορικής πίεσης GXPS540 υιοθετεί διαφράγμα υψηλής ακρίβειας και υψηλής σταθερότητας και συναρμολογείται με τεχνικές απομόνωσης.Με αυστηρή ακριβή αντιστάθμιση θερμοκρασίας και ενίσχυση σήματος, μεταφέρουν μικροδιαφορετική πίεση, πίεση αέρα, ροή και άλλες παραμέτρους σε αξιόπιστη έξοδο σήματος 4 ~ 20mA ή 1 ~ 5V.

Ειδικότητα- Δεν ξέρω.

• Υψηλή ευαισθησία
• Υψηλή ακρίβεια και υψηλή σταθερότητα
• Μίνι περίγραμμα, εύκολη εγκατάσταση

Ορισμός ηλεκτρονικής διεπαφής και σημάτων


Παράμετρος

Διάσταση

Υπάρχουν 2 ρυθμιζόμενες βίδες τύπου τρύπας στο GXPS540.

Το Z είναι για μηδενική ρύθμιση.

Το S σημαίνει πλήρη ρύθμιση εύρους.

Σημείωση: Εάν το εύρος είναι < 1KPa, η τοποθέτηση μπορεί να επηρεάσει το σημείο μηδέν.

Εφαρμογή

• Καυστήρα
• Απορρίπτης σκόνης
• Πίεση αεραγωγού
• Διαφορετική και αρνητική πίεση

Πληροφορίες παραγγελίας

ΓΧ--Εκταση-Εξοπλισμός-Προσκόπηση-Δυναμική-Δομή-Καλώδιο-Πακέτο

• Πεδίο: 0~±5kPa......10000kPa = το ανώτερο όριο του εύρους
• Αποδόσεις:: A=4~20mA, V=0~5Vdc, V1=1~5Vdc.
• Ακριβότητα:00,25=±0,25% F.S., 0,5=±0,5% F.S.,
• Δύναμη: 24VDC, 11~30Vdc
• Πύλη πίεσης: GF=G1/4 θηλυκό νήμα, G=G1/4, NF=NPT1/4Γυναικείο νήμα, N=NPT1/4
• Ηλεκτρική σύνδεση:C=Καλώδιο, CW=υδροσταθερή έξοδος αρθρώματος
• μήκος καλωδίου: XXm=XX μέτρο 1-150m
• Στατική πίεση:3, 5, 10 φορές η ονομαστική πίεση, 20MPa (σημείωση: πίεση σωλήνα)

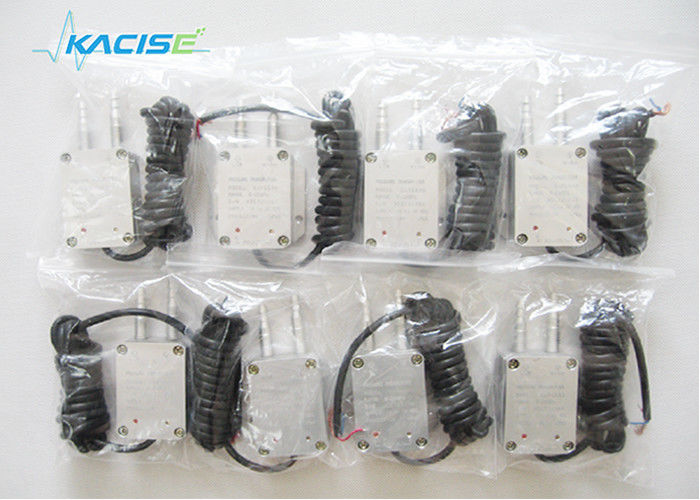

• Πακέτο: Ββ, αφρό
