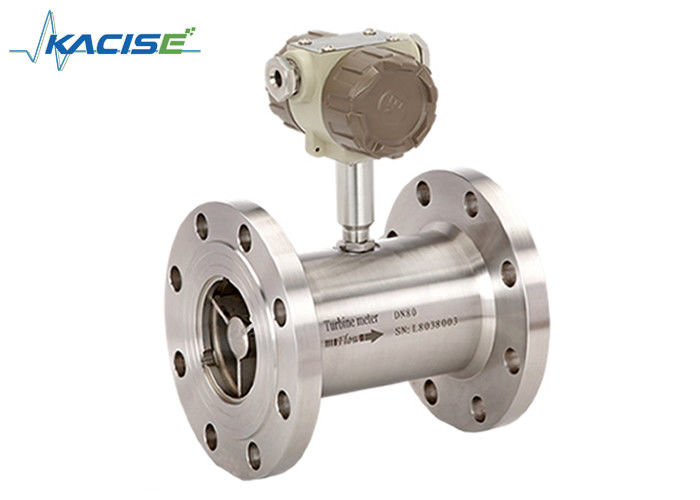

Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων

Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων

  • Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων
  • Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων
Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Kacise
Πιστοποίηση: CE / ISO / Explosion-proof
Αριθμό μοντέλου: KTF
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο/ξύλινο κιβώτιο
Χρόνος παράδοσης: 5~8 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000pcs
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
DN (χιλ.): DN4~DN300 Πίεση: 1.6 MPA, 2.5Mpa, 4.0Mpa, 6.3Mpa, ειδικό
Μέσο: Non-corrosive χαμηλή ταχύτητα liquild χωρίς ακαθαρσία Επικοινωνία: Rs-485 το /MODBUS
Ακρίβεια: 0,5%/1,0% εξόδου: Σφυγμός, 4-20mA αναλογική παραγωγή, RS485, αρσενικό ελάφι
Υλικό: Ανοξείδωτο Steel/SS316L το /316 Τροφοδοσία: 12-24VDC μπαταρία λίθιου του /3.6V
Κατηγορίας προστασίας: IP65 ή IP68 Πρώην-απόδειξη: ExmdΙΙBT4
Υψηλό φως:

μετρητής ροής του νερού στροβίλων

,

μετρητής ροής καυσίμων diesel

Flowmeter cOem υγειονομικοί Flowmeter ουίσκυ βιομηχανίας τροφίμων στροβίλων σύνδεσης τρι-σφιγκτηρών τύπων/μετρητής ροής μπύρας/γάλακτος



Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων 0

Περιγραφή



Ο μετρητής ροής metera ροής στροβίλων που ίσχυσε ευρέως στις βιομηχανίες του φαρμακευτικού είδους, των τροφίμων, του ποτού για τη μέτρηση, την επεξεργασία κατά δεσμίδες, τον έλεγχο, την πλήρωση, το περιστρεφόμενο μέρος κ.λπ. του μετρητή ροής αποτελείται από το ειδικό υλικό που κατέχει την καλή εκτέλεση απόδειξης αντιδιαβρωτικών και σκουριάς. Η δομή του μετρητή ροής είναι ειδικές σχεδιασμένες και πολύ εγκεκριμένες ακρίβεια και επανάληψη του μετρητή ροής. Προϊόν επίσης με την εύκολη σύνδεση συντήρησης, η οποία είναι κατάλληλη για τις βιομηχανίες φαρμακευτικών ειδών και ποτών.



Χαρακτηριστικά γνωρίσματα

☆ Υψηλή ακρίβεια, γενικά μέχρι ±1%R, ±0.5%R, υψηλή ακρίβεια μέχρι 0.2%R
☆Good επανάληψη, βραχυπρόθεσμη επανάληψη μέχρι 0,05% ~ 0,2%, εμπόριο τακτοποίηση είναι preferred επιλογή ροή μετρητής.
☆ Παραγωγή του σήματος συχνότητας σφυγμού, κατάλληλη για totalizer και τη σύνδεση με το PC καμία μηά μετατόπιση και ισχυρή παρέμβαση δεν αντιστέκονται
☆ Το σήμα υψηλής συχνότητας (3~4KHz) μπορεί να ληφθεί, το ψήφισμα σημάτων είναι ισχυρό.
☆ Ευρύ φάσμα, μέση και μεγάλη διάμετρος στις 1:20, μικρό caliber 1:10.
☆ Συμπαγής δομή & κατάλληλη συντήρηση



Προδιαγραφές



Paremeter Αξία Μονάδα



Διάμετρος

Νήμα 4, 6, 10, 15, 20, 25, 32, 40 χιλ.
Φλάντζα (σφιγκτήρας) 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 χιλ.
Ακρίβεια ±1, ±0.5, ±0.2 (που προσαρμόζεται) %R
Αναλογία σειράς 1:10, 1:15, 1:20
Υλικό αισθητήρων 304, (L) ανοξείδωτο 316 κ.λπ.



Εργασία

περιβάλλον

Μέσα temp. -20~120 °C
Περιβαλλοντικά temp -10~55 °C
Σχετική υγρασία 5%~90%
Ατμοσφαιρική πίεση 86~106 KPa
Παραγωγή σημάτων

Αισθητήρας: σήμα συχνότητας σφυγμού, χαμηλό ηλεκτρικό level≤0.8V, υψηλού επιπέδου ≥8V

Συσκευή αποστολής σημάτων: δύο καλώδιο, ΣΥΝΕΧΈΣ τρέχον σήμα 4-20 μΑ


Διεπαφή Comm RS485



Παροχή ηλεκτρικού ρεύματος



Αισθητήρας: +12V συνεχές ρεύμα, συνεχές ρεύμα +24V (προαιρετικό)

Συσκευή αποστολής σημάτων: +24V συνεχές ρεύμα

Τοπικός τύπος ένδειξης: ενσωματωμένο κύτταρο λίθιου 3V ή +24VDC εξωτερικό



Καλώδιο μετάδοσης σημάτων STVPV3×0.3 (καλώδιο 3), 2×0.3 (καλώδιο 2)



Απόσταση μετάδοσης Όχι περισσότεροι από 1000 μ
Διεπαφή γραμμών σημάτων

Βασικός τύπος: Συνδετήρας Hausman ή καλώδιο 3 πυρήνων

Explosionproof τύπος: M20 × 1,5 (f)


Βαθμός εκρηκτικός-απόδειξης

Βασικός τύπος: απόδειξη μη-έκρηξης

explosionproof τύπος: ExdIIBT6


Επίπεδο προστασίας IP65

























































Μέτρηση της πίεσης σειράς & εργασίας



Διάμετρος

(χιλ.)

Τυποποιημένη σειρά (μ3 /h) Εκτεταμένη σειρά (μ3 /h)

Κανονική σύνδεση &

Εκτίμηση πίεσης (MPA)

Ειδική εκτίμηση πίεσης (MPA) (σύνδεση φλαντζών)
DN4 0.04~0.25 0.04~0.4 Νήμα connection/6.3 10, 16, 25
DN6 0.1~0.6 0.06~0.6 Νήμα connection/6.3 10, 16, 25
DN10 0.2~1.2 0.15~1.5 Νήμα connection/6.3 10, 16, 25
DN15 0.6~6 0.4~8 Νήμα connection/6.3 4.0, 6.3, 10, 16, 25
Φλάντζα connection/2.5
DN20 0.8~8 0.45~9 Νήμα connection/6.3 4.0, 6.3, 10, 16, 25
Φλάντζα connection/2.5
DN25 1~10 0.5~10 Νήμα connection/6.3 4.0, 6.3, 10, 16, 25
Φλάντζα connection/2.5
DN32 1.5~15 0.8~15 Νήμα connection/6.3 4.0, 6.3, 10, 16, 25
Φλάντζα connection/2.5
DN40 2~20 1~20 Νήμα connection/6.3 4.0, 6.3, 10, 16, 25
Φλάντζα connection/2.5
DN50 4~40 2~40 Φλάντζα connection/2.5 4.0, 6.3, 10, 16, 25
DN65 7~70 4~70 Φλάντζα connection/2.5 4.0, 6.3, 10, 16, 25
DN80 10~100 5~100 Φλάντζα connection/2.5 4.0, 6.3, 10, 16, 25
DN100 20~200 10~200 Φλάντζα connection/2.5 4.0, 6.3, 10, 16, 25
DN125 25~250 13~250 Φλάντζα connection/1.6 2.5, 4.0, 6.3, 10, 16
DN150 30~300 15~300 Φλάντζα connection/1.6 2.5, 4.0, 6.3, 10, 16
DN200 80~800 40~800 Φλάντζα connection/1.6 2.5, 4.0, 6.3, 10, 16



Διάσταση

Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων 1

Διάγραμμα 1 (DN4~DN10): Περασμένος κλωστή αισθητήρας ροής στροβίλων τύπων σύνδεσης (συμπεριλαμβανομένου του ευθέος τμήματος σωλήνων).

Διάγραμμα 2 (DN15~DN40): Συνδεδεμένο νήμα σχέδιο μεγέθους αισθητήρων ροής.

Διάγραμμα 3 (DN4~DN10): Συνδεδεμένο φλάντζα σχέδιο αισθητήρων ροής στροβίλων.

Η μέθοδος εγκαταστάσεων αισθητήρων σύμφωνα με τις διαφορετικές προδιαγραφές, υιοθετεί το νήμα ή βάζει φλάντζα στη σύνδεση, η μέθοδος εγκαταστάσεων παρουσιάζεται στο διάγραμμα 1, 2, 3



Διαστάσεις εγκατάστασης



Διάμετρος (χιλ.) Λ (χιλ.) Γ Κ (χιλ.) Δ (χιλ.) ν (τρύπα)
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 Φ65 Φ14 4
20 80 G1 Φ75 Φ14 4
25 100 G5/4 Φ85 Φ14 4
32 140 G2 Φ100 Φ14 4
40 140 G2 Φ110 Φ18 4
50 150   Φ125 Φ18 4
65 170   Φ145 Φ18 4
80 200   Φ160 Φ18 8
100 220   Φ180 Φ18 8
125 250   Φ210 Φ18 8
150 300   Φ240 Φ22 8
200 360   Φ295 Φ22 12



Διαταγή των πληροφοριών



Πρότυπο Παρατηρήσεις
KTF
DN 4             4 χιλ.
6             6 χιλ.
10             10 χιλ.
15             15 χιλ.
20             20 χιλ.
25             25 χιλ.
32             32 χιλ.
40             40 χιλ.
50             50 χιλ.
65             65 χιλ.
80             80 χιλ.
100             100 χιλ.
125             125 χιλ.
150             150 χιλ.
200             200 χιλ.
Τύπος Ν           Τύπος αισθητήρων: +12V ή δύναμη 24V, παραγωγή 3 σήμα σφυγμού συστημάτων καλωδίων
Α           Τύπος συσκευών αποστολής σημάτων: +24V δύναμη, παραγωγή 2 καλώδιο 4-20 μΑ
Β           Έξυπνος τύπος: κύτταρο λίθιου, τοπικός δείκτης, χωρίς παραγωγή σημάτων
Γ           Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, 2 παραγωγή καλωδίων 4-20mA/pulse
C1           Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, επικοινωνία RS485
            πρωτόκολλο
C2           Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, πρωτόκολλο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ
Ακρίβεια 05         0,5
10         1.0
02         0,2 (ειδική διαταγή, μακροχρόνιος χρόνος παράδοσης)
Σειρά W       Εκτεταμένος μετρώντας τη σειρά
S       Πρότυπα που μετρούν τη σειρά
Υλικό σώματος S     304 SS
Λ     316 (λ) SS
Explosionproof Ν   Μη explosionproof
Ε   Explosionproof, ExdIIBT6
Εκτίμηση πίεσης Ν Κανονικός
Χ (X) Υψηλή πίεση

















































































Κατασκευή και αποθέματα



Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων 2





































































































Συσκευασία



Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων 3



Εφαρμογή



Υγρός μετρητής ροής στροβίλων βαθμού τροφίμων με τη σύνδεση διαδικασίας νημάτων 4
