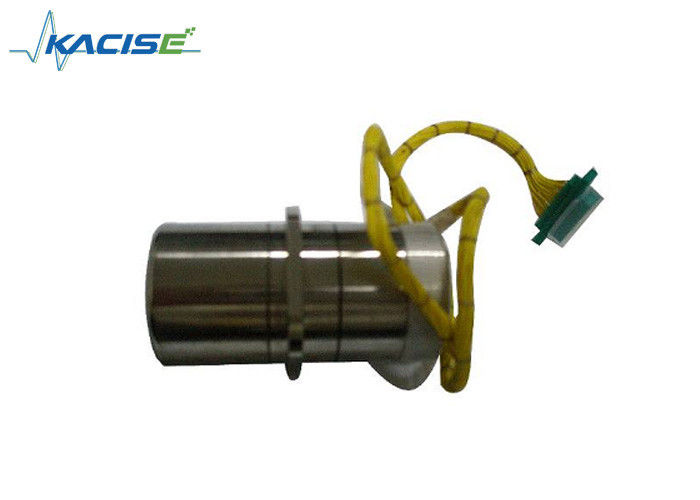

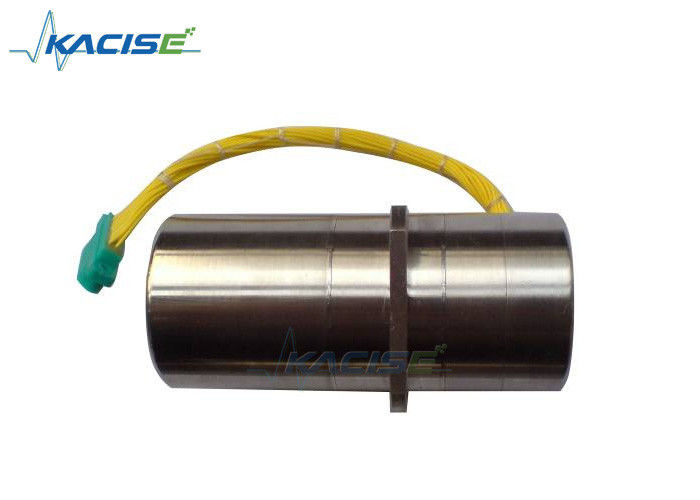

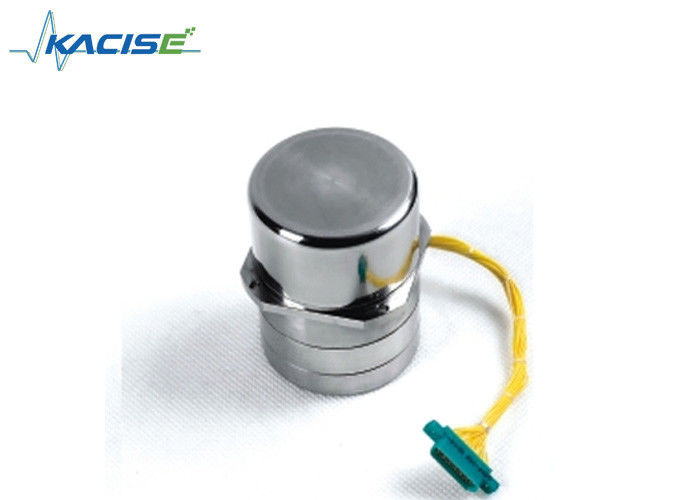

Ελαφρύ βάρος Μικρό μέγεθος Υψηλής ακρίβειας Kacise Ευέλικτο δυναμικά ρυθμισμένο γυροσκόπιο για αεροδιαστημικό
Ειδικότητα
- Ελαφρύ βάρος
- Μικρό μέγεθος
- Μεγάλη διάρκεια ζωής
- Ευρύ δυναμικό εύρος
- Υψηλή αξιοπιστία
- Ευρεία εφαρμογή κλπ.
Εισαγωγή
Το KTG-30 έχει χρησιμοποιηθεί στην πλοήγηση πλοίων, το πυροβολικό και άλλα συστήματα για να βρει γρήγορα τον βορρά.
Παράμετρος
| Παράμετρος | Ειδικότητα. | Βάουλε | Μονάδα |
| Δύναμη | Δύναμη (Φάση 3) | 20&500 | V & Hz |
| Δύναμη (Φάση 1) | 7&16000 | V & Hz |
| επιδόσεις | Τυχαίο ρεύμα | ≤0.03 | °/h |
| Σταθερότητα της παρασύνθεσης | ≤0.2 | °/h |
| Μη γραμμικά | ≤0.1 | % FS |
| Μέγιστος ρυθμός παρακολούθησης | ≥ 60 | °/S |
| Μη ευαίσθητη στη G παρασυρόμενη | ≤ 12 | °/h/g |
| Γ-ευαίσθητη παραίτηση | ≤ 3 | °/h/g |
| Διάσταση ζώνης | ≥ 60 | Hz |
| Παράγοντας κλίμακας Torquer | ≥ 670 | °/h/mA |
| Τεχνολογική | Συγχρονισμός | 10000 | r/min |
| Χρόνος συγχρονισμού | ≤ 25 | S |
| Διάβλημα εξόδου | 21±2 | mV/` |
| Πρωτογενής στροφή | 50±3 | Ω |
| δευτερεύουσα ροπή | 2±0.5 | Ω |
| Επιστήμη | Βάρος | < 130 | g |
| Μέγεθος | Φ29×53 | χμ |
| Φλάντζες | 30 × 30 | χμ |
Εργασία
Περιβάλλον | Θερμοκρασία | -30~85 | °C |
| Δονήσεις | 5 | g |
| Σοκ | ≥ 50 | g |
Εγκατάσταση
Τα προϊόντα πρέπει να τοποθετούνται ώστε να εξασφαλίζεται ότι ο άξονας X (Y) και ο άξονας αναφοράς μέτρησης συμπίπτουν, το σφάλμα εγκατάστασης πρέπει να είναι μικρότερο από 5'.
Λειτουργία
- Μόνο τα προϊόντα που ταιριάζουν με την κατάλληλη ισχύ και το κλειδωμένο κύκλωμα πλακέτα για να λειτουργήσει σωστά, χρειάζονται πλακέτα κυκλώματος, παρακαλώ εξηγήστε εκ των προτέρων.
- Όταν το προϊόν υπό κανονική χρήση, θα πρέπει να ενεργοποιήσετε την ισχύ για να ξεκινήσετε τον κινητήρα, περίπου 30s, και στη συνέχεια το on-lock βρόχο, έτσι ώστε τα προϊόντα σε κλειστό βρόχο κατάσταση, κλείσιμο,αποσυνδέεται ο κλειδωμένος βρόχος έτσι ώστε το προϊόν να βρίσκεται σε λειτουργία ανοικτού βρόχου, και μετά αποσυνδέστε την παροχή ενέργειας.
- Το προϊόν ενεργοποιείται, κλείνει σε 40s, θα πρέπει να αποφεύγεται το κούνημα του προϊόντος, η διαδικασία εγκατάστασης θα πρέπει να είναι ελαφρύς, φωτεινός, το προϊόν μη σύγκρουση, χτυπήματα.
- Το προϊόν κατά τη χρήση της διαδικασίας απαγορεύεται αυστηρά να αποσυνδέεται.
- Προϊόν κατά τη χρήση της διαδικασίας, δεν μπορεί να υποστεί βραχυκύκλωμα μεταξύ της εξωτερικής τροφοδοσίας.
- Ανωμαλία εμφανίζεται κατά τη διάρκεια της χρήσης, θα πρέπει αμέσως να κλείσει το ρεύμα, σφάλμα απομόνωση, αν το προϊόν εσωτερικό σφάλμα, ο πελάτης θα πρέπει να ενημερώσει αμέσως την εταιρεία μου, η εταιρεία μου οργανώνει την επισκευή.
Διάσταση
Ορισμός συνδέσμου
Τύπος πρίζας: J30J-15T (μήκος καλωδίου 160~175mm)
| Αριθμός PIN. | Ορισμός λειτουργίας | Σημείωση |
| 1 | Έξοδος σήματος του άξονα Χ | |
| 2 | Εθνική Τράπεζα | Για ισχύ διέγερσης και σήματα |
| 3 | Στροφή ροπής στον άξονα Χ (τέλος) | |
| 4 | Δύναμη κινητήρα φάσης | 20V, 500Hz |
| 5 | Εφοδιασμός ισχύος διέγερσης αισθητήρα | Μία φάση 7V, 16KHz |
| 6 | Έξοδος σήματος του άξονα Y | |
| 7 | Στροφή ροπής στον άξονα Y (η αρχή) | |
| 8 | Δύναμη κινητήρα φάσης Β | 20V, 500Hz |
| 9 | Συνεχής ισχύος + 15V | Δύναμη για προεμφυλιστή |
| 10 | DC-15V | Δύναμη για προεμφυλιστή |
| 11 | Στροφή ροπής στον άξονα Χ ((η αρχή) | |
| 12 | Απαλλαγή | |
| 13 | Απαλλαγή | |
| 14 | Δύναμη κινητήρα φάσης C | 20V, 500Hz |
| 15 | Στροφή ροπής στον άξονα Y ((Το τέλος) | |
ΣΗΜΕΙΩΣΗ: Το ίδιο ισχύει και για το J30J-21T, εάν χρησιμοποιείτε άλλη πρίζα, εξηγήστε εκ των προτέρων.
