Τόπος καταγωγής: | Shaanxi, Κίνα (ηπειρωτική) |
Μάρκα: | KACISE |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | GXPS400M |
Ποσότητα παραγγελίας min: | 1piece |
---|---|
Συσκευασία λεπτομέρειες: | κάθε μονάδα έχει το μεμονωμένο κιβώτιο και όλα τα κιβώτια συσκευάζονται στις τυποποιημένες συσκευασί |
Δυνατότητα προσφοράς: | 2000 κομμάτι/κομμάτια την εβδομάδα διαπραγματεύσιμα |
Σειρά πίεσης: | 0~1 ...... 200mH20 | Ακρίβεια: | 0.1%F.S, 0.25%F.S, 0.5%F.S |
---|---|---|---|
Λειτουργούσα θερμοκρασία: | -40°C~85°C | Σήμα εξόδου: | 4~20mA 0/1~5Vdc 0~10V |
Παροχή ηλεκτρικού ρεύματος: | 10~30Vdc 6~24Vdc/ac 11~30Vdc/ac | Μέση συμβατότητα: | Όλο το καυστικό μέσο συμβατό με 1Cr18Ni9Ti |
Υψηλό φως: | υψηλός αισθητήρας πίεσης ακρίβειας,Piezoresistive συσκευή αποστολής σημάτων πίεσης |
Εισαγωγή
Ο υγρός αισθητήρας επιπέδων εισαγωγής είναι ένα είδος αισθητήρα πίεσης για τη μέτρηση του υγρού επιπέδου. Με βάση την αρχή ότι η μετρημένη υδροστατική πίεση είναι ανάλογη προς το ύψος του υγρού, η στατική πίεση μετατρέπεται στο ηλεκτρικό σήμα με τη χρησιμοποίηση του απομονωμένου διασκορπισμένου ευαίσθητου στοιχείου πυριτίου ή της κεραμικής χωρητικής πίεσης - ευαίσθητος αισθητήρας, και μετατρέπεται έπειτα στο τυποποιημένο ηλεκτρικό σήμα μέσω της αποζημίωσης θερμοκρασίας και της γραμμικής διόρθωσης. Είναι γενικά κατάλληλο για την υγρή μέτρηση επιπέδων των διάφορων μέσων στο πετροχημικό, τη μεταλλουργία, τη ηλεκτρική δύναμη, το φαρμακευτικό είδος, την παροχή νερού και την αποξήρανση, την προστασία του περιβάλλοντος και άλλες συστήματα και βιομηχανίες.
Με βάση την αρχή ότι η μετρημένη υδροστατική πίεση είναι ανάλογη προς το ύψος του υγρού, η συσκευή αποστολής σημάτων επιπέδων κατάδυση-τύπων υγρή χρησιμοποιεί τη piezoresistive επίδραση του διασκορπισμένου πυριτίου ή του κεραμικού αισθητήρα για να μετατρέψει τη στατική πίεση σε ένα ηλεκτρικό σήμα. Μετά από την αποζημίωση θερμοκρασίας και τη γραμμική διόρθωση. Μετατρέψτε στην τυποποιημένη τρέχουσα παραγωγή σημάτων 4-20 MADC. Το μέρος αισθητήρων της συσκευής αποστολής σημάτων επιπέδων εισαγωγής μπορεί να τεθεί άμεσα στο υγρό, το μέρος συσκευών αποστολής σημάτων μπορεί να καθοριστεί από τη φλάντζα ή το υποστήριγμα, η εγκατάσταση και η χρήση είναι πολύ κατάλληλες.

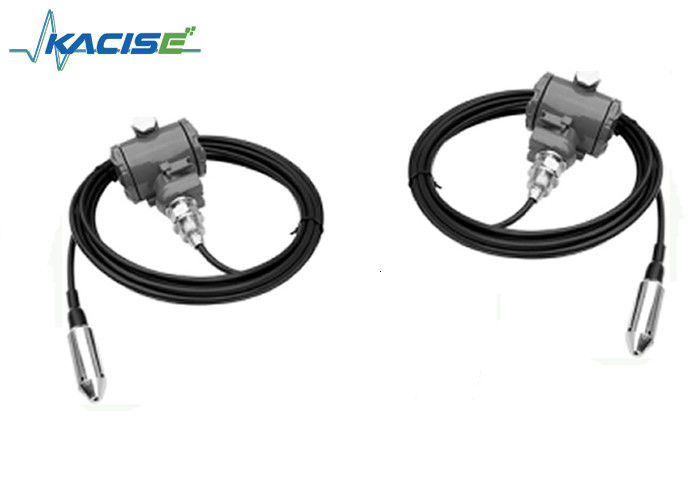

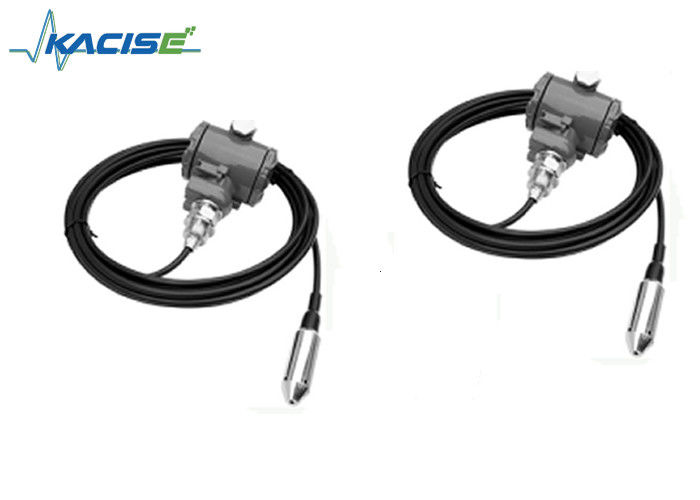

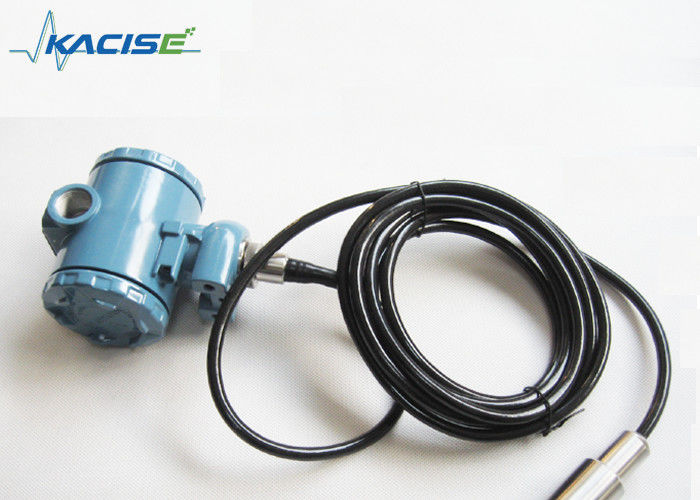

GXPS400M η συσκευή αποστολής σημάτων επιπέδων σειράς είναι μια ιδιαίτερα αξιόπιστη, υψηλή σταθερότητα, υψηλή ακρίβεια, μικρό μέγεθος, ανισοϋψών επιπέδων συσκευή αποστολής σημάτων. Ευρέως χρησιμοποιημένος στην ανίχνευση ενός σωλήνα μικρών διαμέτρων και το υγρό επίπεδο στο ρευστό ύψος δεξαμενών. Όπως το νερό, πετρέλαιο, απαλά διαβρωτικά υγρά.
Το προϊόν χρησιμοποιεί τη δομή ανοξείδωτου 1Cr18Ni9Ti με λάδι-γεμισμένο τον εισαγωγή πυρήνα πίεσης, το αφιερωμένο ζουμ και το Β/το κύκλωμα μετατροπής συσκευών αποστολής σημάτων Ι, οι οποίοι μπορούν να διευκολύνουν μηδέν και το σύνολό τους - η βαθμολόγηση κλίμακας και εξωτερικός μηδενίζει και εκτείνεται τον προγραμματίσημο κανονισμό.
Το γδάρσιμο, το πετρέλαιο, το όξινο και αλκαλικό ανθεκτικό, υψηλής αντοχής ειδικό αναπνεύσιμο καλώδιο μπορούν να χρησιμοποιηθούν ανάλογα με τη διαμόρφωση περιοχών.
Το ασφαλές αφ' εαυτού πιστοποιητικό explosionproof Πιστοποιητικό CE.
Μη πολικότητα μόλυβδος παραγωγής κυκλοφορίας της two-wire και τριών καλωδίων παραγωγής τάσης και για το εναλλασσόμενο ρεύμα και για το συνεχές ρεύμα.
Εφαρμογή
Χαρακτηριστικό γνώρισμα
Ηλεκτρονική διεπαφή και καθορισμός σημάτων
Οπίσθια κάλυψη μέσα στον τελικό καθορισμό σύνδεσης | ||||
Σημάδι | + | - | ||
Τρέχων | 24Vdc | 4~20mA | Προστατευμένος | |
Τάση | 24V (+) | Vout | 24V (-) | Προστατευμένος |
Παράμετρος
Προδιαγραφή. | Αξία | |||
Σειρά πίεσης |
0~1 ...... 200mH20 9.8KPa… 1900KPa 0.09bar… 19.6bar 0.09atm… 19.3atm 1.4psi… 284psi 2.8inchHg… 579inchHg |
|||
Πίεση φορτίων | 1,5 φορές ονομαστική πίεση αξίας | |||
Πίεση ρήξης | 3 φορές ονομαστική πίεση αξίας | |||
Ακρίβεια | 0.1%F.S, 0.25%F.S, 0.5%F.S | |||
Σταθερότητα | Χαρακτηριστική αξία 0.1%F.S/year, μέγιστο 0,2% F.S | |||
Λειτουργούσα θερμοκρασία | -40°C~85°C | |||
Θερμοκρασία αποζημιώσεων | -10°C~70°C | |||
Μέση συμβατότητα | Όλο το καυστικό μέσο συμβατό με 1Cr18Ni9Ti | |||
Ηλεκτρική απόδοση | σύστημα 2 καλωδίων | σύστημα 3 καλωδίων | ||
Σήμα παραγωγής | 4~20mA | 0/1~5Vdc | 0~10V | |
Παροχή ηλεκτρικού ρεύματος | 10~30Vdc | 6~24Vdc/ac | 11~30Vdc/ac | |
Πίεση φορτίων | (U-10)/0,02 (Ω) | >100kΩ | ||
Μόνωση | >100M Ω@50V | |||
Ηλεκτρική δύναμη | το 500V@60 δεύτερος | |||
Δόνηση/αντίκτυπος | 10g/5~2000Hz, ημίτονο 11ms αξόνων X/Y/Z20g | |||
Ηλεκτρική σύνδεση | Αδιάβροχο καλώδιο outlet+ δύο ορθογώνιο ring+ που σφραγίζει την κόλλα σφραγίδων gum+ ring+ IP68 | |||
Λιμένας πίεσης | Υποβρύχιος τύπος, που διαβιβάζει τη διάσταση M27×1.5 σύνδεσης πηγών παραθύρων | |||
Τύπος πίεσης | Γ | Χρόνος απόκρισης: 10ms | ||
EMI/EMC | EMI: En50081-1-2 EMC: En50082-2 | |||
Διαταγή των πληροφοριών
Λιμένας-ηλεκτρική μήκος-συσκευασία σύνδεση-καλωδίων GX-τύπος-σειρά-παραγωγή-δύναμη-πίεσης
