Τόπος καταγωγής: | Κίνα |
Μάρκα: | Kacise |
Πιστοποίηση: | CE / ISO / Explosion-proof |
Αριθμό μοντέλου: | KTF |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο/ξύλινο κιβώτιο |
Χρόνος παράδοσης: | 5~8 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, D/A, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 1000pcs |
DN (χιλ.): | DN4~DN300 | Πίεση: | 1.6 MPA, 2.5Mpa, 4.0Mpa, 6.3Mpa, ειδικό |
---|---|---|---|
Μέσο: | Non-corrosive χαμηλή ταχύτητα liquild χωρίς ακαθαρσία | Επικοινωνία: | Rs-485 το /MODBUS |
Ακρίβεια: | 0,5%/1,0% | εξόδου: | Σφυγμός, 4-20mA αναλογική παραγωγή, RS485, αρσενικό ελάφι |
Υλικό: | Ανοξείδωτο Steel/SS316L το /316 | Τροφοδοσία: | 12-24VDC μπαταρία λίθιου του /3.6V |
Κατηγορίας προστασίας: | IP65 ή IP68 | Πρώην-απόδειξη: | ExmdΙΙBT4 |
Υψηλό φως: | μετρητής ροής του νερού στροβίλων,explosionproof μετρητής ροής |

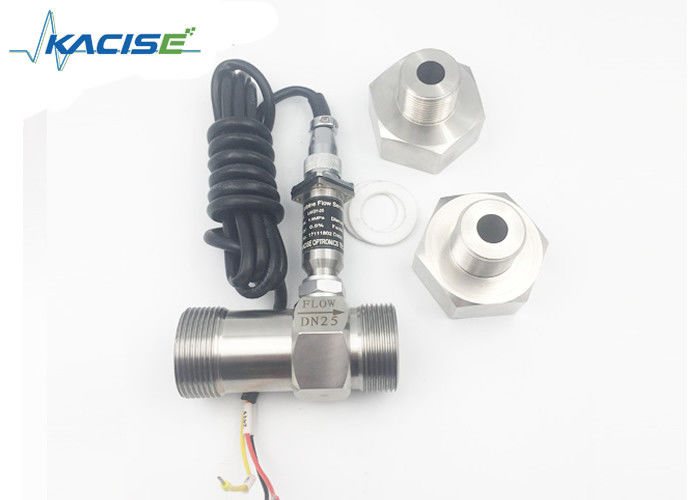

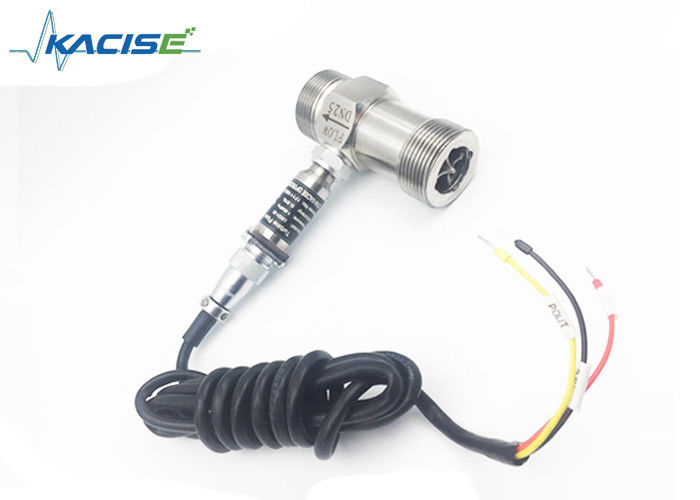

Flowmeter cOem υγειονομικοί Flowmeter ουίσκυ βιομηχανίας τροφίμων στροβίλων σύνδεσης τρι-σφιγκτηρών τύπων/μετρητής ροής μπύρας/γάλακτος
Περιγραφή
Ο μετρητής ροής metera ροής στροβίλων που ίσχυσε ευρέως στις βιομηχανίες του φαρμακευτικού είδους, των τροφίμων, του ποτού για τη μέτρηση, την επεξεργασία κατά δεσμίδες, τον έλεγχο, την πλήρωση, το περιστρεφόμενο μέρος κ.λπ. του μετρητή ροής αποτελείται από το ειδικό υλικό που κατέχει την καλή εκτέλεση απόδειξης αντιδιαβρωτικών και σκουριάς. Η δομή του μετρητή ροής είναι ειδικές σχεδιασμένες και πολύ εγκεκριμένες ακρίβεια και επανάληψη του μετρητή ροής. Προϊόν επίσης με την εύκολη σύνδεση συντήρησης, η οποία είναι κατάλληλη για τις βιομηχανίες φαρμακευτικών ειδών και ποτών.
Χαρακτηριστικά γνωρίσματα
☆ Υψηλή ακρίβεια, γενικά μέχρι ±1%R, ±0.5%R, υψηλή ακρίβεια μέχρι 0.2%R
☆Good επανάληψη, βραχυπρόθεσμη επανάληψη μέχρι 0,05% ~ 0,2%, εμπόριο τακτοποίηση είναι preferred επιλογή ροή μετρητής.
☆ Παραγωγή του σήματος συχνότητας σφυγμού, κατάλληλη για totalizer και τη σύνδεση με το PC καμία μηά μετατόπιση και ισχυρή παρέμβαση δεν αντιστέκονται
☆ Το σήμα υψηλής συχνότητας (3~4KHz) μπορεί να ληφθεί, το ψήφισμα σημάτων είναι ισχυρό.
☆ Ευρύ φάσμα, μέση και μεγάλη διάμετρος στις 1:20, μικρό caliber 1:10.
☆ Συμπαγής δομή & κατάλληλη συντήρηση
Προδιαγραφές
Paremeter | Αξία | Μονάδα | |
Διάμετρος |
Νήμα | 4, 6, 10, 15, 20, 25, 32, 40 | χιλ. |
Φλάντζα (σφιγκτήρας) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | χιλ. | |
Ακρίβεια | ±1, ±0.5, ±0.2 (που προσαρμόζεται) | %R | |
Αναλογία σειράς | 1:10, 1:15, 1:20 | ||
Υλικό αισθητήρων | 304, (L) ανοξείδωτο 316 κ.λπ. | ||
Εργασία περιβάλλον |
Μέσα temp. | -20~120 | °C |
Περιβαλλοντικά temp | -10~55 | °C | |
Σχετική υγρασία | 5%~90% | ||
Ατμοσφαιρική πίεση | 86~106 | KPa | |
Παραγωγή σημάτων |
Αισθητήρας: σήμα συχνότητας σφυγμού, χαμηλό ηλεκτρικό level≤0.8V, υψηλού επιπέδου ≥8V Συσκευή αποστολής σημάτων: δύο καλώδιο, ΣΥΝΕΧΈΣ τρέχον σήμα 4-20 μΑ |
||
Διεπαφή Comm | RS485 | ||
Παροχή ηλεκτρικού ρεύματος
|
Αισθητήρας: +12V συνεχές ρεύμα, συνεχές ρεύμα +24V (προαιρετικό) Συσκευή αποστολής σημάτων: +24V συνεχές ρεύμα Τοπικός τύπος ένδειξης: ενσωματωμένο κύτταρο λίθιου 3V ή +24VDC εξωτερικό |
|
|
Καλώδιο μετάδοσης σημάτων | STVPV3×0.3 (καλώδιο 3), 2×0.3 (καλώδιο 2) |
|
|
Απόσταση μετάδοσης | Όχι περισσότεροι από 1000 | μ | |
Διεπαφή γραμμών σημάτων |
Βασικός τύπος: Συνδετήρας Hausman ή καλώδιο 3 πυρήνων Explosionproof τύπος: M20 × 1,5 (f) |
||
Βαθμός εκρηκτικός-απόδειξης |
Βασικός τύπος: απόδειξη μη-έκρηξης explosionproof τύπος: ExdIIBT6 |
||
Επίπεδο προστασίας | IP65 |
Μέτρηση της πίεσης σειράς & εργασίας
Διάμετρος (χιλ.) |
Τυποποιημένη σειρά (μ3 /h) | Εκτεταμένη σειρά (μ3 /h) |
Κανονική σύνδεση & Εκτίμηση πίεσης (MPA) |
Ειδική εκτίμηση πίεσης (MPA) (σύνδεση φλαντζών) |
DN4 | 0.04~0.25 | 0.04~0.4 | Νήμα connection/6.3 | 10, 16, 25 |
DN6 | 0.1~0.6 | 0.06~0.6 | Νήμα connection/6.3 | 10, 16, 25 |
DN10 | 0.2~1.2 | 0.15~1.5 | Νήμα connection/6.3 | 10, 16, 25 |
DN15 | 0.6~6 | 0.4~8 | Νήμα connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Φλάντζα connection/2.5 | ||||
DN20 | 0.8~8 | 0.45~9 | Νήμα connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Φλάντζα connection/2.5 | ||||
DN25 | 1~10 | 0.5~10 | Νήμα connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Φλάντζα connection/2.5 | ||||
DN32 | 1.5~15 | 0.8~15 | Νήμα connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Φλάντζα connection/2.5 | ||||
DN40 | 2~20 | 1~20 | Νήμα connection/6.3 | 4.0, 6.3, 10, 16, 25 |
Φλάντζα connection/2.5 | ||||
DN50 | 4~40 | 2~40 | Φλάντζα connection/2.5 | 4.0, 6.3, 10, 16, 25 |
DN65 | 7~70 | 4~70 | Φλάντζα connection/2.5 | 4.0, 6.3, 10, 16, 25 |
DN80 | 10~100 | 5~100 | Φλάντζα connection/2.5 | 4.0, 6.3, 10, 16, 25 |
DN100 | 20~200 | 10~200 | Φλάντζα connection/2.5 | 4.0, 6.3, 10, 16, 25 |
DN125 | 25~250 | 13~250 | Φλάντζα connection/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN150 | 30~300 | 15~300 | Φλάντζα connection/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN200 | 80~800 | 40~800 | Φλάντζα connection/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Διάσταση
Διάγραμμα 1 (DN4~DN10): Περασμένος κλωστή αισθητήρας ροής στροβίλων τύπων σύνδεσης (συμπεριλαμβανομένου του ευθέος τμήματος σωλήνων).
Διάγραμμα 2 (DN15~DN40): Συνδεδεμένο νήμα σχέδιο μεγέθους αισθητήρων ροής.
Διάγραμμα 3 (DN4~DN10): Συνδεδεμένο φλάντζα σχέδιο αισθητήρων ροής στροβίλων.
Η μέθοδος εγκαταστάσεων αισθητήρων σύμφωνα με τις διαφορετικές προδιαγραφές, υιοθετεί το νήμα ή βάζει φλάντζα στη σύνδεση, η μέθοδος εγκαταστάσεων παρουσιάζεται στο διάγραμμα 1, 2, 3
Διαστάσεις εγκατάστασης
Διάμετρος (χιλ.) | Λ (χιλ.) | Γ | Κ (χιλ.) | Δ (χιλ.) | ν (τρύπα) |
4 | 295 | G1/2 | |||
6 | 330 | G1/2 | |||
10 | 450 | G1/2 | |||
15 | 75 | G1 | Φ65 | Φ14 | 4 |
20 | 80 | G1 | Φ75 | Φ14 | 4 |
25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
32 | 140 | G2 | Φ100 | Φ14 | 4 |
40 | 140 | G2 | Φ110 | Φ18 | 4 |
50 | 150 | Φ125 | Φ18 | 4 | |
65 | 170 | Φ145 | Φ18 | 4 | |
80 | 200 | Φ160 | Φ18 | 8 | |
100 | 220 | Φ180 | Φ18 | 8 | |
125 | 250 | Φ210 | Φ18 | 8 | |
150 | 300 | Φ240 | Φ22 | 8 | |
200 | 360 | Φ295 | Φ22 | 12 |
Διαταγή των πληροφοριών
Πρότυπο | Παρατηρήσεις | |||||||
KTF | ||||||||
DN | 4 | 4 χιλ. | ||||||
6 | 6 χιλ. | |||||||
10 | 10 χιλ. | |||||||
15 | 15 χιλ. | |||||||
20 | 20 χιλ. | |||||||
25 | 25 χιλ. | |||||||
32 | 32 χιλ. | |||||||
40 | 40 χιλ. | |||||||
50 | 50 χιλ. | |||||||
65 | 65 χιλ. | |||||||
80 | 80 χιλ. | |||||||
100 | 100 χιλ. | |||||||
125 | 125 χιλ. | |||||||
150 | 150 χιλ. | |||||||
200 | 200 χιλ. | |||||||
Τύπος | Ν | Τύπος αισθητήρων: +12V ή δύναμη 24V, παραγωγή 3 σήμα σφυγμού συστημάτων καλωδίων | ||||||
Α | Τύπος συσκευών αποστολής σημάτων: +24V δύναμη, παραγωγή 2 καλώδιο 4-20 μΑ | |||||||
Β | Έξυπνος τύπος: κύτταρο λίθιου, τοπικός δείκτης, χωρίς παραγωγή σημάτων | |||||||
Γ | Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, 2 παραγωγή καλωδίων 4-20mA/pulse | |||||||
C1 | Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, επικοινωνία RS485 | |||||||
πρωτόκολλο | ||||||||
C2 | Έξυπνος τύπος: +24V δύναμη, τοπικός δείκτης, πρωτόκολλο ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ | |||||||
Ακρίβεια | 05 | 0,5 | ||||||
10 | 1.0 | |||||||
02 | 0,2 (ειδική διαταγή, μακροχρόνιος χρόνος παράδοσης) | |||||||
Σειρά | W | Εκτεταμένος μετρώντας τη σειρά | ||||||
S | Πρότυπα που μετρούν τη σειρά | |||||||
Υλικό σώματος | S | 304 SS | ||||||
Λ | 316 (λ) SS | |||||||
Explosionproof | Ν | Μη explosionproof | ||||||
Ε | Explosionproof, ExdIIBT6 | |||||||
Εκτίμηση πίεσης | Ν | Κανονικός | ||||||
Χ (X) | Υψηλή πίεση |
Κατασκευή και αποθέματα
Συσκευασία
Εφαρμογή
