Τόπος καταγωγής: | Κίνα |
Μάρκα: | KACISE |
Πιστοποίηση: | ISO / CE / Explosion-proof |
Αριθμό μοντέλου: | Σειρά KVF |
Ποσότητα παραγγελίας min: | 1pc |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο/ξύλινο κιβώτιο |
Χρόνος παράδοσης: | 7 εργάσιμες ημέρες |
Όροι πληρωμής: | Η MoneyGram L/C, D/A, D/P, T/T, Western Union, |
Πίεση: | 1.6 MPA, 2.5Mpa, 4.0Mpa (ειδικό) | Διάμετρος: | DN15 ~ DN1800 |
---|---|---|---|
θερμοκρασία: | -20°C - +160 °C | Ηλεκτρική τροφοδοσία: | 24VDC, 220VAC |
Επικοινωνία: | RS-485/MODBUS, ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ | Ακριβότητα: | ±1.0% (πρότυπα) |
Σημείο εξόδου: | 4~20mA | Εγκατάσταση: | Φλάντζα, σφιγκτήρας επάνω, νήμα, εισαγωγή |
Μεσαία: | Ο ατμός, διαποτισμένος ατμός, CO2, αέρας, περιτρηγυρίζει τον αέρα, άλλο steanm | Γλώσσα: | Κινέζικα, Αγγλικά |
Υψηλό φως: | μετρητής ροής συμπιεσμένου αέρα,μετρητής ροής τύπων εισαγωγής |

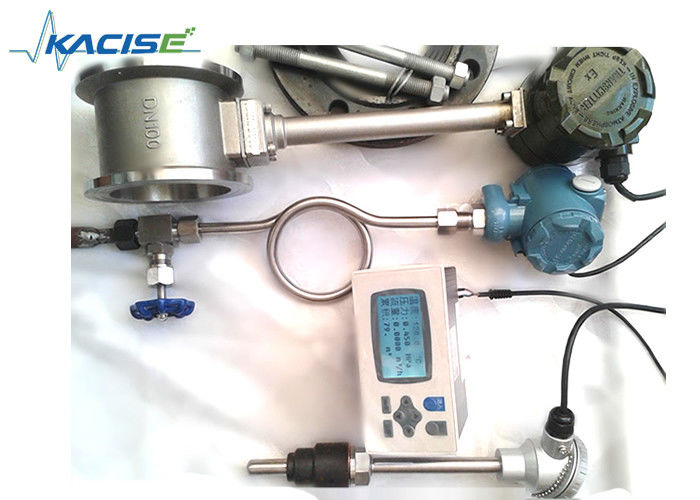

Ηλεκτρική οθόνη LCD Απομακρυσμένη οθόνη και έλεγχος 4-20MA Μετρητής ροής φυσικού αερίουΕισαγωγή
Ένα μέτρο ροής δίνης είναι ένα μέτρο ροής όγκου που χρησιμοποιεί την αρχή δίνης Karman για τη μέτρηση της ροής όγκου αερίου, ατμού ή υγρού.Μπορεί να μετρήσει τη ροή όγκου υπό τυποποιημένες συνθήκες ή τη ροή μάζαςΑυτός ο τύπος μετρητή ροής χρησιμοποιείται συνήθως για τη μέτρηση ροής υγρών σε βιομηχανικούς αγωγούς, συμπεριλαμβανομένων των αερίων, υγρών και ατμού.
Τα βασικά χαρακτηριστικά των μετρητών ροής δίνης περιλαμβάνουν χαμηλή απώλεια πίεσης, ευρύ εύρος μέτρησης, υψηλή ακρίβεια και ελάχιστη ευαισθησία στη πυκνότητα του υγρού, την πίεση, τη θερμοκρασία, την ιξώδες,και άλλες παραμέτρους κατά τη διάρκεια των μετρήσεων ροής όγκου υπό συνθήκες λειτουργίαςΔεδομένου ότι δεν υπάρχουν κινούμενα μηχανικά μέρη, αυτά τα ροόμετρα προσφέρουν υψηλή αξιοπιστία και απαιτούν ελάχιστη συντήρηση.Τα ροομέτρα δίνης χρησιμοποιούν συνήθως πιεζοηλεκτρικούς αισθητήρες τάσης, παρέχουν υψηλή αξιοπιστία και λειτουργούν σε εύρος θερμοκρασίας από -40°C έως 350°C. Προσφέρουν τόσο αναλογικό πρότυπο σήμα όσο και ψηφιακές εξόδους σήματος παλμού,να είναι συμβατά με υπολογιστές και άλλα ψηφιακά συστήματαΤα ροόμετρα δίνης θεωρούνται προηγμένα και ιδανικά όργανα μέτρησης.
Η σειρά των μετρητών ροής δίνης KVF διατίθεται σε προδιαγραφές που κυμαίνονται από DN15 έως DN600.Κατατάσσονται σε μετρητές ροής στρογγυλοειδών πλήρους σωλήνα και μετρητές ροής στρογγυλοειδών plug-in με βάση τα δομικά χαρακτηριστικά.Ανάλογα με τα σήματα εξόδου, μπορούν να διαιρεθούν περαιτέρω σε αισθητήρες λειτουργίας εξόδου παλμού και πομπούς με πρότυπη έξοδο ρεύματος.Αυτά τα όργανα προσφέρουν πλεονεκτήματα όπως ένα ευρύ εύρος μέτρησης ροής, υψηλή ακρίβεια, απλή δομή, ελάχιστη απώλεια πίεσης και απουσία κινούμενων μερών, καθιστώντας τους κατάλληλους για τη μέτρηση τόσο της στιγμιαίας όσο και της συνολικής ροής υγρού σε κλειστές αγωγές.
Μετρητής ροής στρογγυλής δομής
FΓεωλογίες
1. απλή και σταθερή, χωρίς κινούμενα μέρη, υψηλή αξιοπιστία, μακροχρόνια λειτουργία είναι πολύ σταθερή
2Μηδενική ορμή, υψηλή ακρίβεια
3Η απώλεια πίεσης είναι μικρή, εύκολη στη συντήρηση.
4. Πεδίο μέτρησης, μέχρι: 1: 15
5- ευρύ φάσμα εφαρμογών, μπορεί να μετρηθεί ροή αερίου, υγρού, ατμού
6Ευρύ εύρος θερμοκρασίας λειτουργίας: -40 °C έως 350 °C υψηλή θερμοκρασία
7. Έκδοση σήματος παλμού ή σήματος ρεύματος, εύκολη στη χρήση με υπολογιστή και άλλα ψηφιακά συστήματα
Παράμετροι
Διάμετρος σωλήνα | DN15 έως DN1800 |
Υλικά μετρητών | 1Cr18Ni9Ti |
Ονομαστική πίεση (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
Μετρούμενη μέση θερμοκρασία (°C) | -40~+250°C· -40~+350°C |
Περιβαλλοντικές συνθήκες | Θερμοκρασία: -10~+55°C, υγρασία 5%~90%, πίεση: 86~106Kpa |
Τάξη ακρίβειας | υγρό: ένδειξη ±0.5 |
Μέτρηση αερίου ή ατμού: | Διάγνωση ± 1.0,±1.5 |
Ποσοστό μείωσης | 1:10;1:15 |
Συντελεστής απώλειας πίεσης | Cd<2.6 |
Σημείο εξόδου | 4-20mA ή παλμός |
Ηλεκτρική τροφοδοσία |
αισθητήρας: +12VDC, +24VDC Δοκιμαστικό σήμα: Εμφάνιση επί τόπου: μπαταρία 3,2V |
Γραμμές μετάδοσης σήματος | STVPV3×0.3 ((τρία καλώδια), 2×0.3 ((δύο καλώδια) |
Εγκατάσταση | Ενσωματωμένη φλάνσα σφίξιμου ή σύνδεση φλάνσας |
Απόσταση μετάδοσης | ≤ 500m |
Διασύνδεση γραμμής σήματος | Αρσενικό νήμα M20 × 1.5 |
Επίπεδα έκρηξης | Απαλλαγή |
Τάξη προστασίας | IP65 |
Επιτρέψτε επιτάχυνση δονήσεων | 1.0g |
Επιλογή μοντέλου
ΚΑΠ | Παράμετροι | ||||||||||
Ονομαστική διάμετρος | DNXX | DN15~DN1800 (mm) | |||||||||
Δομή | F | Τύπος τηλεχειριστή με προβολή | |||||||||
Y | Τύπος συμπαγής με οθόνη | ||||||||||
Ακριβότητα | Α | Τύπος σωλήνα: κατηγορία 1.0 | |||||||||
Β | Τύπος εισαγωγής: κλάση 2.5 | ||||||||||
Ονομαστική πίεση | 16 | 1.6Mpa | |||||||||
Δελτίο ΕΚ | Προσαρμογή | ||||||||||
Μέγιστη θερμοκρασία μέσου | Μ | < 250°C | |||||||||
H | > 250°C | ||||||||||
Άλλες λειτουργίες | Π | Με αντιστάθμιση πίεσης | |||||||||
Τ | Με αντιστάθμιση θερμοκρασίας | ||||||||||
ΠΕ | Με αντιστάθμιση πίεσης και θερμοκρασίας | ||||||||||
Δύναμη | 1 | 12 ~ 28VDC | |||||||||
2 | 85~265VAC (Απομακρυσμένη οθόνη) | ||||||||||
3 | 3.6V μπαταρία λιθίου (στο χώρο) | ||||||||||
Αποδόσεις | Α | 4-20mA | |||||||||
Μ | Παλμός τάσης | ||||||||||
H | HART | ||||||||||
R1 | RS232 | ||||||||||
R2 | RS485 | ||||||||||
Εγκατάσταση | 1 | Φλάντζες | |||||||||
2 | Σφραγίδα συμπίεσης | ||||||||||
3 | Εισαγωγή | ||||||||||
4 | Δήμος | ||||||||||
5 | Σφίξιμο | ||||||||||
Ασφαλής από έκρηξη | Α | Χωρίς απόδειξη έκρηξης. | |||||||||
Β | Εσωτερική ανθεκτικότητα σε έκρηξη | ||||||||||
G | Αντιφλεγμονή |
Πακέτο
Εφαρμογή
