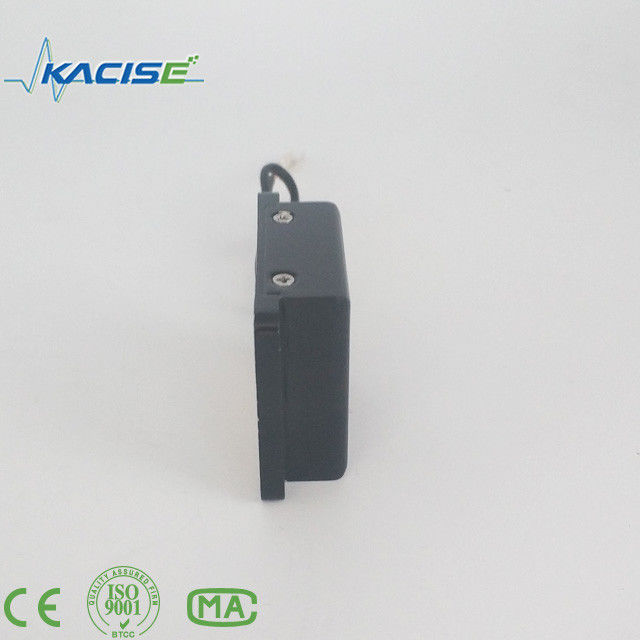

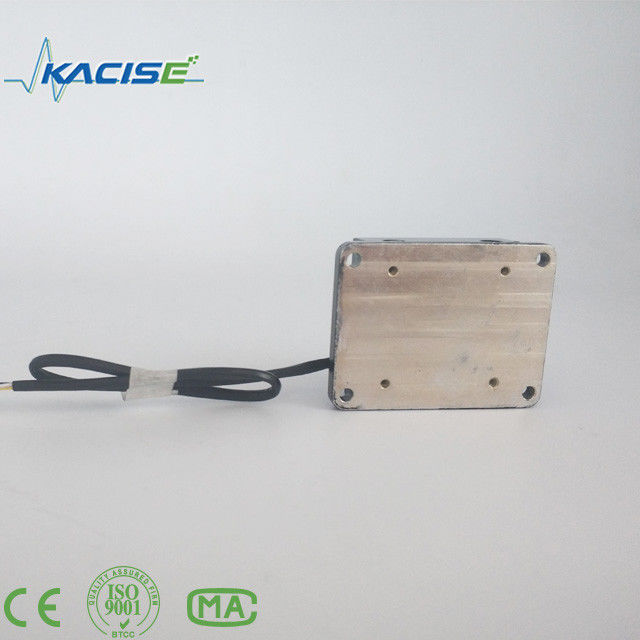

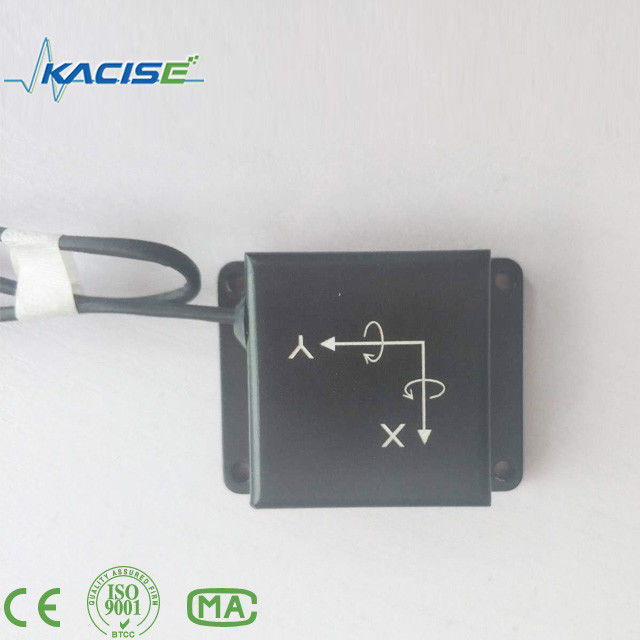

ROB100 Ψηφιακό διάξιο κλίνομετρο
Χαρακτηριστικά
☆ Ενσωματωμένη μετατροπή γωνίας και αντιστάθμιση θερμοκρασίας, μικρό λάθος.
☆ Έκδοση δεδομένων μέσω RS422 διεπαφής.
☆ Μεταλλικό περίβλημα, αντι-διαταραχές
Περιγραφή του προϊόντος
Χρησιμοποιώντας τεχνολογία μικροηλεκτρομηχανικών συστημάτων (MEMS), αυτή η προοδευτική προσέγγιση ενσωματώνει απρόσκοπτα τόσο τις μετρήσεις γωνιακής ταχύτητας όσο και της γραμμικής επιτάχυνσης.Το προκύπτον συνδυασμένο σύστημα επιτρέπει ολοκληρωμένες μετρήσεις, συμπεριλαμβανομένης της γωνίας κύλισης, της γωνίας γωνίας, της τρισδιάστατης επιτάχυνσης και του τρισδιάστατου γωνιακού ρυθμού.
Τα δεδομένα που συλλέγονται σχετικά με τη γωνία στάσης και την απόκλιση του γωνιακού ρυθμού υποβάλλονται σε μια ακριβή διαδικασία εκτίμησης και διόρθωσης, η οποία διευκολύνεται από την εφαρμογή του αλγόριθμου φίλτρου Kalman.Η μέθοδος αυτή εγγυάται τον ακριβή και αξιόπιστο προσδιορισμό των γωνιών προσανατολισμού και των γωνιακών ρυθμών, αποδεικνύεται ιδιαίτερα αποτελεσματική σε εφαρμογές όπου η ακριβής μέτρηση της κίνησης και του προσανατολισμού είναι κρίσιμη.
Εισαγωγή
Ο αισθητήρας κλίσης της σειράς ROB100, κατασκευασμένος από την Xi'an Kacise Optical Co., Ltd.,είναι οικονομικά αποδοτική συσκευή με βάση το MEMS, ειδικά σχεδιασμένη για τη μέτρηση της γωνίας μεταξύ της μετρούμενης επιφάνειας και του οριζόντιου επιπέδουΟ αισθητήρας αυτός, που είναι ενσωματωμένος σε σύστημα ελέγχου MCU, εξασφαλίζει την αντιστάθμιση θερμοκρασίας σε ολόκληρο το εύρος των θερμοκρασιών λειτουργίας του (-45 °C ~ + 85 °C).ο αισθητήρας υποβάλλεται σε δύο γύρους διόρθωσης μη γραμμικότητας.
Στην περίπτωση της παραλλαγής αισθητήρα κλίσης διπλού άξονα, το ROB100 χρησιμοποιεί μια εξελιγμένη μέθοδο υπολογισμού που βασίζεται στις γωνίες κλίσης και κυλίσματος, όπως ορίζονται από το σύστημα αδρανειακής πλοήγησης.Αυτή η προσέγγιση υπερβαίνει έναν απλό μηχανικό συνδυασμό δύο άξων, καλύπτοντας τις διαφορετικές απαιτήσεις μέτρησης σε διάφορους τομείς ελέγχου.
Ενεργώντας με βάση την αρχή της ευαίσθητης βαρύτητας της γης, ο αισθητήρας παράγει σε πραγματικό χρόνο την τιμή της γωνίας στάσης του ρεύματος σε σχέση με το οριζόντιο επίπεδο.και ο αισθητήρας επιδεικνύει ισχυρή αντοχή σε εξωτερικές ηλεκτρομαγνητικές παρεμβολέςΗ συσκευή είναι ιδανική για εφαρμογές στον τομέα του ελέγχου της βιομηχανικής αυτοματοποίησης, της μέτρησης πλατφόρμας, τηςκαι άλλους τομείς όπου η ακριβής μέτρηση της στάσης είναι κρίσιμη.
Ενώ ο αισθητήρας είναι ιδιαίτερα κατάλληλος για δυναμικές μετρήσεις σε στατικές ή αργά μεταβαλλόμενες συνθήκες, δεν συνιστάται για εφαρμογές που περιλαμβάνουν γρήγορες δυναμικές αλλαγές.Αυτό περιγράφει τις βέλτιστες περιπτώσεις χρήσης του και υπογραμμίζει την αποτελεσματικότητά του σε σενάρια που απαιτούν ακριβείς και σταθερές μετρήσεις στάσης.
Χαρακτηριστικά
Διόρθωση σήματος με βάση μικροεπεξεργαστή, αντιστάθμιση και μείωση θορύβου στο πλήρες εύρος θερμοκρασίας (-45 °C ~ +85 °C).
Σύστημα ελέγχου MCU με ενσωματωμένη αντιστάθμιση θερμοκρασίας για καλύτερη ακρίβεια.
Δύο άξονες αισθητήρας κλίσης που χρησιμοποιεί μια εξελιγμένη μέθοδο υπολογισμού για τις γωνίες κλίσης και κύλισης.
Χρησιμοποιεί την αρχή της ευαίσθητης βαρύτητας της γης για την πραγματική ροή γωνίας στάσης.
Εύκολη εγκατάσταση και ανθεκτική σε εξωτερικές ηλεκτρομαγνητικές παρεμβολές.
Κατάλληλο για μακροχρόνια λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα.
Ιδανικό για εφαρμογές στον έλεγχο βιομηχανικού αυτοματισμού, τη μέτρηση πλατφόρμας και συναφείς τομείς που απαιτούν ακριβή μέτρηση στάσης.
Πεδίο εφαρμογής
Ι μέτρηση κλίσης, σταθερό σύστημα ελέγχου
Ι σταθερότητα και έλεγχος πλατφόρμας, αδρανειακή καθοδήγηση και πλοήγηση
Βασικοί δείκτες τεχνικής απόδοσης
| Απόδοση |
| Πεδίο μέτρησης γωνίας (°) |
Άξονας Χ ± 90°
Άξονας Y ± 90°
|
| Ανάλυση (°) |
≤0.02 |
| μηδενική μετατόπιση ((°) |
≤0.2 |
| Μηδενική επαναληψιμότητα |
≤0.05 |
| Μη γραμμικό σφάλμα |
≤0.1 |
| εύρος ζώνης (Hz) |
≥ 10 Hz |
| σταθερό πρόγραμμα (sec) |
1 |
| Περιβαλλοντικοί δείκτες |
| θερμοκρασία αποθήκευσης (°C) |
-55°C ∼100°C |
| Θερμοκρασία λειτουργίας (°C) |
-45°C ∼85°C |
| Επιπτώσεις (g) |
20000 |
| Ηλεκτρικός δείκτης |
Μέγεθος (mm):
