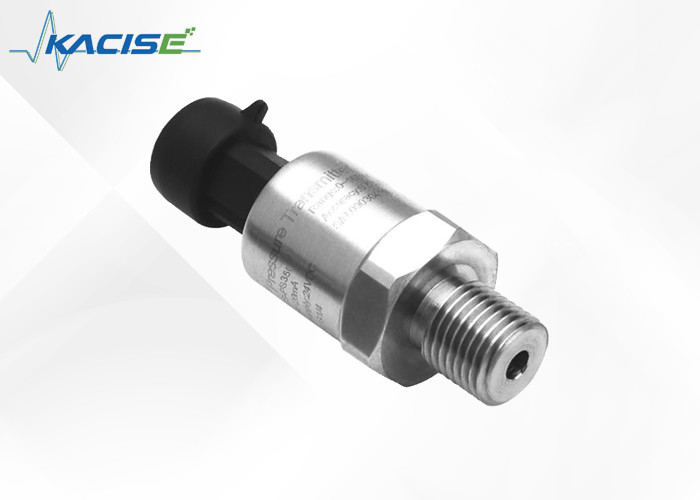

GXPS353RεφΙγερΑεon Εγώ...ndαΣτρίψτεΠασαre ΤΑνσμίτεr
1Φόροςtαε
Επιλογές ακρίβειας:
±0,25% F.S.
±0,5% F.S.
± 1% F.S.
Σταθερότητα και αξιοπιστία:
Υψηλή σταθερότητα
Υψηλή αξιοπιστία
Σώμα πυρήνα:
Σώμα πυρήνα από γερμανική κεραμική
Κλιμάκωση:
Ψηφιακή βαθμονόμηση
Επιλογές συνδέσμου:
Ποικιλία επιλογών συνδέσμων
Πύλη πίεσης:
Ποικιλία επιλογών θύρας πίεσης
Μηδενική ρύθμιση:
Το μηδέν μπορεί να μετατοπιστεί αυθαίρετα.
Πιστοποιητικά:
Πιστοποιητικό CE
Συμμόρφωση με το RoHS
2. ΑppicaΕπικοινωνία
Συμπιεστήρας
Εφοδιασμός με νερό σε οικόπεδα
Υδραυλικό έλεγχο
Ενότητα κλιματισμού
Μηχανή αυτοκινήτου
Σύστημα αυτόματης ανίχνευσης
Υδραυλική μονάδα
Εξοπλισμός ψύξης
3Εισαγωγή
Μεταδότης πίεσης είναι μια συσκευή που έχει σχεδιαστεί για τη μετατροπή φυσικών παραμέτρων πίεσης, όπως εκείνων που ανιχνεύονται από αισθητήρα κυψελών φορτίου σε αέρια, υγρά και άλλες ουσίες,σε τυποποιημένα ηλεκτρικά σήματα (eΟι εκπομπές πίεσης διαδραματίζουν καθοριστικό ρόλο στην τροφοδοσία δευτερογενών οργάνων, συμπεριλαμβανομένων των συναγερμών.Μηχανές καταγραφής, και ρυθμιστές, για καθήκοντα όπως η μέτρηση, η ένδειξη και η προσαρμογή της διαδικασίας.
Ο GXPS353 ξεχωρίζει ως ένας υψηλού όγκου, οικονομικά αποδοτικός πομπός πίεσης με αξιοσημείωτα πλεονεκτήματα όπως υψηλή αξιοπιστία, συμπαγή δομή, μικρό μέγεθος και ελαφρύ βάρος.Αυτός ο πομπός βρίσκει ευρεία εφαρμογή σε τομείς όπως οι συμπιεστέςΤο GXPS353 είναι ένα μηχανολογικό σύστημα που χρησιμοποιείται για τη μέτρηση της πίεσης.και η συσκευή ενσωματώνει εξαιρετική ψηφιακή τεχνολογία αντιστάθμισηςΟ αισθητήρας έχει υποβληθεί σε πιστοποίηση εγγενούς ασφάλειας και έχει λάβει πιστοποίηση CE, επιβεβαιώνοντας τη συμμόρφωσή του με τα πρότυπα και τους κανονισμούς ασφάλειας.
4Ηλεκτρονική διεπαφή και ορισμός των σημάτων
| Spκ. |
VΑΕγώ...αε |
| Πεδίο πίεσης |
0~2bar......600bar |
| Πίεση φορτίου |
1.5 φορές την ονομαστική τιμή πίεσης (1.5X) |
| Πίεση ρήξης |
3 φορές η ονομαστική πίεση (3X) |
| Ακριβότητα |
±0,25% F.S, ±0,5% F.S, ±1,0% F.S. |
| Σταθερότητα |
Τυπική τιμή 0,5% F.S., μέγιστη τιμή: 1% F.S. |
|
Θερμοκρασία λειτουργίας
|
-40°C~125°C
|
|
Θερμοκρασία αποθήκευσης.
|
-40~120°C |
|
Θέρμανση αντιστάθμισης
|
-10°C ~ 80°C
|
| Μέση συμβατότητα |
Όλα τα καυστικά μέσα συμβατά με 1Cr18Ni9Ti |
| Ηλεκτρική απόδοση |
2 σύστημα καλωδίων |
3 σύστημα καλωδίων |
| Σημείο εξόδου |
4 ~ 20mA |
0.5 ~ 4.5V |
0-10V |
| Ηλεκτρική τροφοδοσία |
10 ~ 30Vdc |
5Vdc |
15 ~ 30Vdc |
| Πίεση φορτίου |
(U-10)/0.02 (Ω) |
>100kΩ |
| Απομόνωση |
>100M Ω@50V |
| Ηλεκτρική ισχύς |
500V@60 δευτερόλεπτα |
| Δονήσεις/Επιπτώσεις |
10g/5~2000Hz, άξονες X/Y/Z20g sinus 11ms |
| Δυνατότητα πίεσης |
2×106 κύκλος πίεσης @ 25°C |
| Ηλεκτρική σύνδεση |
Packard, Hirsmann, πρίζες αέρα, σταθερό καλώδιο, αδιάβροχο καλώδιο |
| Πύλη πίεσης |
G1/4, NPT1/4, 7/16-20UNF, M20×1.5, G1/2, |
| Τύπος πίεσης |
G, S |
Χρόνος απόκρισης: 10 ms |
| Πιστοποιητικό |
Εσωτερικά ασφαλής κατάσταση Ε, RoHS, CE |
| ΕΜΕ/ΕΜΚ |
ΕΜΙ: EN50081-1/-2· ΕΜΚ: EN50082-2 |
6Ορδ.ερΕπΙnfΟρμΑΕπικοινωνία
GX-ΤΝαι.ε-Rέναgε- Οαtpαt-Ποουr-ΠροσΕύκολοrΕ port-ΕΕγώ...εκτεγ γ γnαμυδρόΙon-ΓΑβλ.Εγώ...Αγγλικάth
Τypε:PS353=Παγκόσμιος τύπος, PS353A=Τύπος ρεύματος, PS353V=Τύπος τάσης, PS353KX=Σύστημα παροχής νερού μετατροπής συχνότητας
Ραngε:0~2bar...600bar = το ανώτερο όριο του εύρους
ΟΑτpαt:Α = 4 ~ 20mA, V05 = 0,5 ~ 4,5Vdc
Δύναμη: 10~30Vdc, 5Vdc
Προssςpορτ:G=G1/4, N=NPT1/4, U=7/16-20UNF, M=M20×1.5, G2=G1/2
ΕλκTric γonnεγεon:H=DIN43650-C, GX=GX12-3, C=σταθερό καλώδιο, CW=υδατοασφαλής έξοδος, P=Packard
ΣχεδόνβτοΕγώ...εngth:XXm=XX μέτρο 1-150m
